多重引线可在同一注释中延伸多条引线指向不同位置。利用添加引线与删除引线功能,可灵活调整引线的条数与指向。以下为中望CAD(ZWCAD)中的操作方法。

1. 打开中望CAD 软件。

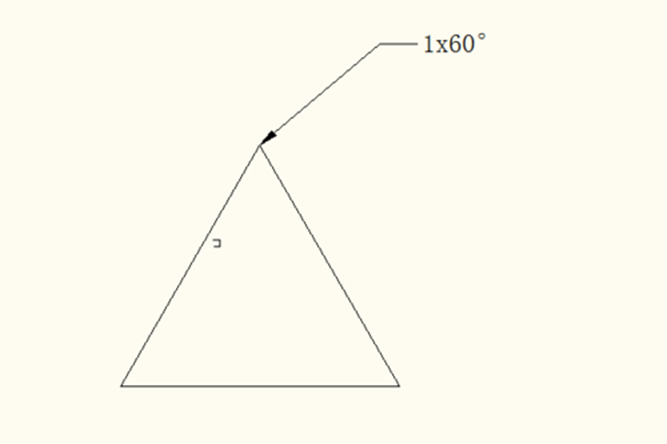

2. 以下图所示图形作为演示示例。

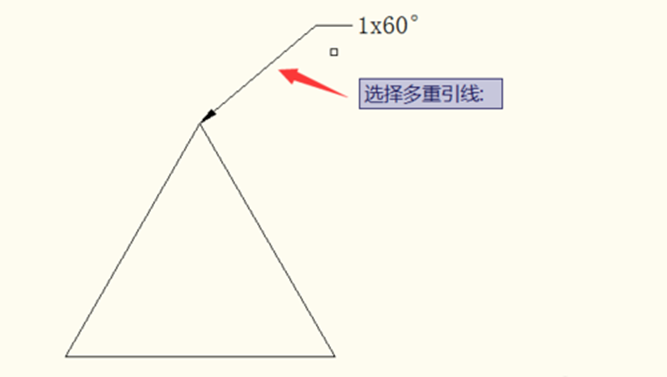

3. 点击“添加引线”,选择需要添加的多重引线并单击该引线。

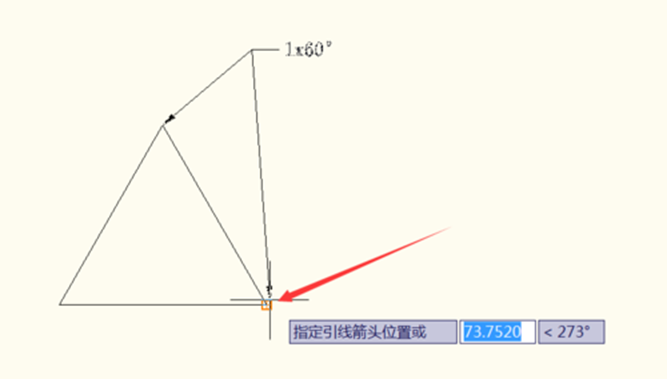

4. 指定新引线箭头的位置,在合适处单击并按空格确认。

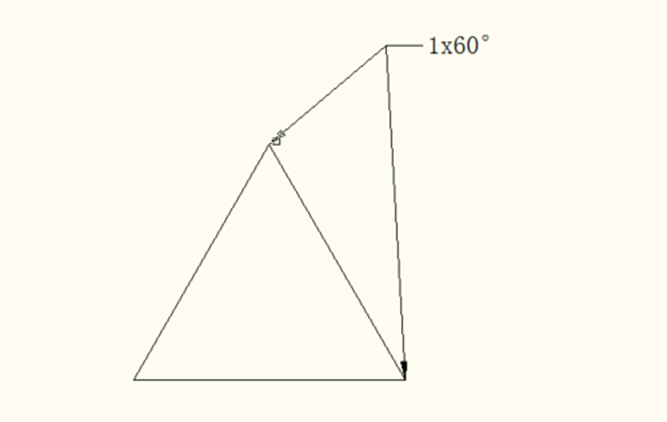

5. 下图即为添加完成的效果,可根据需要继续添加多条引线。

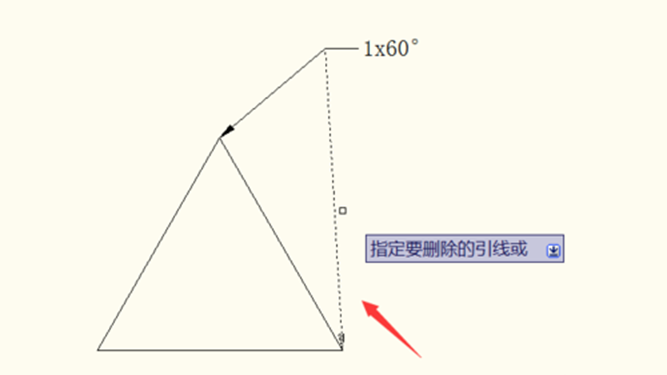

6. 点击“删除引线”,指定要删除的引线并单击,按空格确认即可删除。

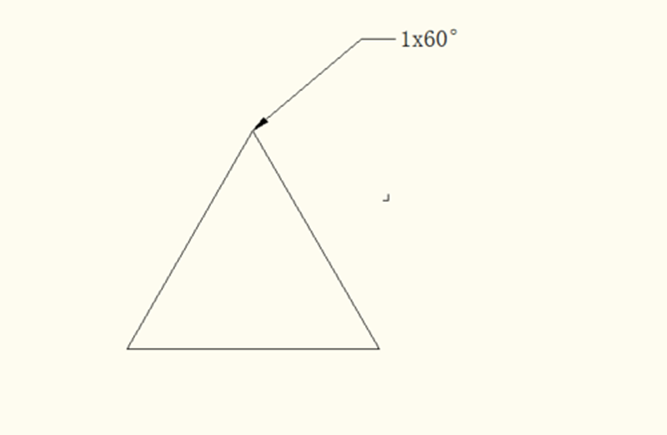

7. 删除完成后的效果如下。

多重引线的添加与删除支持对注释引线进行逐步增删,便于按实际指称需要灵活调整引线指向。
