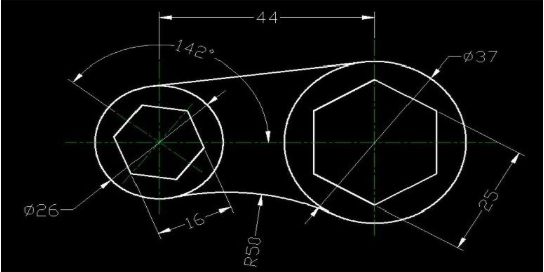

二维绘图是CAD的基础功能与三维建模的前提。本文以一个组合图形为例,展示运用圆的追踪、多边形、角度直线与相切等命令完成绘制的方法。

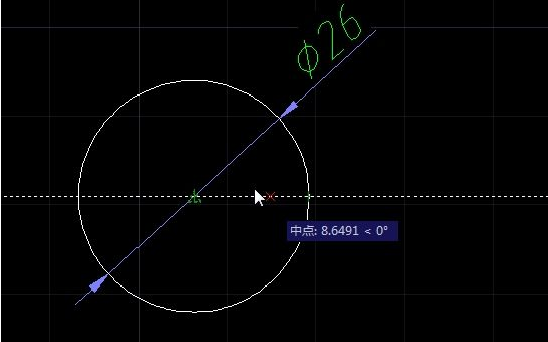

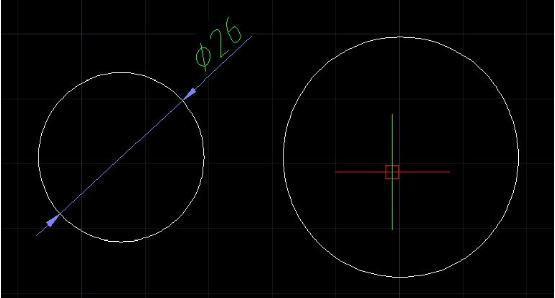

画一个直径为26的圆,再用圆命令通过追踪功能向右追踪,以追踪距离44、输入半径37/2绘制第二个圆。

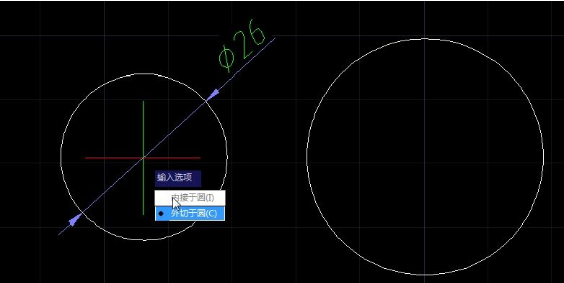

使用多边形命令输入边数并点击中心,选择外切选项,输入外切值为8并回车。

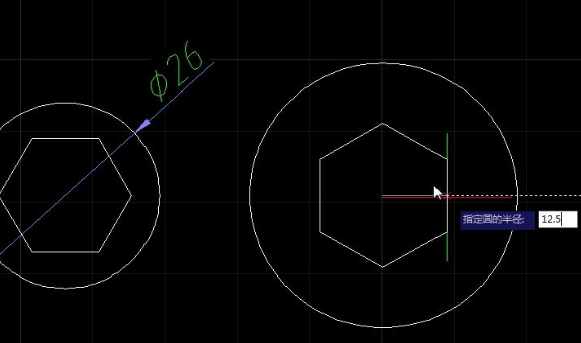

用同样方法画另一外切值为12.5的多边形,选中后旋转90度。

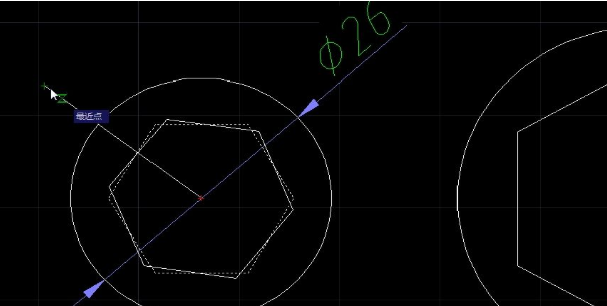

绘制一条角度172度的直线:按住Shift再按<,输入142回车;随后旋转多边形并输入参照R进行定位。

启动直线命令,按住Shift加右键调出临时捕捉列表,选择切点,依次捕捉两圆的切点绘制切线。

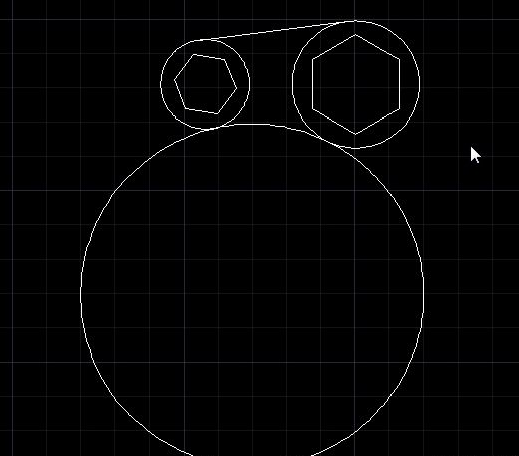

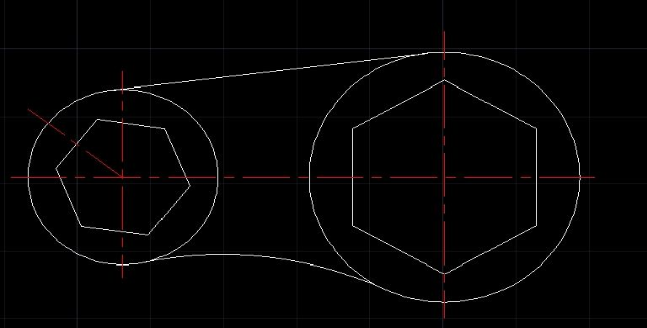

用相切-相切-半径方式:先点第一相切点,再点第二相切点,输入半径R50;修剪多余的圆弧并绘制中心线,即完成图形。

本例综合运用了追踪、多边形、角度、相切与修剪等二维命令,是训练组合图形绘制的典型练习。
