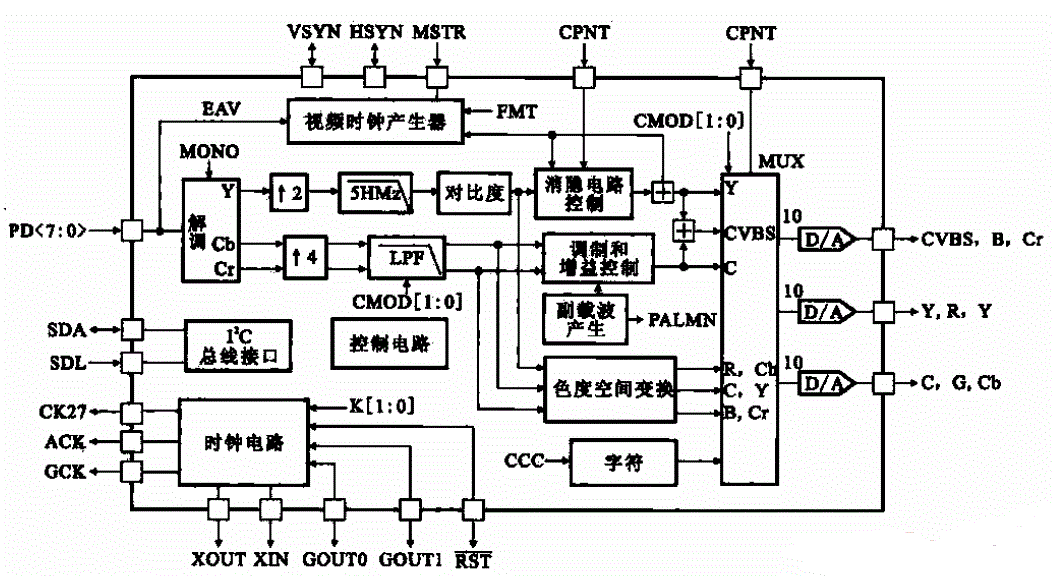

数字视频编码电路（AV3168）常应用于DVD播放机、数字机顶盒和多媒体数码产品中。它将8位数字视频信号（PD7:0）进行视频编码，可按NTSC标准或PAL制标准编码，然后经三路D/A转换器输出复合视频和亮度、色度信号，作为数码产品的视频输出电路。

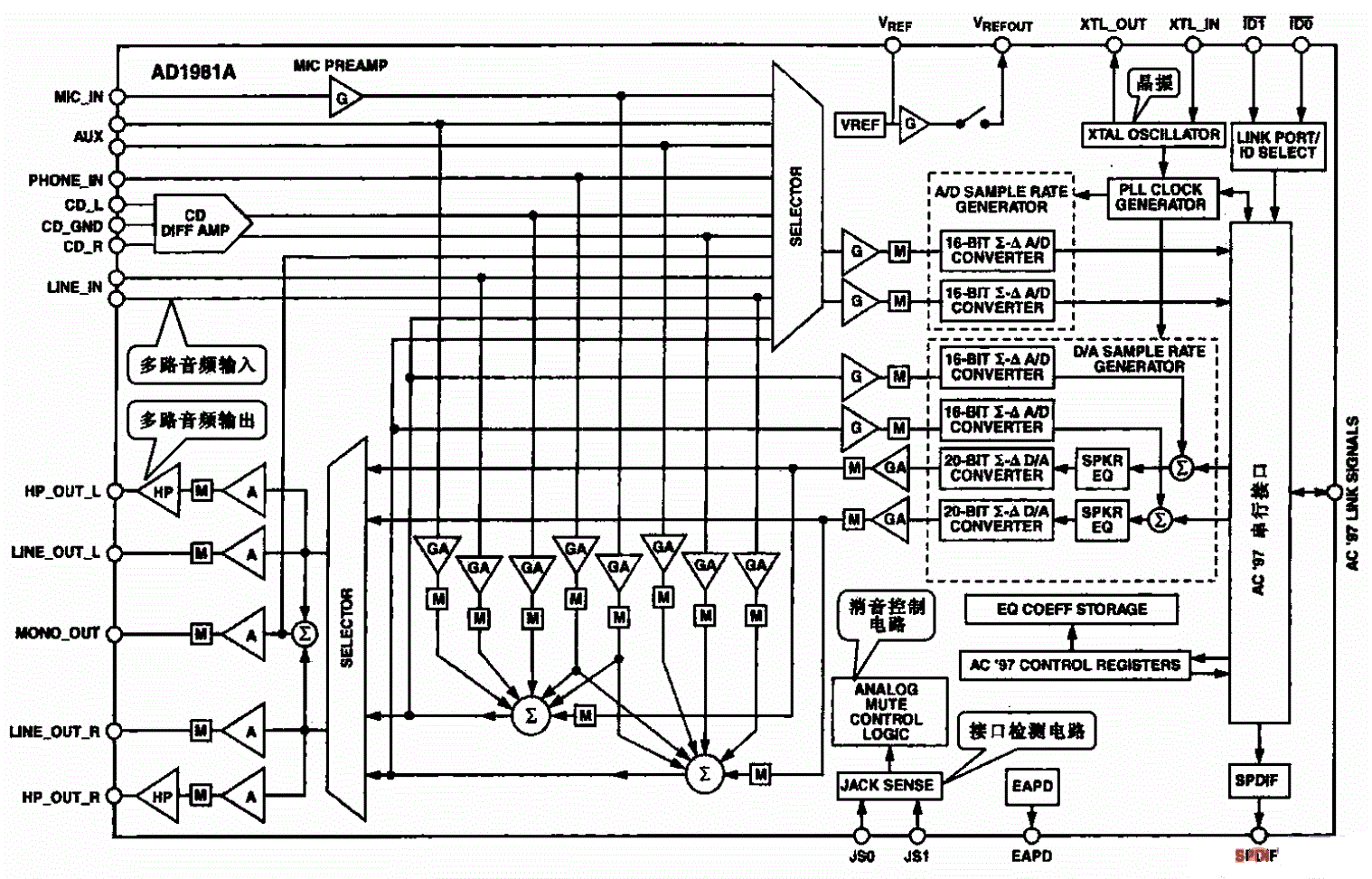

AD1981为笔记本电脑声卡专用音频编解码芯片，集成A/D与D/A转换、多路音频输入输出接口及音量控制等功能，实现计算机音频信号的采集、处理与播放，其功能框图如图1所示。
典型数字音频信号处理电路的主体是TDA7449。由插孔J3、J2或接口J4、J1输入的音频信号分别经耦合电容后送入TDA7449的相应脚，经芯片内部音量、音调（高音、低音）等调整和处理后，由相应脚输出左声道音频信号、另一脚输出右声道音频信号，送到多个输出插孔或接口。
视频编、解码电路是MP4机特有的电路。ACER PM02 MP4机的视频电路主体是U5 TVP5150APBS。来自视频音频输入插口的复合视频信号（CVBS）是模拟信号，该信号经滤波后送入U5的相应脚，视频信号在U5中进行视频解码和A/D转换变成数字视频信号，同时从信号中分离出行、场同步信号及时钟信号，这些信号送到CPU和解码器芯片中进行数字压缩处理，将大量数据冗余压缩掉便于存储，播放时再解压缩；MP4机对视频数据压缩采用MPEG4压缩标准。电源、系统复位信号和晶振电路为U5提供必要工作条件。
中频处理-视频检波电路由中频处理电路（MC1350）和视频检波器MC1330AP组合而成。调制有视频图像信号的中频载波（45MHz）送到MC1350输入端，在IC内进行中频放大，然后将中频载波经变压器T1耦合到MC1330AP输入端，中频信号在MC1330AP中检波，最后输出视频图像信号（含伴音信号）。该电路特点是无器件少、体积小。
电脑温度控制器电路工作原理：假设电脑允许的最高工作温度为50℃，为使电脑安全运行，一旦电脑温度达到55℃，温度控制器便立即通过其温度传感器LM35和比较器CA3140将电脑电源断开。
TDA9873H为一种多制式双载波立体声解码器，多用于多制式电视机的伴音解调电路。来自前级电路的第二伴音中频信号由相应脚输入后，经内部FM解调器解调、窄带锁相环处理、音频放大器放大、立体声解码、调整、数字识别及导频锁相环处理，最后经AF切换后由相应脚分别输出左、右声道音频信号，另一脚输出中声道音频信号。
MP3/MP4机接收话筒信号或线路输入信号后应送入音频信号编码器编码。采用U11 WM8731集成编码器的电路：来自话筒的音频信号经放大器放大后送到音频信号编码器U11的相应脚，来自音频切换电路的双声道音频信号送到U11的另两脚。U11对输入音频信号先进行切换处理，再进行A/D转换和数字编码，将模拟音频信号变成数字音频信号，在CPU控制下存储到存储器中，完成音频信号的储存。电路如图1所示。
具有环绕声功能的双声道音频处理电路（R2S15900）中，来自前级的左、右声道音频信号分别经相应引脚送入芯片，经内部处理后分别由相应脚输出，经功率放大后驱动左右声道扬声器发声。
数码相机中的CCD图像信号处理电路采用TDA9962。图像信号经电容器耦合后加到TDA9962的④脚，经芯片内部处理后由其相应引脚输出12位（bit）数据信号，电路如图1所示。
