传感器

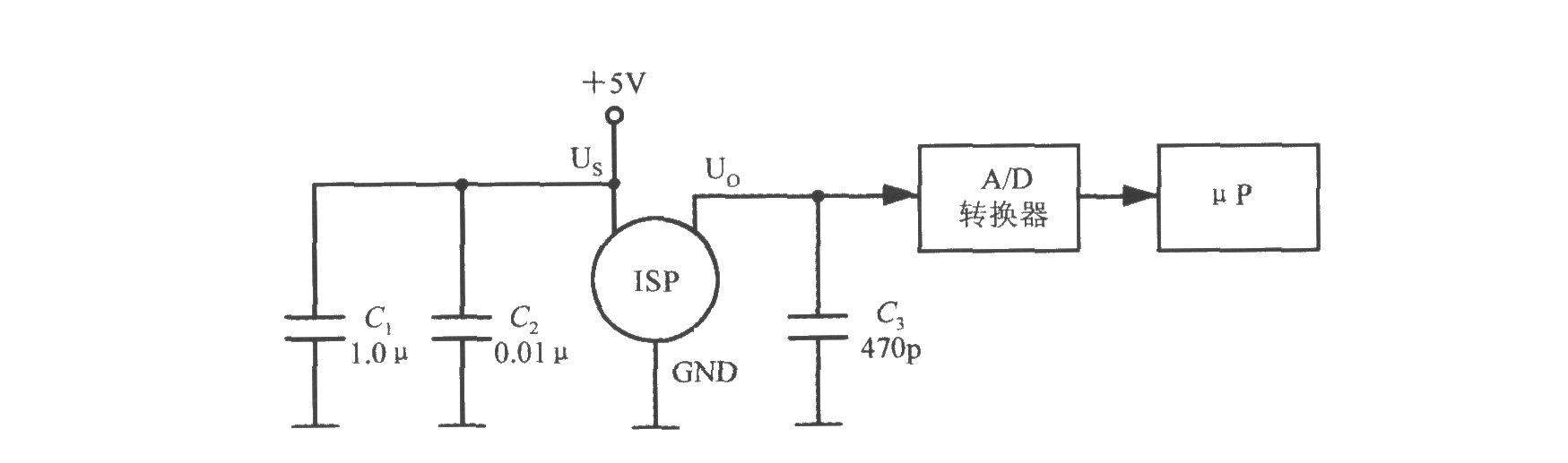

由集成硅压力传感器MPX4100A构成的管道压力监测电路

MPX4100A的典型应用电路如图1所示,用于监测管道压力,采用5V电源供电。C1、C2为电源退耦电容,C3为输出端消噪电容。集成硅压力传感器(ISP)输出电压经A/D转换器转换为数字量,再送微处理器(μP)计算被测压力值。为简化电路,亦可采用带A/D转换器的单片机,如Motorola公司的MC68HC05型单片机。

由单片偏航角速度陀螺仪ADXRS300构成的角速度测量仪

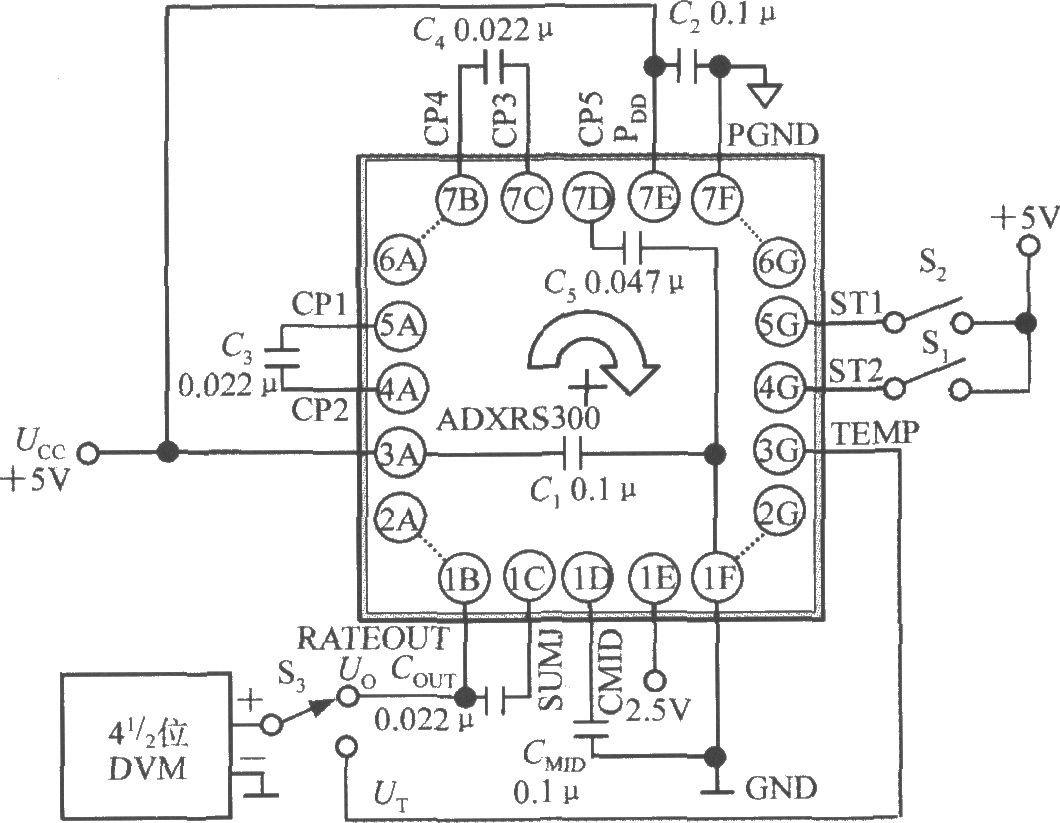

由单片偏航角速度陀螺仪ADXRS300构成的角速度测量仪电路如图1所示,采用5V电源供电。角速度电压信号与温度电压信号分别送20V量程的4½位数字电压表(DVM);S3为角速度/温度测量选择开关。将角速度读数除以灵敏度即得αv值,分辨率0.1°/s;同理可得温度T,分辨力0.1℃。S1、S2为自检开关:闭合S2使ST1端接高电平时,对角速度传感器自检,可模拟-50°/s的角速度,使RATEOUT端产生-280mV变化(由2.50V降至2.22V);闭合S1则模拟+50°/s,RATEOUT产生+…

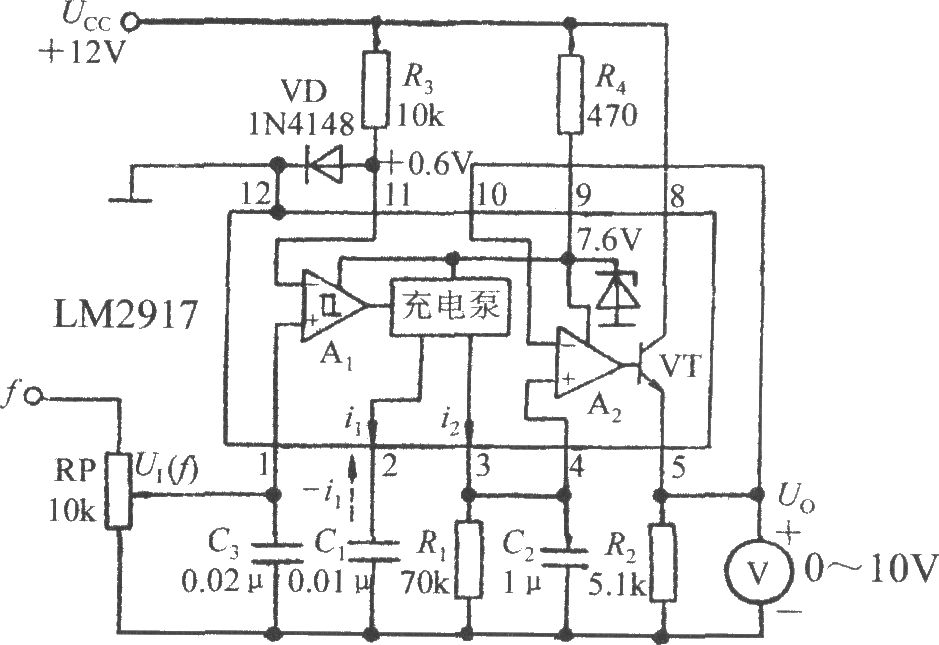

由集成转速/电压转换器LM2917构成的频率/电压转换电路

由LM2917构成的频率/电压转换电路如图41所示。被测频率信号经电位器RP接LM2917第1脚,RP构成输入分压器,调节滑动触头可改变输入频率信号幅度。12V电源经R3、二极管VD分压后向比较器A1反相端提供0.6V参考电压。R2为输出电压负载电阻,取4.3~10kΩ,0~10V直流电压表并联于R2两端指示被测频率。R4为内部稳压管限流电阻,取470Ω时稳定电流如所注。式中τ为充电泵时间常数τ=R1C1,可见Uo除与f有关外还与电源UCC、τ有关;一旦UCC、τ确定,Uo只取决于f,此即LM2…

由集成转速/电压转换器LM2907构成的转速表电路

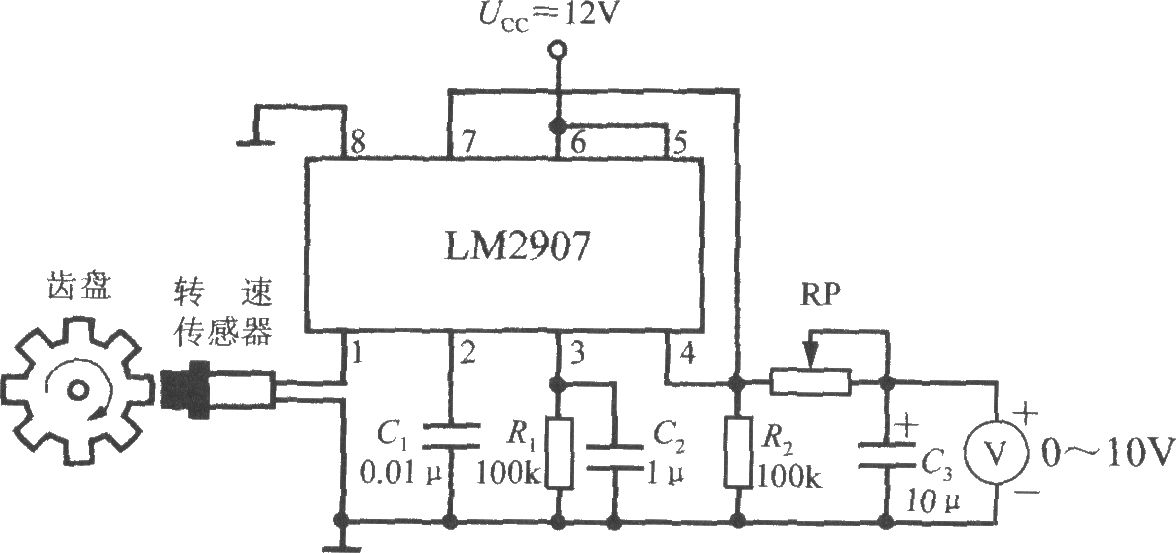

由LM2907构成的转速表电路如图39所示,利用磁阻式转速传感器获取转速信号。齿盘固定于旋转轴上并加工60个等间隔齿,齿与传感器(内含永久磁铁与感应线圈)间隙约1mm。齿盘旋转时磁阻变化使线圈感应电脉冲,每转一周发出60个脉冲。f经A1后利用充电泵完成频率/电压转换,C1、R1、C2为充电泵外部元件,R2为输出电阻,RP为频率校准电位器,C3为滤波电容。磁阻式传感器可用输入阻抗800Ω的耳塞机改装;若每齿嵌一块永久磁铁即成为磁电式传感器,亦可采用光电式、霍尔元件式转速传感器。上述电路固定R1、C…

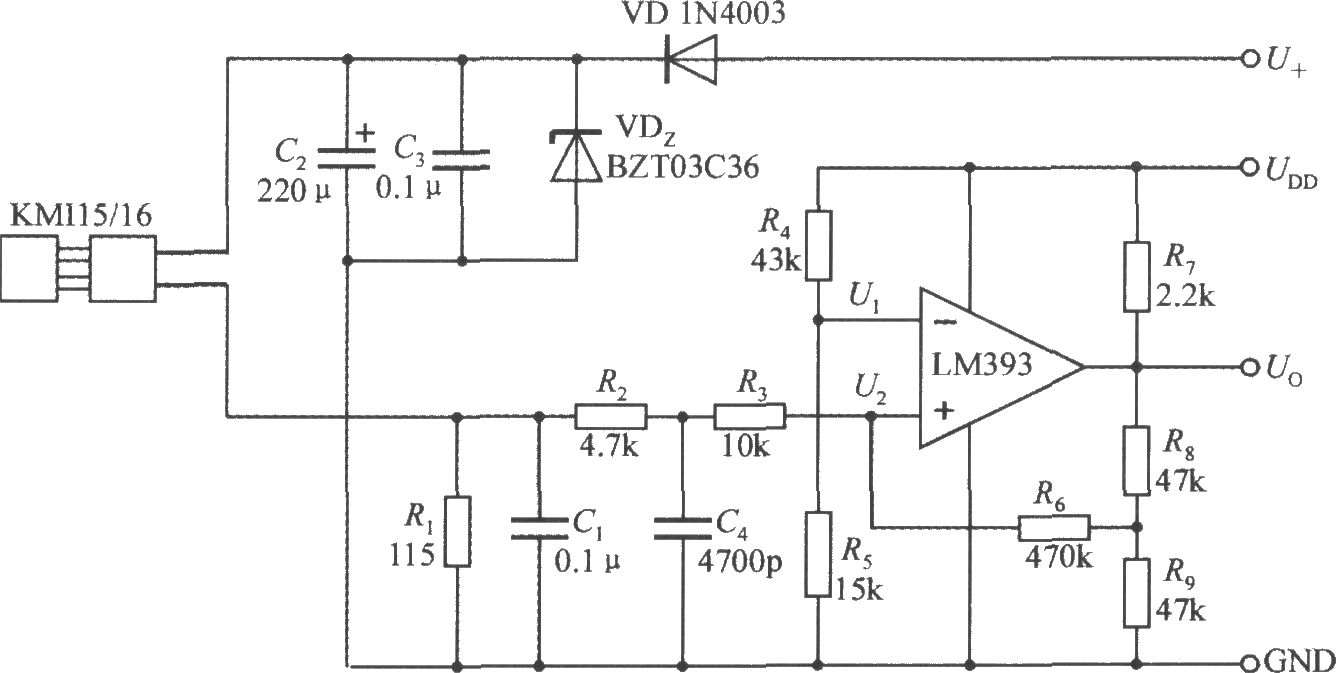

由集成转速传感器KMI15/16构成的转速测量电路

工业现场或汽车发动机转速测量时外界干扰强,必须采取措施。工业现场转速测量电路如图37所示,由R2、R3、C4构成上限频率1kHz的低通滤波器。比较器LM393单独由UDD供电,UDD经R4、R5分压得参考电压U1加至反相端,转速信号U2接同相端;R8、R9、R6将比较器滞后设定为50mV。保护电路VD可防电源反接,VDz为钳位二极管,C2为电源滤波电容,C3为消噪电容。

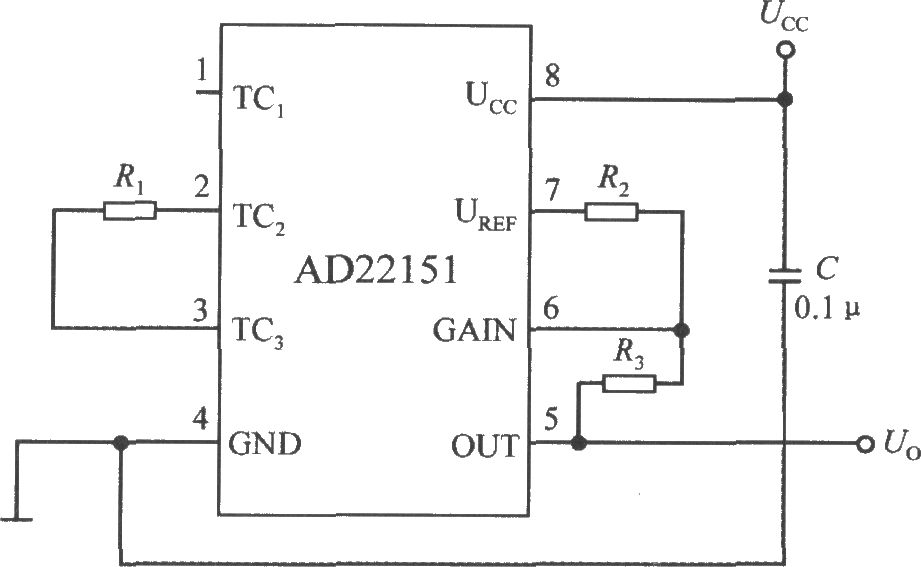

线性输出集成磁场传感器AD22151双极性模式的温度补偿电路

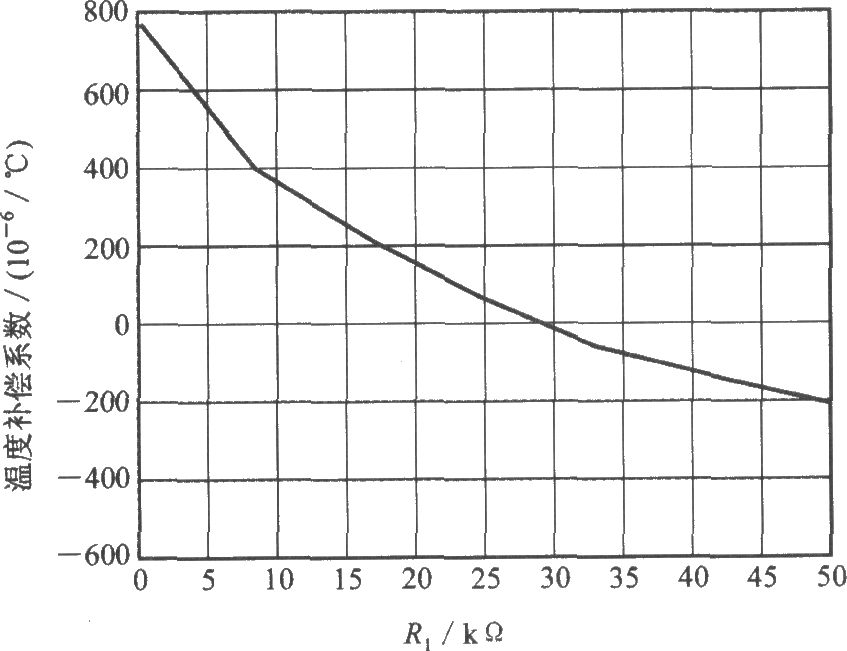

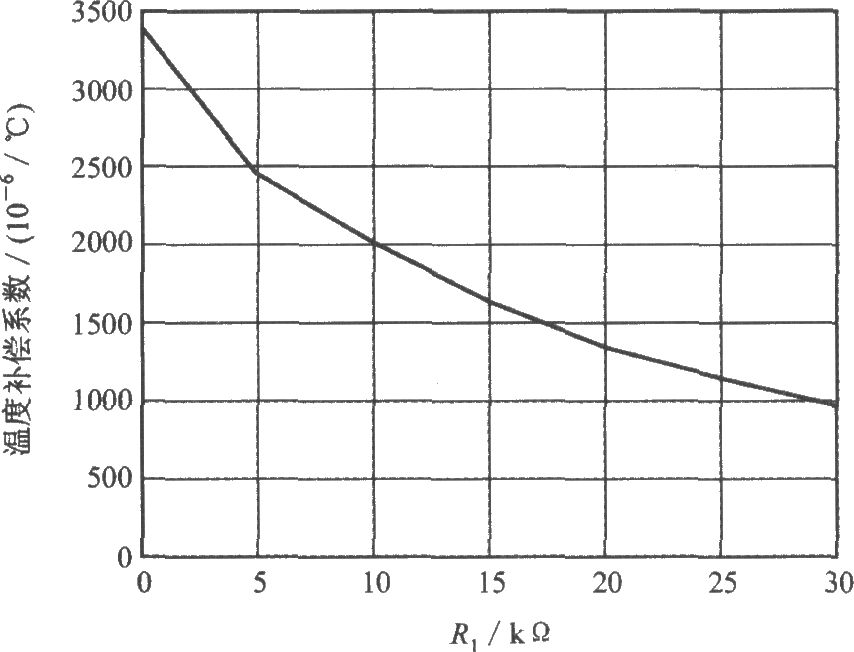

由AD22151构成双极性模式下的温度补偿电路如图35所示,特点为:①将温度补偿电阻R1接在TC2端与TC3端之间;②磁场零点偏置于UCC/2;③能对-500×10⁻⁶/℃以下的低温度系数进行补偿。双极性模式下R1阻值与温度补偿系数的关系曲线如图所示。

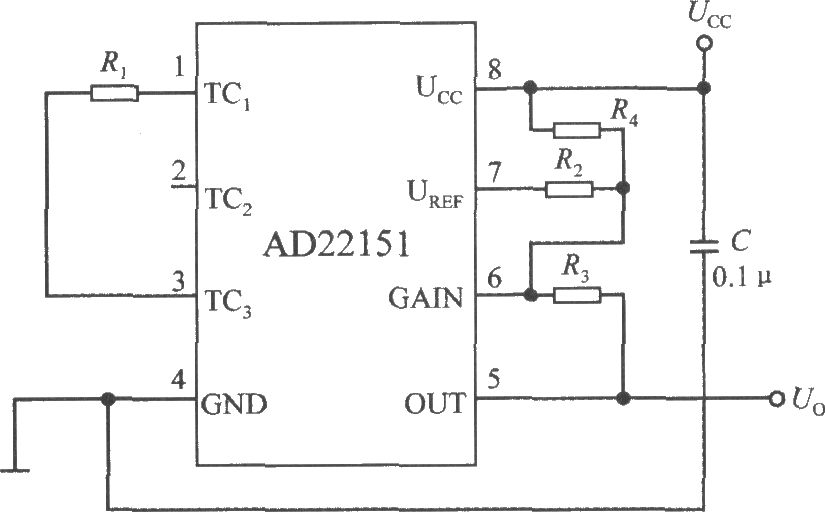

线性输出集成磁场传感器AD22151单极性模式的温度补偿电路

单极性模式下的温度补偿电路如图32所示,特点是将R1接在TC1端与TC3端之间,使磁场零点电位不等于UCC/2,可对-2000×10⁻⁶/℃以下的高温度系数进行补偿。此时TC2端开路,由补偿电阻R1与内部电阻RB构成温度补偿系数分压器。单极性模式下R1阻值与温度补偿系数的关系曲线如图所示。

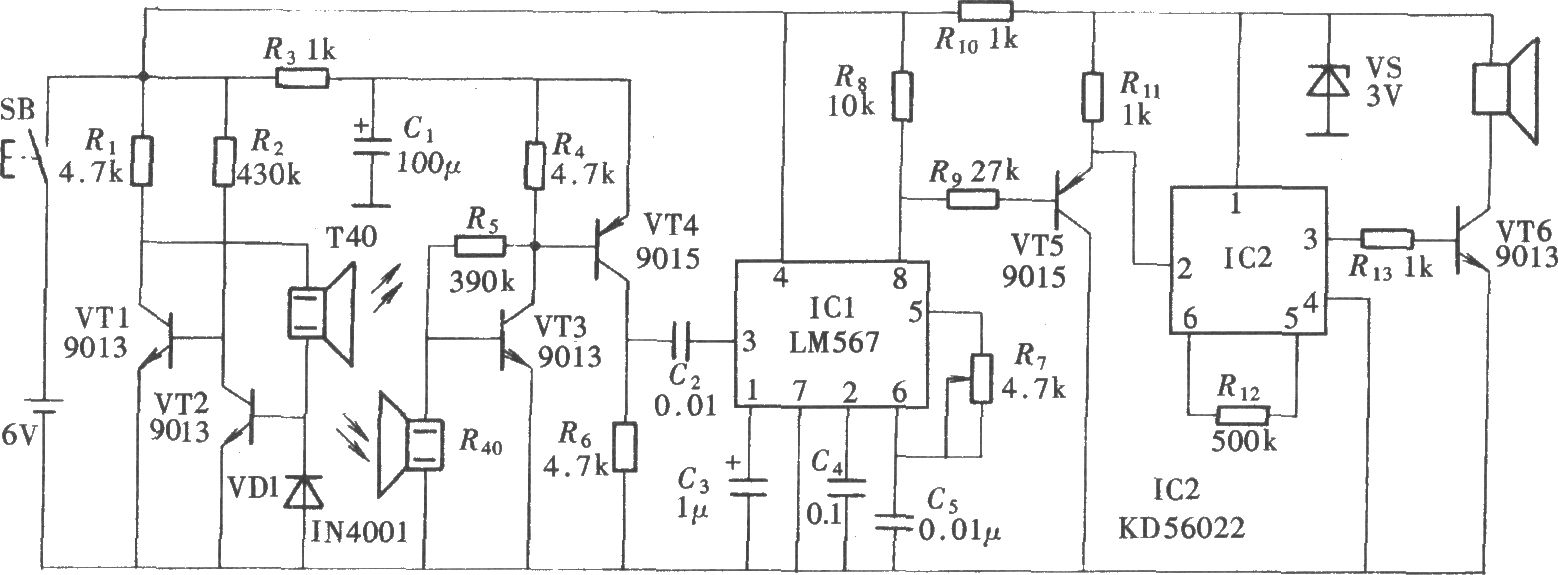

盲人探路器之一(LM567、KD56022)

盲人外出探路时手杖长度有限,探测距离有限。可利用超声波构成微型探测器装于手杖内,提高探测效率与距离且使用方便,电路如图29所示,由超声波发射器、超声波接收与信号电压放大器、超声检测电路和警示发声电路组成。

由AD7714构成压力测量系统的电路

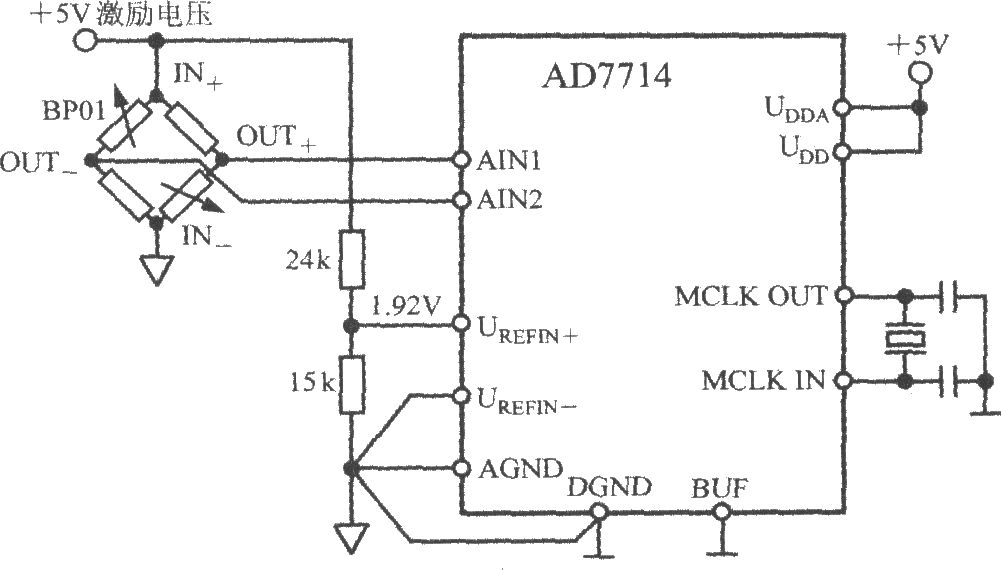

由AD7714构成压力测量系统的电路如图28所示。BP01为Sensym公司压力传感器,接成桥式电路从OUT+、OUT-端输出差分电压。施加额定满刻度压力(40kPa)时差分输出灵敏度3mV/V;采用5V激励时满刻度输出范围±15mV。该激励电压还经24kΩ、15kΩ电阻分压为AD7714提供1.92V基准电压,因此激励电压波动不引起测量误差。

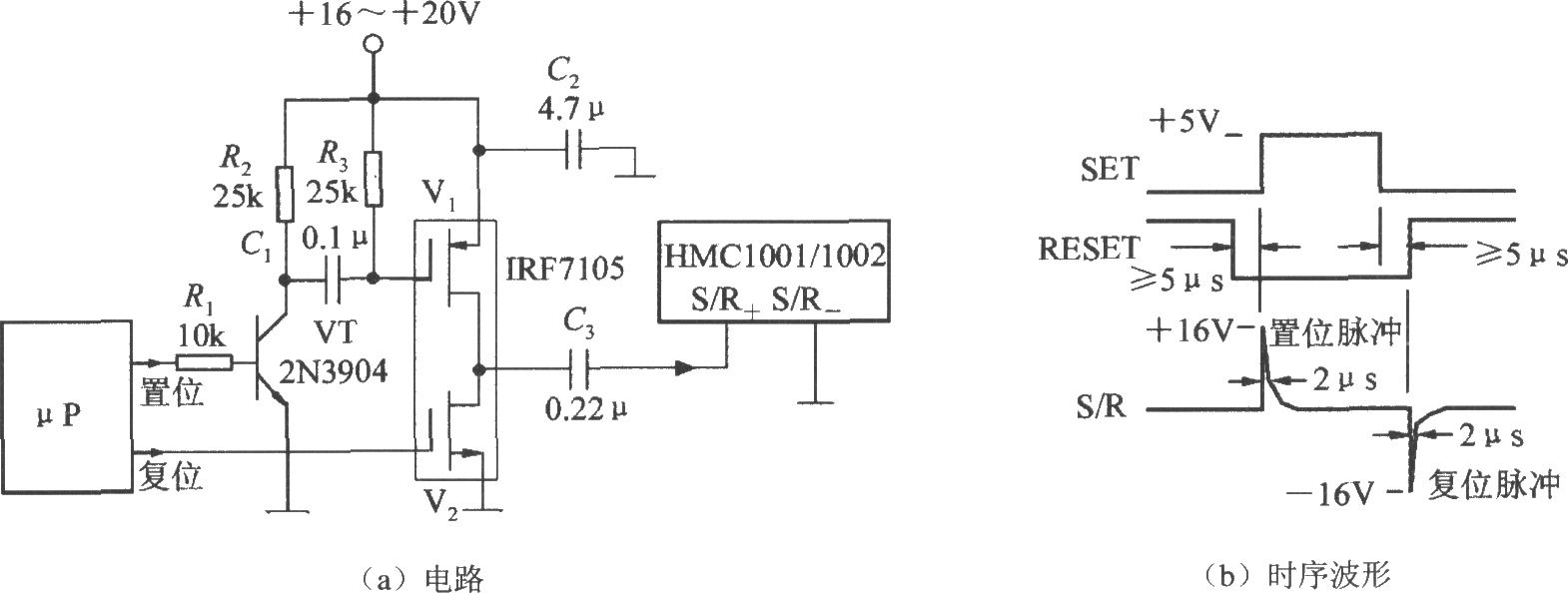

产生S/R(置位/复位)脉冲的电路(HMC1001/1002)

S/R脉冲即置位/复位脉冲,其幅度取决于MR传感器测量灵敏度。例如由HMC1001/1002构成的特斯拉计,最小可测磁通密度50nT时要求脉冲电流不低于3A,10nT时不低于4A。利用微处理器产生S/R脉冲的电路如图26所示,采用16~20V电源,可产生4A以上脉冲电流。电路用HEXFET驱动器IRF7105(内含互补N沟道、P沟道功率场效应管V1、V2):μP复位信号直接送V2栅极,置位信号经2N3904型NPN管接V1栅极,V1、V2交替通断,输出电流经微分电容C3得到S/R信号,送HMC1…
