在某些场景下,将坐标原点重新设定到图纸中某一点,可极大方便后续对任一点进行以该点为基准的坐标标注。以下为中望CAD(ZWCAD)中通过新建用户坐标系(UCS)自定义原点的步骤。
- 打开中望CAD 软件。

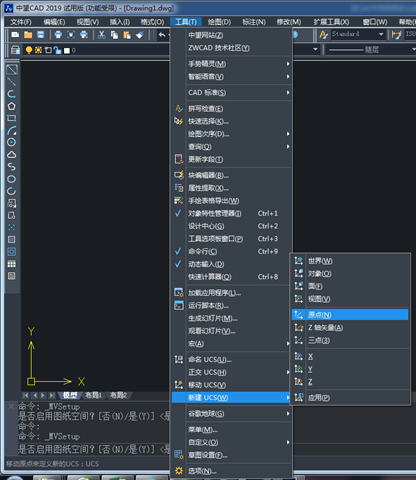

- 在菜单栏选择“工具”栏,接着在工具栏中选择“新建 UCS”,在弹出的对话列表中选择“原点”。
- 选择后在操作界面点击要设为原点的那个点,系统自动将该点设置为原点。
- 点击标注栏中的坐标标注,即可对图中任意一点进行标注。
- 选中需标注的点后,在下方对话框中输入 x 或 y,即可标识出该点在当前坐标系中的坐标。
通过新建用户坐标系指定原点,可建立以特征点为基准的局部坐标,便于沿该基准对图形进行测量与标注。
