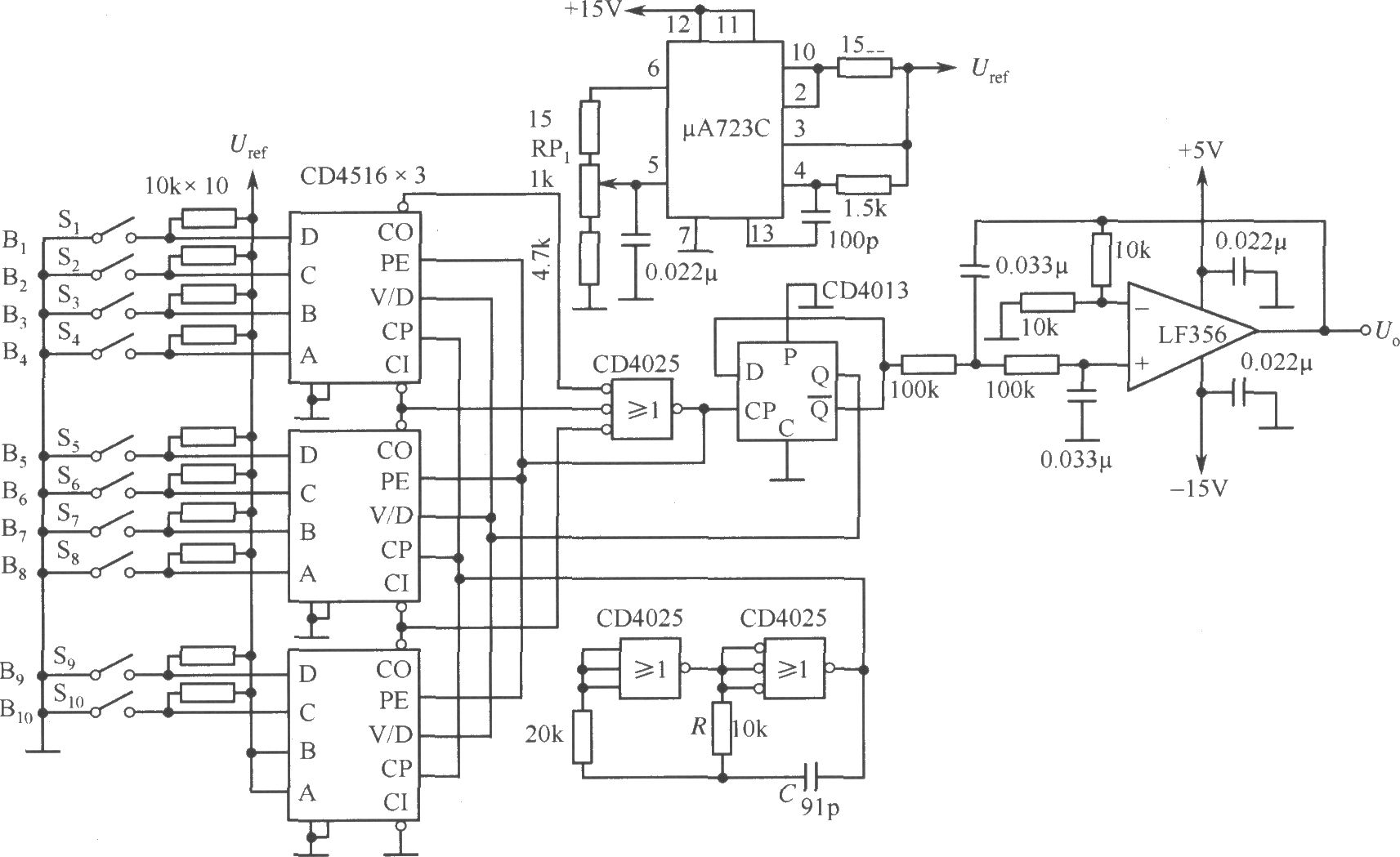

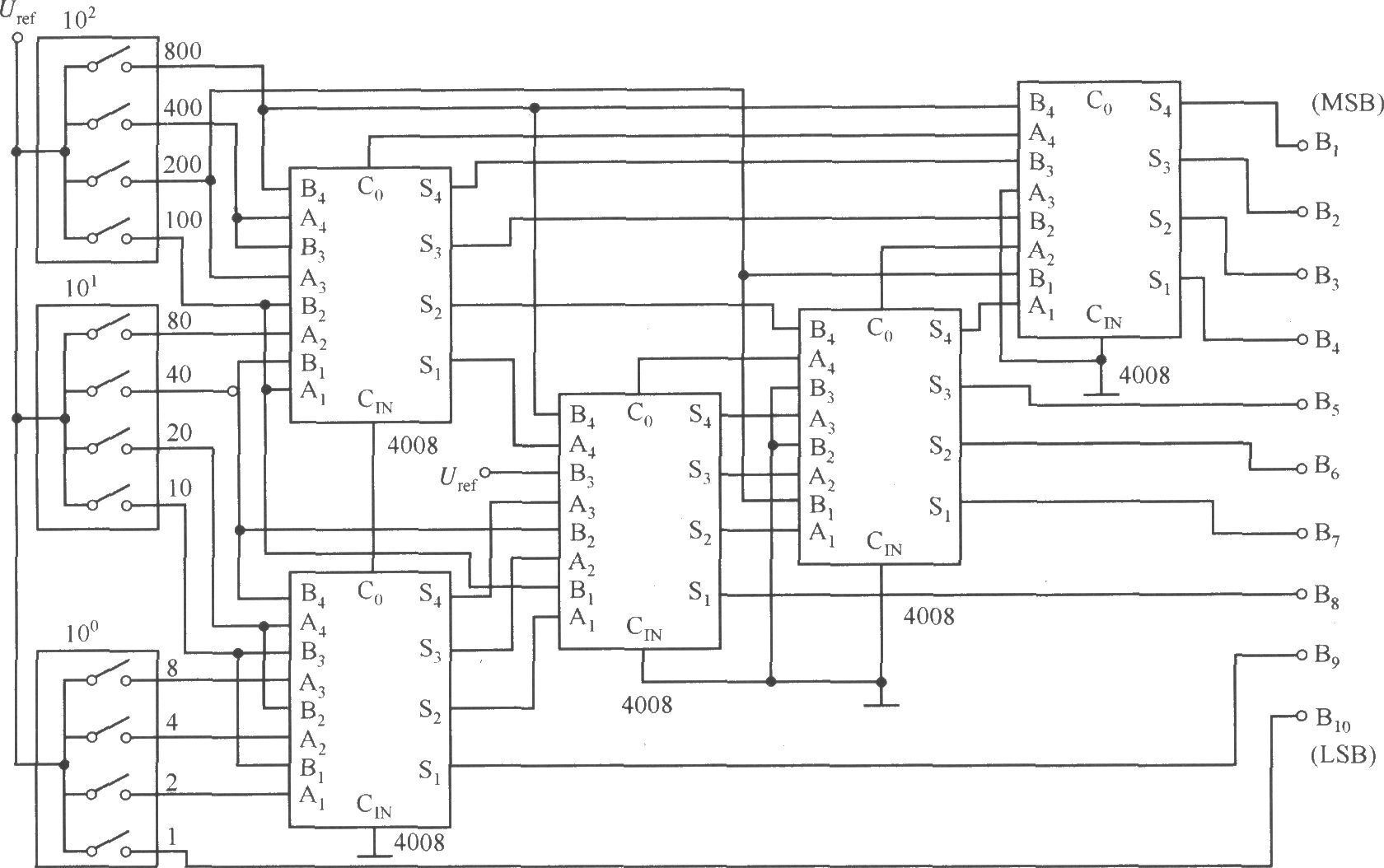

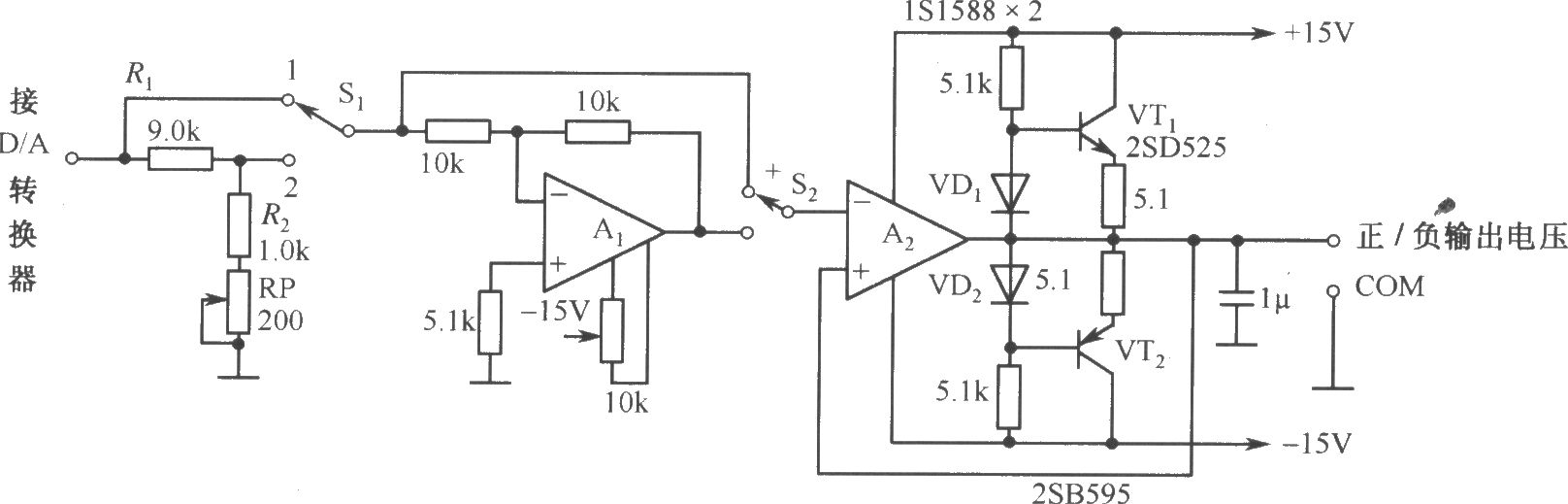

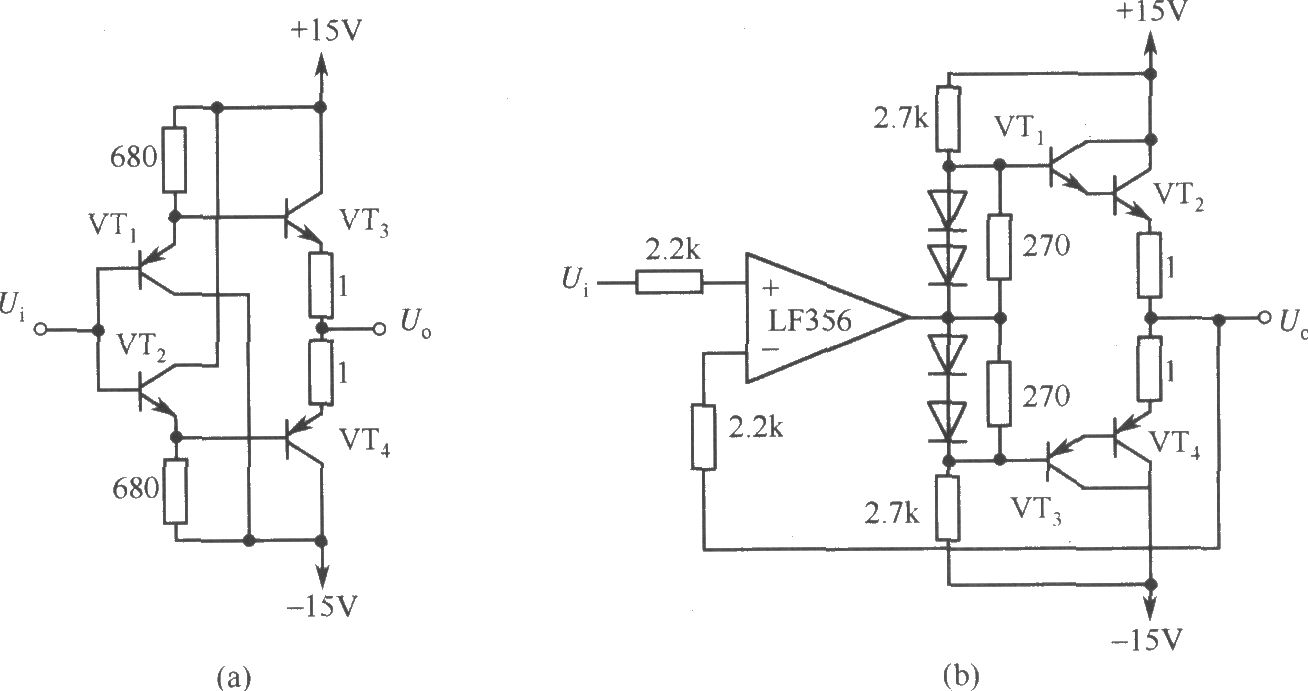

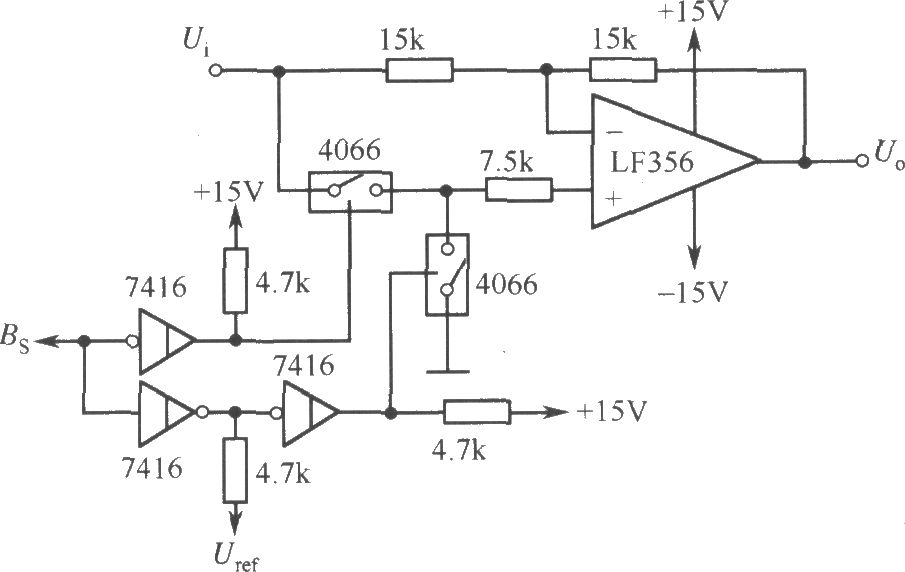

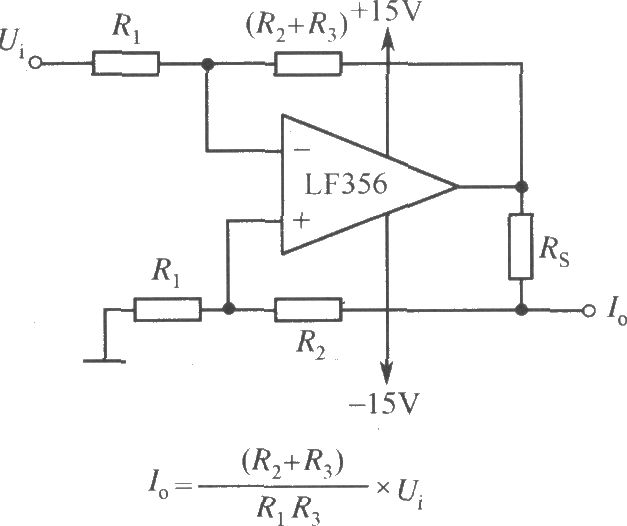

数字设定型标准电源电路如图1所示，由数字设定电压的开关S1～S10、数字设定型脉宽调制电路（CD4516、CD4025和CD4013）、平滑脉宽调制信号的滤波器（LF356）、时钟发生器（CD4025）、基准电压源（μA723C）等组成。输出电压由S1～S10设定，设定代码为二进制代码。RP1用于满度调整，当数字输入全为1时输出电压Uo调为10.23V；滤波器增益为2倍（6dB），故Uref为10.23V的一半，电压设定步进10mV。用数字开关的BCD码设定电压时需采用BCD-二进制数转换电路，…

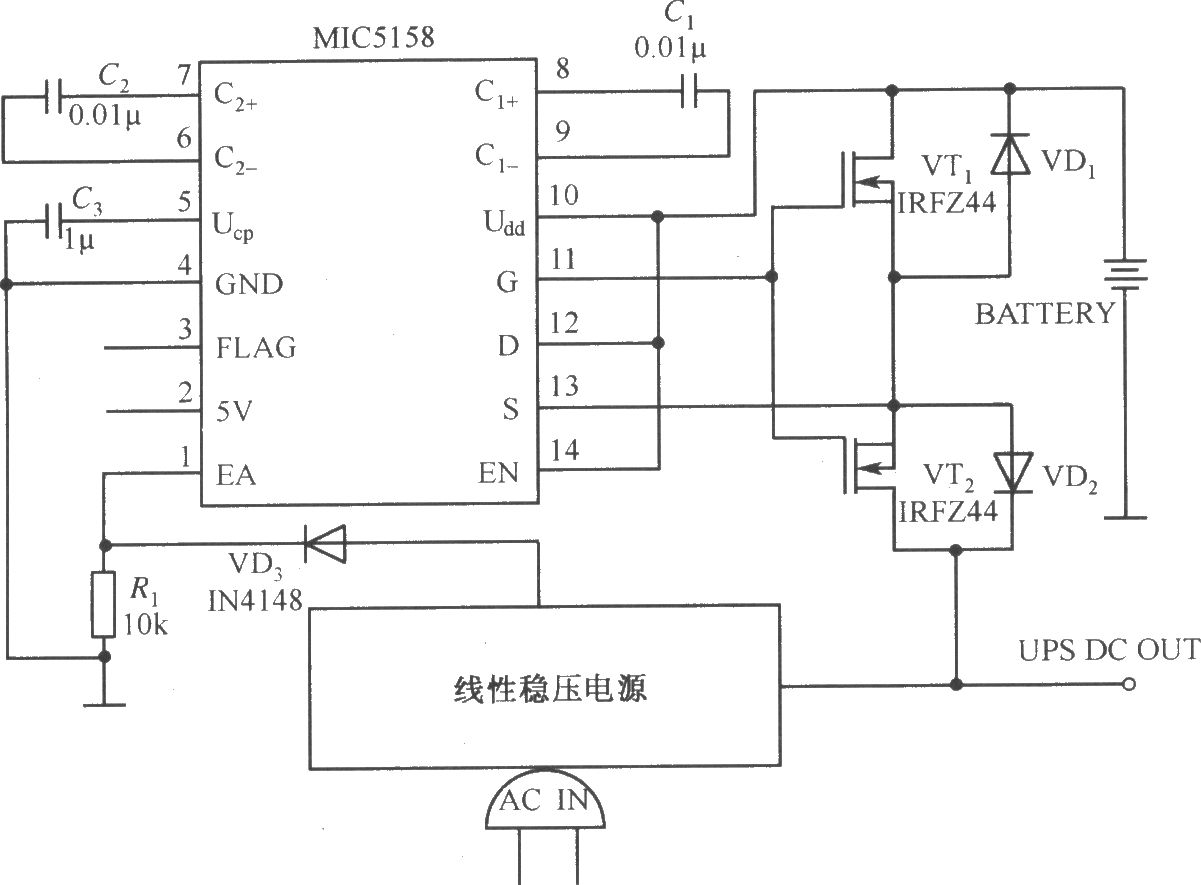

由MIC5158构成的不间断电源电路如图1所示。电路用MIC5158控制两个N沟道MOSFET管作为开关而形成不间断电源。两个N沟道MOSFET管的源极与源极相连，防止了电流流过集成稳压器内部二极管，这样构成的低压差稳压器能够快速控制电池开关。交流电源监视器最关键的功恩是确保当电池还在线工作时，输出电压要被控制在所设计的极限电压之下。

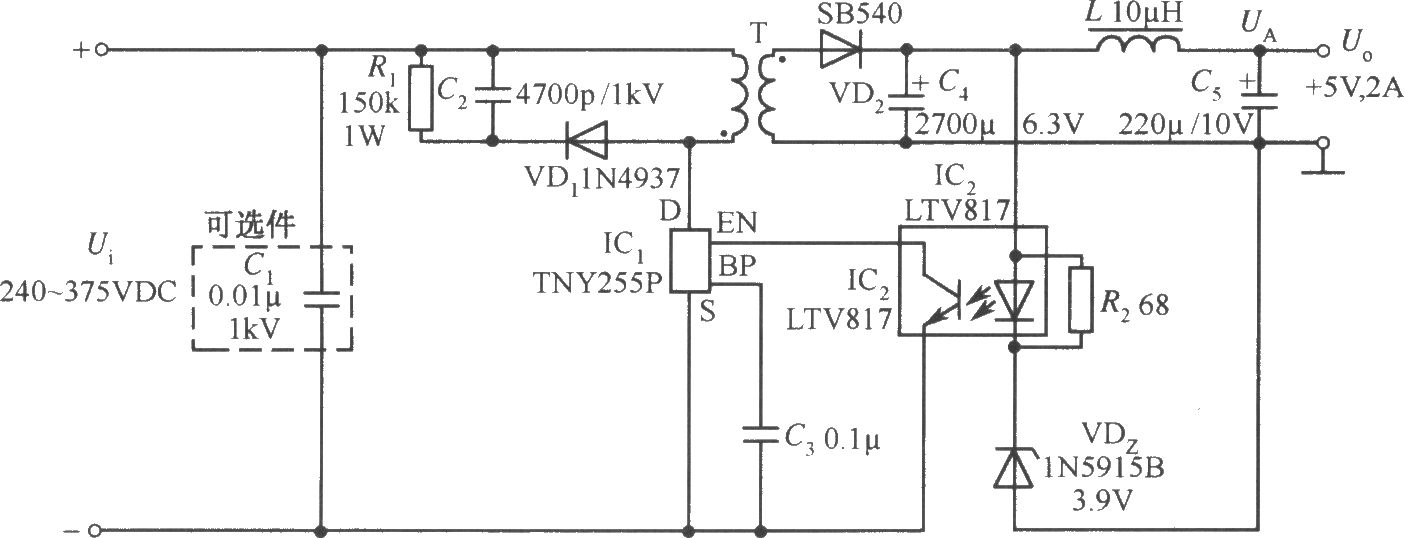

一种供PC使用的由TNY255P构成的5V、2A（10W）待机电源电路如图1所示，输入电压Ui取自PC主电源。由R1、C2和VD1组成的吸收电路，可将TNY255P漏极关断时在初级产生的尖峰电压限定在安全范围内。因TNY255P开关频率达130kHz、约为TNY253P的3倍，故选EE16型磁心即可满足10W输出功率要求。次级电压经VD2、C4、L、C5整流滤波后获得5V稳压输出。

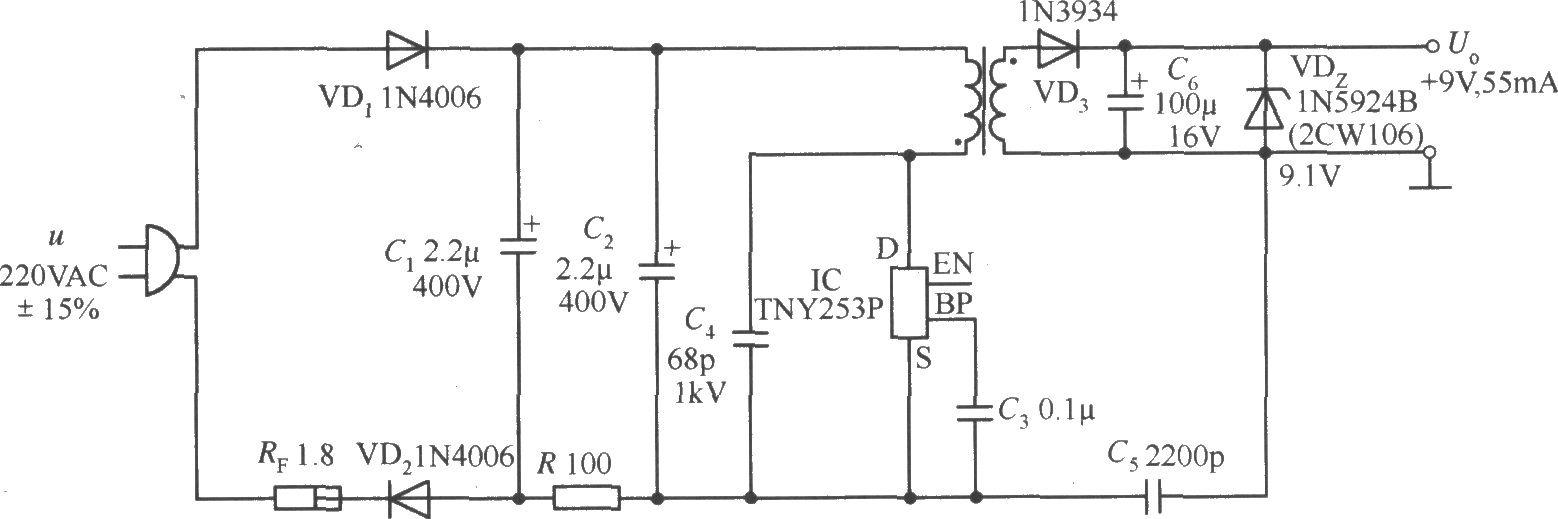

由TNY253P构成的9V、55mA AC/DC变换器电路如图1所示。为简化电路，可将使能端（EN）悬空，使TNY253P工作在连续导通模式、输出恒定功率，输出电压由稳压管VDz设定。

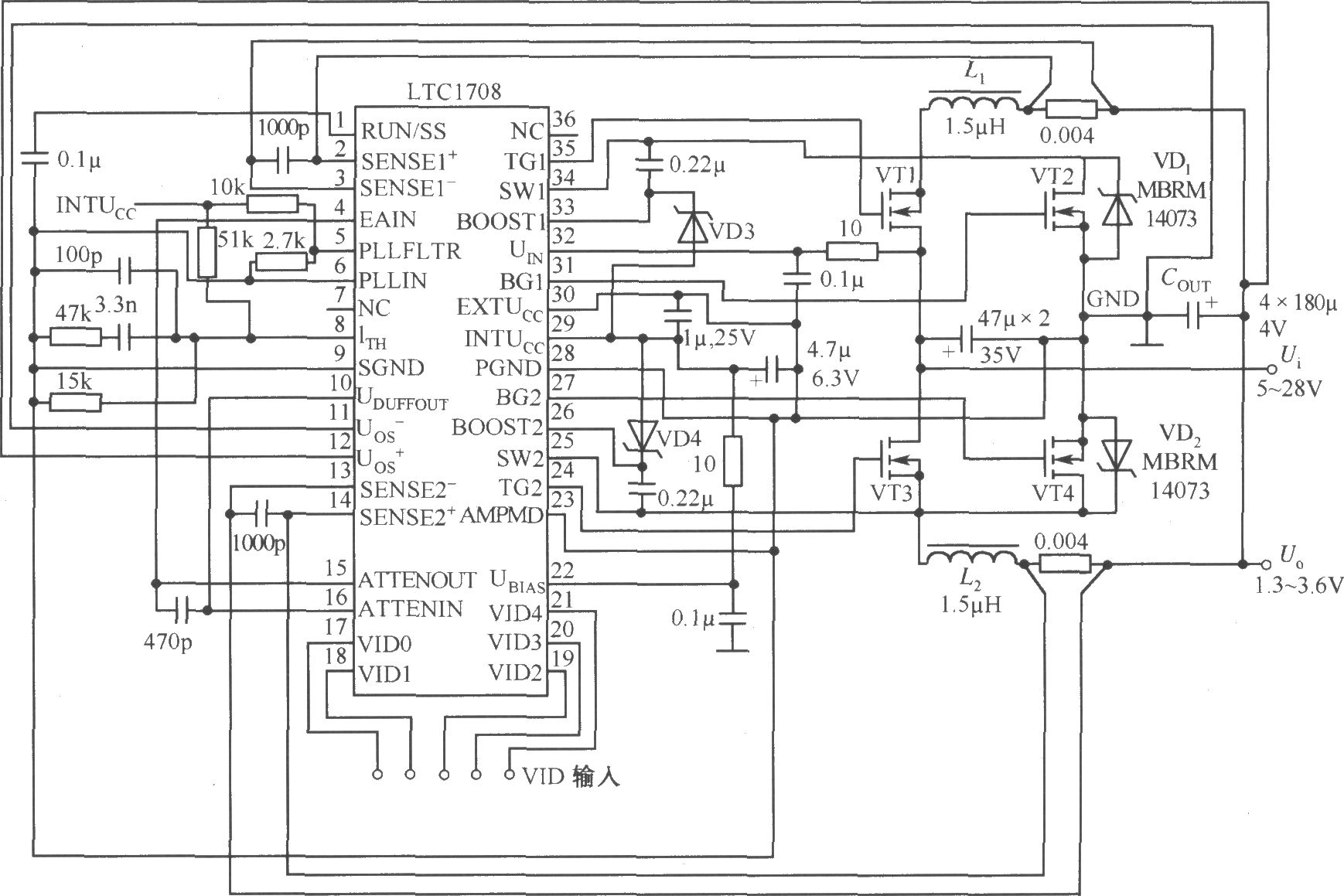

5V输入、1.3～3.5V/20A输出的程控电源电路振荡频率310kHz，主要器件：MOSFET VT1～VT4选用Fairchild FDS7760A，电感L1～L2选用SUMIDA CEP125-1R5M，输出电容COUT选用PANASONIC EEFUEOG181R，二极管VD3、VD4选用CMDSH-3TR。
输出电压频繁转换时采用数字开关控制非常方便，图1为自动可逆控制的电源电路。D/A转换器采用3位BCD码输入的DAC-80-CCD-V，需3个3位可逆计数器CD40192；因DAC-80-CCD-V为BCD补码输入，计数器CD40192后接反相器CD4069，计数器内容与输出电压相对应，并用LED显示器显示。可逆开关S1～S3采用中间关断的两方向调整开关，步进时间由可逆时钟周期决定（选择适当时间常数）；复位开关S4使输出电压归零并兼作起始清零。需要高分辨率时可改用16位BCD输入的D/A转换器（如…

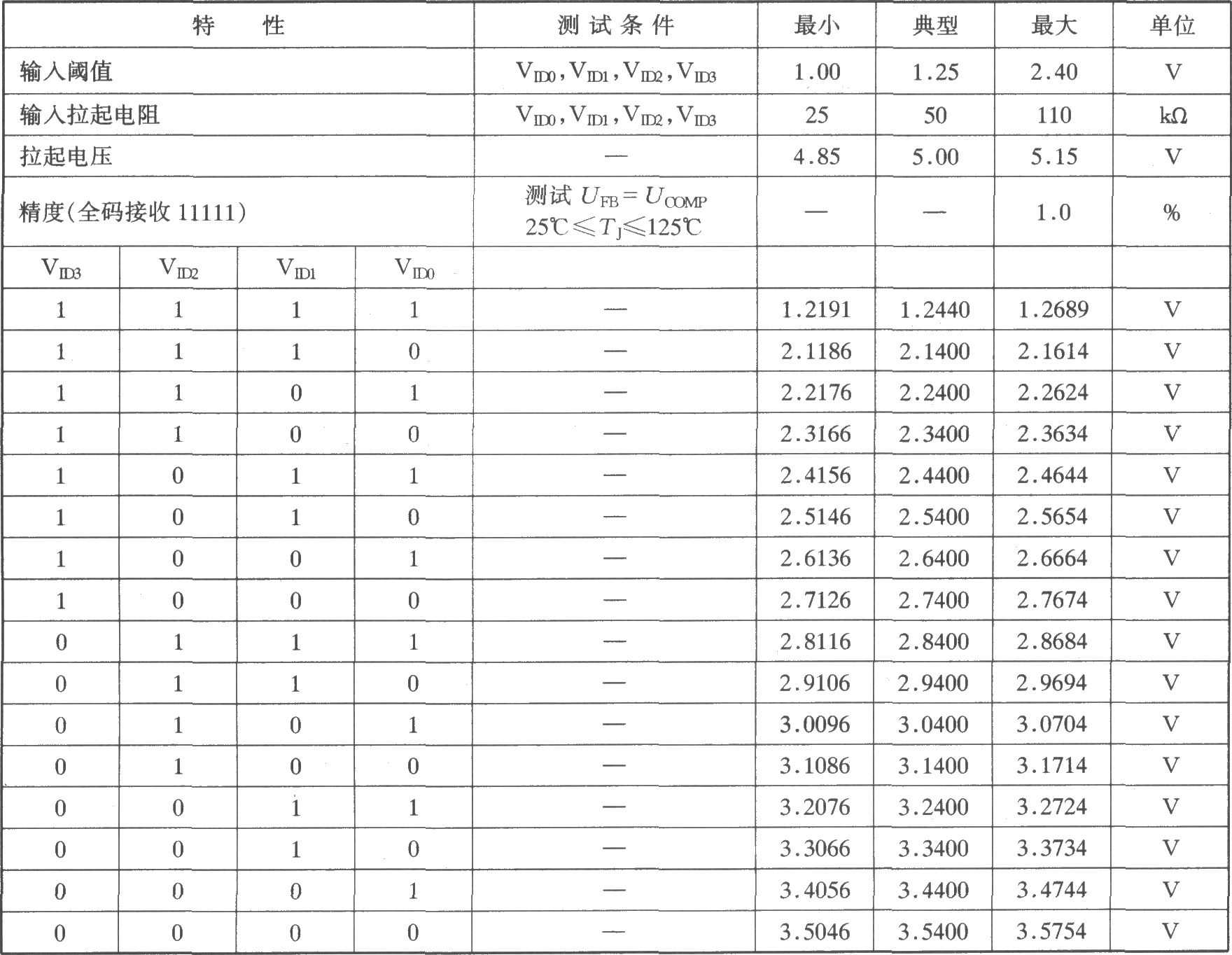

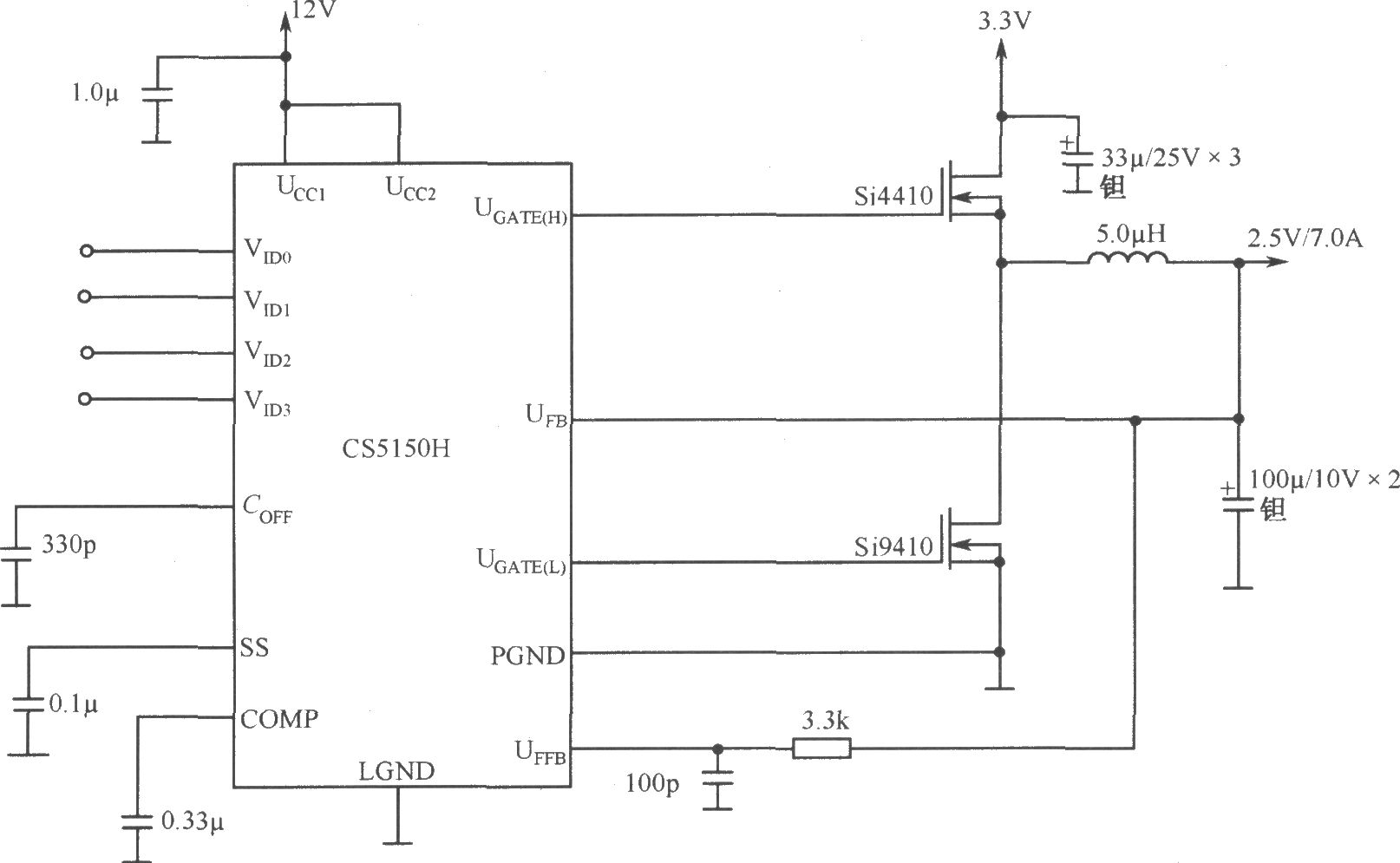

4位编码同步降压控制器CS5150H构成的有12V偏压、3.3V转2.5V/7.0A电源电路如图1所示，其4位DAC编码特性见上图。
由TNY253P构成的9V、55mA AC/DC变换器电路如图1所示。为简化电路，可将使能端（EN）悬空，使TNY253P工作在连续导通模式、输出恒定功率；输出电压由稳压管VDz设定。

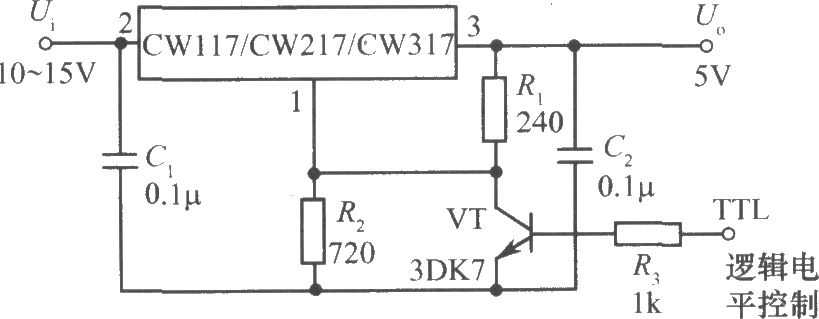

用TTL逻辑电平控制的集成稳压电源如图1所示。当TTL逻辑电平为高电平时，晶体管VT饱和、将电阻R2短接到地，输出电压为1.25V；逻辑电平为低电平时VT截止，输出电压Uo=1.25(1+R2/R1)，图示取5V，此电源可作为受控的TTL集成电路用的逻辑电源发生器。

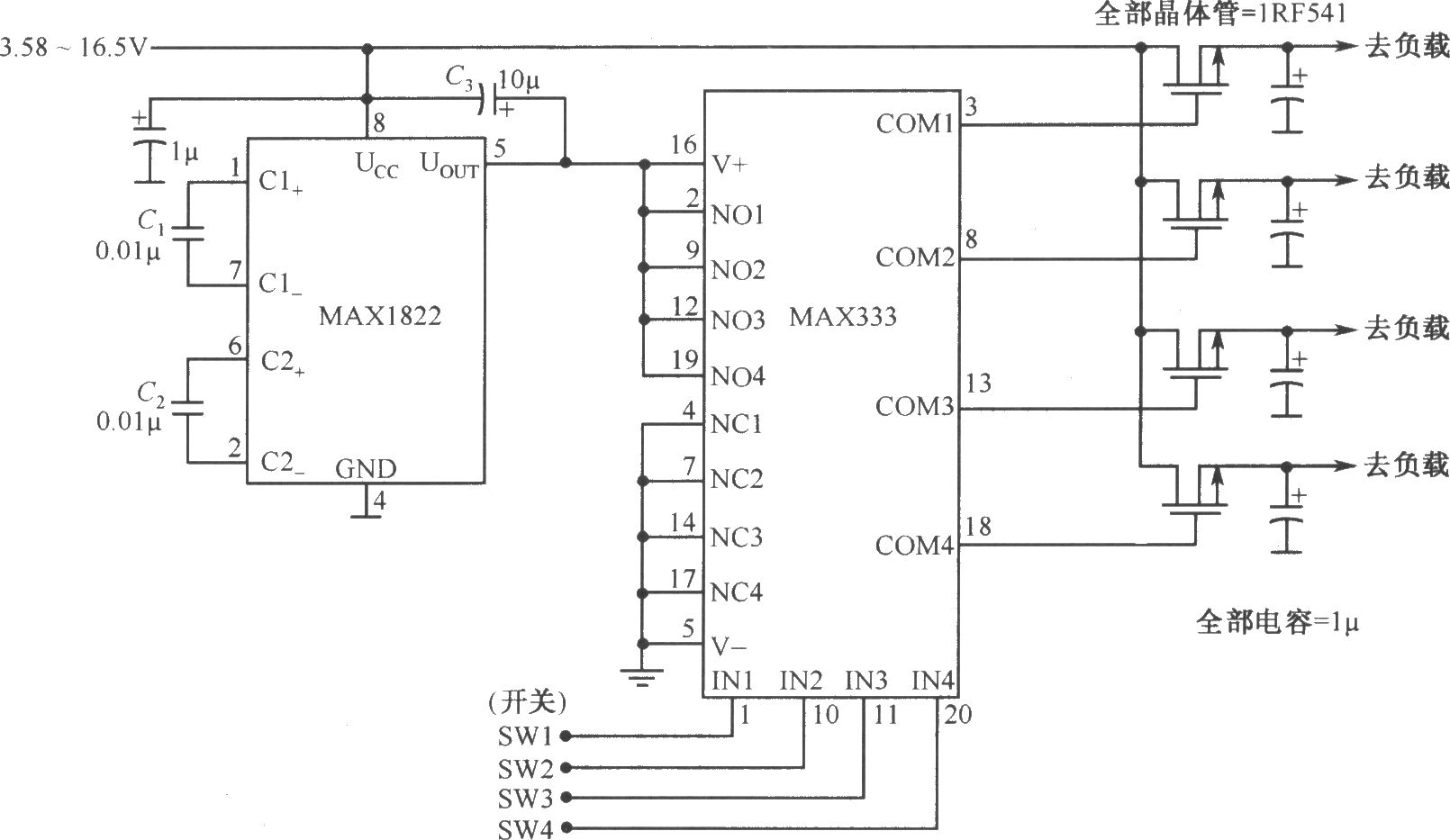

由MAX1822和MAX333构成的1～4通道负载开关电路如图1所示。MAX333是一个四比较放大器，当开关信号SW1～SW4与MAX1822提供给MAX333的输入信号INO1～INO4相同时，所对应的比较放大器COMO1～COMO4输出为高电平，于是接通对应的负载开关。
