本电路为在PC机上听Hi-Fi音乐的有源功放。音效处理芯片ICl采用加拿大QSOUND公司的单片QS7779虚拟环绕电路，该电路内置杜比定向逻辑和杜比数码混合信号处理器：其一，可增强普通立体声信号效果；其二，播放DVD的杜比数码信号时能先解码再进行矩阵运算、虚拟化后从二声道输出；其三，可通过开关切换不同效果。
采用四程控集成运放F346组成的音频起动开关放大电路如图1所示。程控运放的恒流源电路可由外部控制，当恒流源注入偏流时运放处于工作状态、否则截止；改变偏流值时运放参数也随之改变。运放A组成同相放大器，其输出分两路：一路进入半波整流器B，另一路进入接成跟随器形式的放大器C；运放D作为电压比较器，其参考电压VR加至反相输入端。

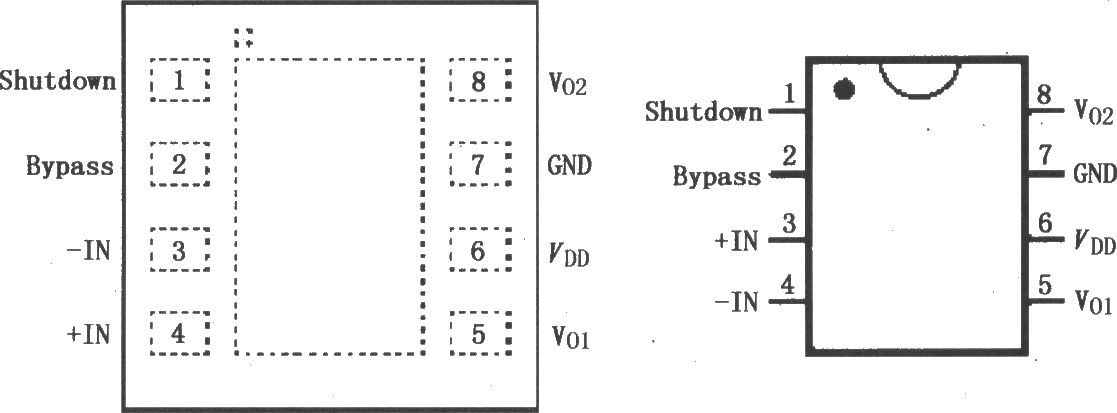

LM4904音频功率放大器主要设计用于移动电话和其他便携式通信设备，采用5V电源工作，能输出1W连续平均功率带动8Ω BTL负载，总谐波失真及噪声（THD+N）低于1%。LM4904有低功耗关断模式（逻辑高电平有效）和热关断保护电路，引脚排列如图1所示。

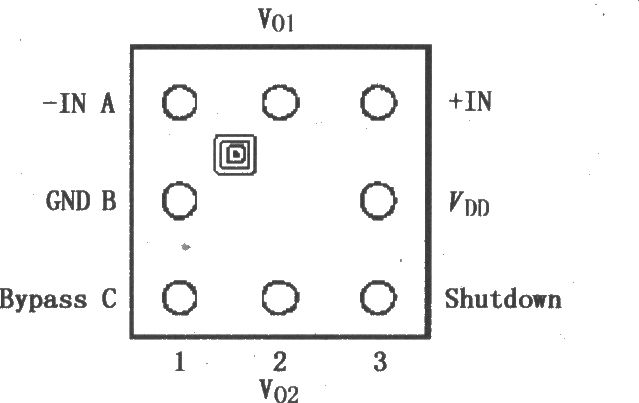

LM4902是电桥音频功率放大器，采用3.3V电源工作，能输出265mW连续平均功率带动8Ω负载，总谐波失真及噪声（THD+N）为1%。LM4902不需要输出耦合电容、自举电容和缓冲器，适用于低功率便携式设备。LM4902有外部控制的低功耗关断模式和热关断保护电路，整体闭环增益响应稳定，引脚排列如图1所示。

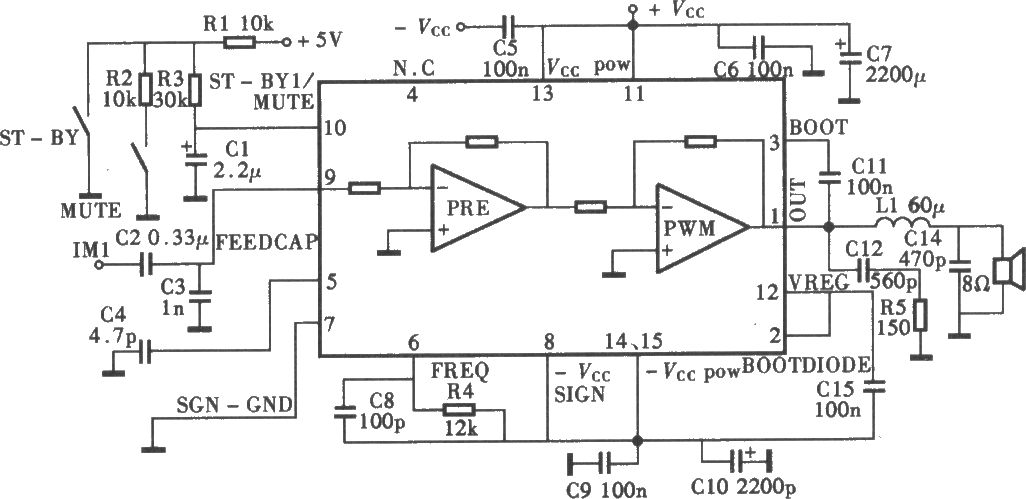

采用TDA8924单片2×120W D类功放的电路如图1所示。

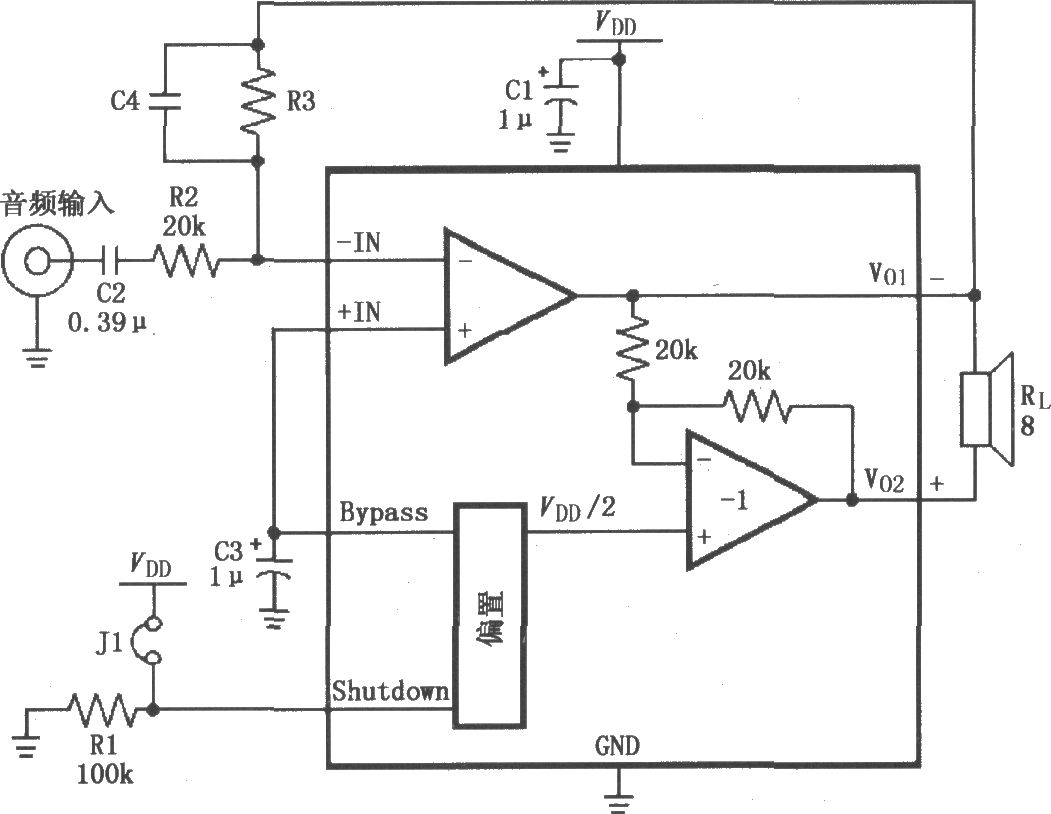

LM4904高增益音频放大电路如图1所示。J1为跳线：断开时3脚接地、放大器全功率工作；接通时3脚接VDD、放大器微功率关断。

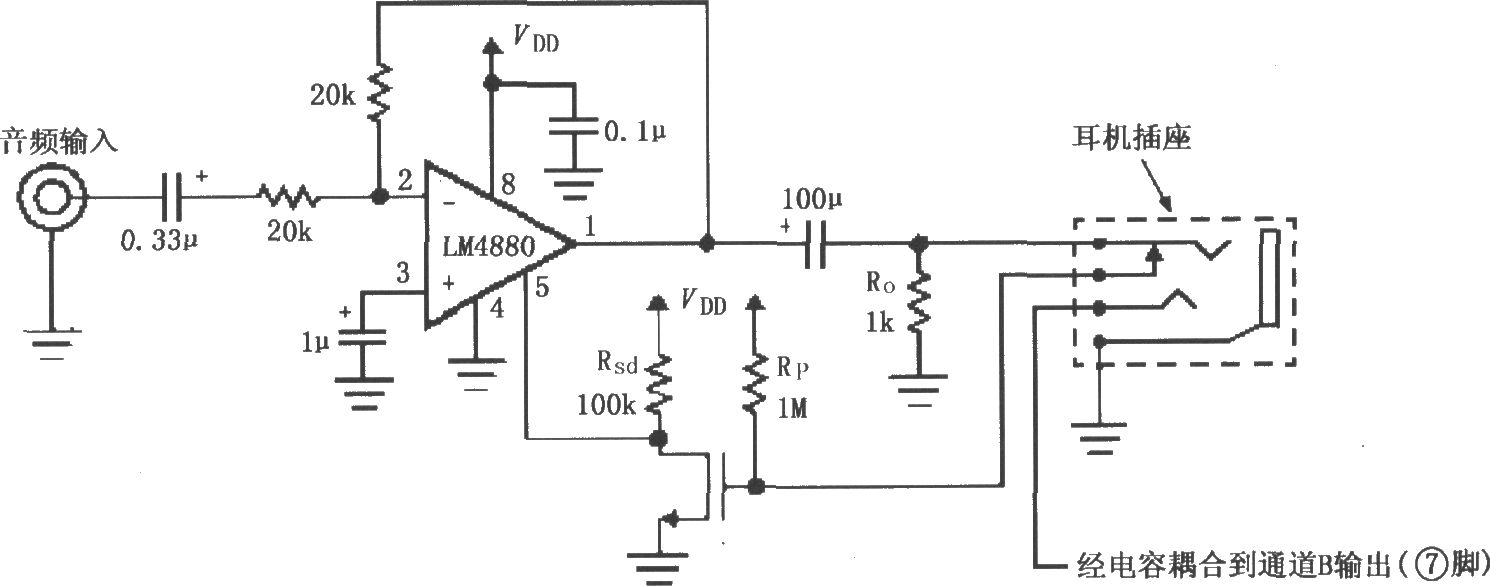

LM4880的自动关断电路如图1所示，利用耳机插头是否插入耳机插座及插座内短路簧片的位置来控制LM4880工作与否。耳机插头未插入（无负载）时，插座内短路簧片与上接点短接，VDD经RP、Ro分压后的电压为低电平、不足以使场效应管导通、FET截止，故加到LM4880的5脚电压为高电平（VDD）、LM4880禁止工作、耳机无音频信号，以节省电源功率。耳机插头插入（有负载）时短路簧片与上接点断开，VDD经RP加至FET栅极、FET导通、漏极电位接近0V，故LM4880的5脚为低电平（地）、LM4880…

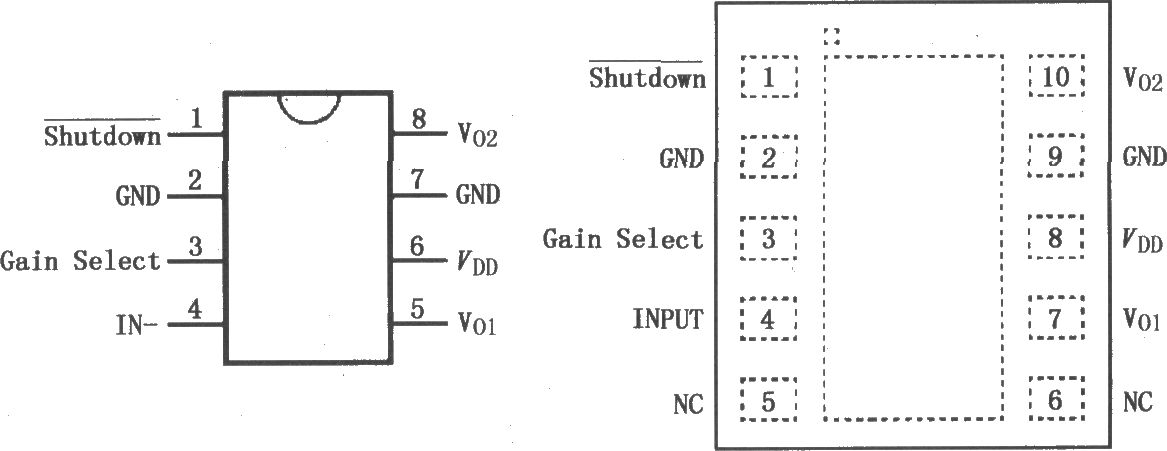

LM4906音频功率放大器主要设计用于移动电话和其他便携式通信设备，采用5V电源工作，能够输出1W连续平均功率带动8Ω BTL负载，总谐波失真及噪声（THD+N）低于1%。LM4906是无需外部PSRR旁路电容的放大器，可选择内部增益6dB或12dB，且无需输出耦合电容和自举电容。LM4906有低功耗关断模式（上拉SD脚高电平有效）和热关断保护电路，引脚排列如图1所示。

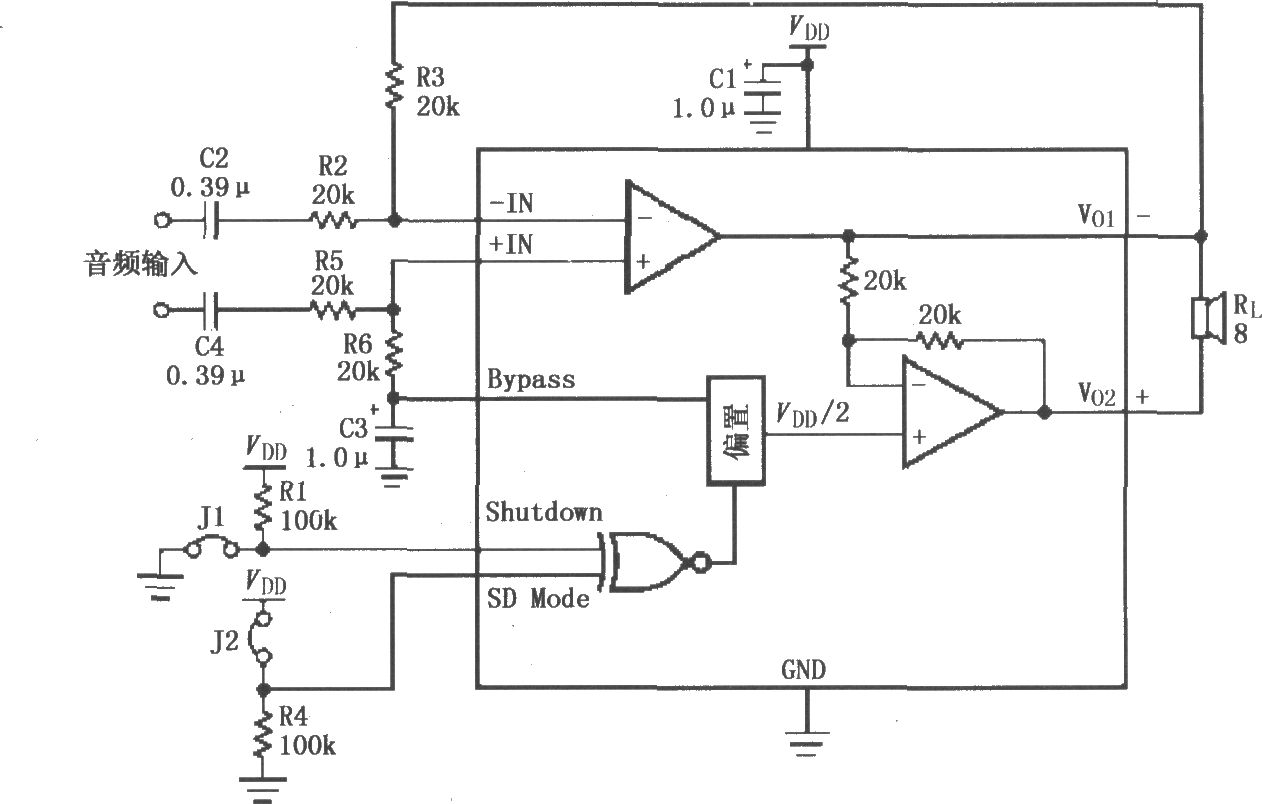

LM4901的差分输入音频放大电路如图1所示，音频信号以差分的形式输入到+IN端和-IN端。

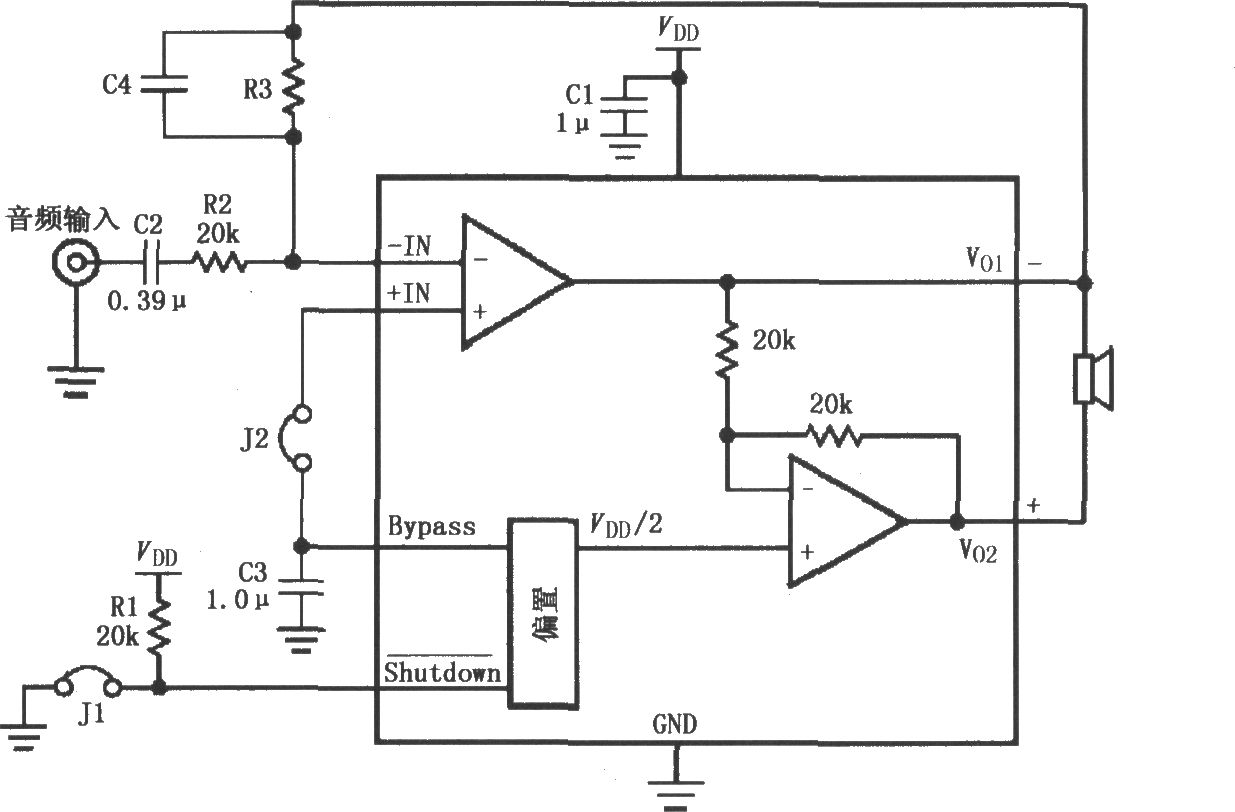

LM4903/LM4905高增益音频放大电路如图1所示。J1为跳线：断开时1脚接VDD、放大器全功率工作；接通时1脚接地、放大器微功率关断。J2也为跳线：断开时放大器+IN端悬空、无法得到偏置、放大器不工作；接通时+IN端得到偏置、放大器工作。
