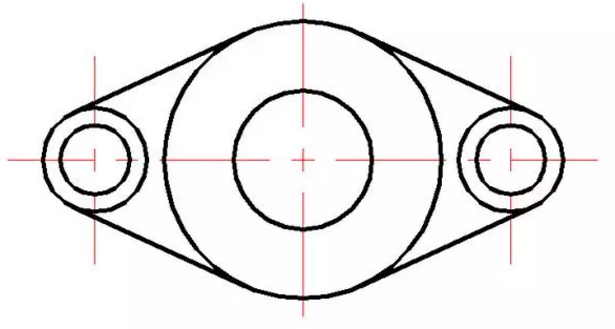

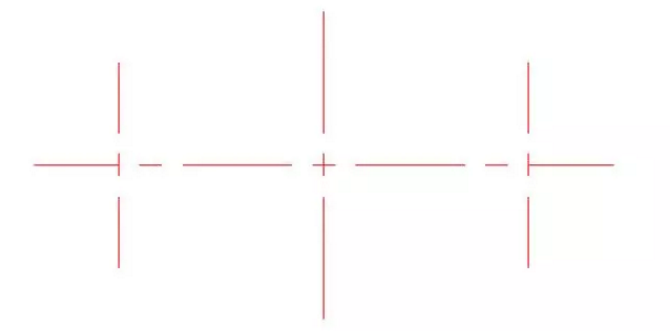

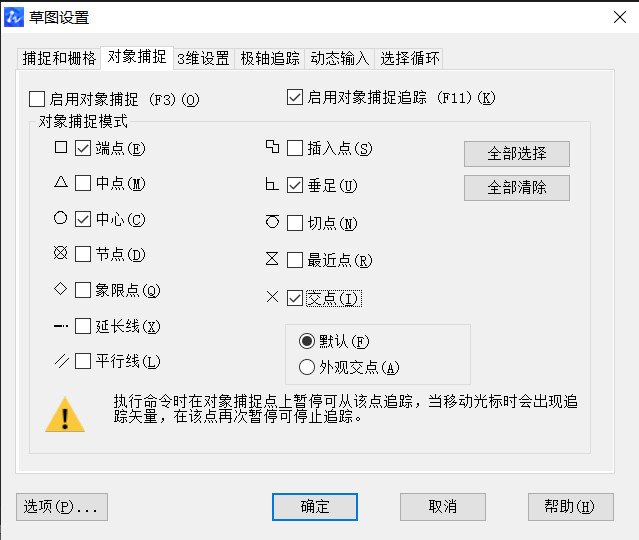

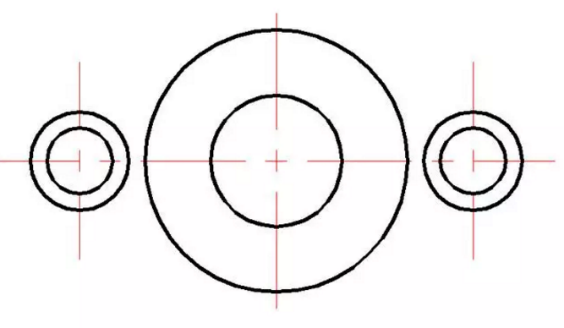

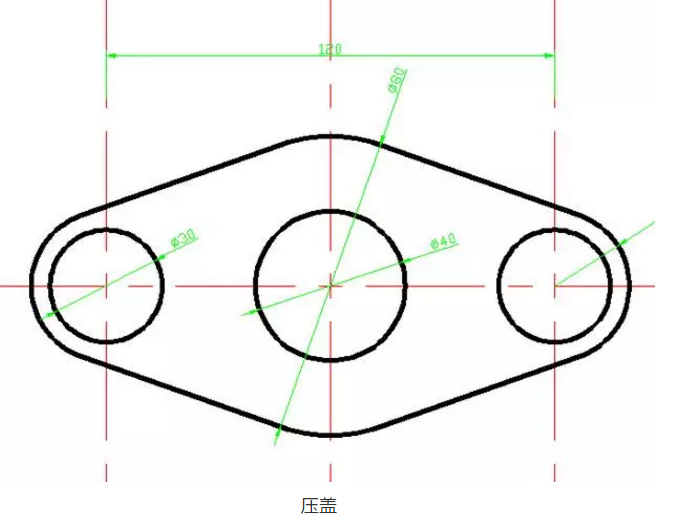

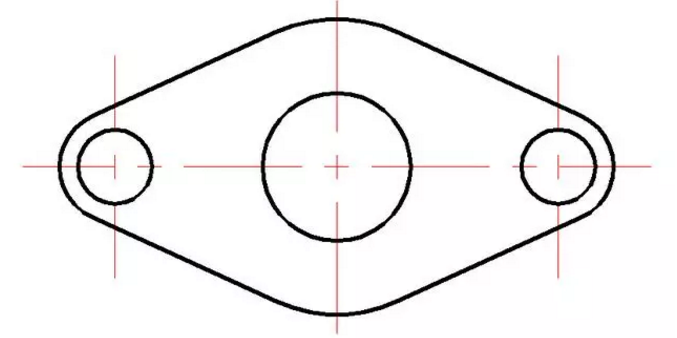

压盖为回转体类机械零件,其平面图以定位线为基准,通过圆、切线与修剪完成。本文介绍中望CAD中压盖的绘制方法。一、设置图层先设置图层,便于分类管理图形。二、绘制定位线运用绝对直角坐标绘制图形的定位线。三、启用交点捕捉在菜单栏选择工具、草图设置,勾选交点选项启动交点捕捉,单击确认。四、绘制同心圆移动鼠标至辅助线交叉位置,出现交点捕捉标记时单击确定圆心,绘制半径分别为10、15、40、20的圆。五、绘制切线在草图设置的对象捕捉选项卡中选择切点并确认;执行直线命令,捕捉左边半径20、40圆的切点绘制切线…

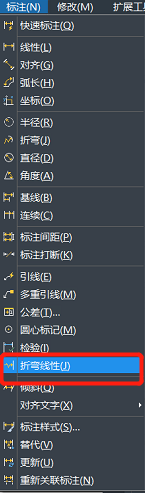

对于大尺寸或狭长的图形,直接标注可能不美观或难以理解,此时可采用折弯标注。中望CAD提供折弯标注与折弯线性标注两种方式,本文分别说明其用法。一、折弯标注折弯标注可在标注线上添加折弯,方便大半径圆弧的标注。通过菜单栏标注、折弯打开,或在命令行输入DIMJOGGED。首先选择圆弧,指定替代圆心位置,再指定尺寸线(半径标注文字的位置),最后确定折弯位置。二、折弯线性标注折弯线性标注针对特别狭长的图形,可将图形从中间折断进行标注。与折弯标注不同,它不能直接标注,只能在已标注的线性标注上添加一个折弯。通过…
对含文字的对象执行镜像后,文字有时会倒转。这是由系统变量mirrtext控制:其值为0时文字保持正立,值为1时文字随镜像翻转。本文介绍其设置方法。一、查看变量在命令行输入mirrtext并回车,查看当前变量值。二、设置数值根据需要设置:值为0时镜像后的文字不旋转、保持正立;值为1时文字直接执行镜像而呈现翻转。设置mirrtext=0即可避免文字倒置。三、查看对比效果通过镜像示例可清晰对比mirrtext取1与0时的文字形态差异。将mirrtext设为0,可在镜像图形的同时保持文字正立,适用于需保…

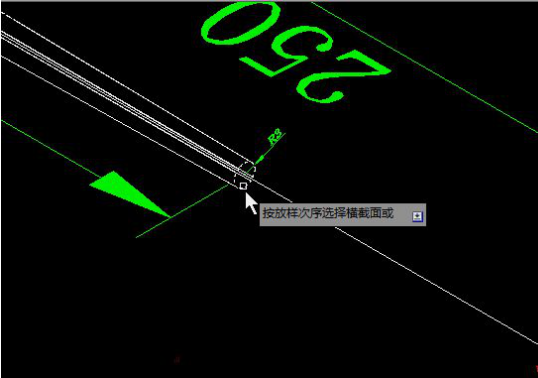

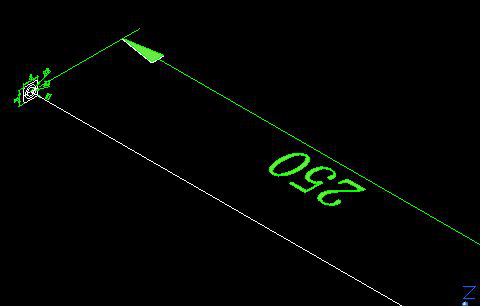

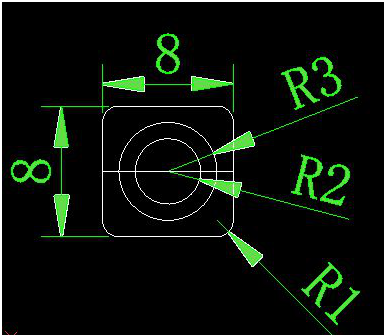

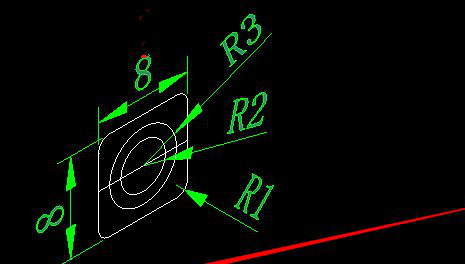

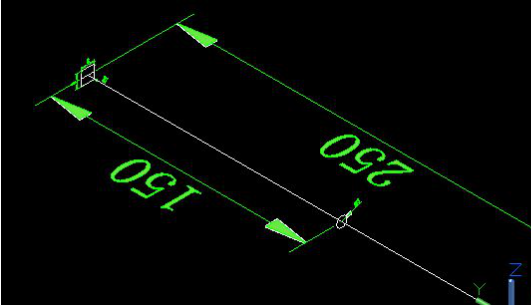

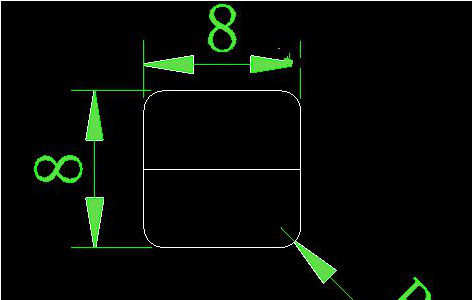

筷子的造型可从方形柄过渡到圆形尖端,适合用放样命令沿路径生成。本文介绍中望CAD中建立筷子模型的方法。一、绘制方形截面画一个边长8mm的正方形,倒圆半径1mm的圆角,再沿正方形边的中点画一条直线。二、绘制圆截面以直线的中点为圆心,画两个半径分别为2mm与3mm的圆。三、转换视图并绘制路径将视图切换为西南等轴测;以圆心为起点,画一条水平长为250mm的直线作为放样路径。四、移动截面将半径2mm的圆移到直线末端,将半径3mm的圆移到直线150mm处。五、执行放样输入loft(放样)并回车,依次点击正…
拖动光标或图形时出现重影,且移动或删除的图形需缩放或平移后才消失,多为显卡驱动或相关支持软件问题。本文介绍相应的解决方法。一、更新或重装驱动优先尝试更新显卡驱动;若无效,可卸载并重装显卡驱动。二、调整软件与系统设置1. 在CAD中关闭或打开硬件加速,观察效果。2. 右键桌面选择个性化,更换桌面主题,避免使用Aero效果主题。3. 下载并安装最新版本的DirectX软件。4. 找到CAD图标,右键选择属性、高级属性、环境变量,在新建系统变量中添加GS_DEVICE为变量名、Dx9为变量值,让CAD…

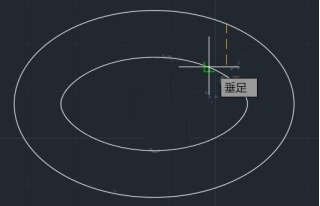

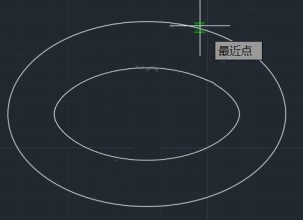

当标注位置不在象限点时,标注两椭圆或同心圆之间的距离需借助垂足与最近点捕捉实现精确定位。本文介绍具体方法。一、设置对象捕捉通过工具、草图设置、对象捕捉,只勾选垂足与最近点两个选项,单击确定。二、选取最近点在操作界面中任意选取一椭圆上的某点为最近点。三、选取垂足点选取另一椭圆上与之垂直对应的垂足点为第二点。四、完成标注完成两点选取后,距离即被标注出来。利用垂足与最近点捕捉的组合,可实现两椭圆或同心圆间指定方向距离的精确标注。

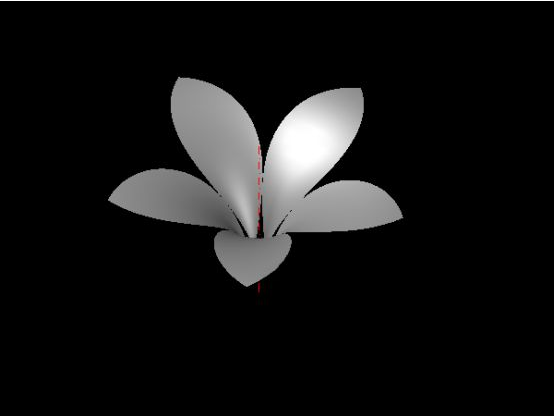

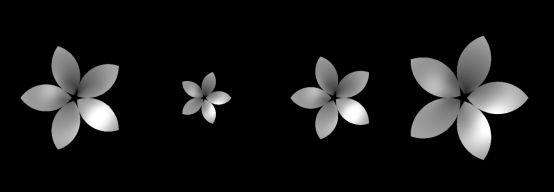

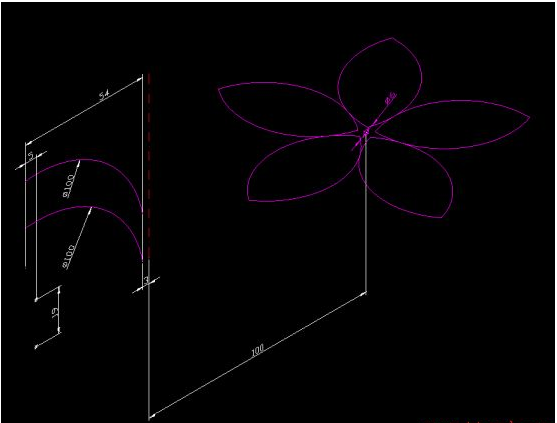

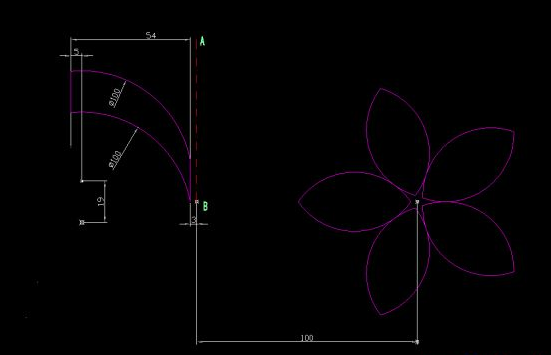

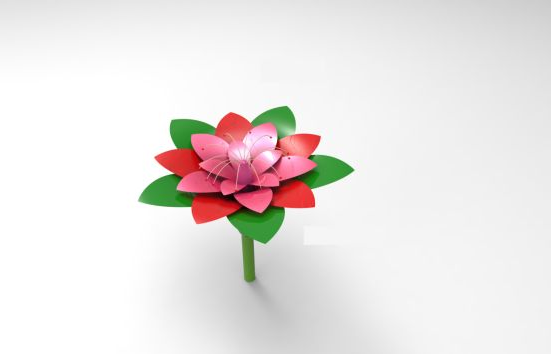

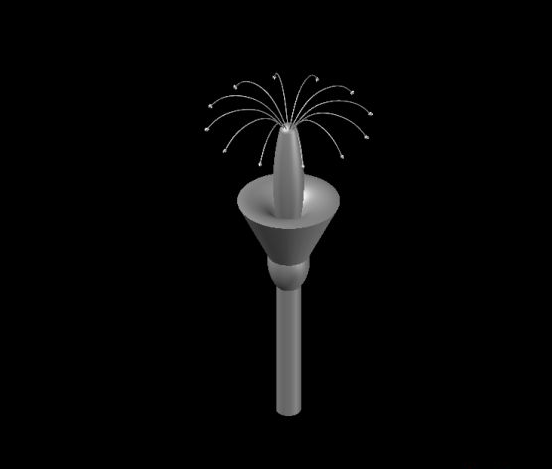

鲜花造型多样,可通过二维线框、旋转、拉伸与阵列等命令组合建模。本文按指定尺寸介绍中望CAD中鲜花的建模流程。一、绘制花瓣线框在前视图中绘制如下二维线框,执行TR修剪、J合并处理。二、三维旋转执行3R旋转命令,将二维线框旋转90度。三、旋转与拉伸执行REV旋转左二维线框生成花瓣体,用EXT拉伸右二维图形,并按图中数据移动100;再执行IN交集与SOLIDEDIT复制面命令,选择上表面复制出来。四、缩放与旋转复制执行CO复制三份,分别对第二至第四个进行缩放与旋转,缩放数值为0.5、0.8、1.2,旋…
正常情况下双击dwg文件会在已打开的CAD中加载;若出现每双击一个文件就打开一个CAD窗口,通常与单文档模式或文件打开方式有关。本文介绍原因与解决办法。一、可能原因1. SDI变量被设置为1,CAD被设为单文档模式,无论内部打开还是外部双击都会在新窗口打开。2. dwg文件的打开方式被修改,导致每次双击都启动新的程序实例。二、解决办法1. 关闭多余CAD窗口至只剩一个,在命令行输入SDI并回车,检查其值是否为1;若是则将其更改为0,关闭CAD后重新打开查看效果。2. 检查dwg文件的打开方式:任…

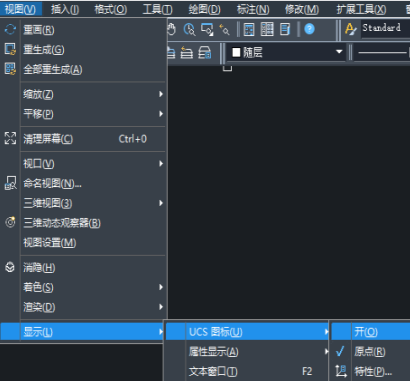

在绘图时如需隐藏UCS图标的坐标轴并单独显示原点,可通过视图显示选项设置实现。本文介绍具体操作方法。一、打开UCS图标设置打开中望CAD,点击视图菜单,找到显示,点击UCS图标,取消勾选开选项,并勾选原点选项。二、查看效果完成设置后,XY轴不再显示,同时原点标记得以显示。通过关闭坐标轴图标并启用原点选项,可简化绘图界面,同时保留对原点的参照。

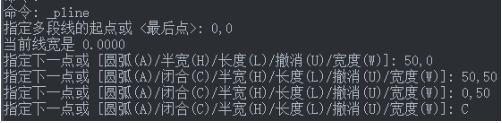

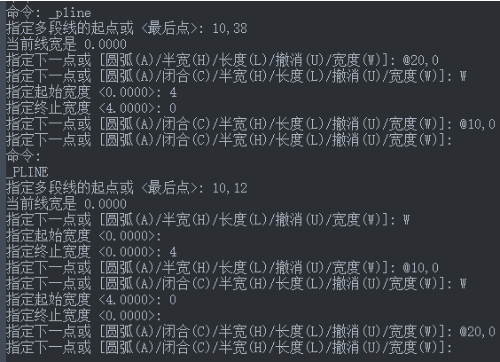

微波隔离器的平面图由坐标直线、多线段外框与箭头构成。本文介绍利用中望CAD多线段命令的绘制方法。一、绘制外框打开中望CAD,选择绘图菜单,找到多线段命令,开始绘制微波隔离器的外框。二、绘制坐标直线在绘图菜单中找到直线命令,将坐标分别绘制为{(-10,25),(0,25)}跟{(50,25),(60,25)}两条直线。三、绘制箭头找到多线段命令,在绘图区绘制箭头,以表示隔离器的信号流向。四、绘制斜直线打开直线命令,将坐标绘制为{(26.5,15.5),(33.5,8.5)}的斜直线,完成微波隔离器…
