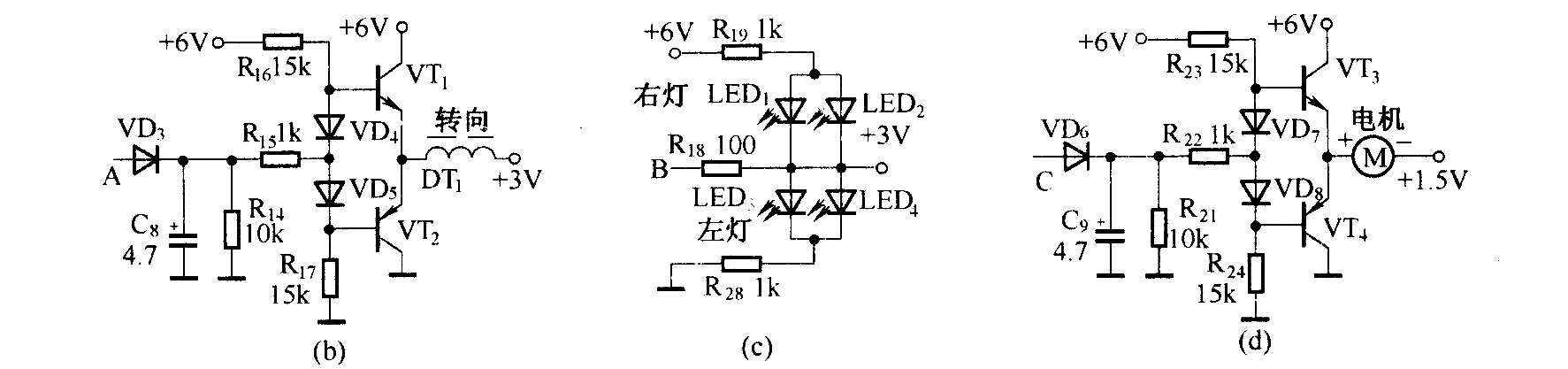

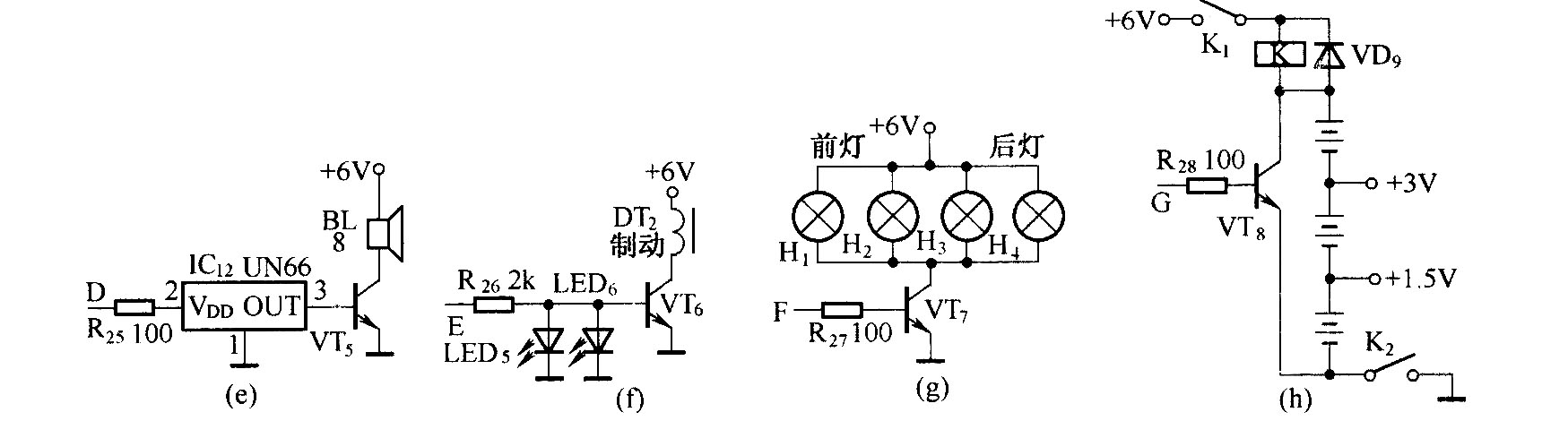

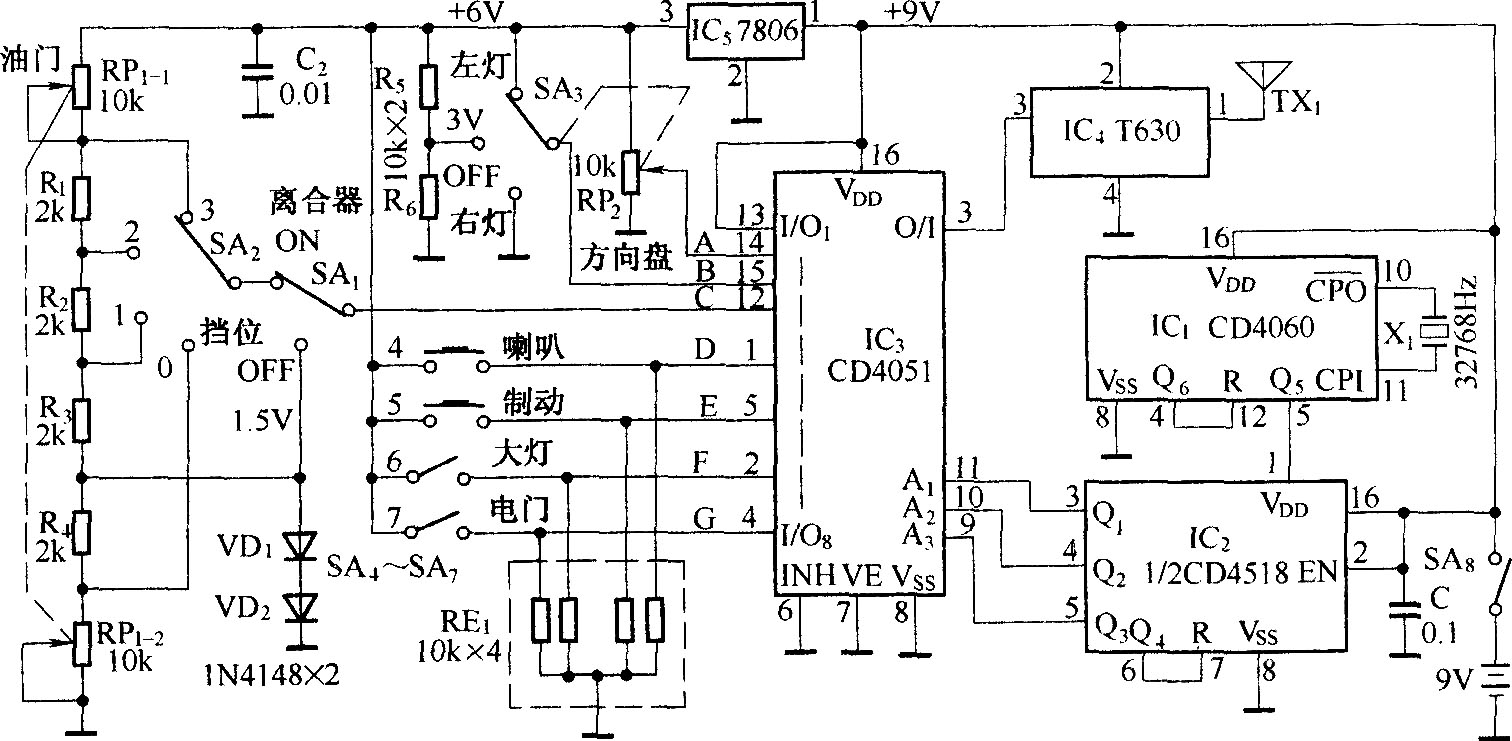

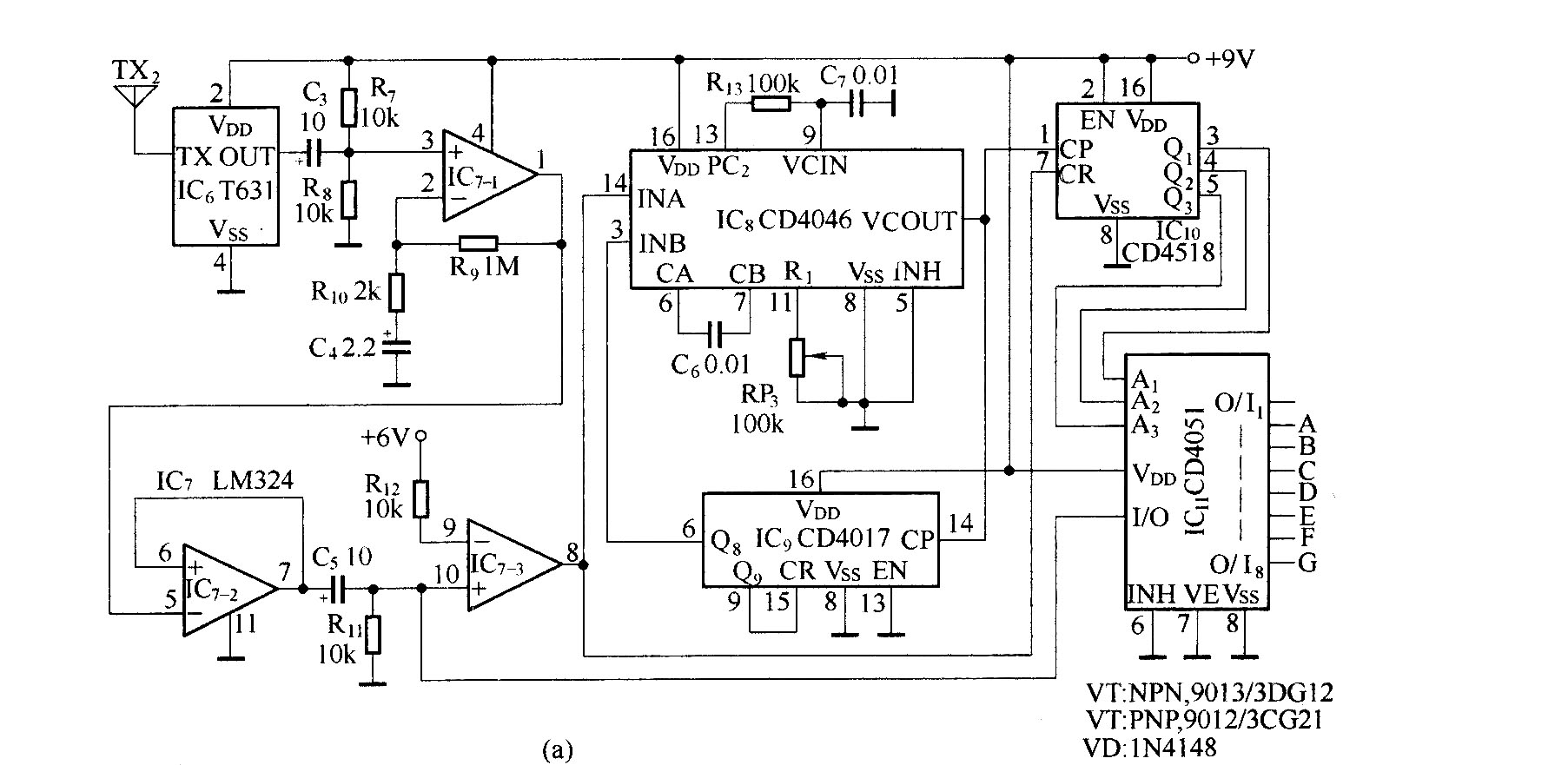

玩具汽车遥控电路由遥控发射电路与遥控接收电路组成，接收电路有A、B、C、D、E、F、G七路输出，分别控制转向（图b）、左右转向灯（图c）、驱动电机（图d）、音乐片发声（图e）、刹车制动电磁铁和驱动尾部刹车灯LED5/LED6发光（图f）、前后大灯开关（图g）、电源（图h），如图1所示。
晶体管反相器电路如图1所示，其中(a)图为PNP型晶体管反相器，(b)图为NPN型晶体管反相器。
单相定量供电控制电路如图1所示，由负荷检测电路、电子开关、单稳定时电路、继电器控制电路等组成。负荷检测电路由互感器B和D1、C1、W1组成，用于检测电路负荷；电子开关由BG1、DW1和R1组成，受检测信号控制；由IC（555）和R3、C4等组成的单稳定时电路定时时间td=1.1R3C4，图示参数对应约4分钟。当用电超负荷时稳压管DW1击穿、BG1饱和导通，555因②脚低电平置位、③脚输出高电平使可控硅SCR导通、继电器J吸合、触点J1-1、J2-2断开切断220V电源；待4分钟后555输出低电平…

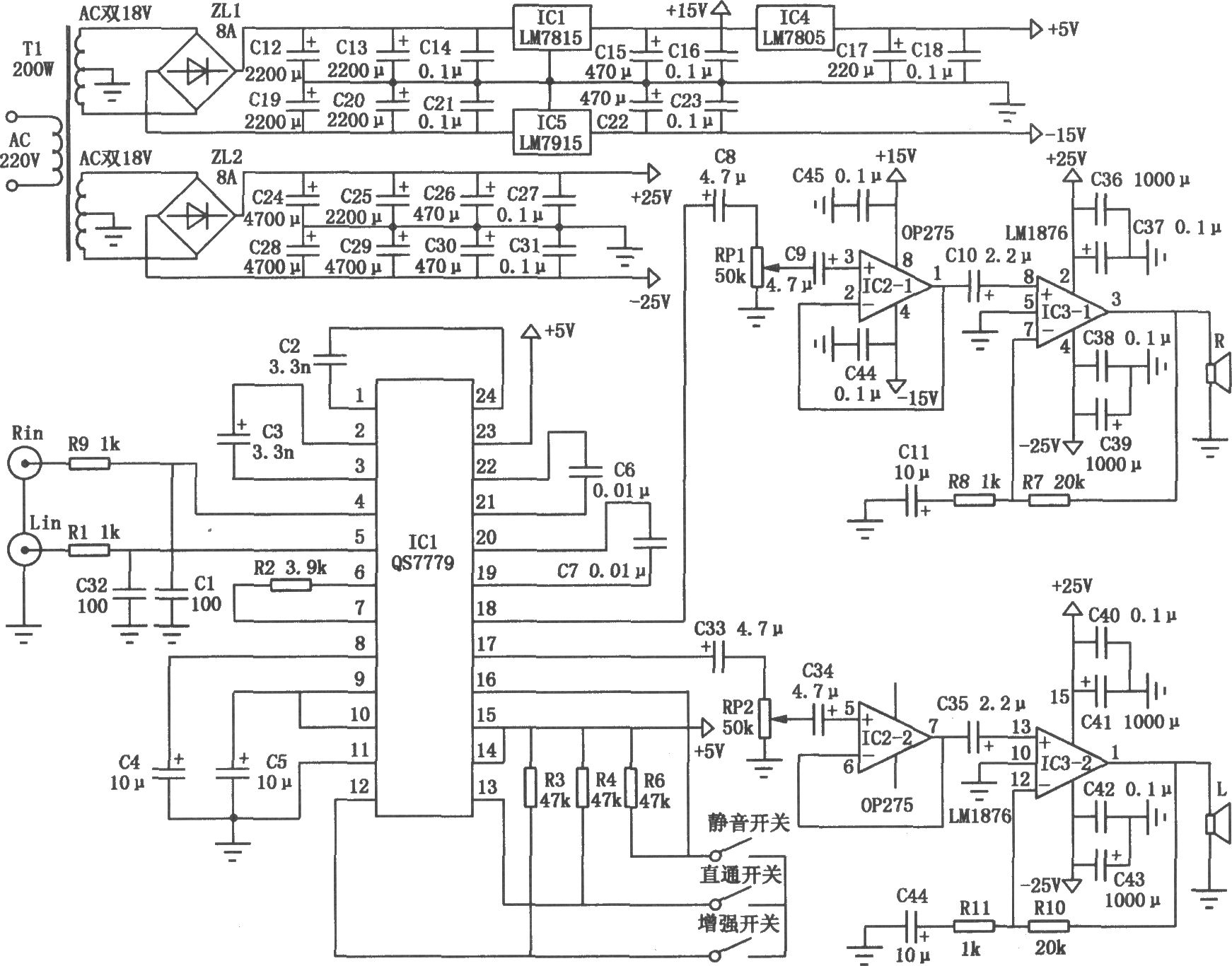

本电路为在PC机上听Hi-Fi音乐的有源功放。音效处理芯片ICl采用加拿大QSOUND公司的单片QS7779虚拟环绕电路，该电路内置杜比定向逻辑和杜比数码混合信号处理器：其一，可增强普通立体声信号效果；其二，播放DVD的杜比数码信号时能先解码再进行矩阵运算、虚拟化后从二声道输出；其三，可通过开关切换不同效果。

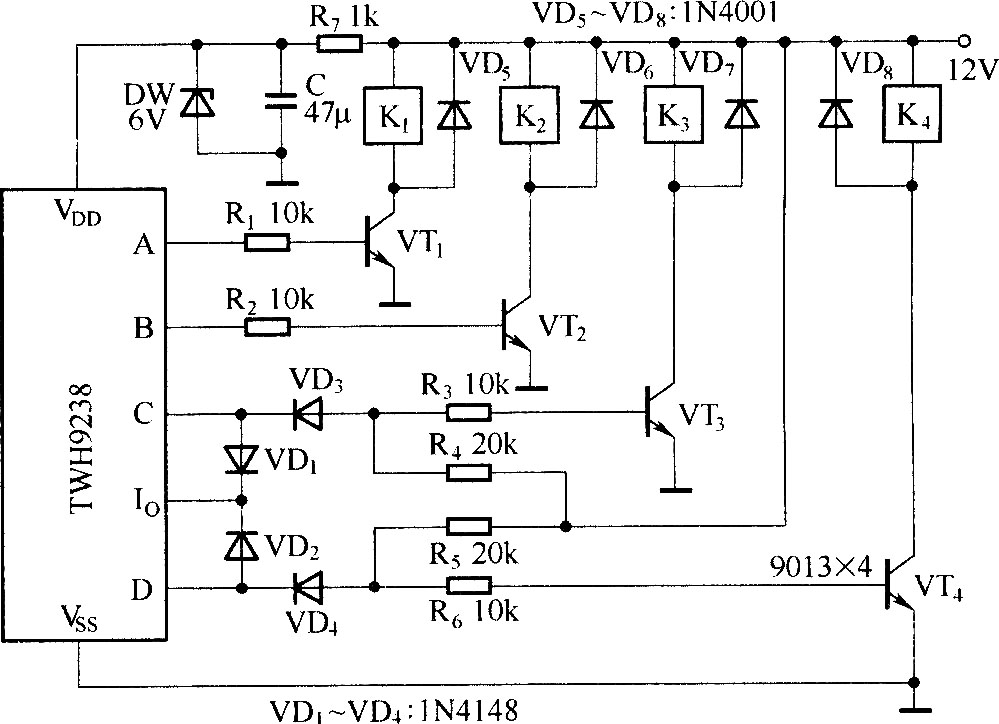

TWH9238的自锁、互锁混合型应用中，A、B两通道为互锁型输出，同一时间内只能有一路起控制作用；C、D两通道为非锁型输出接法，继电器K3、K4应采用自锁型继电器，若用普通继电器应在VT3、VT4的后面（或输出端C、D）加接一组双稳态电路。

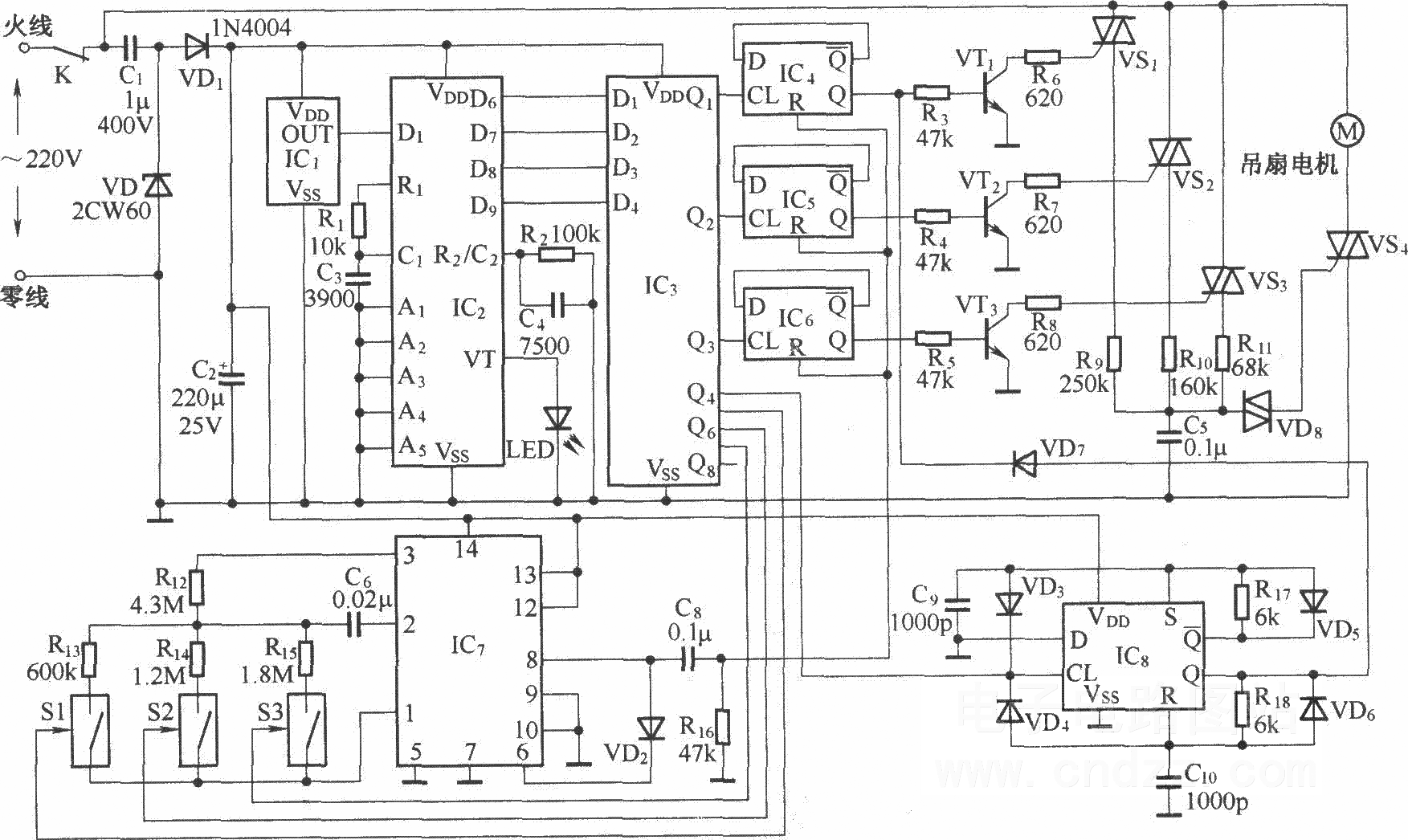

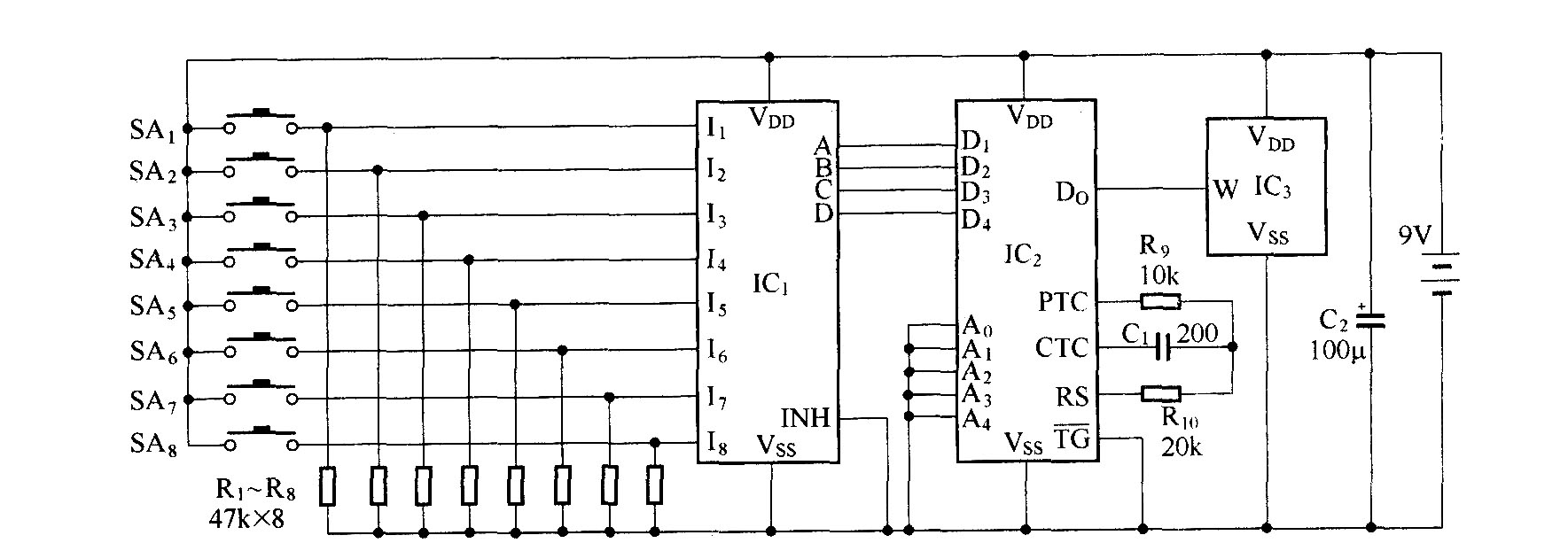

吊扇无线遥控电路由发射电路和接收电路组成。发射电路中：IC1为10线-4线优先编码器CD40147，IC2为数字编码器MC145026，IC3为长波发射组件T630。接收电路中：IC1为长波接收组件T631，IC2为数字译码器MC145027，IC3为4-16线译码器CD4514。吊扇无线遥控发射电路与接收电路如图1所示。
程序控制电路如图1所示，由循环程序单稳定时电路、开机触发电路等组成。4块555电路IC1～IC4分别组成不同定时的单稳电路并串接循环触发；开机触发电路由IC7（CD4069）六反相器组成，使各单稳定时电路定时置位；IC6（CC4081）为四2输入与门，IC5（CC4044）为四R-S锁存器。按下启动按钮后IC1置位、进入单稳态暂稳状态，即第1个程序运行；暂稳结束时第1个程序运行结束，通过与门电路给FF1（RS触发器）复位，同时启动程序II和触发器IC2，如此循环进行程序控制。每次程序定时时间由该…

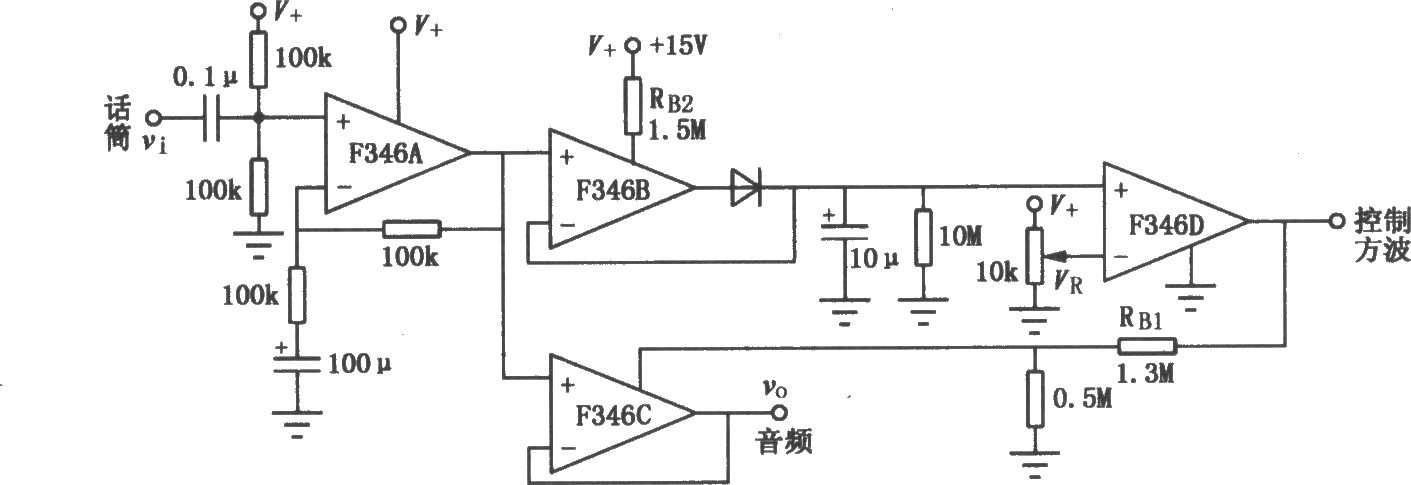

采用四程控集成运放F346组成的音频起动开关放大电路如图1所示。程控运放的恒流源电路可由外部控制，当恒流源注入偏流时运放处于工作状态、否则截止；改变偏流值时运放参数也随之改变。运放A组成同相放大器，其输出分两路：一路进入半波整流器B，另一路进入接成跟随器形式的放大器C；运放D作为电压比较器，其参考电压VR加至反相输入端。

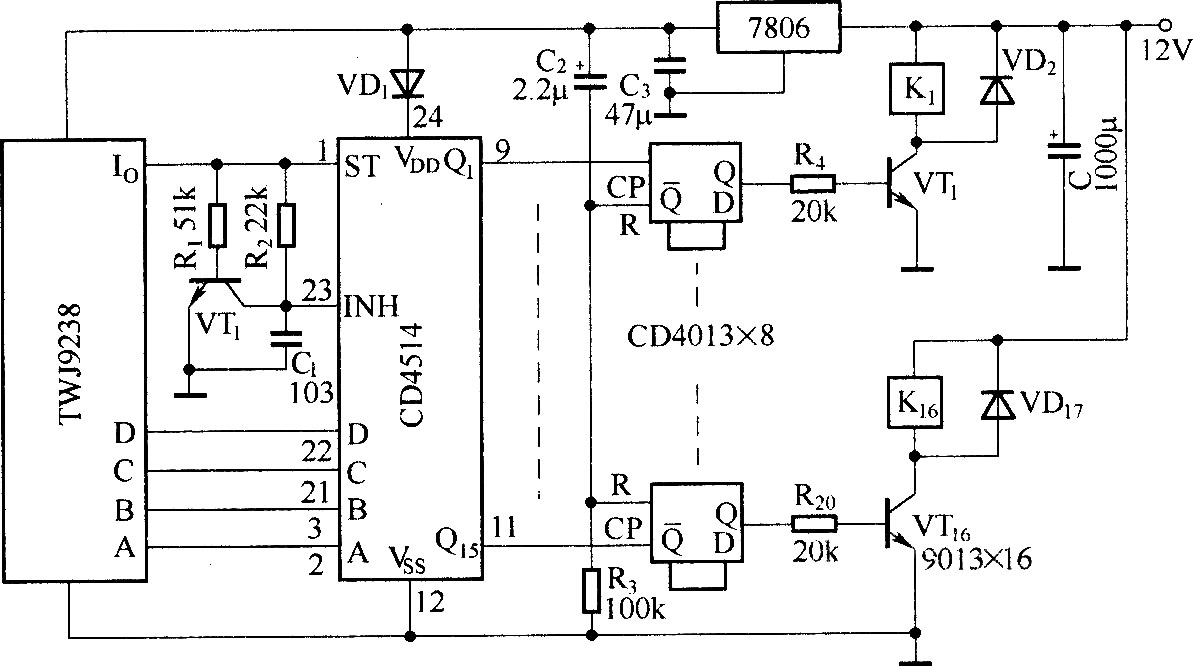

通过二次译码电路CD4514组成的十六路输出控制电路，在CD4514的十六个译码输出端各连接一个由双D触发器CD4013组成的双稳态电路，每一双稳态电路的Q输出端通过一个晶体管驱动器接一个直流继电器。
多功能电子控制电路如图1所示，由降压整流电路、多谐振荡器、计数电路、可控硅控制电路等组成，其中降压整流电路为整个控制器提供直流电压。由IC1（555）和W1、R1、W2、R2、C1等组成的多谐振荡器，振荡周期T=t充+t放=0.693(R1+Rw1+2R2+2Rw2)C1，其中t充=0.693(R1+Rw1+R2+Rw2)C1对应555输出高电平时间、t放=0.693(R2+Rw2)C1对应输出低电平时间。充电时间远大于放电时间，即继电器J吸合时间大于释放时间，控制电扇吹阵风；调节W2可改变阵风…
