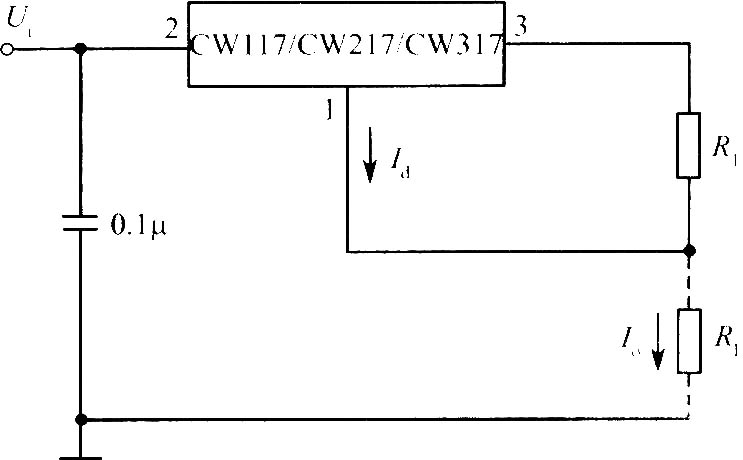

三端可调集成稳压器基准电压很低（1.25V），维持输出稳定的能力强，且调整端电流很小（约50μA）且稳定（仅0.5μA变化），故可组成电流恒定、效率较高的恒流源，标准恒流源电路如图28所示。输出电流Io=Id+1.25/R1；因Id较小，可近似取Io≈1.25/R1。

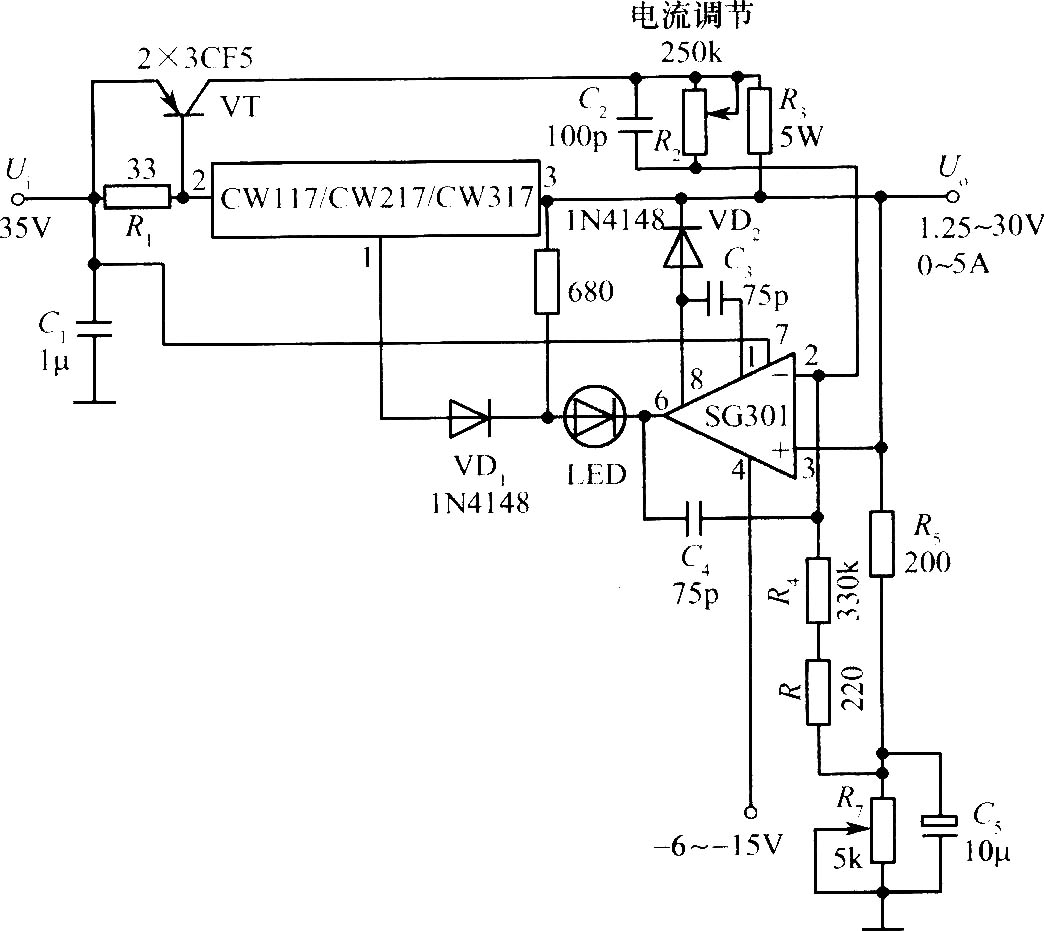

图20为恒压/恒流电源原理图，由扩展电流、恒压与恒流三部分组成。两只功率晶体管3CF5并联作为扩流管，R3为限流电阻，R2为电流调节电位器，R为电压调节电位器。工作原理与大电流集成稳压电源及恒流源相同，可提供1.25～30V稳压输出和0～5A恒流输出。

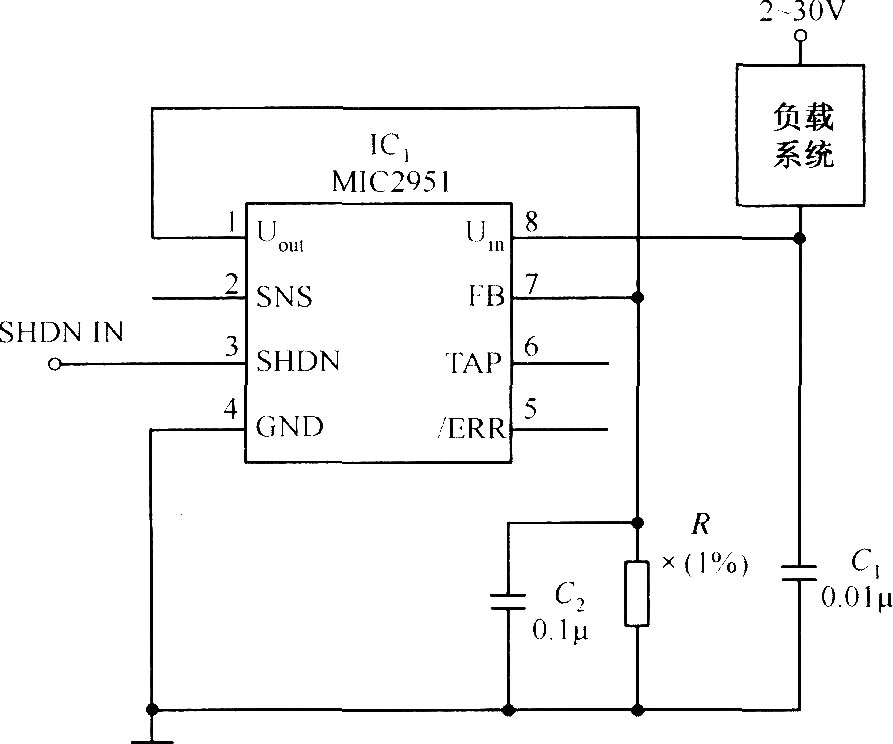

采用MIC2951构成的低漂移恒流源电路如图7所示，恒流源输出电流IL=1.23V/R。为保证MIC2951输出电流不超过150mA，R的精度要求为1%。

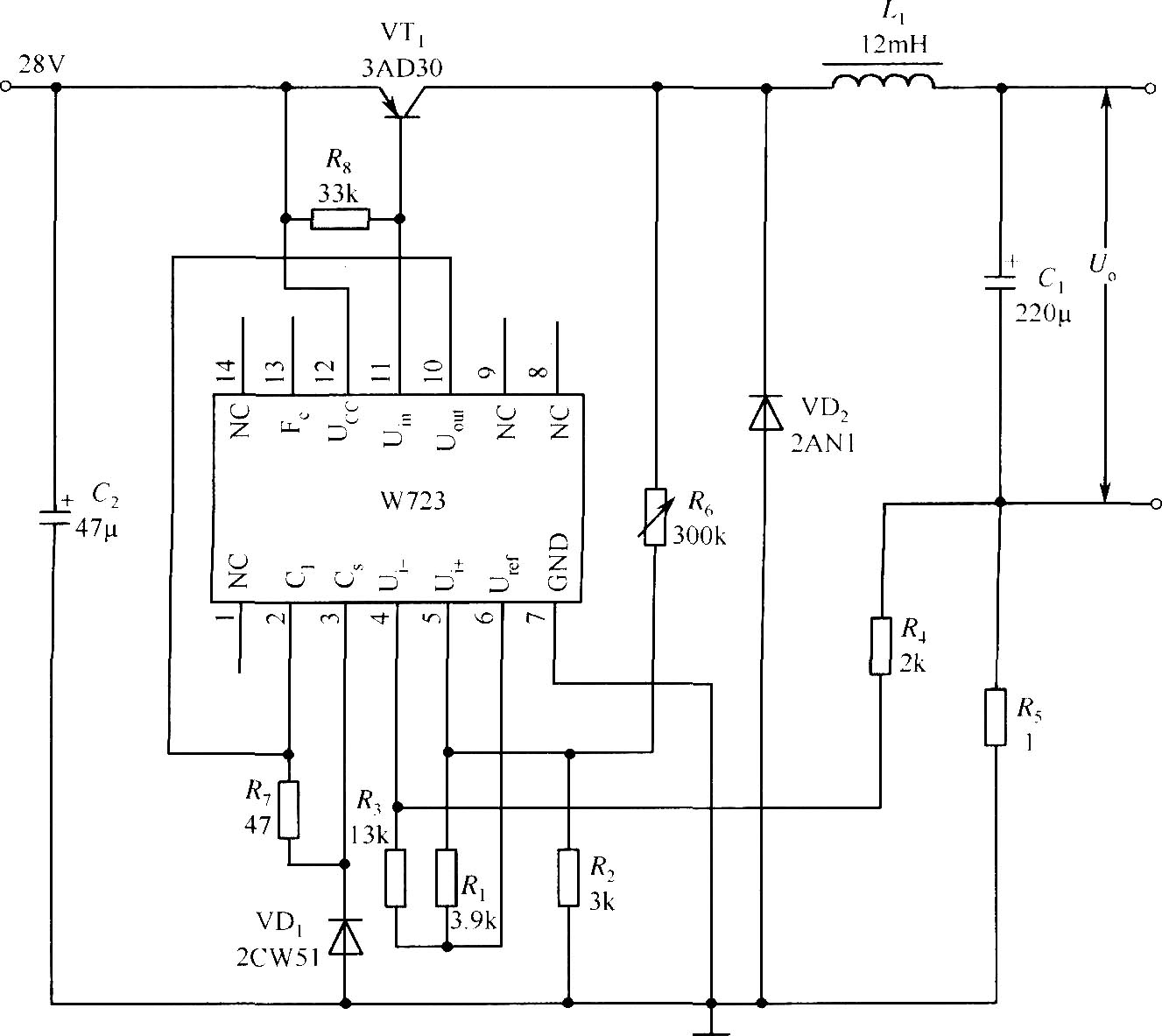

W723多端可调正集成稳压器组成的固定电流开关稳压器应用电路如图2所示，输出电流1A。W723参考基准电压（约7.2V）经R1、R2分压，将约3V电压加至同相输入端；同时又经R3、R4分压后加至反相输入端，R4低端接分流电阻R5。当反相与同相输入端近似平衡时，R5上的压降约为1V。R6用于调节输出纹波电流。当反馈电流增大时，稳压单元输出级导通，W723的Uin端产生12mA电流脉冲，驱动三极管VT。稳压二极管VD1偏置输出级，VD2用于消除反向尖脉冲。C1与电感L组成滤波器，平滑开关输出波形。电…

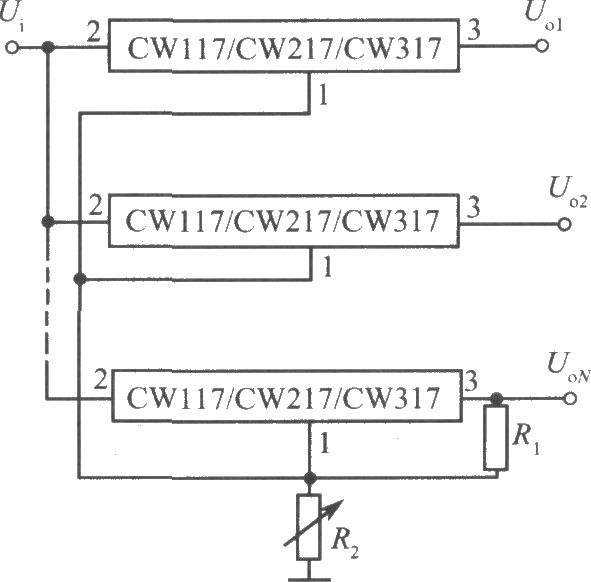

在大型整机中，为免除庞大笨重的集中电源系统并保证各印刷电路板供电稳定，常要求每块印刷电路板均装配集成稳压电源，并使各电源集中控制以获得一致输出电压。利用三端可调集成稳压器可满足该需求，电路如图28所示。各稳压器输入端连接后由同一电源Ui供电，各调整端亦相互连接，由R1、R2统一设定输出电压。为保证每路输出偏差不大于100mV，要求各印刷电路板负载电流不小于10mA，否则输出偏差将明显增大。

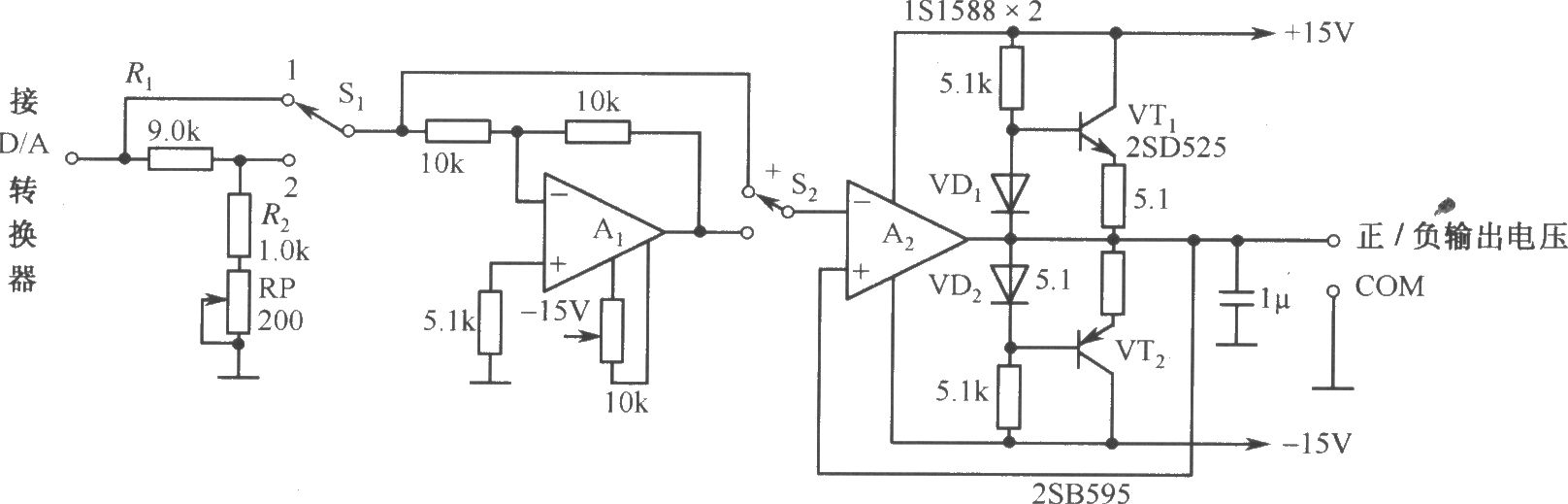

图20为输出电压0～9.99V的数字式程控基准电压源电路，由12位D/A转换器DAC-80-CCD-V与VT1、VT2等构成的电流放大器组成。作为实验与调整用基准源，其输出电流限于100mA。若步进电压为1mV，需在D/A转换器后接入由R1、R2构成的衰减器，使输出电压为0～9.99V。RP1用于满度调整，RP2用于调零。

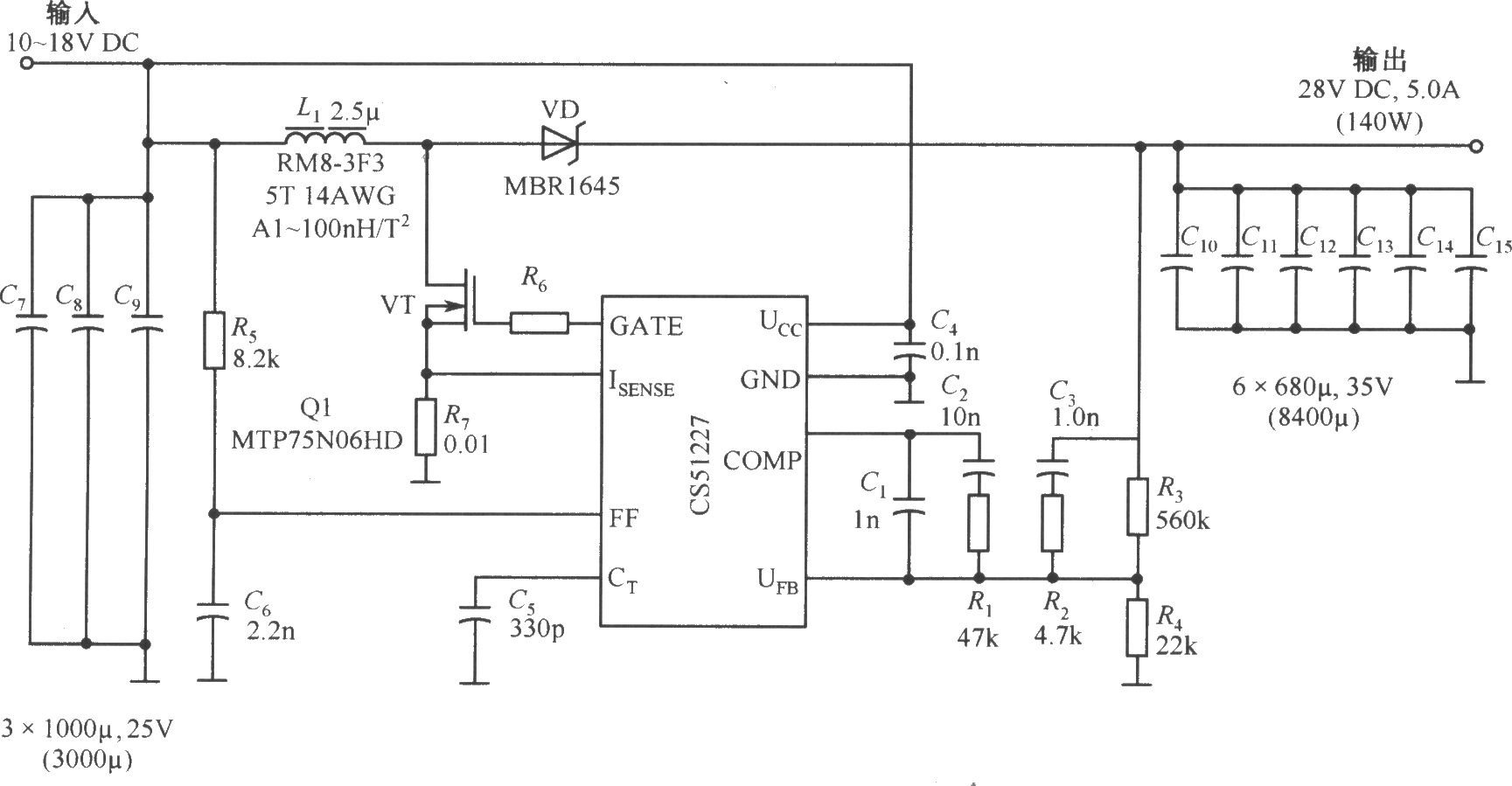

由CS51227构成的输出28V（±1%）/5A直流稳压电源电路如图18所示。CS51227为电压型PWM控制器，开关频率最高可达1.0MHz，启动电压4.7V，启动电流75μA。本电源输入电压10～18V，输出电流0～5A，开关频率250kHz，输出纹波150mVp-p，效率90%。

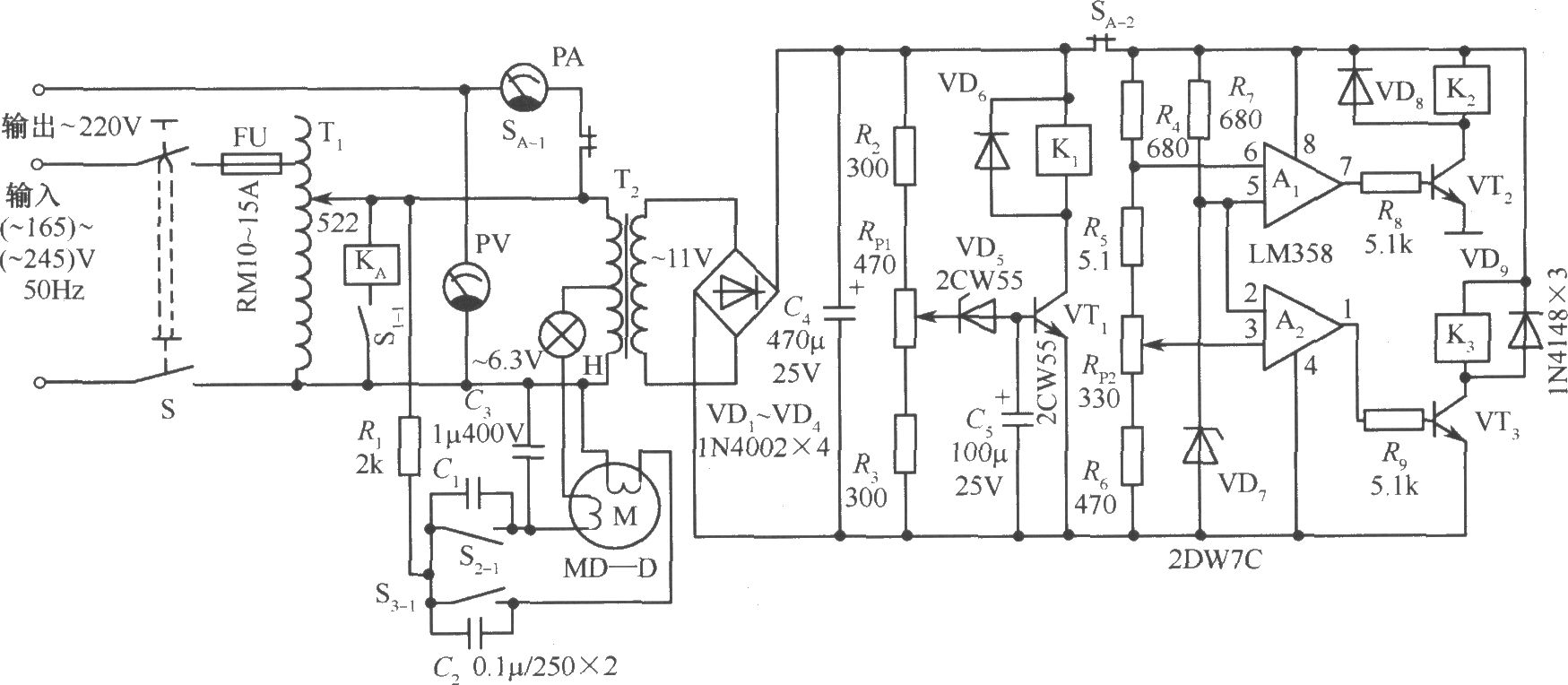

该电源为交流伺服系统控制的全自动交流稳压电源（图16）。当输入电压或负载变化引起输出电压波动时，它能迅速自动调整，使输出电压稳定于220V。适用交流输入电压范围165～245V，最大输出功率3000W，最大输出电流3.6A，工作效率高于98%。

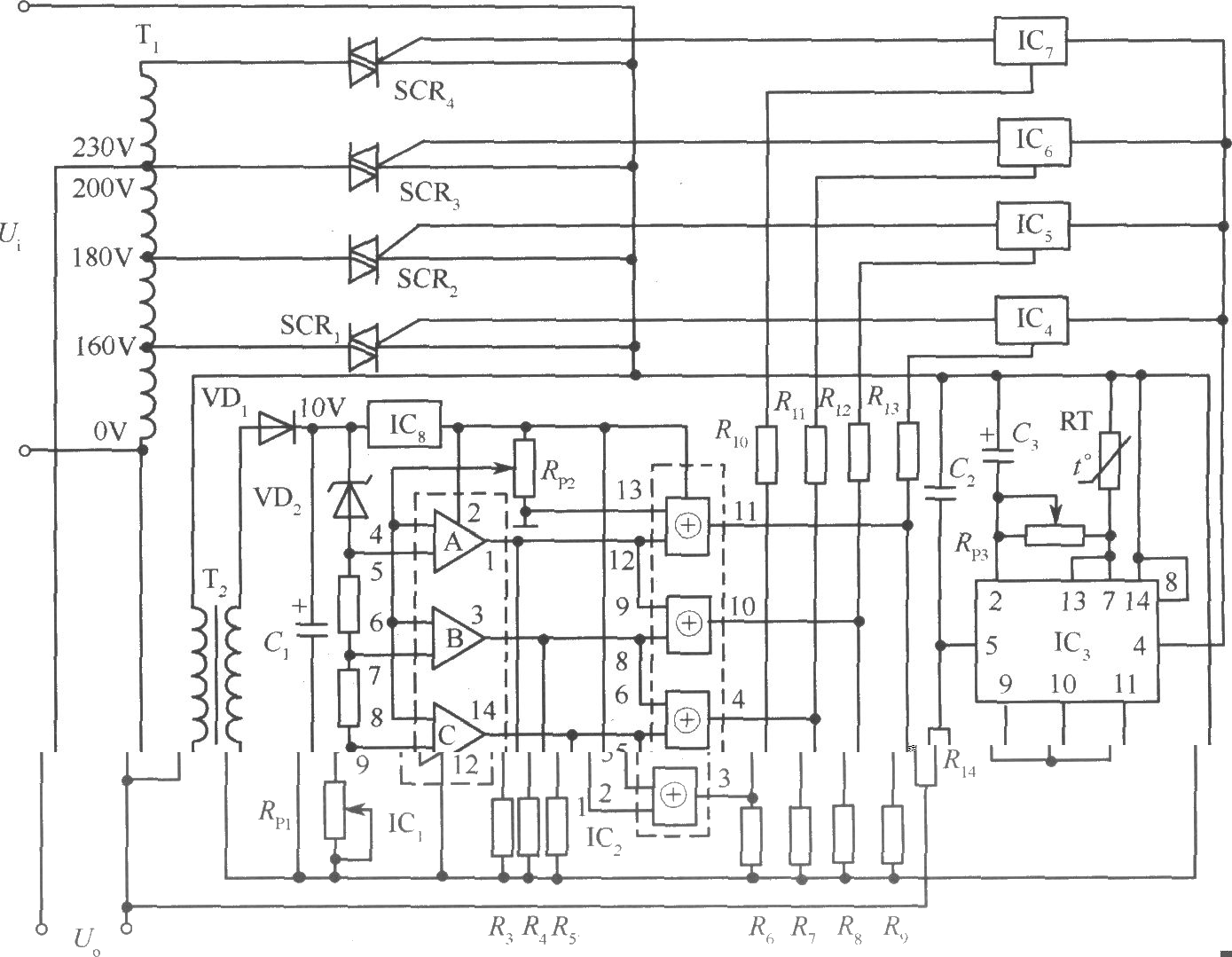

该自动调压式稳压电源电路如图15所示。IC1等元件构成电压比较器，通过对取样电压与基准电压的比较，控制双向可控硅的导通状态，进而实现输出电压的自动调节。主要元件：T1为自耦变压器，Y2为取样变压器，IC1为LM339，IC2为CD4070，IC3为TWH9205，IC4～IC7为TWH8778，IC8为W7806；R1、R2取150Ω，R3～R9取10kΩ，R10～R13取20kΩ，R14取20kΩ/4W；热敏电阻RT取47kΩ；RP1取680Ω，RP2取4.7kΩ，RP3取100kΩ；C1取4…

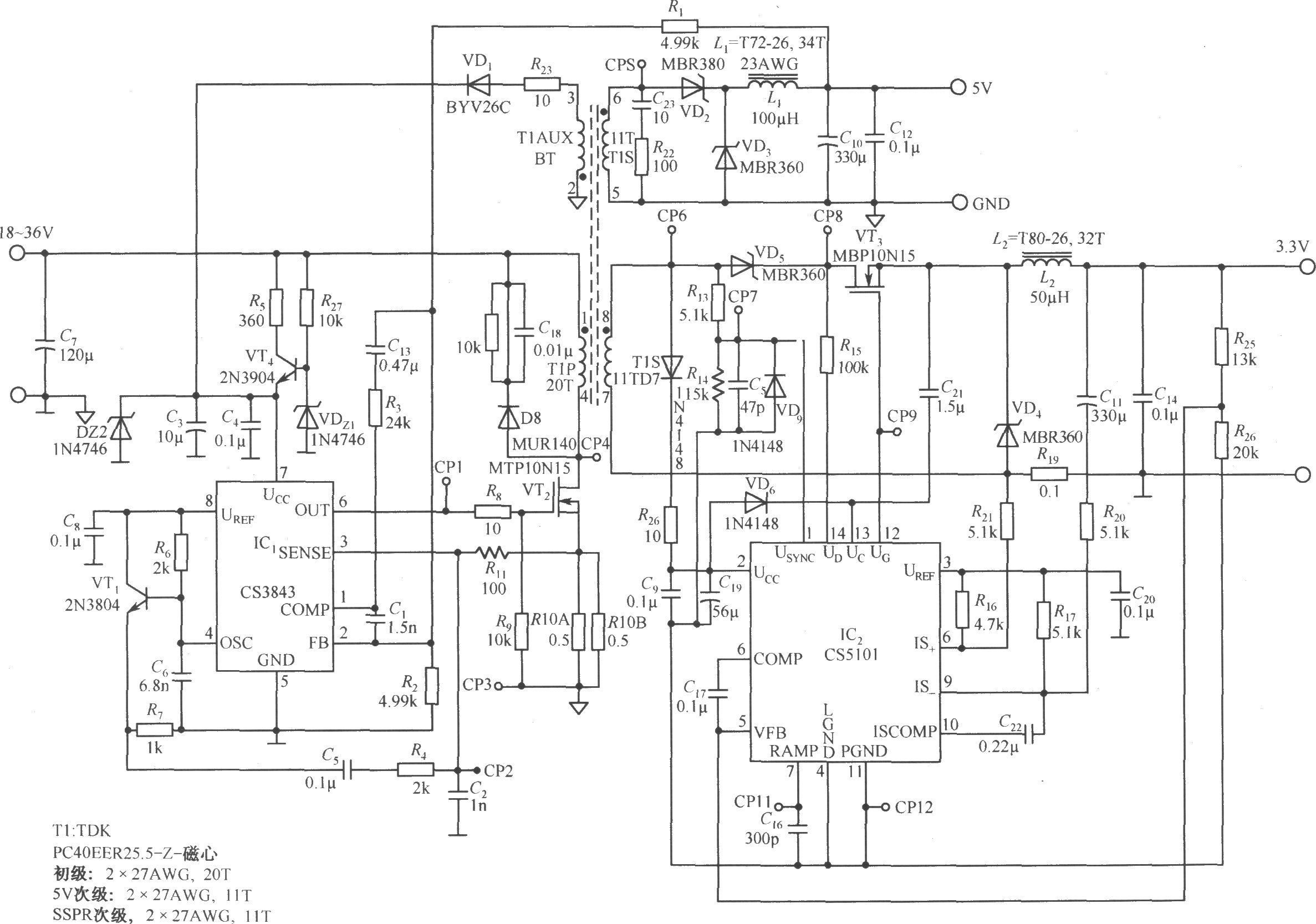

由CS3843与CS5101构成的输出5V/3.3V开关直流稳压电源电路如图13所示。CS3843为频率固定的PWM控制器，内置精调的振荡器可精确控制占空比，并带有温度补偿基准电压、高增益误差放大器、电流检测比较器及适用于驱动MOSFET的大电流推挽输出。CS5101为双极型次级边末级稳压器，稳压精度达1.0%，栅极驱动电压8.0～75V，工作电压（Ucc）8.0～45V，峰值输出电流1.5A，内置精度2.0%的精密基准与经过内部补偿的误差放大器。
