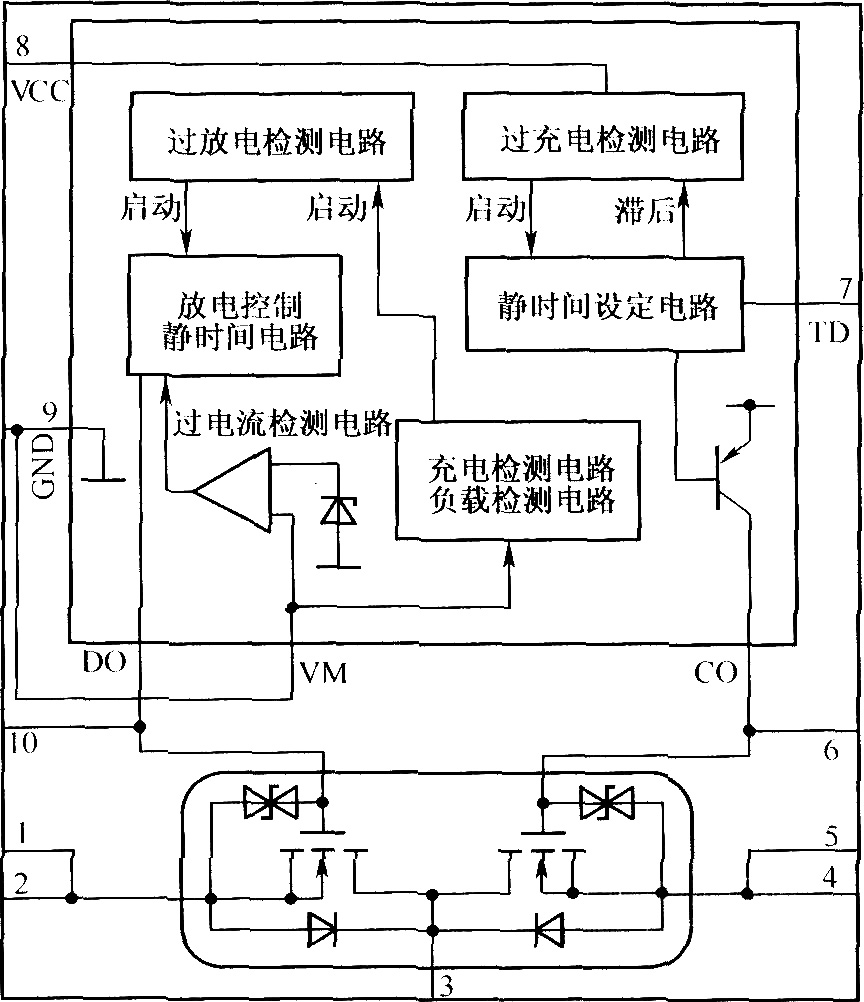

MCP组件是把集成保护电路与充放电控制置于同一封装中的多芯片封装产品，其内部结构框图如图1a所示，应用电路如图1b所示。

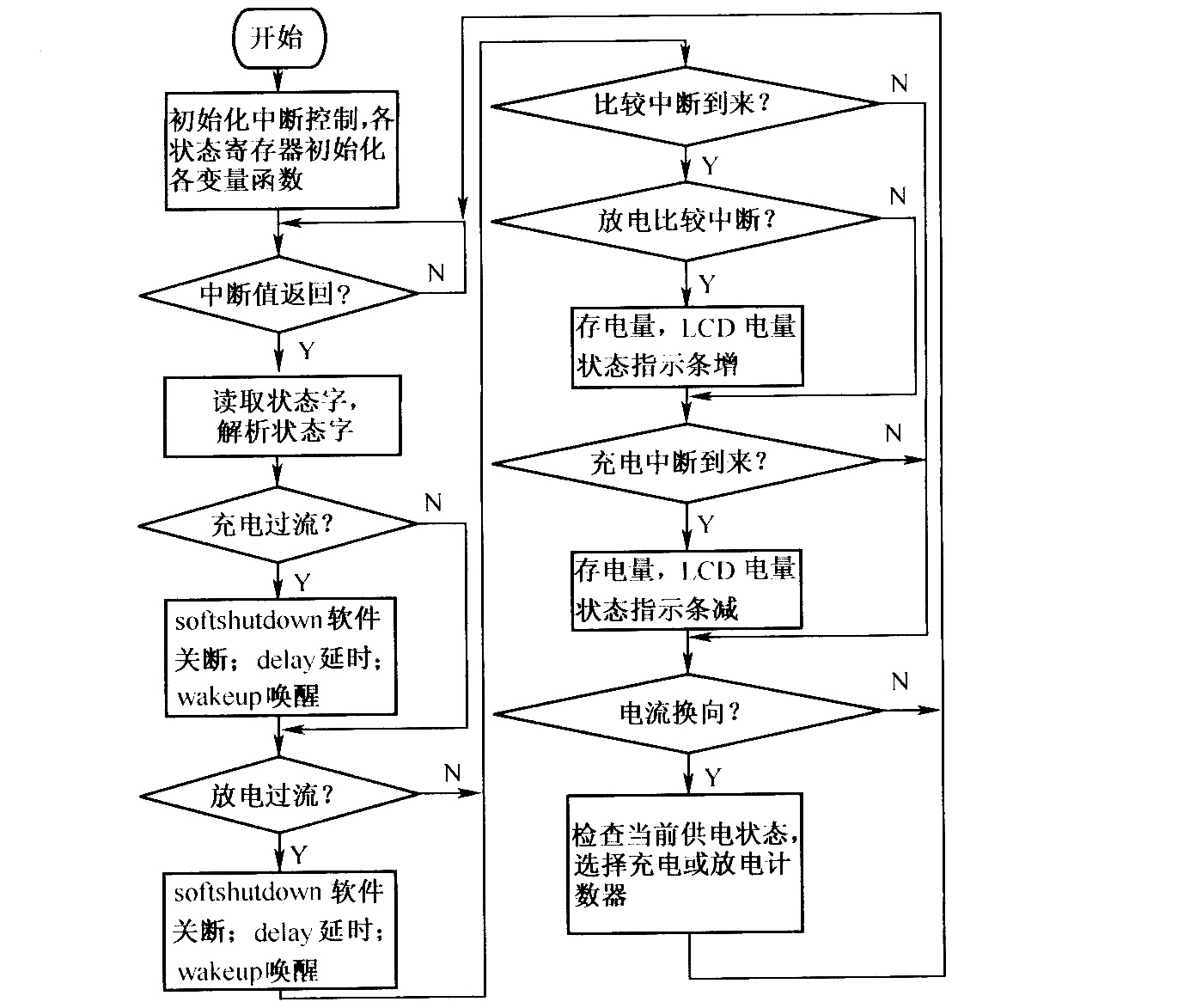

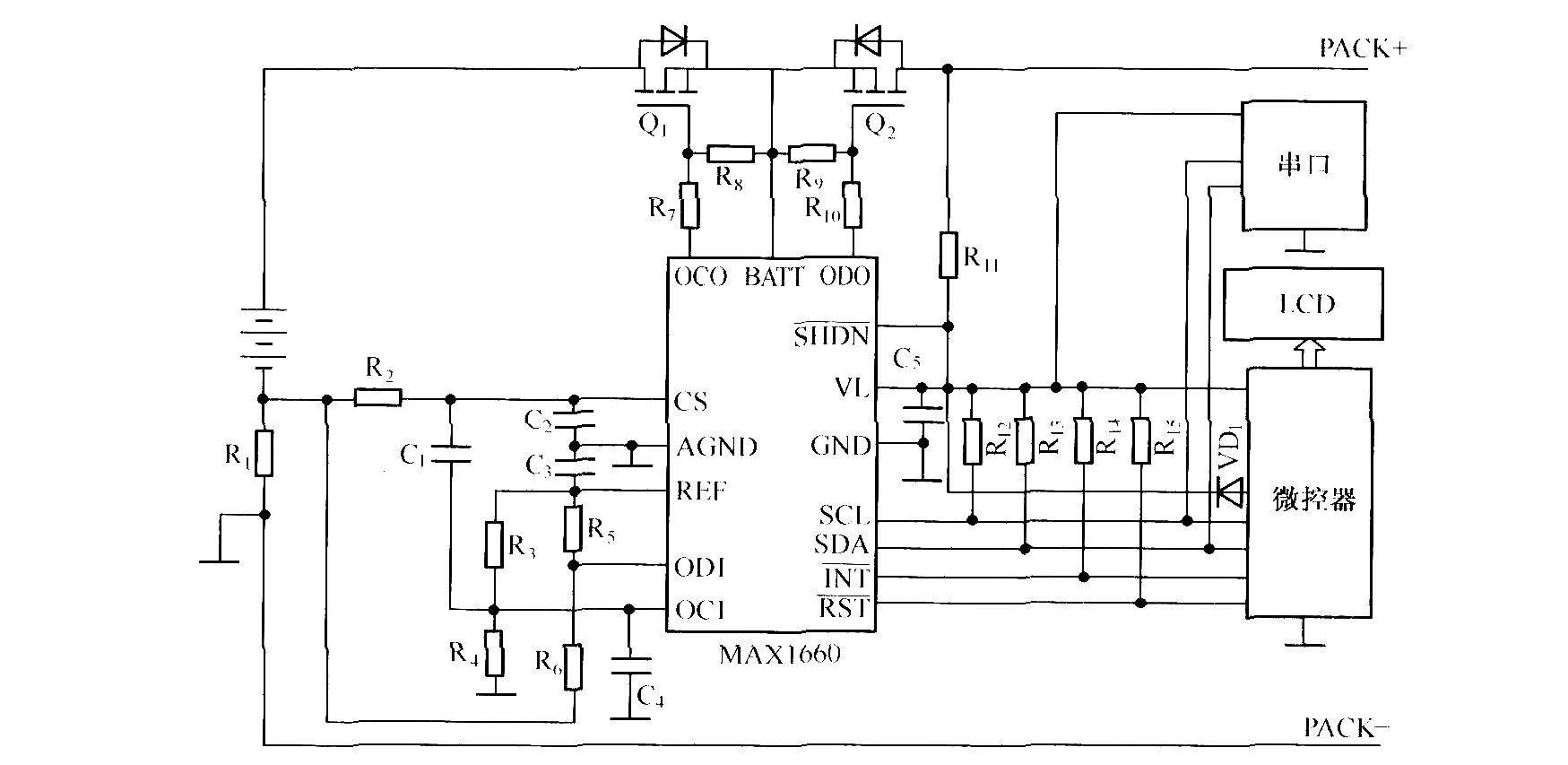

本电路作为便携式嵌入系统的附属电源模块，因成本限制采用镍氢电池。MAX1660既可监控锂离子电池也可监控镍基电池，而其他同类电池监控芯片一般仅针对锂离子电池。由MAX1660构成的系统，其软件采用查询机制，程序流程图如图1所示。

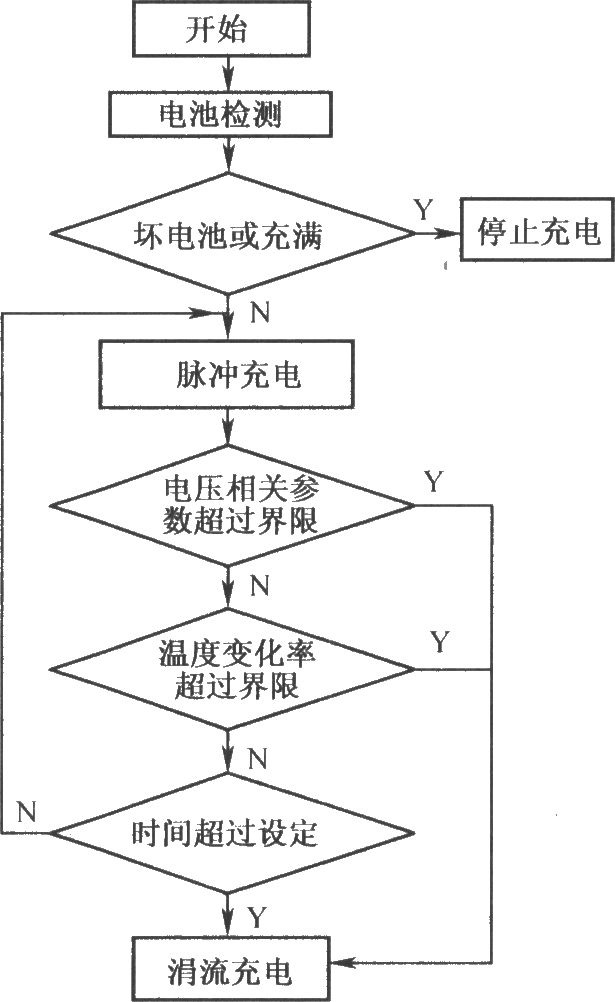

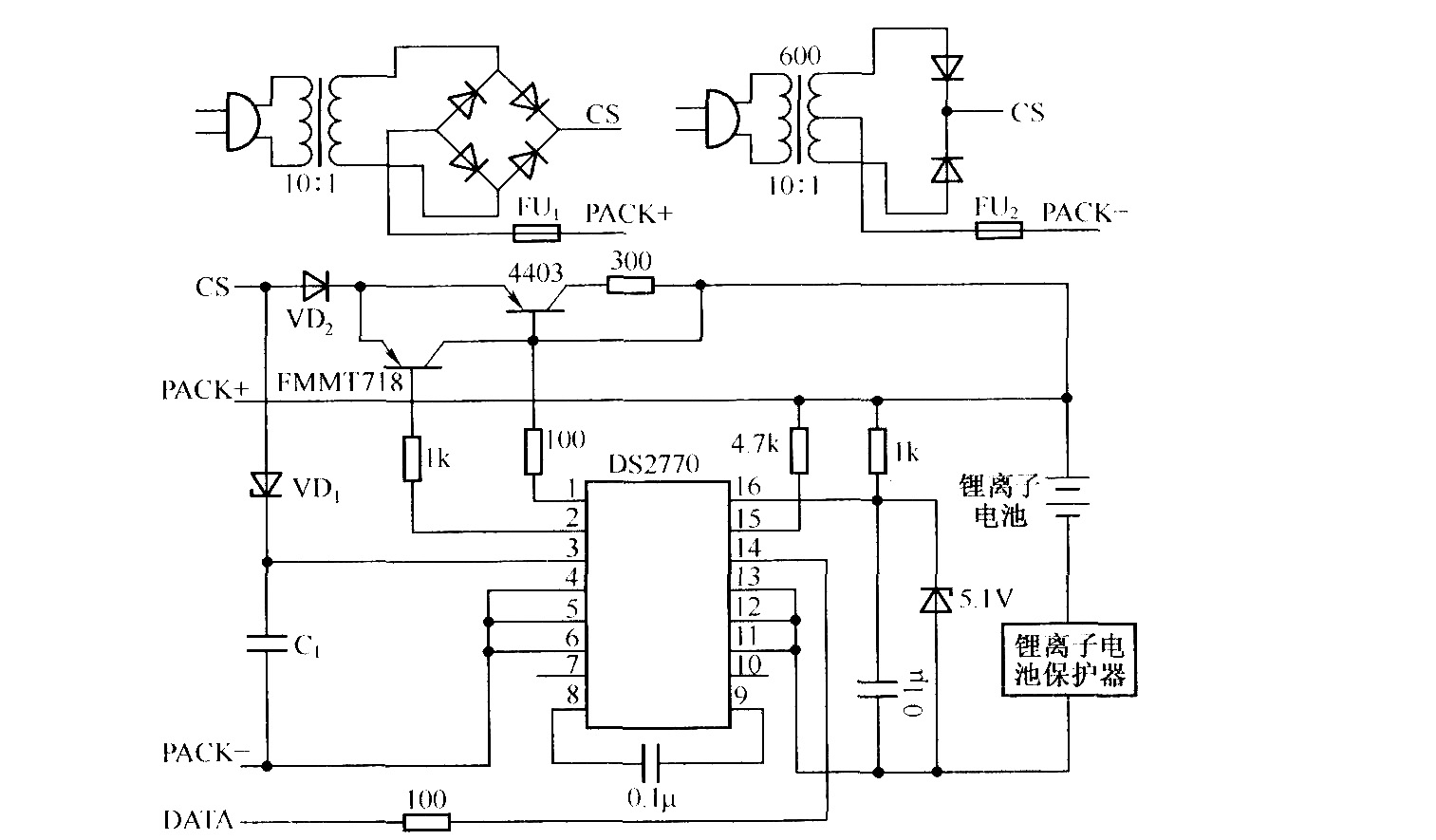

DS2770是Dallas Semiconductor（现Maxim-ADI）生产的电池电量计及锂基与镍基化学电池充电器控制芯片，可通过单线（1-Wire）接口与电源管理系统通信，读取电池电压、温度等检测信息，并读写E²PROM，广泛适用于便携式电子设备。基于DS2770的非稳压电源脉冲充电器如图1所示。

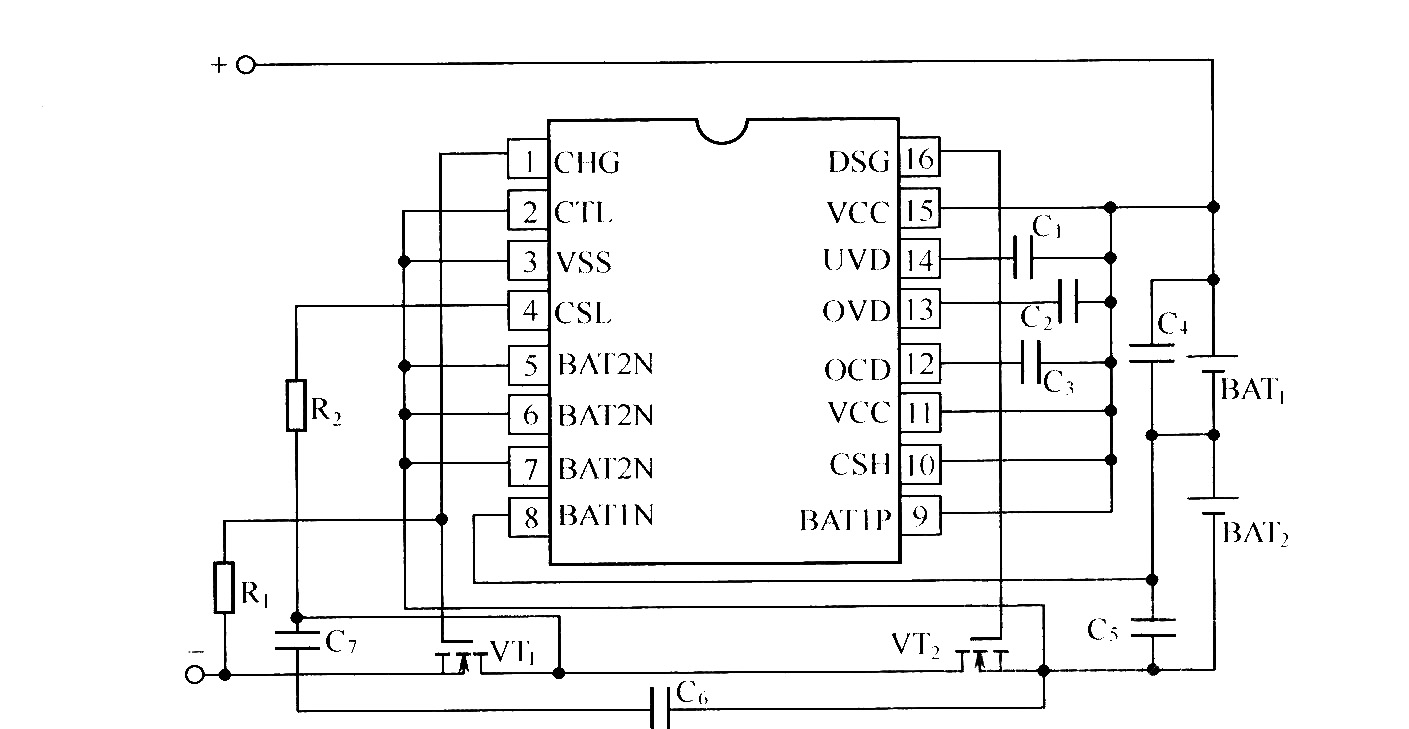

BQ2058T/X专门用于锂离子电池的串联组合，其中BQ2058T可实现两节锂离子电池串联，BQ2058X可实现3节或4节串联。其极低的工作电流使电池组在储存期间不会过放电，也不增加系统有效放电负载。在电池组内部，BQ2058T/X是低损耗充放电控制与保护系统的一部分。由BQ2058T组成的充放电保护器如图1所示。
分立器件的多功能充电器由基准电压源、恒压恒流电路、电压检测电路、电池最高温度检测电路及放电电路等部分组成，原理如图1所示。

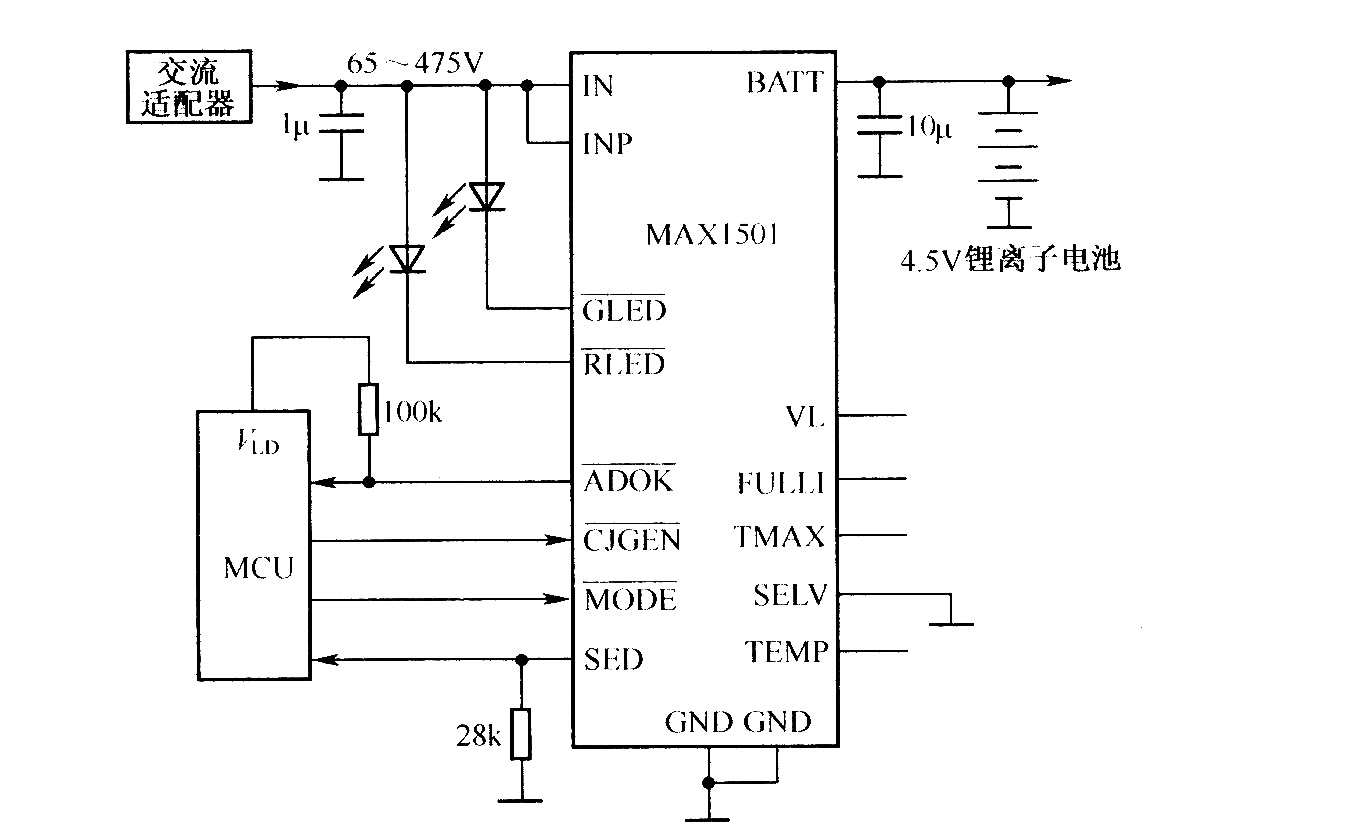

MAX1501为新一代充电芯片，采用后可简化充电器设计。将其配置成单节锂离子电池充电控制器或3节串联镍镉/镍氢电池充电控制器均可。由MAX1501组成的充电器电路如图1所示。

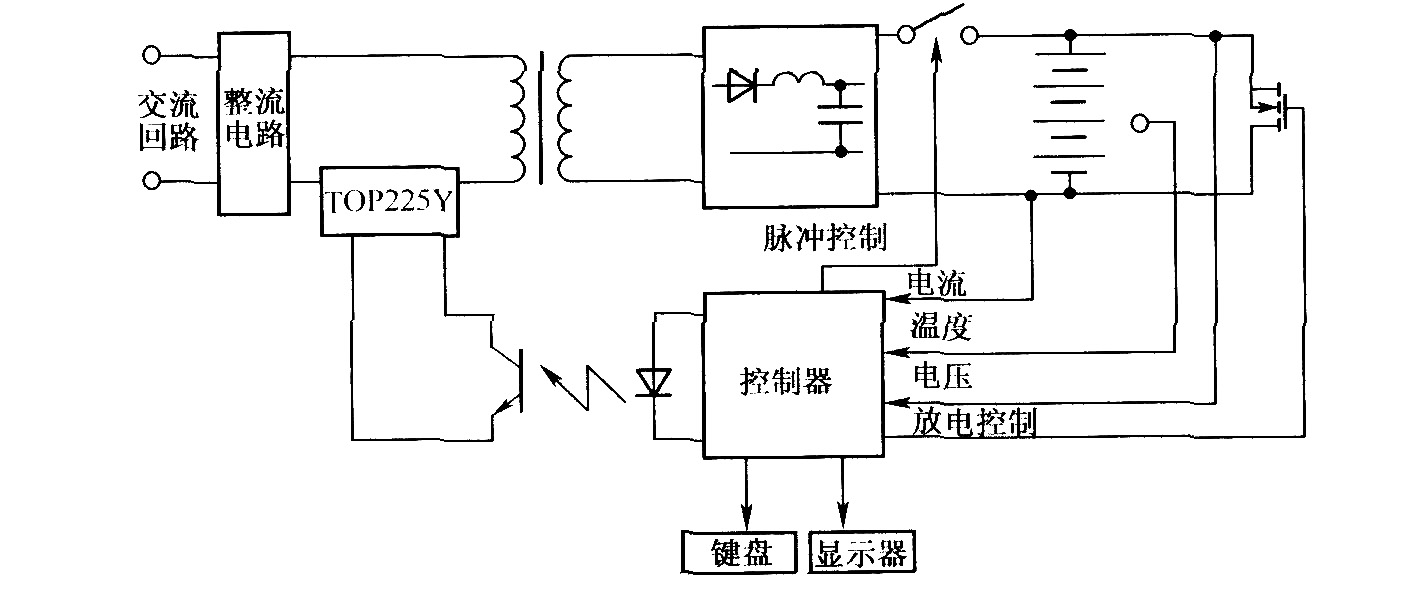

智能充电系统的充电回路采用新型单片电源芯片TOP225Y构成电源电路。该芯片为Power Integrations公司生产的三端隔离式PWM单片开关电源集成电路，将PWM电路与FET集成于同一芯片，具备PWM型开关稳压电源所需全部功能；通过高频变压器使输出与电网完全隔离，实现无工频变压器隔离的单片开关电源集成化。整个回路输出功率范围大、成本低、集成度高、电路设计简单。系统程序总体流程图如图42所示。

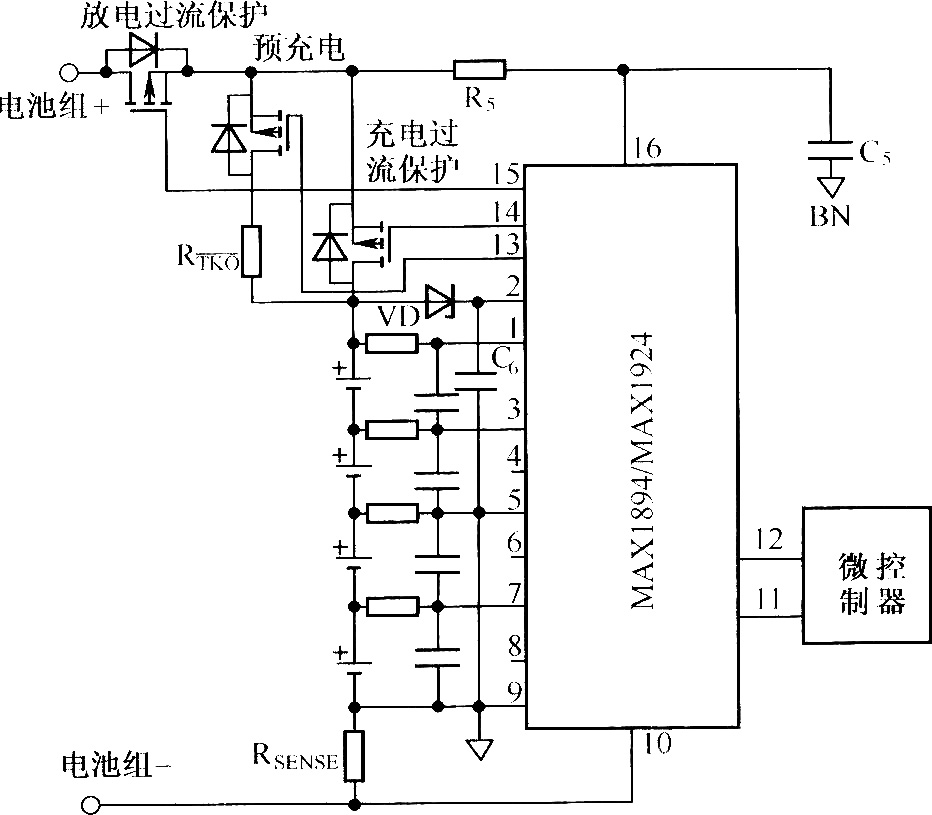

MAX1894/MAX1924组成锂离子电池保护电路，内含两个充电控制电路：快速充电电路与预充电电路。由MAX1894/MAX1924组成的具有预充电功能的典型应用电路如图40所示。

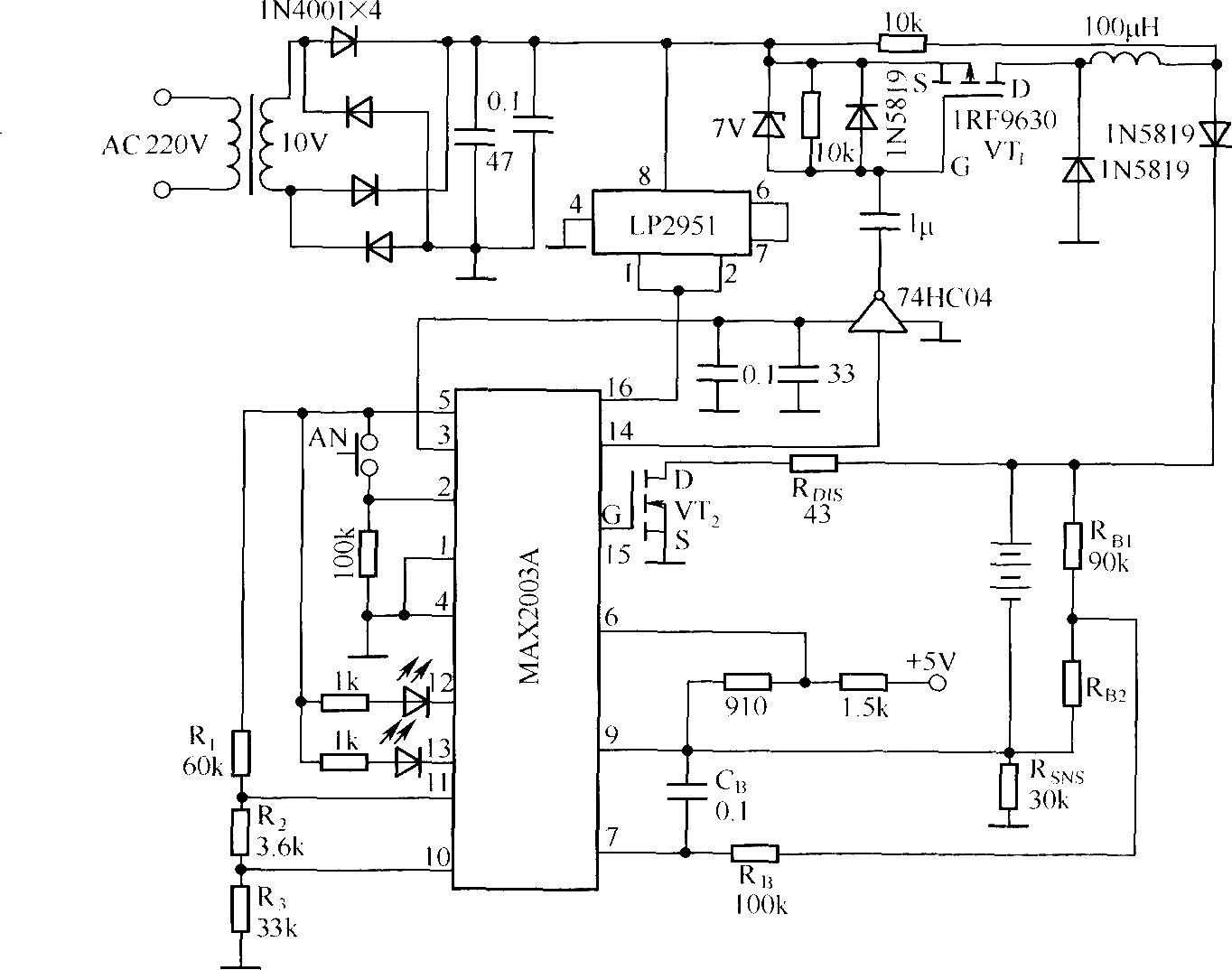

MAX2003A是镍镉/镍氢电池快速充电控制器，可实现充电过程自动化，整个充电过程安全可靠、灵活方便。由MAX2003A构成的快速充电器实用电路如图38所示。

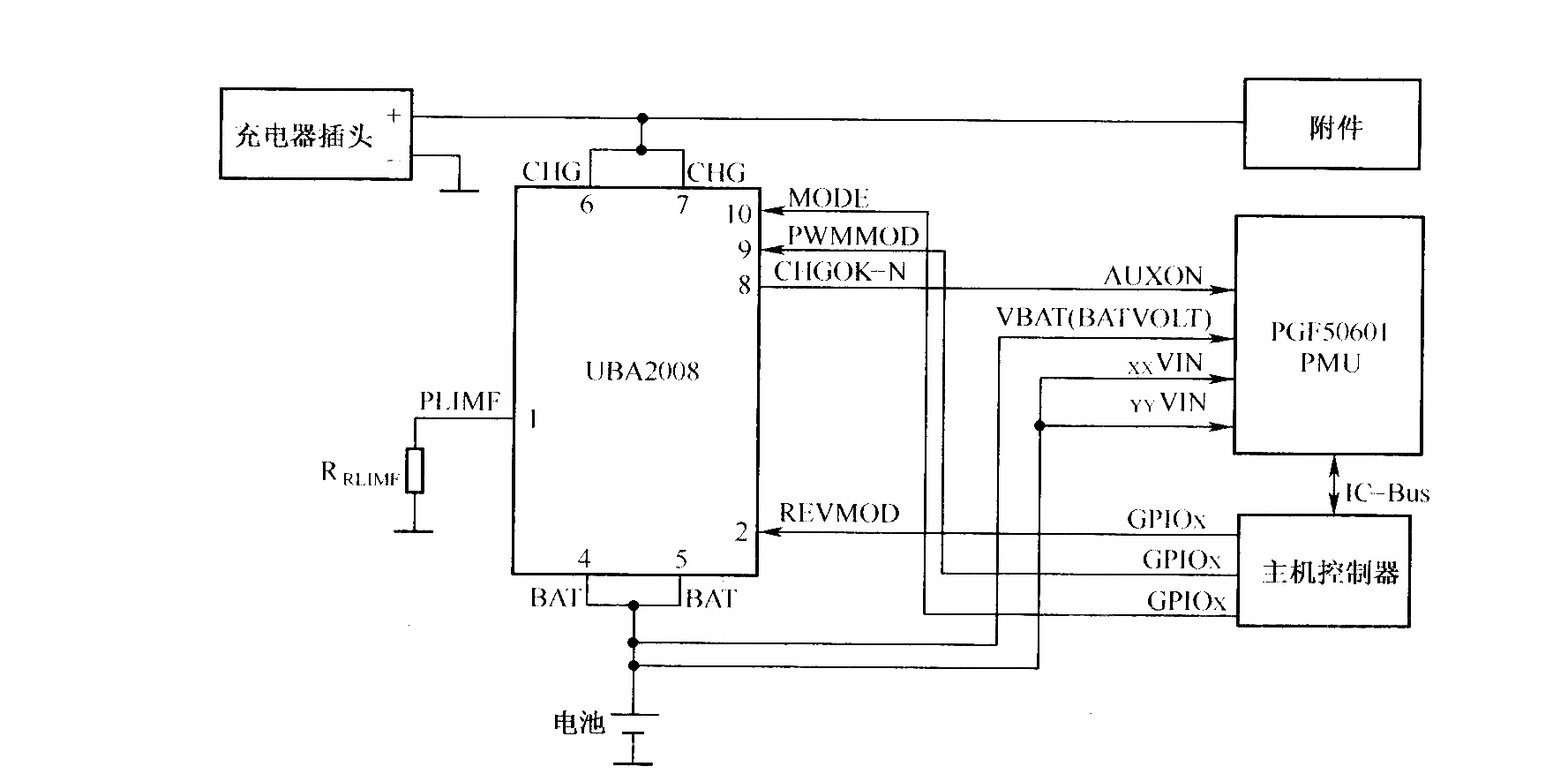

UBA2008是飞利浦公司推出的脉冲方式充电智能管理芯片，内部集成低阻值功率开关，可用于单节锂离子电池或3节镍氢电池在预充电或快速充电方式下的充电控制。器件具有电流限制、过压保护、温度保护与静电放电（ESD）保护等功能，集成充电过程安全机制，确保安全操作。采用UBA2008构成的充电电路如图36所示。
