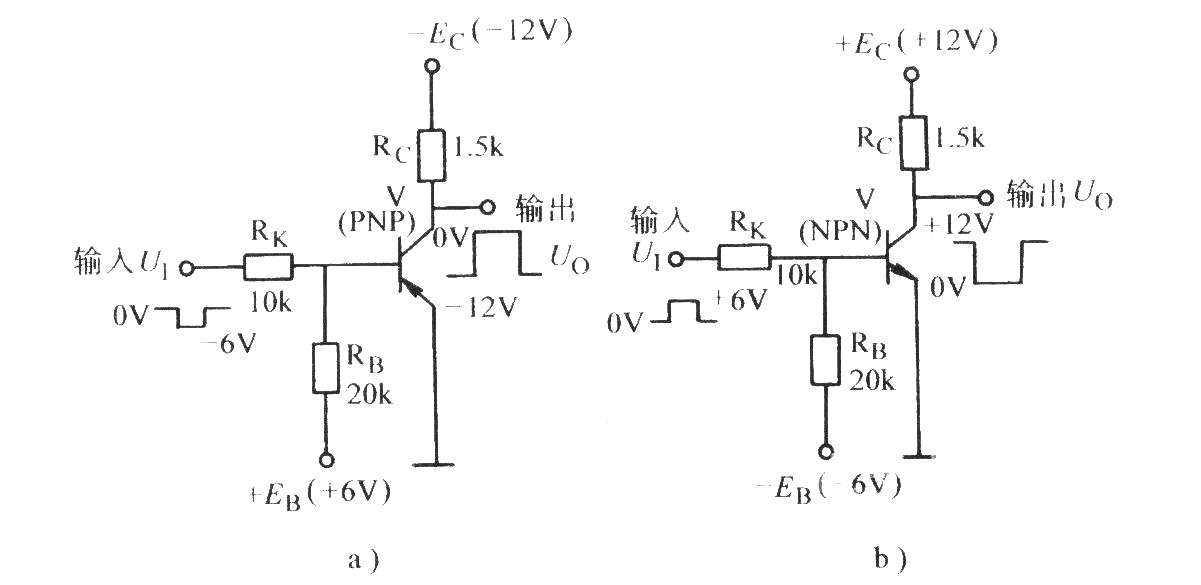

晶体管反相器电路如图1所示，其中(a)图为PNP型晶体管反相器，(b)图为NPN型晶体管反相器。

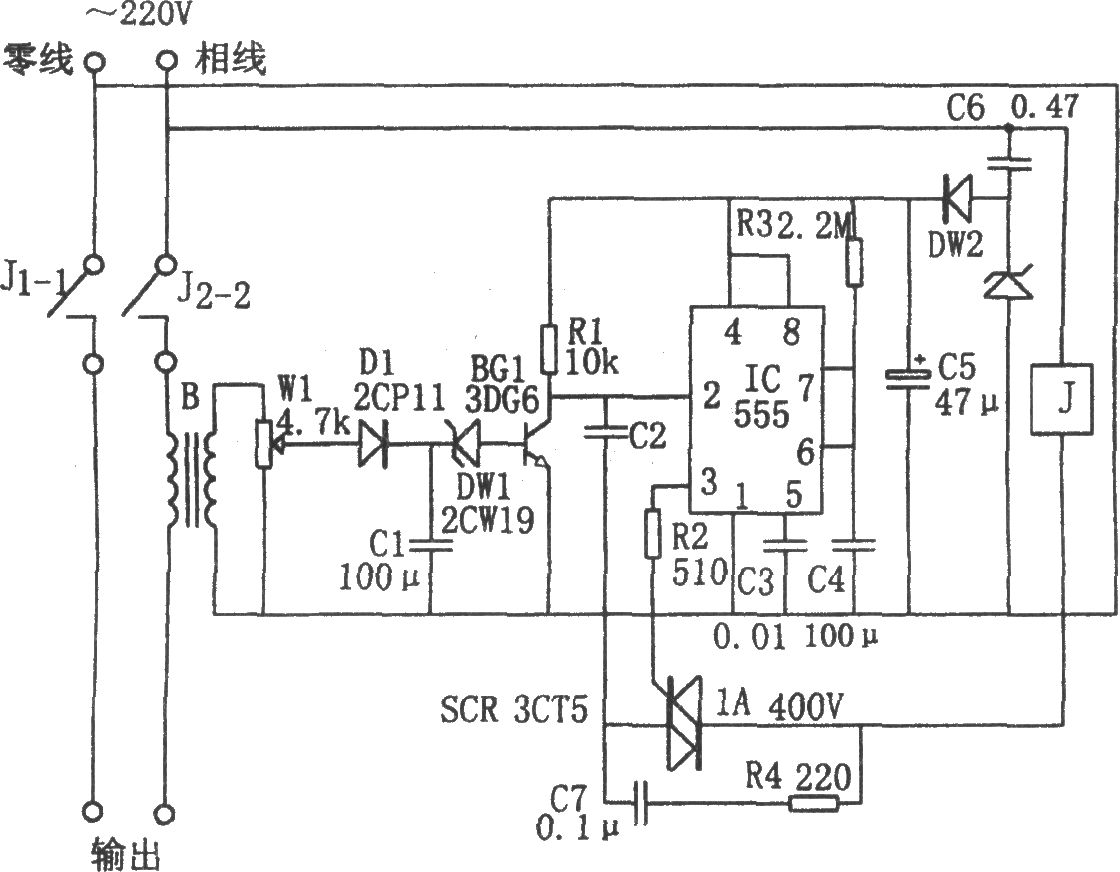

单相定量供电控制电路如图1所示，由负荷检测电路、电子开关、单稳定时电路、继电器控制电路等组成。负荷检测电路由互感器B和D1、C1、W1组成，用于检测电路负荷；电子开关由BG1、DW1和R1组成，受检测信号控制；由IC（555）和R3、C4等组成的单稳定时电路定时时间td=1.1R3C4，图示参数对应约4分钟。当用电超负荷时稳压管DW1击穿、BG1饱和导通，555因②脚低电平置位、③脚输出高电平使可控硅SCR导通、继电器J吸合、触点J1-1、J2-2断开切断220V电源；待4分钟后555输出低电平…

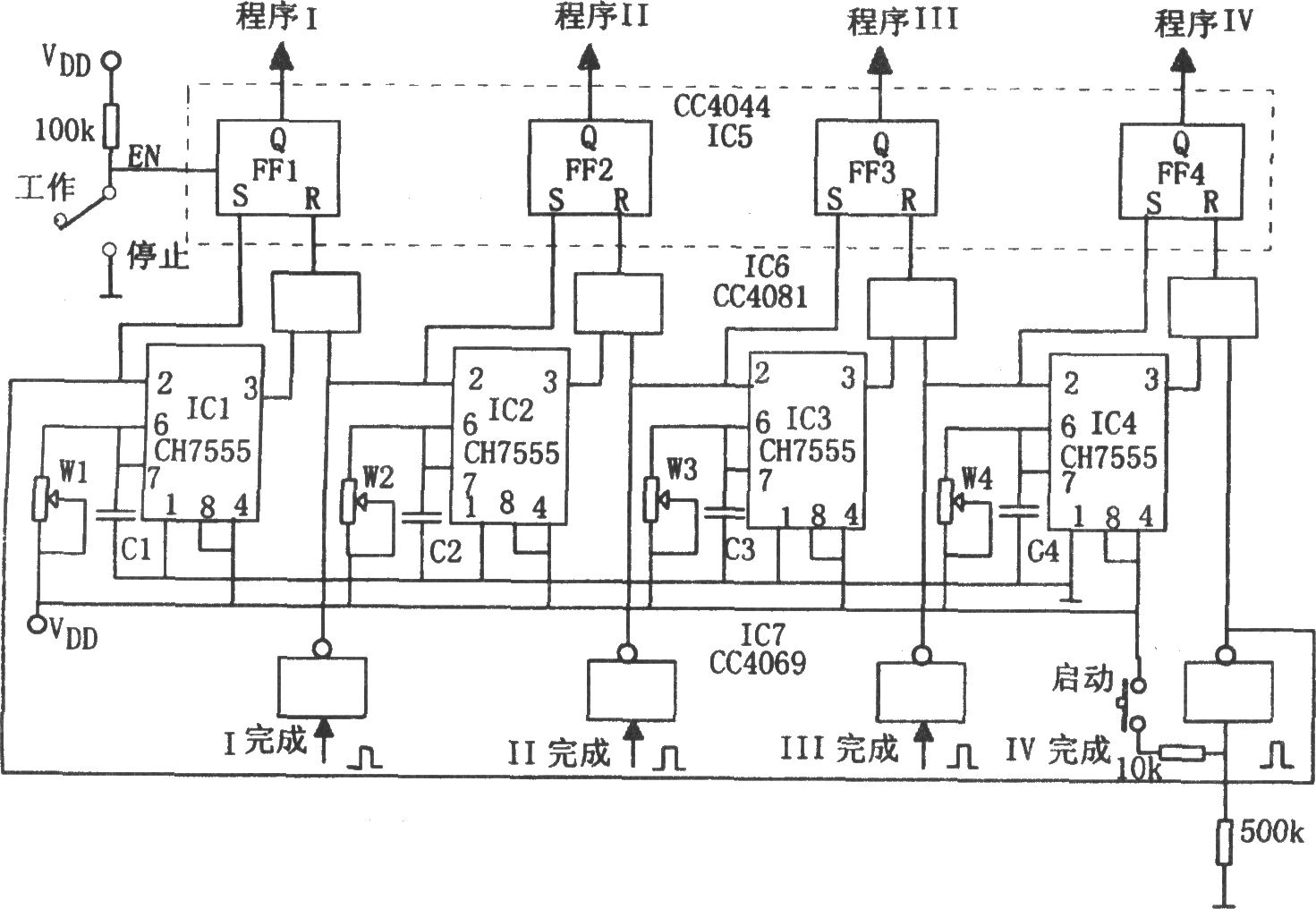

程序控制电路如图1所示，由循环程序单稳定时电路、开机触发电路等组成。4块555电路IC1～IC4分别组成不同定时的单稳电路并串接循环触发；开机触发电路由IC7（CD4069）六反相器组成，使各单稳定时电路定时置位；IC6（CC4081）为四2输入与门，IC5（CC4044）为四R-S锁存器。按下启动按钮后IC1置位、进入单稳态暂稳状态，即第1个程序运行；暂稳结束时第1个程序运行结束，通过与门电路给FF1（RS触发器）复位，同时启动程序II和触发器IC2，如此循环进行程序控制。每次程序定时时间由该…

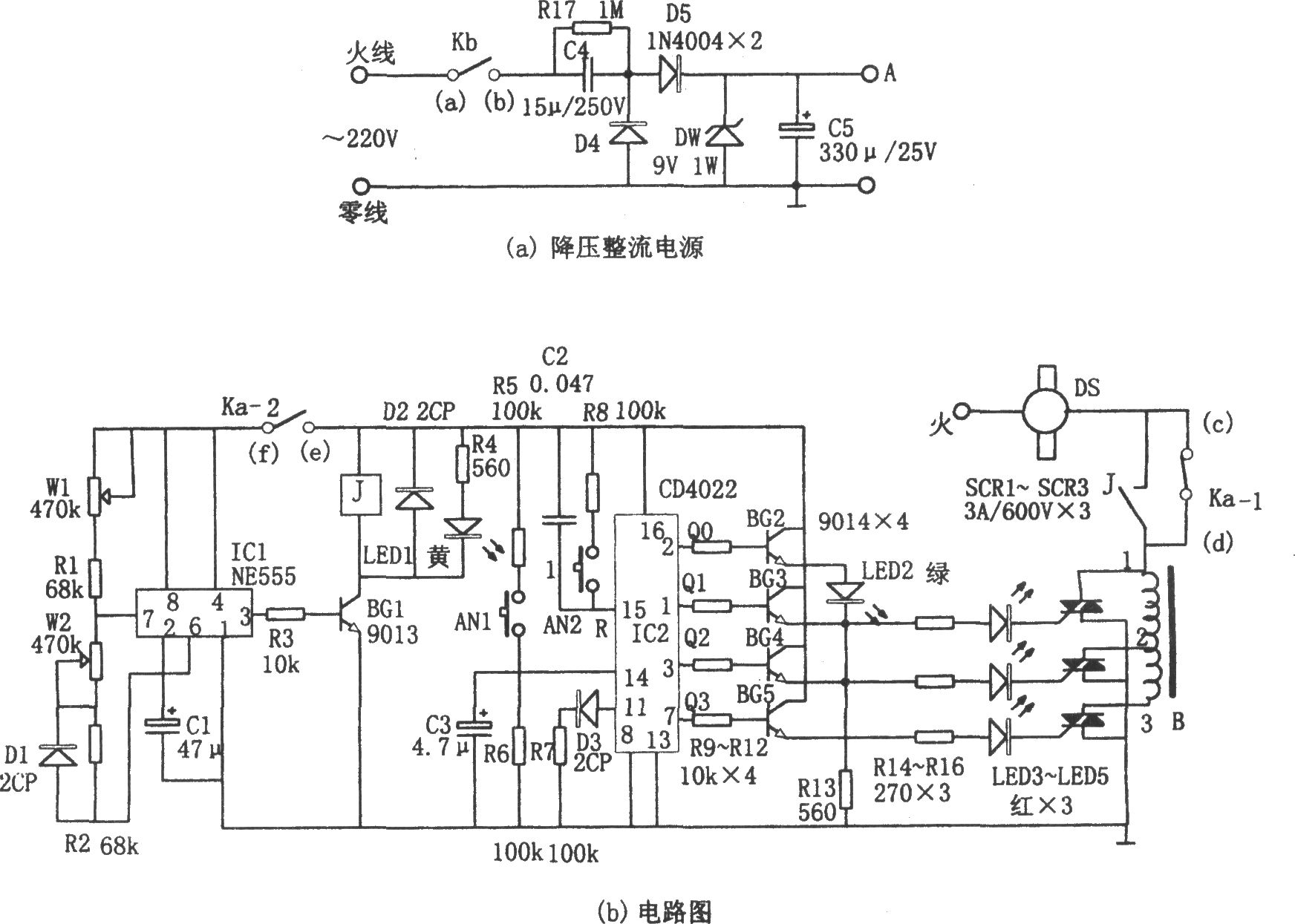

多功能电子控制电路如图1所示，由降压整流电路、多谐振荡器、计数电路、可控硅控制电路等组成，其中降压整流电路为整个控制器提供直流电压。由IC1（555）和W1、R1、W2、R2、C1等组成的多谐振荡器，振荡周期T=t充+t放=0.693(R1+Rw1+2R2+2Rw2)C1，其中t充=0.693(R1+Rw1+R2+Rw2)C1对应555输出高电平时间、t放=0.693(R2+Rw2)C1对应输出低电平时间。充电时间远大于放电时间，即继电器J吸合时间大于释放时间，控制电扇吹阵风；调节W2可改变阵风…

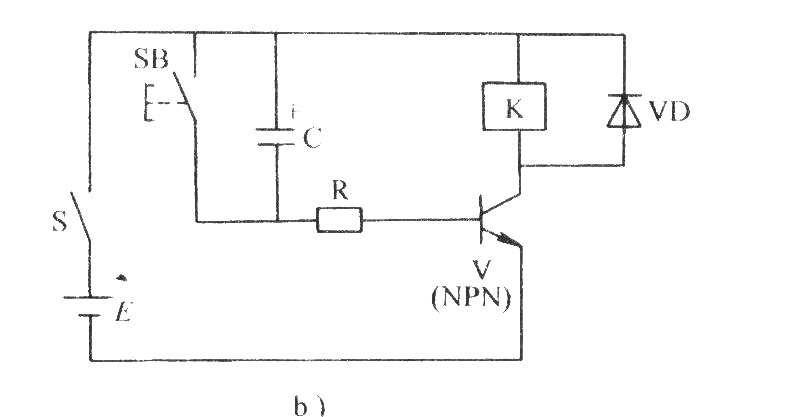

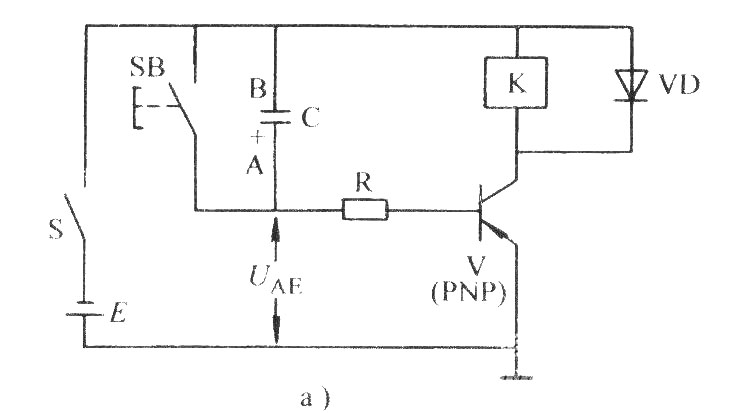

单管延时释放继电器电路如图1所示，其中(a)图为PNP管延时释放电路，(b)图为NPN管延时释放电路。

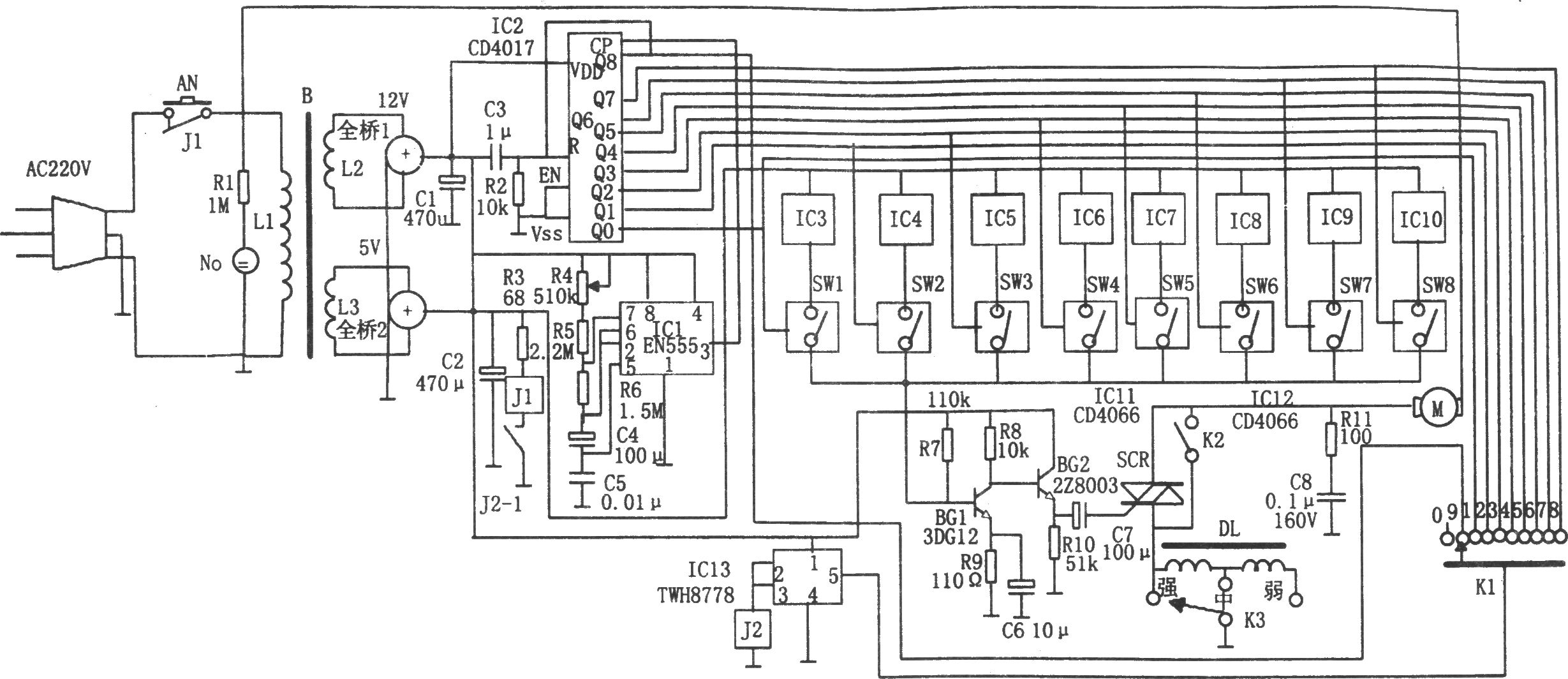

仿真自然风控制电路如图1所示，由降压整流电路、时钟信号源、计数分配器、随机信号源、模拟开关、定时选择开关、可控硅控制电路等组成，其中降压整流电路为整个控制器提供直流电压。接通电源后，由IC1（555）和R4、R5、R6、C4等组成的多谐振荡器起振，振荡周期T=0.693(R4+R5+2R6)C4，图示参数对应约5s，其输出信号作IC2的CP时钟。IC2（CD4017）为十进制计数/脉冲分配器，计数时各输出端Q0～Q8依次出现高电平脉冲，相应将电子开关SW1～SW8逐个开通，对应IC3～IC10输…

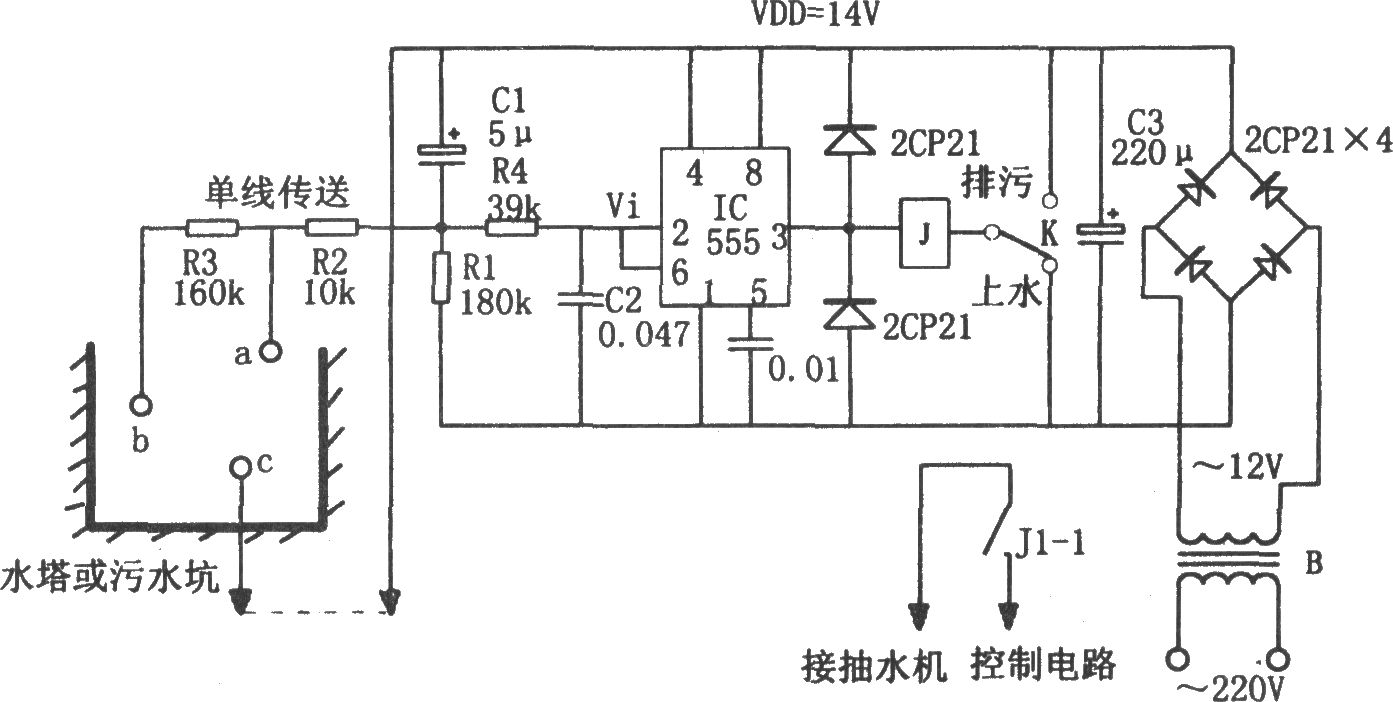

水位和排污控制电路如图1所示，由降压整流电路、水位探极（a、b、c）、555触发电路、继电器控制电路等组成，其中降压整流电路为整个控制器提供直流电压。用于水塔上水时，若水位低于b点，则555因②脚为低电平置位、3脚输出高电平使继电器J吸合、触点J1-1接通、抽水机启动上水；水位升至a点时555因⑥脚电位高于2/3VDD复位、③脚输出低电平使继电器释放、触点J1-1断开、抽水机停转，使水位保持一定范围。用于排污时，若污水水位高于a点，555因⑥脚为高电平复位、③脚输出低电平使继电器J吸合、控制排污…

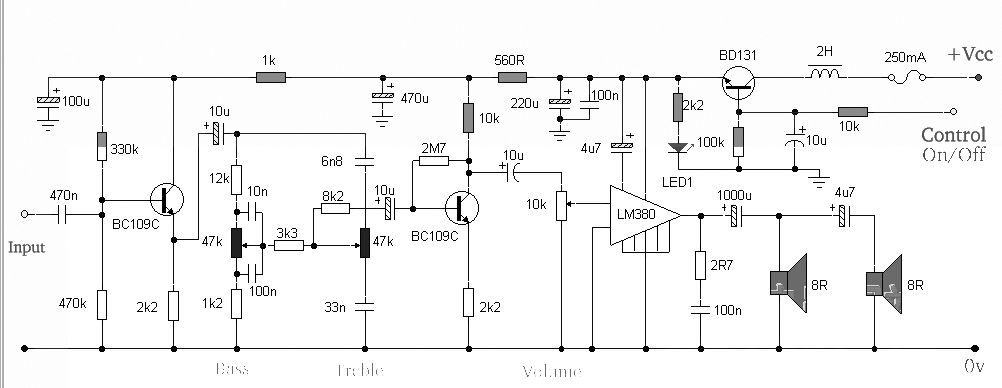

音频控制和软开关放大器电路如图1所示。软开关由一只BD131晶体管按射极跟随器方式接成开关来实现：集电极接持续供电电压，2H串联电感仅用于滤除电源纹波，若直流电源已充分平滑此电感并不重要、可省略。控制电压加至BD131基极，10μF电容与10kΩ电阻具有双重作用：其一，10μF电容逐渐充电，保证晶体管从0V到满电源电压线性切换；其二，作为纹波滤波器，为放大器与音调控制提供平滑的直流供电。LED1在放大器开启时点亮。控制电压理想情况下在放大器关断时为0V、开启时为满电源电压。LM380驱动两只8Ω…

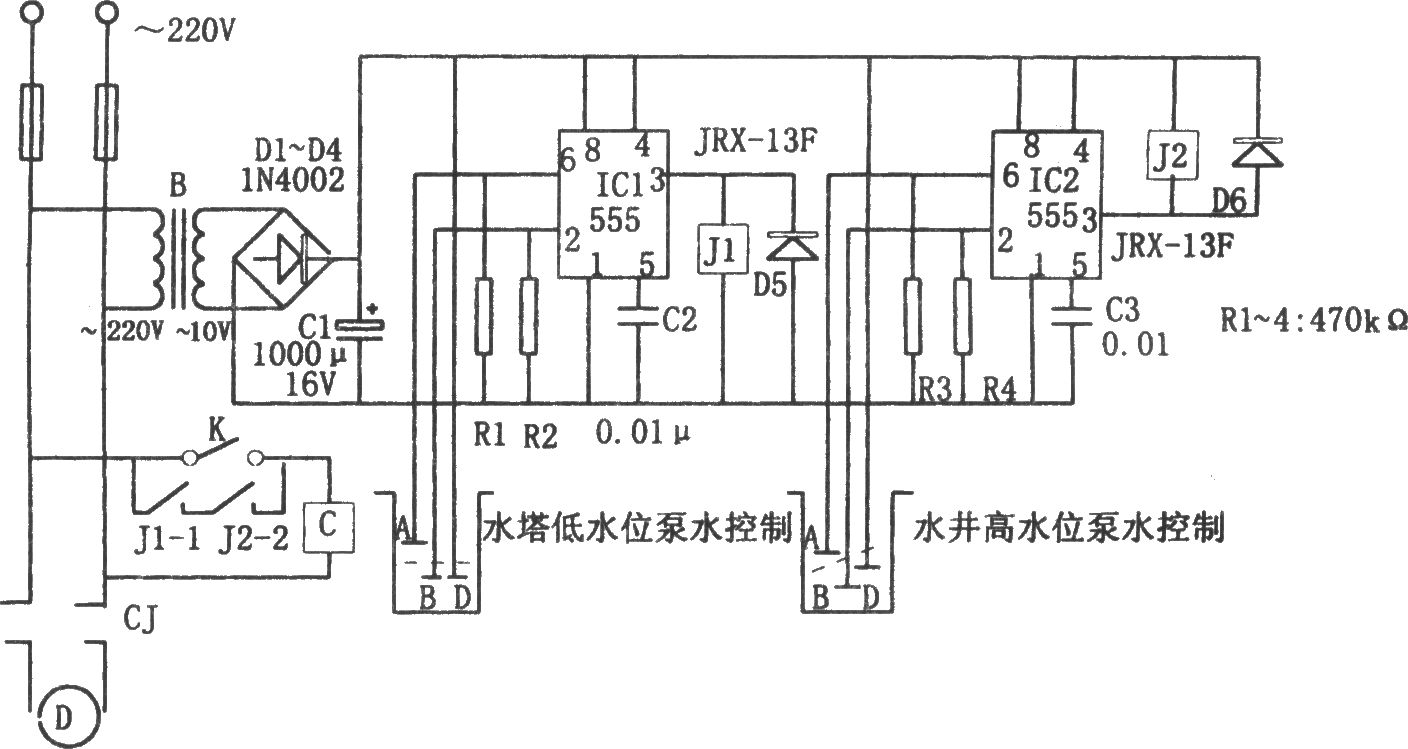

水位控制电路如图1所示，由降压整流电路、555触发电路（IC1、IC2）、继电器控制电路等组成，其中降压整流电路为整个控制电路提供直流电压。触发电路IC1对应水塔低水位泵水控制，IC2对应水井高水位泵水控制。当水塔内水位探极B、D高于塔内水位线时，IC1②脚为地电位、IC1置位，③脚输出高电平使继电器J1吸合、触点J1-1闭合、抽水电机得电运转抽水；当水位上升至探极A时IC1复位、输出低电平使J1释放、触点J1-1断开、抽水机停转，实现水塔水位自动控制。置于水井中的探极B、D正常情况下在水面以下…

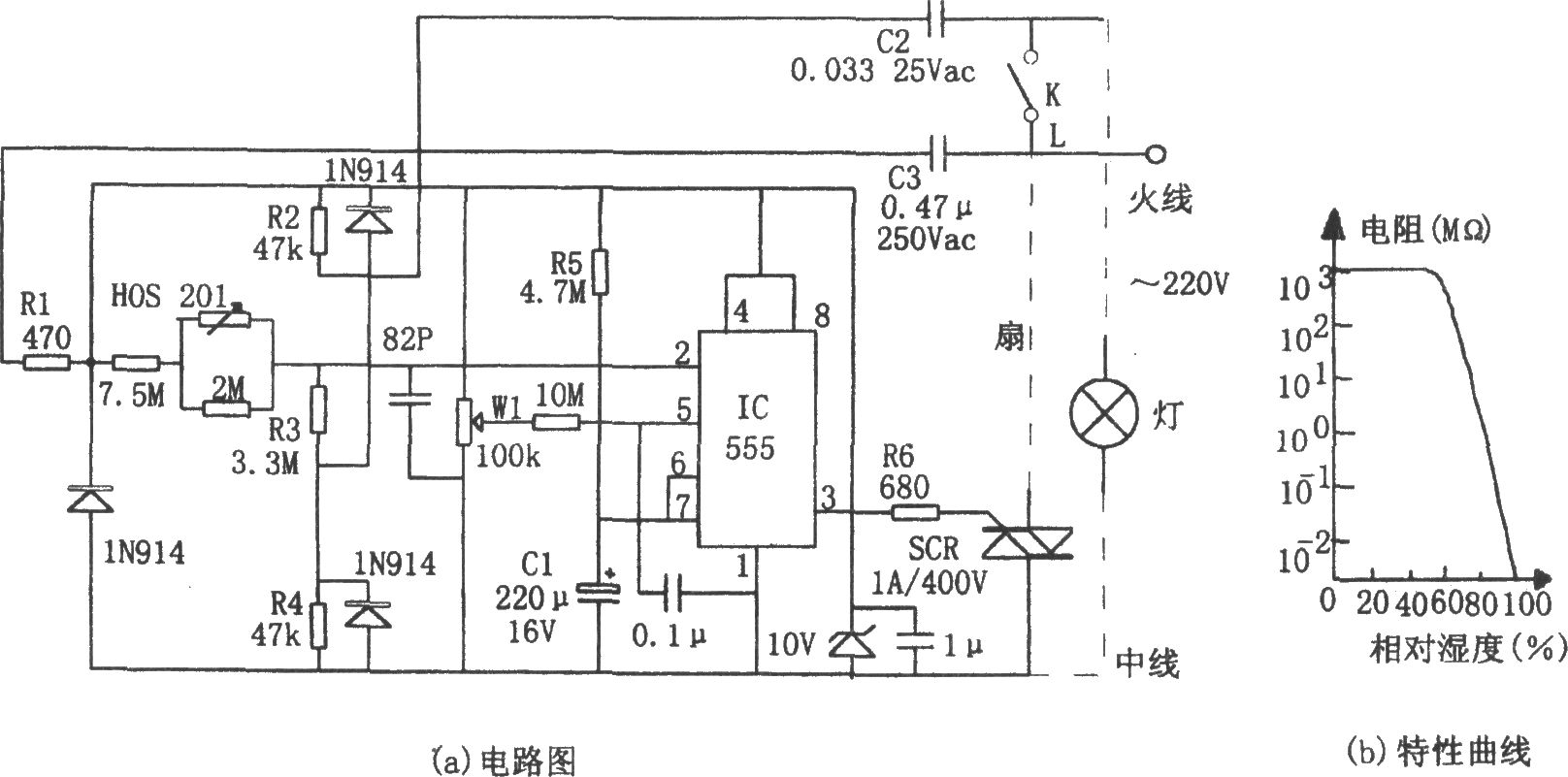

室内湿度控制电路如图1所示，由降压整流电路、湿度传感器、单稳定时电路、可控硅控制电路等组成，其中降压整流电路为整个控制器提供VDD=10V直流电压。湿度传感器采用HOS201湿敏电阻，其特性见图(b)。当相对湿度从40%变化到80%时，阻值从约700MΩ变化到700kΩ，相应使555②脚电平从低电平变为高电平（>1/3VDD）。单稳定时电路由IC和湿敏网络、R5、C1等组成。当湿度超过预定值时555②脚为高电平、555复位、③脚输出低电平使可控硅SCR导通，接通排气扇电源进行排气降湿；排放时间由…
