当需要将图形旋转到与一条倾斜参考线方向一致,而该角度并非整数时,直接输入角度并不现实。此时可采用旋转命令的参照选项,或直接使用对齐命令,沿参考线完成旋转对齐。以下为两种方法。

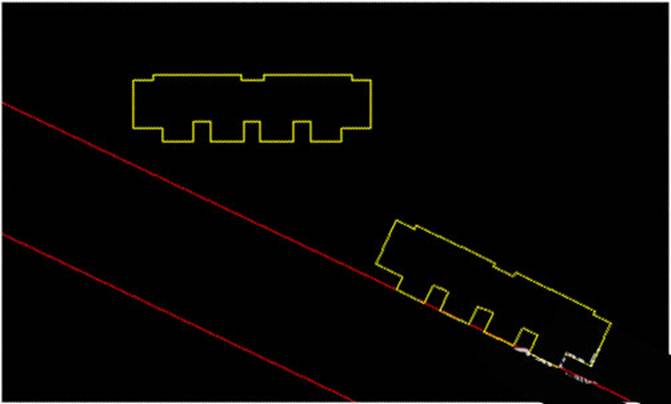

- 目标是将建筑单体沿倾斜的红线摆放。执行【RO】旋转命令。

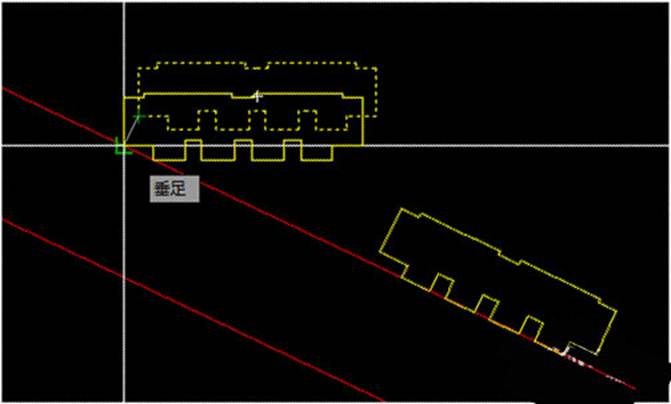

- 先把图形长边上的一个点移动到红线上。

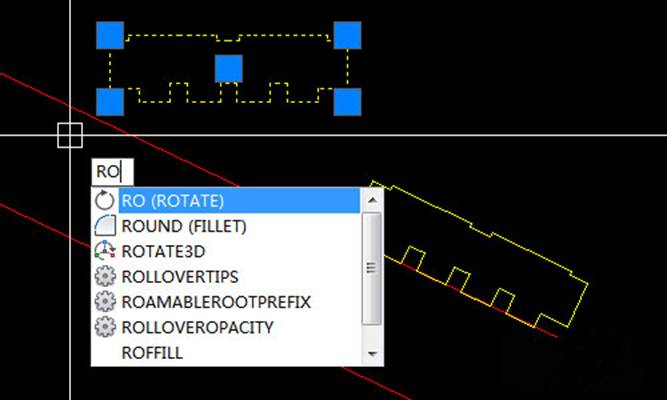

- 选中图形,输入【RO】旋转命令。

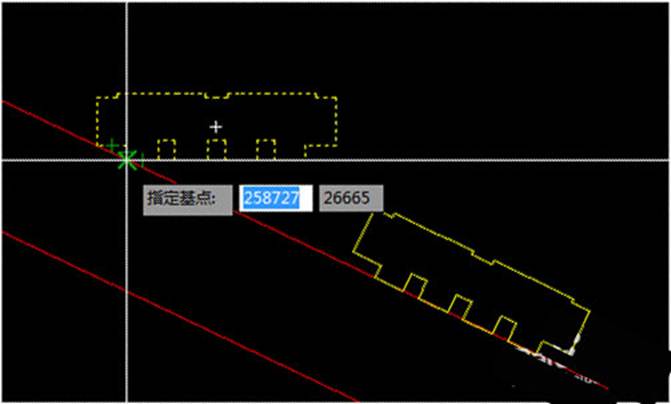

- 指定一个位于直线上的点作为旋转基点。

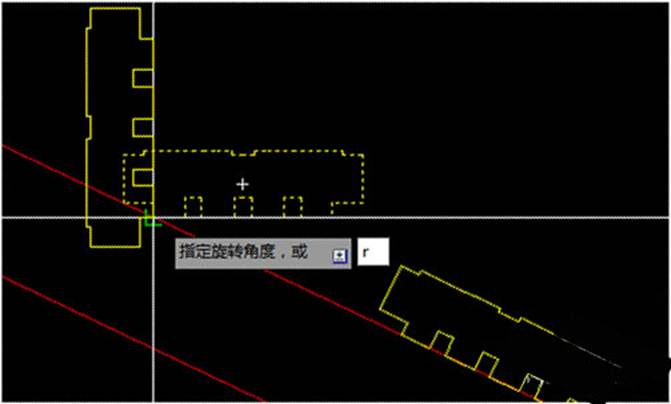

- 根据提示输入参数 R 并回车。

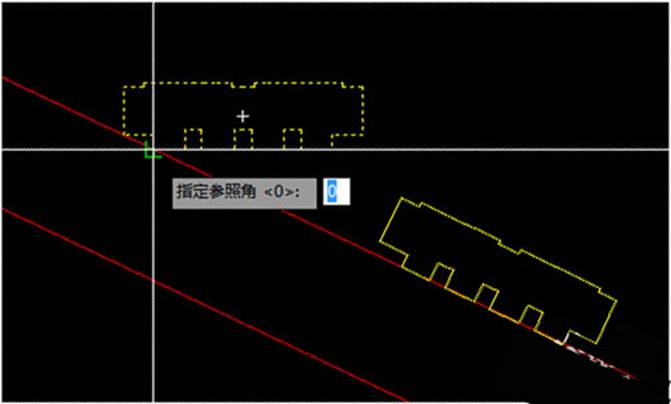

- 拾取第一个旋转参考点。

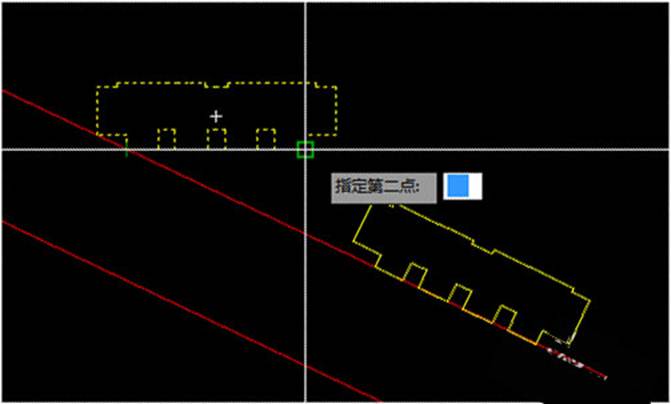

- 拾取第二个旋转参考点。

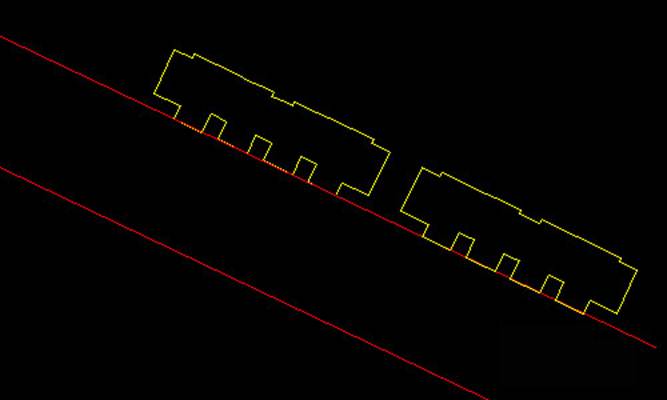

- 确认后,建筑即完整贴合到红线上。

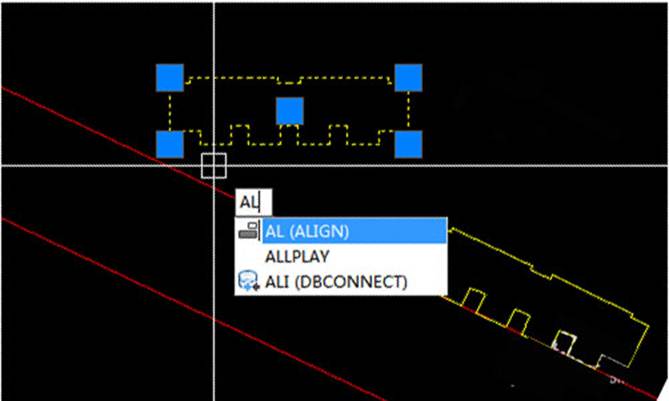

- 操作方法相对简洁:选中图形,输入【AL】对齐命令。

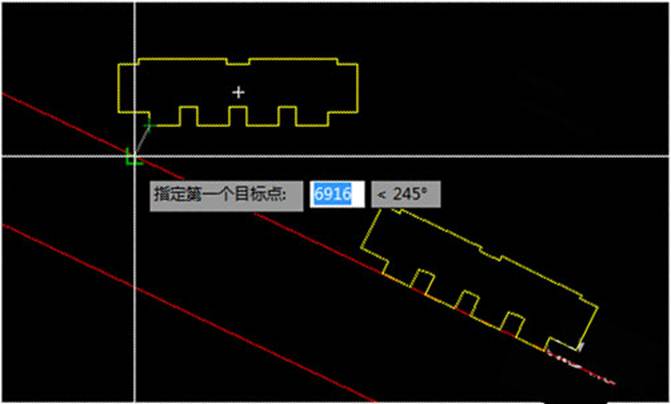

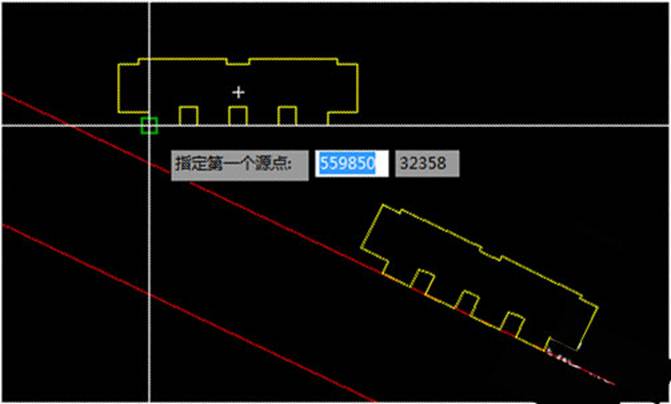

- 指定第一个源点(图形上的参考点),再指定其对应的目标点(参考线上的点)。

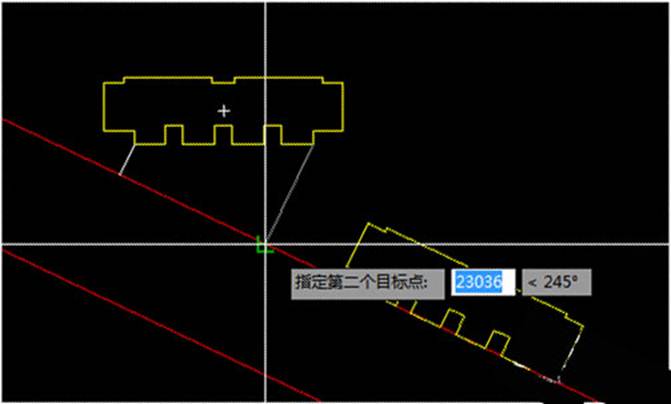

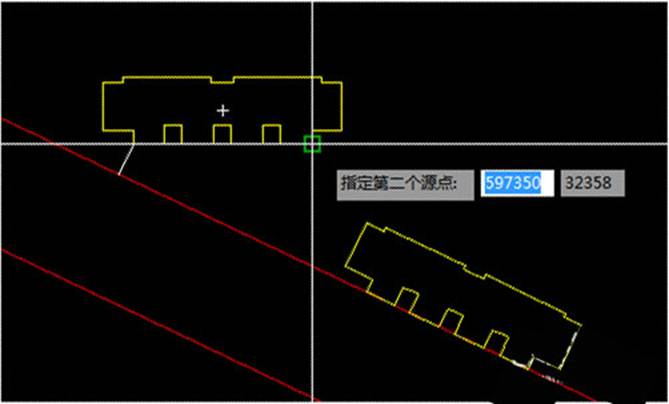

- 指定第二个源点与第二个目标点。

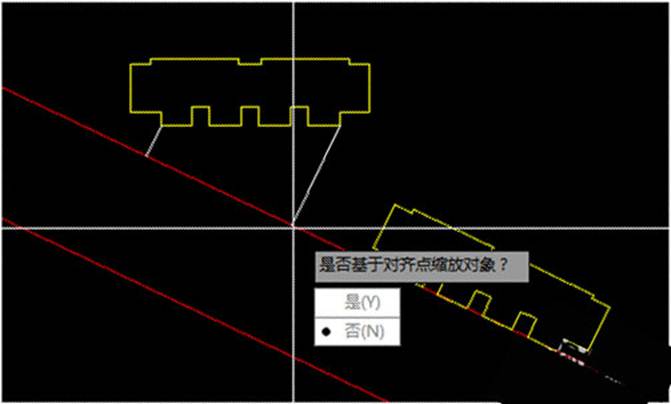

- 此时提示是否缩放,选择“否”以保持原尺寸。
- 确认后即完成旋转对齐,省去了方法一先将图形移到参考线上的步骤。
方法一适用于较小的图形;图形较大时,方法二只需两步源-目标点即可完成,更为省事高效,推荐优先使用。
