中望CAD手柄平面图形的绘制方法

2026-08-31 3,577 0

手柄图形由中心线、多个圆、相切圆弧与圆角及镜像等元素构成,具有良好的对称结构,适合作为尺寸化三视图绘制的基础练习。以下为中望CAD 2019中的绘制步骤。

  1. 打开软件,设置好图层特性。

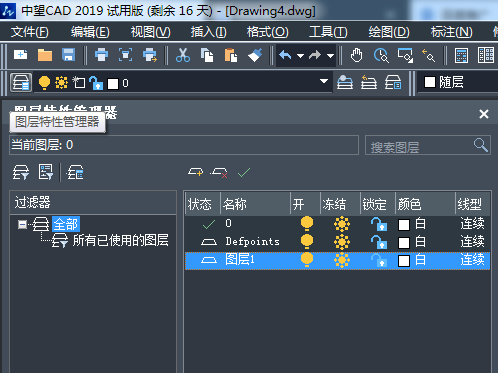

设置图层特性

  1. 绘制水平中心线 120mm 与竖直中心线 50mm;将竖直中心线左右各偏移 7.5,向右偏移 82.5;再将最右的中心线向左偏移 10。

绘制并偏移中心线

  1. 绘制两个半径分别为 15 和 10 的圆;将水平中心线上下偏移 15,并使用相切相切半径方式绘制半径为 15 的圆。

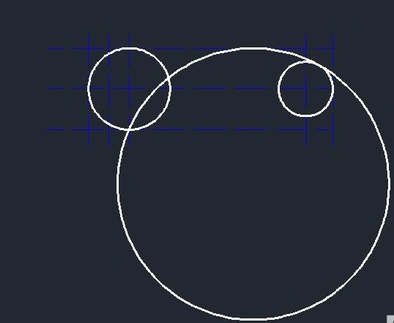

绘制圆与相切圆

  1. 绘制圆心半径为 12 的圆角;将水平中心线向上偏移 10;按图示绘制 3 条实线。

绘制圆角与实线

  1. 在中心线交点处绘制半径为 5 的圆;使用修剪工具先修剪左圆部分的线条,再修剪右圆部分的线条。
  2. 对所作线条执行镜像,即得手柄的对称图形;删除多余线条后,手柄绘制完成。

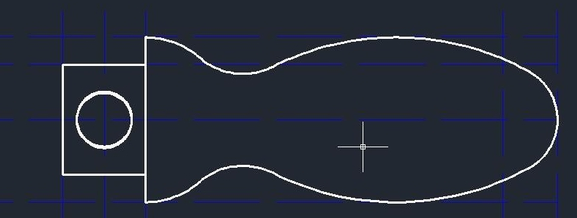

完成手柄绘制

该练习综合运用了中心线偏移、相切圆、圆角与镜像,是掌握对称零件绘制的重要范例。
