杠杆平面图是机械与结构绘图中较为典型且常用的图形。其绘制综合运用了直线、偏移、圆、相切圆、修剪、镜像与构造线等命令。虽然外形略显复杂,但按步骤分解即可顺利完成。
- 新建 dwg 文件,输入直线命令 L 绘制一条长 100 的水平直线(可开启正交以方便绘制),再找出其中点并垂直画一条长 51 的竖线。

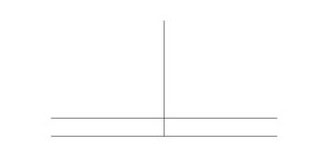

- 输入偏移命令 O,选择 100 的水平直线并向上偏移 8 个单位。
- 输入 C 快捷键,分别在两条直线的端点与交点处画圆——两个半径 8 的圆、两个半径 16 的圆,以及半径分别为 14、18、22 的圆各一个。
- 选中之前的三条直线并删除,它们是起定位作用的辅助线。随后在菜单栏选择“绘图—圆—相切、相切、半径”,绘制一个半径为 70 的相切圆。
- 再次选择“绘图—圆—相切、相切、半径”,绘制另一个半径为 70 的相切圆。
- 使用修剪工具(或直接输入 TR)修剪两个相切圆。
- 输入 MI(或点击镜像工具),选择刚修剪的两条弧线并对称镜像。
- 再次使用修剪工具进行修剪整理。
- 开启象限点捕捉,输入 XL 绘制三条垂直与一条水平的构造线:垂直的中间一条以象限点为基点,两条直角相距 3.5;水平的一条距象限点 3 个单位。

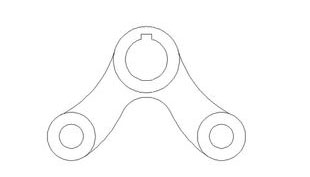

- 输入 TR 修剪,再保存,杠杆平面图即绘制完成。
该实例展示了如何借助辅助线与相切圆构造复杂轮廓,是提升 CAD 综合绘图能力的良好练习。
