在测量与测绘工作中,常需将外业采集的坐标点批量展绘到 CAD 图形中。通过设置点样式、整理坐标数据并利用剪贴板粘贴,可快速完成展点。以下为中望CAD(ZWCAD)中的操作流程。

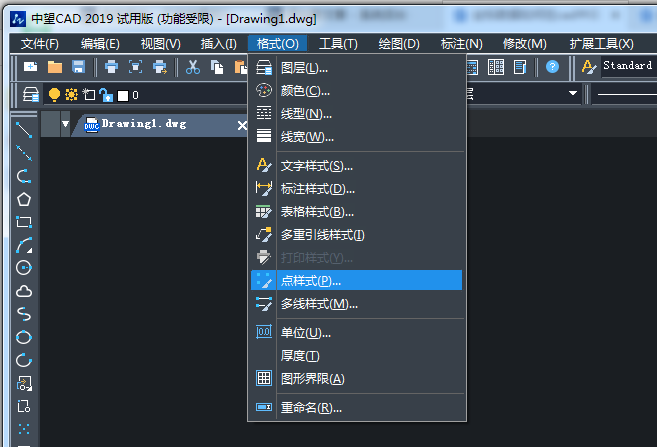

- 打开 CAD 图形,首先设置点样式。点击“格式—点样式”,选择合适样式以便于观察点位。

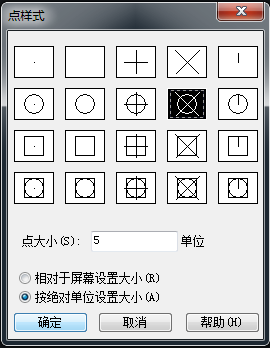

- 在弹出的窗口中选择一种点样式,点击确定。

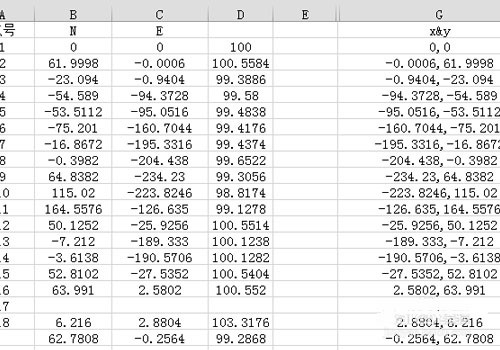

- 打开测量数据文件。需注意,全站仪的 N 坐标对应图纸中的 Y,E 对应 X,应在 Excel 中做好坐标顺序的整理。

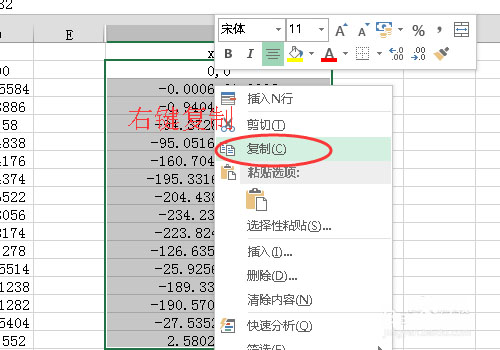

- 复制设置好的坐标数据。

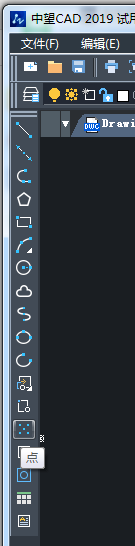

- 切换到 CAD 页面,点击绘图工具中的“点”命令。
- 点击命令栏,按 Ctrl+V 粘贴刚复制的坐标数据,即完成展点。
借助该方法可一次性批量展绘大量测量点位,显著提升测绘成果数字化处理的效率。
