酒格是酒柜设计中的常见结构单元。其绘制以两条垂直相交的轴线定位,以偏移、修剪、旋转与删除等命令构建基本格体。本文以酒格内空 90mm、板材厚 18mm 为例,给出中望CAD 2019中的完整流程。
- 启动软件,在界面左下角开启“捕捉、正交、对象捕捉”等辅助功能。
- 用快捷键 XL 后按空格,绘制两条垂直相交的轴线。
- 酒格内空通常介于 90 至 120mm 之间,过小则无法容纳酒瓶;板材厚度常用 18mm。以内空 90mm、板材 18mm 为例,用快捷键 O 后按空格,输入 108 按空格,选择两条轴线以 108 为距离偏移。
- 用快捷键 TR 后按两下空格,修剪掉红框处的线条。

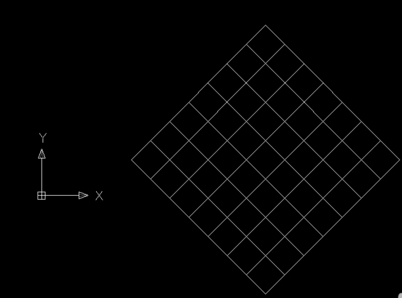

- 鼠标左键框选图形,用快捷键 RO 后按空格,指定基点后输入 45 按空格,将图形旋转 45°。

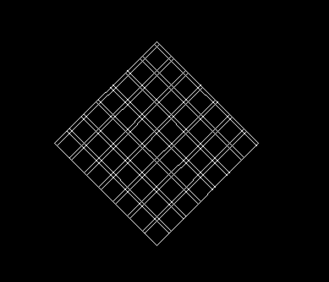

- 用快捷键 O 后按空格,输入 18 按空格,选择要偏移的直线,并向同一侧偏移 18mm,形成板材厚度。

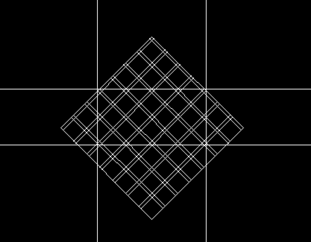

- 用快捷键 XL 后按空格,绘制 4 条轴线框出酒格的范围。

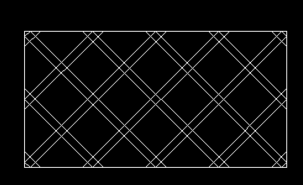

- 用快捷键 TR 和 E,把酒格范围外多余的线条修剪、删除。

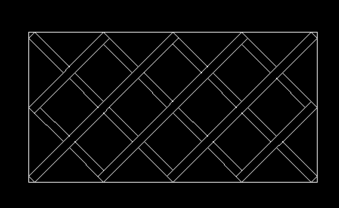

- 再用 TR 和 E,把酒格内部多余的线条修剪、删除。

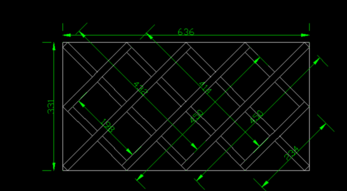

- 标注尺寸后,一张酒格图纸即绘制完成。
掌握酒格的绘制,可为进一步设计完整酒柜结构提供基础单元。
