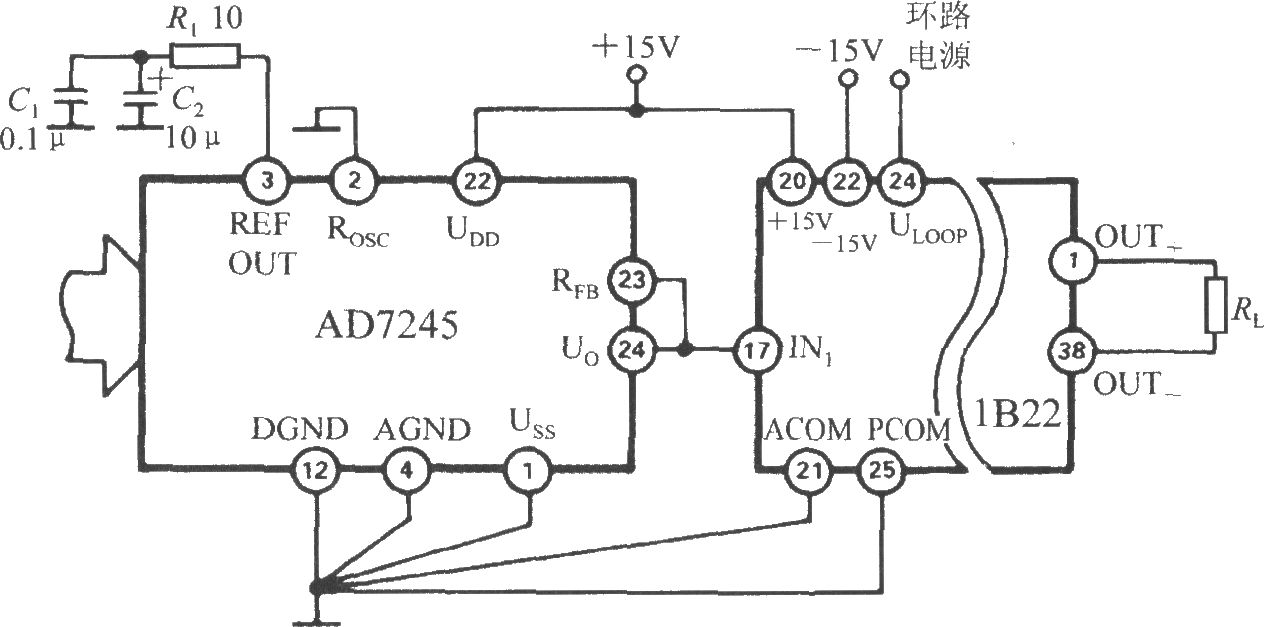

D/A转换器的电流环接口电路如图12所示，可将D/A转换器产生的模拟电压转换成隔离输出的4～20mA电流。D/A转换器可选用AD7245（12位DAC）等型号，将其输出电压范围设为0～10V。利用1B22还可实现电路隔离及输出过电压保护。

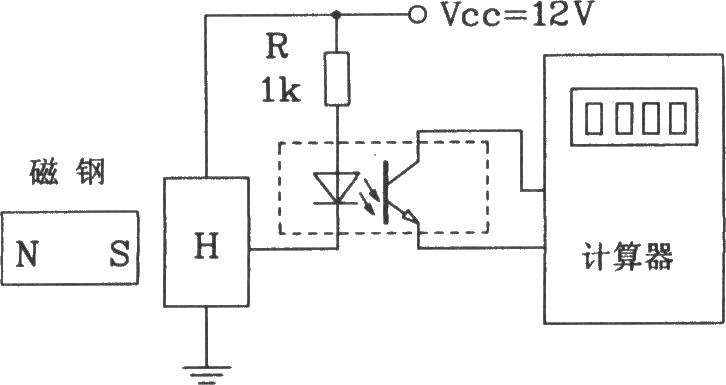

HK-1型霍尔接近开关组成计数器电路如图11所示，图中采用光电耦合器隔离并配8位计数器。每当磁钢接近HK-1开关一次，计数器记录一个数并累加，从而完成计数功能。

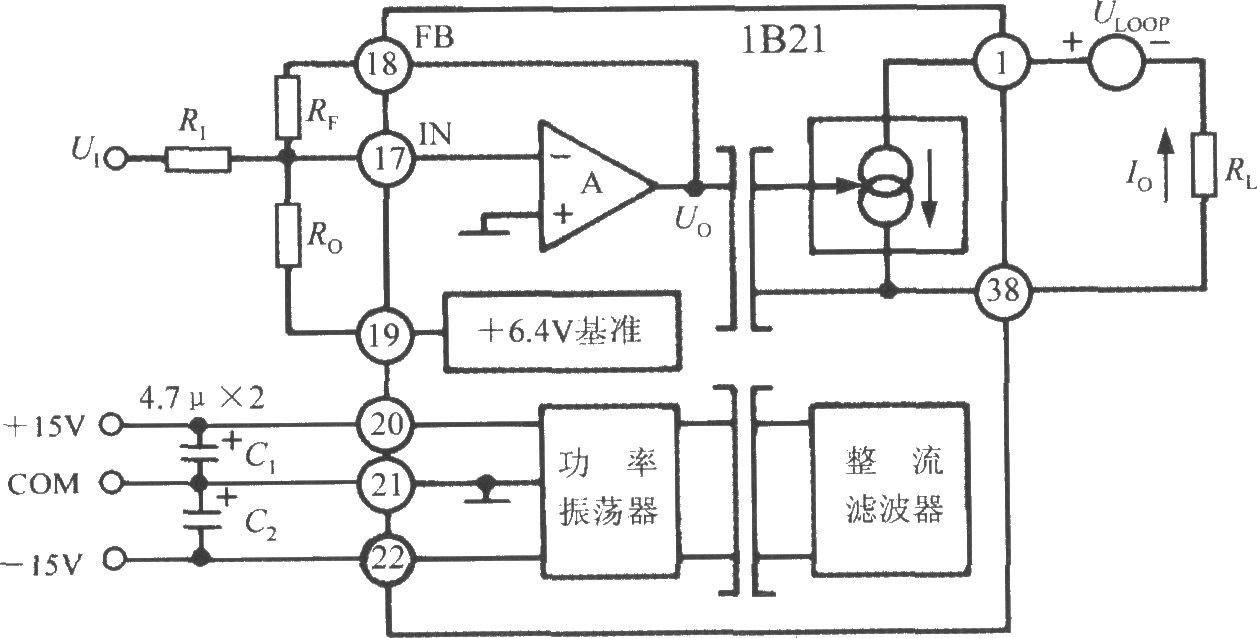

1B21的典型应用电路如图8所示。U1经输入阻抗R1接输入放大器的反相输入端，同相端接地；RF为负反馈电阻，Ro为偏置电阻。输入放大器输出电压Uo限定在0～-5V，对应0～20mA输出电流，U/I转换系数k=4mA/V，输入级传递函数如所示公式。

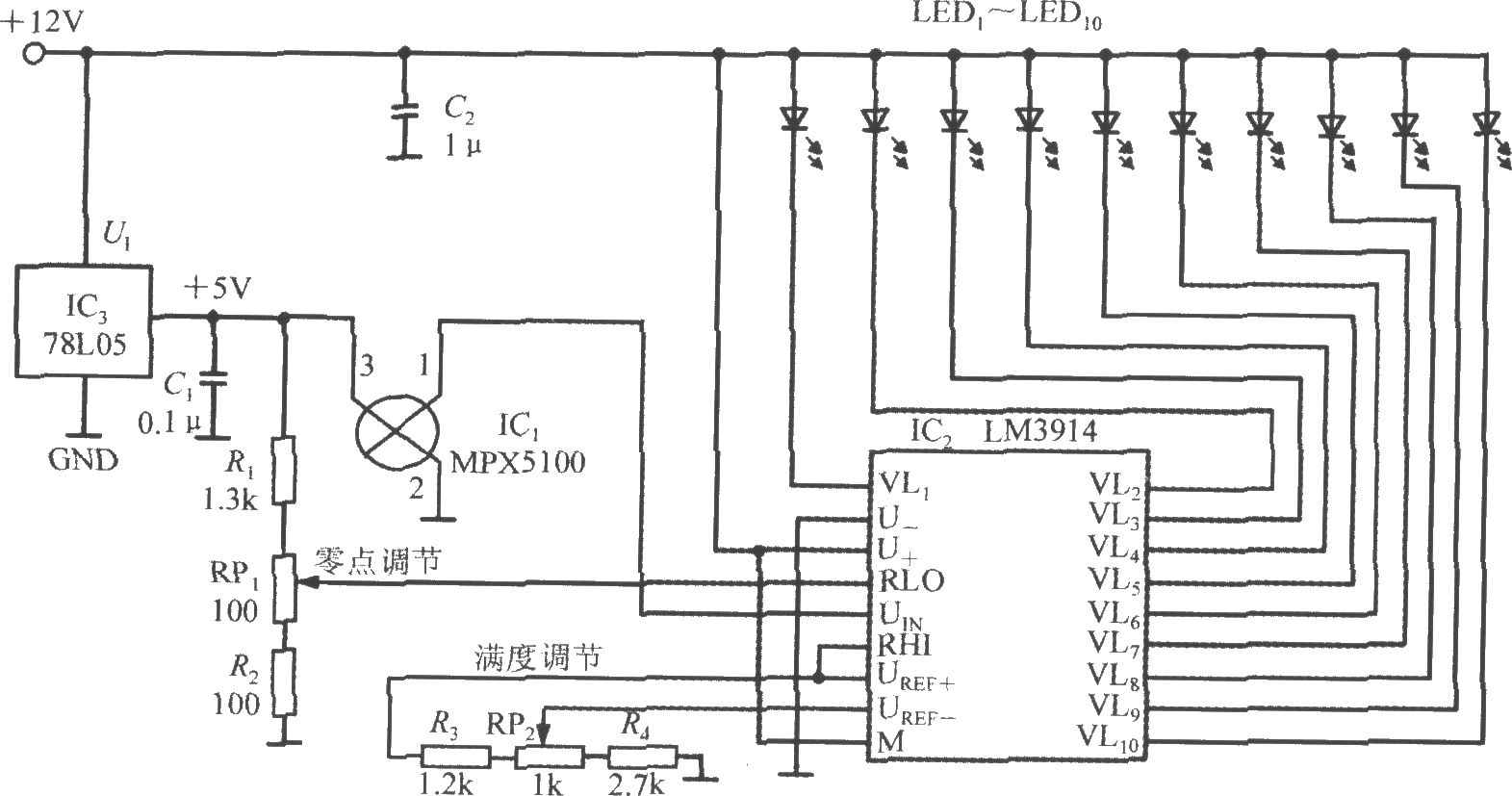

由MPX5100压力传感器与LM3914构成的10段LED条图显示压力计电路如图2所示，测量范围0～100kPa，分辨力10kPa。12V电源经三端稳压器78L05得到5V输出，最大输出电流100mA，供MPX5100与LM3914使用。MPX5100输出电压接LM3914的UIN端；将UREF-端与RHI端短接，再把UREF-端接至满度调节电位器RP2；RP1为零刻度调节电位器，被测压力为零时调节RP1可使LED全部熄灭。

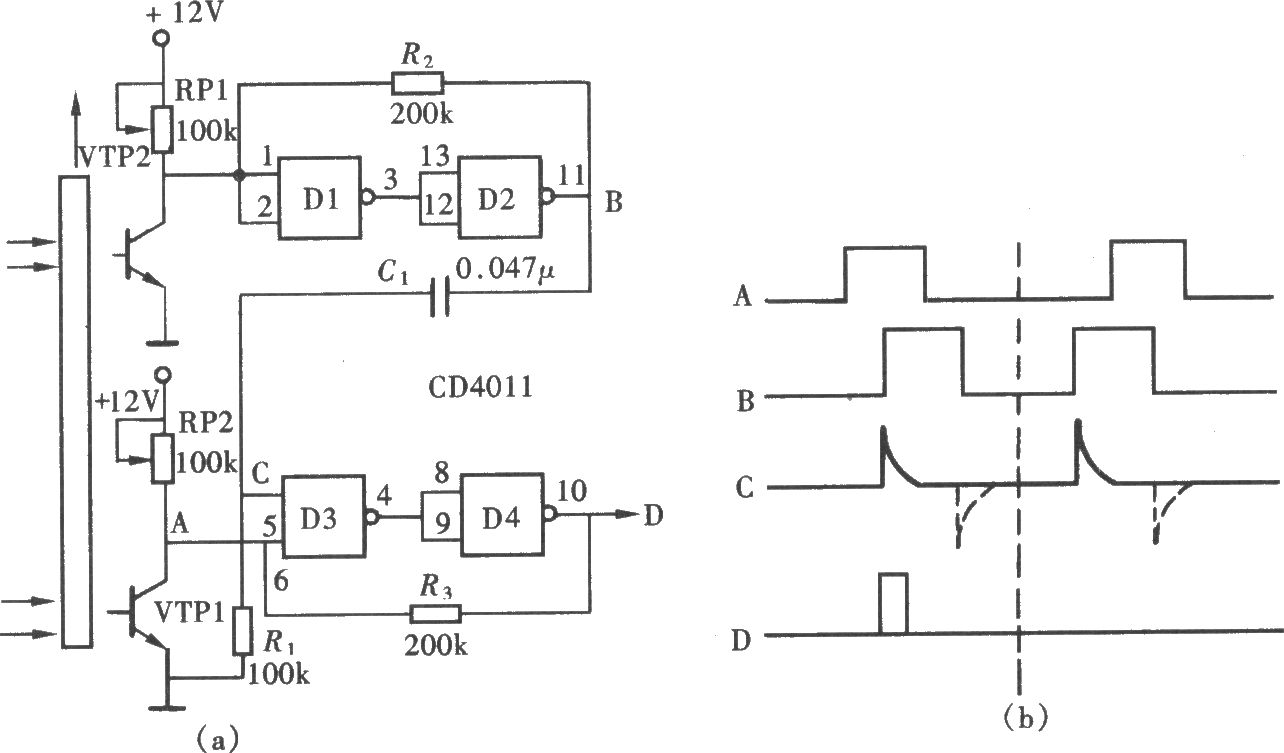

运动方向传感器是自动生产线产品计数器中必不可少的电路组件。图为用与非门CD4011组成的单向运动方向传感器，专门识别正方向运动而不适于反向运动识别。
压力调节系统框图如图27所示，用于调节蓄水池水量。蓄水池水压经管道传给传感器，输出与被测压力成正比的电压Uo送比较器；用户通过压力选择电路设定参考电压UREF。将Uo与UREF比较后由电机驱动电路控制电机/水泵启停：水压低于设定值时开启电机/水泵注水增压，达到设定值立即关闭。实用电路如图27所示：12V电源经78L05（IC2）得5V单独给MPX5100供电，其余电路用12V。MC33033（IC1）为电机控制器，MC34272（IC3）为双运放（仅用一路）。为提高效率，电机驱动采用MPM300…

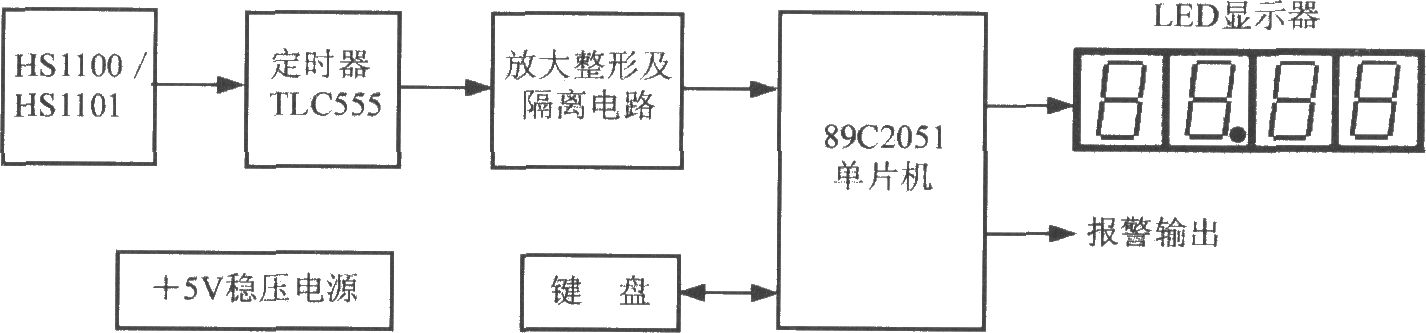

相对湿度测量仪的总电路框图如图25所示，采用一片89C2051单片机，驱动4位LED数码管。TLC555输出的方波频率信号经放大、整形及光耦隔离后送89C2051定时器。利用键盘可完成设定、测量或复位操作，程序存于89C2051的ROM中。该仪表相对湿度测量范围0～100%，精度±2%RH，分辨力0.01%RH。

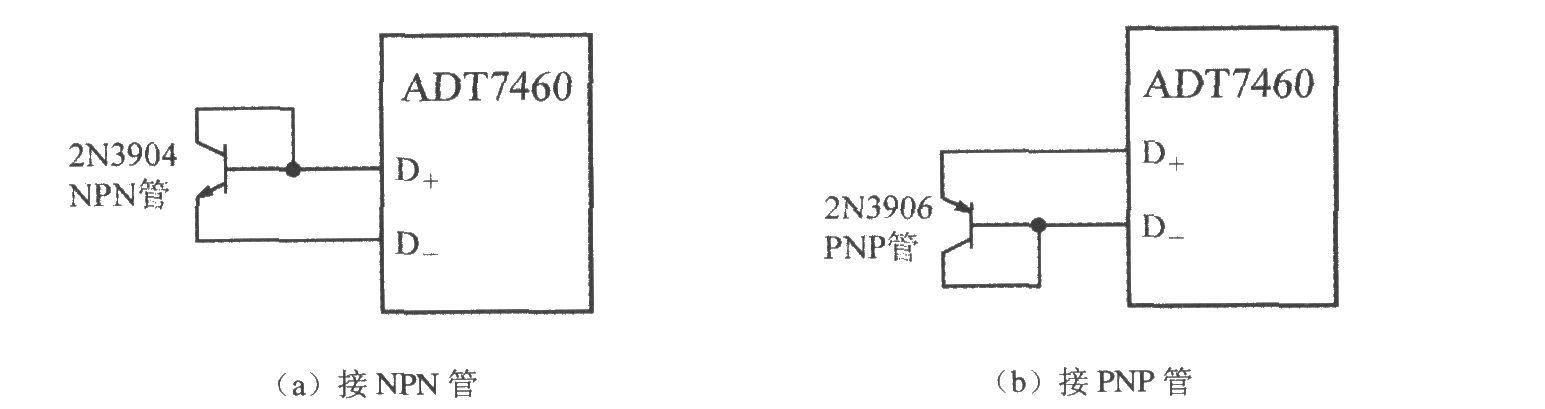

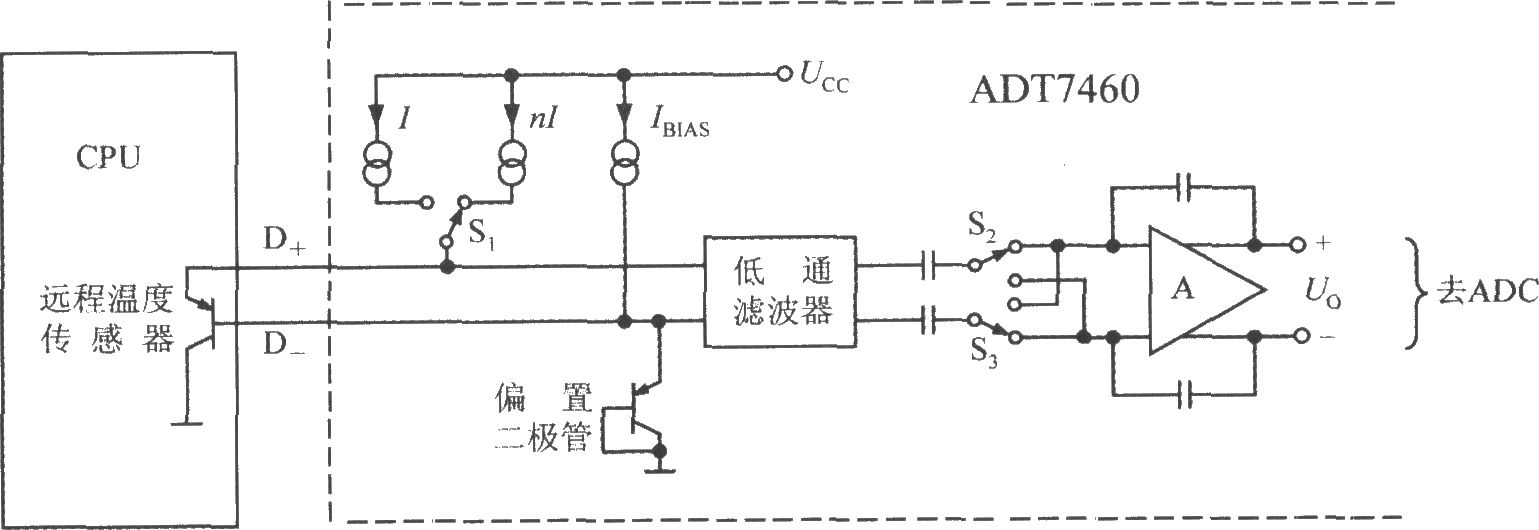

ADT7460配两只由晶体管构成的远程温度传感器，利用发射结电压UBE与温度成正比的特性测量远程温度，电路如图23所示。图中CPU自带测温晶体管，等效于一只2N3906型PNP管。若用分立晶体管，其集电极不能接地，而应与基极短接作为二极管使用：使用NPN管时基极接D+端、发射极接D-端；使用PNP管时发射极接D+端、基极接D-端。图中分别示出2N3904（NPN）、2N3906（PNP）的接线方式。
由HM1500/1520湿度传感器与单片机构成的智能湿度测量仪电路如图19所示，采用5V电源，配4只共阴极LED数码管，共用3片IC：IC1为HM1500/1520湿度传感器，IC2为带10位ADC的单片机PIC16F874（Microchip公司），IC3为7路达林顿反相驱动器阵列MC1413。PIC16F874内含8路逐次逼近式10位A/D转换器，最多可对8路湿度信号做模数转换，现仅用一路。JT为4MHz石英晶体，配合振荡电容C1、C2提供4MHz时钟。其电源电压2.5～5V，静态电流小于2…

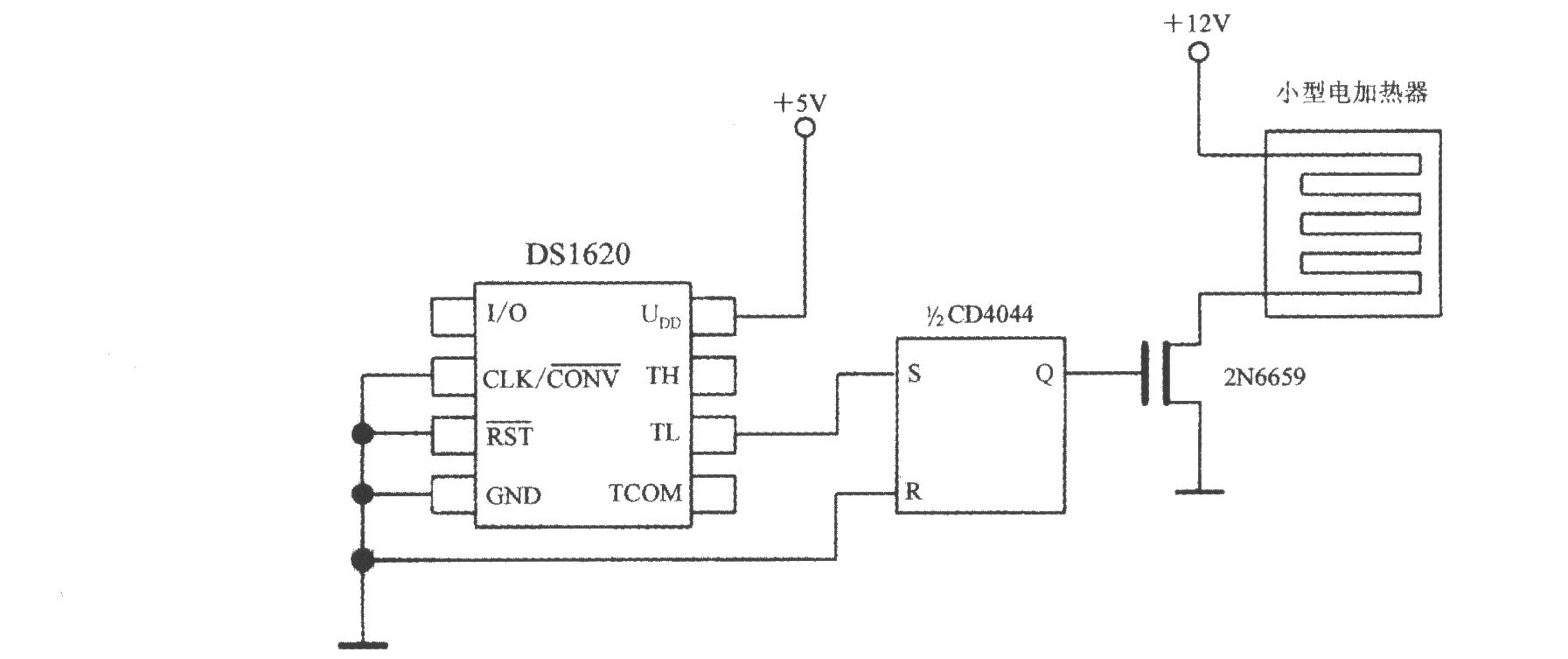

由带三线串行接口温度传感器DS1620构成的小型电加热器控温电路如图18所示。当t<tL时，TL输出高电平，将½CD4044型RS触发器置1，Q=1使TMOS场效应管2N6659导通，接通电加热器电源。2N6659的UDSO=35V，PD=6.25W。
