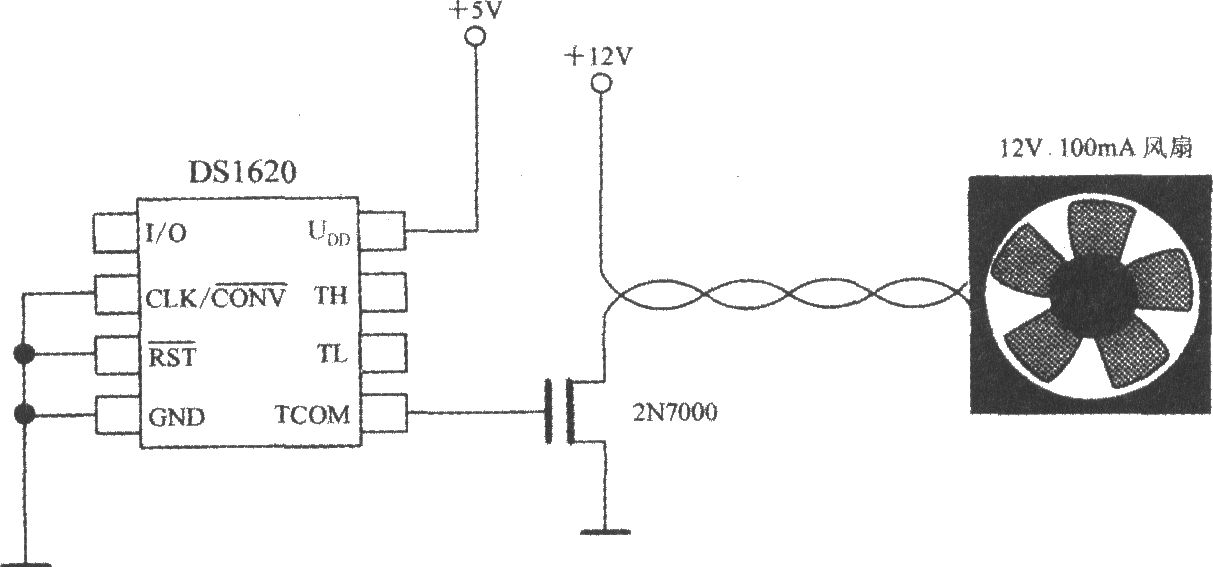

用DS1620监控微处理器温度时，通过开闭风扇改变芯片散热条件可实现恒温控制，电路如图15所示。其特点是将TCOM信号经2N7000 MOSFET控制风扇：当芯片表面温度t>tH时开启风扇，并保持直至t<tL才关闭。2N7000的主要参数为漏极开路漏-源击穿电压UDSO=60V、额定通态电流IT=280mA、最大连续输出功率PD=830mW；驱动较大功率风扇时可选2N7010型MOSFET，其IT=1.3A，PD=1.2W。

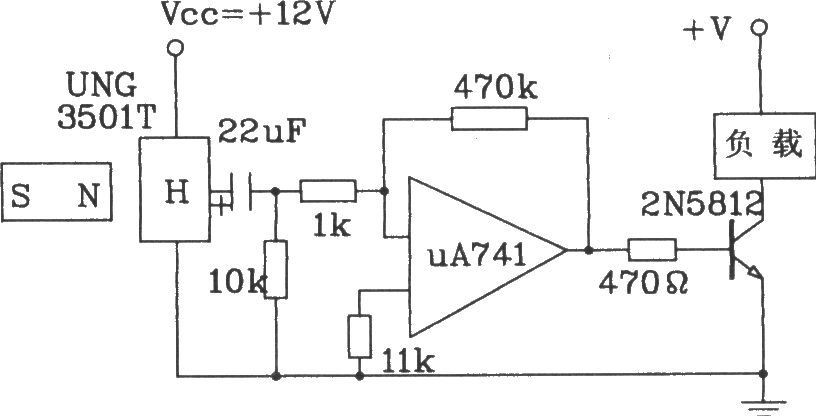

UGN-3501T霍尔传感器灵敏度较高，能感知微小磁场变化，可用于检测黑色金属的有无，并据此构成计数器，电路如图13所示。当钢球滚过传感器位置时，传感器输出峰值为20mV的脉冲，经μA741运放放大后驱动2N5812三极管完成导通、截止过程；将计数器接于2N5812输出端即可计数。

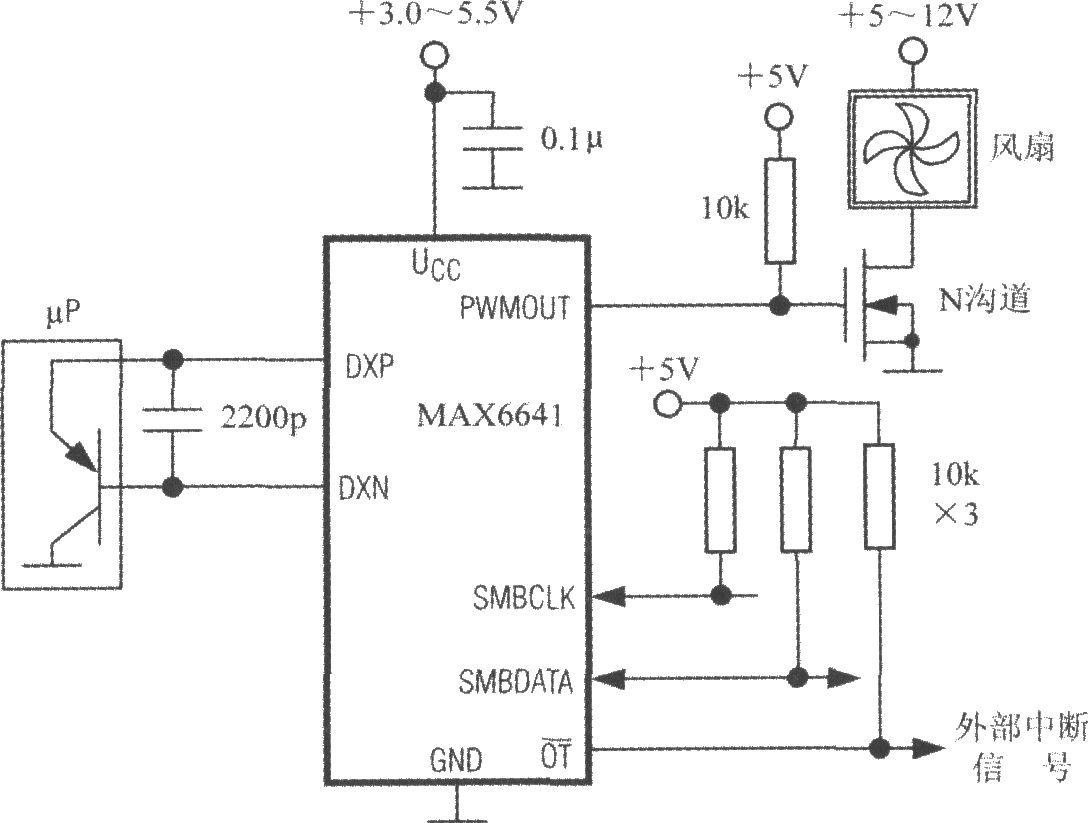

MAX6641的典型应用电路如图12所示，用PWMOUT端驱动N沟道MOSFET以控制风扇转速。远程PN结温度传感器可用微处理器（μP）内部测温三极管的发射结代替，亦可选用CMPT3906、T3906、KST3906-TF、SMBT3906等分立三极管。要求三极管发射结正向压降在最高预期温度、10μA电流下大于0.25V，在最低预期温度、100μA电流下小于0.95V，且不得使用大功率三极管。

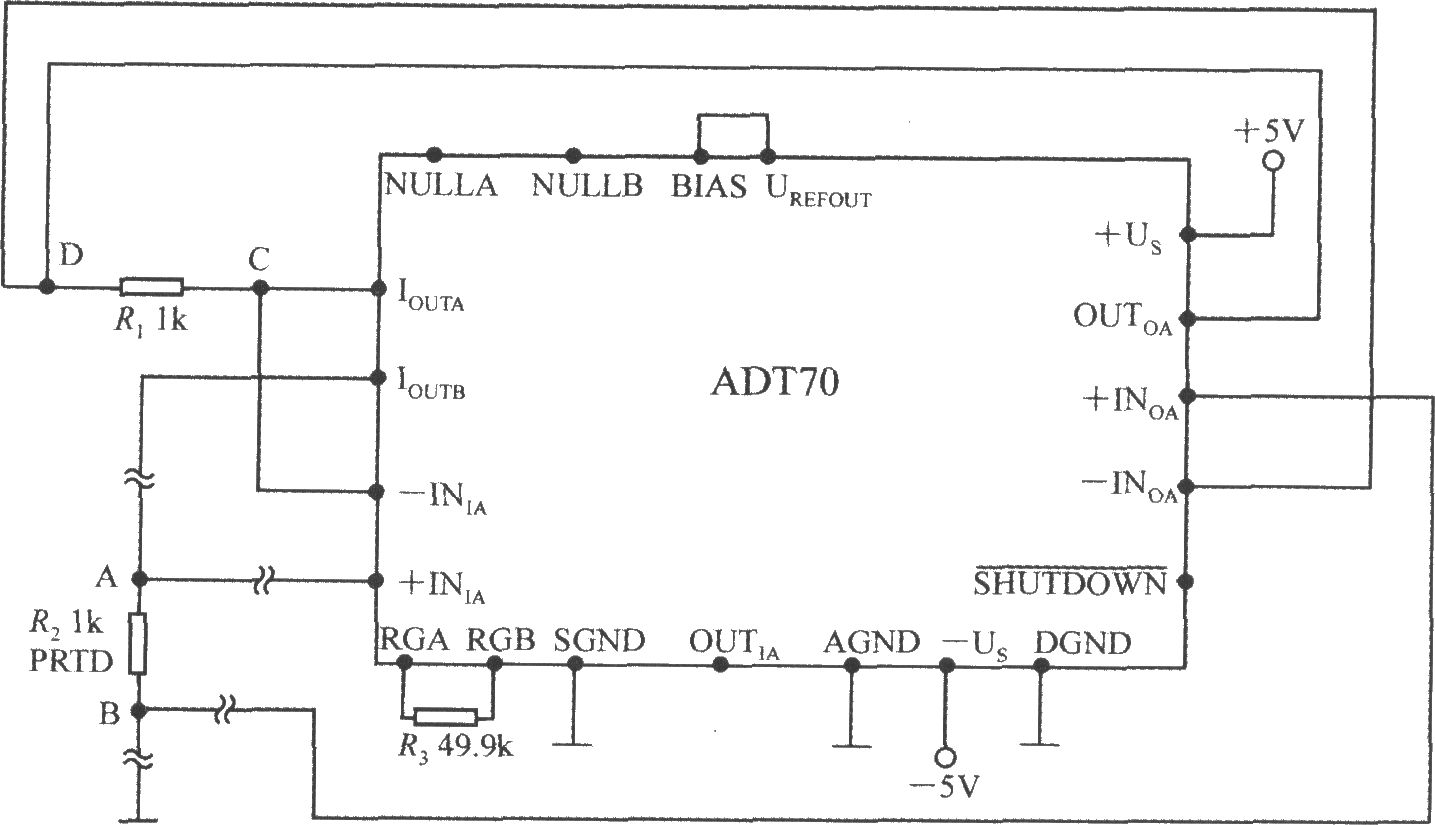

远距离测温时，标准电阻通常紧邻ADT70，引线电阻可忽略；但铂热电阻引线可达数十甚至上百米，其影响不容忽视。采用四线制可消除引线电阻影响，电路如图11所示：让IOUTA与-INIA、IOUTB与+INIA分开走线，将原两线接法改为四线，输入电路共四个节点。因节点A、C至放大器输入引线上无电流，故R1、R2的引线电阻不引起测量误差。

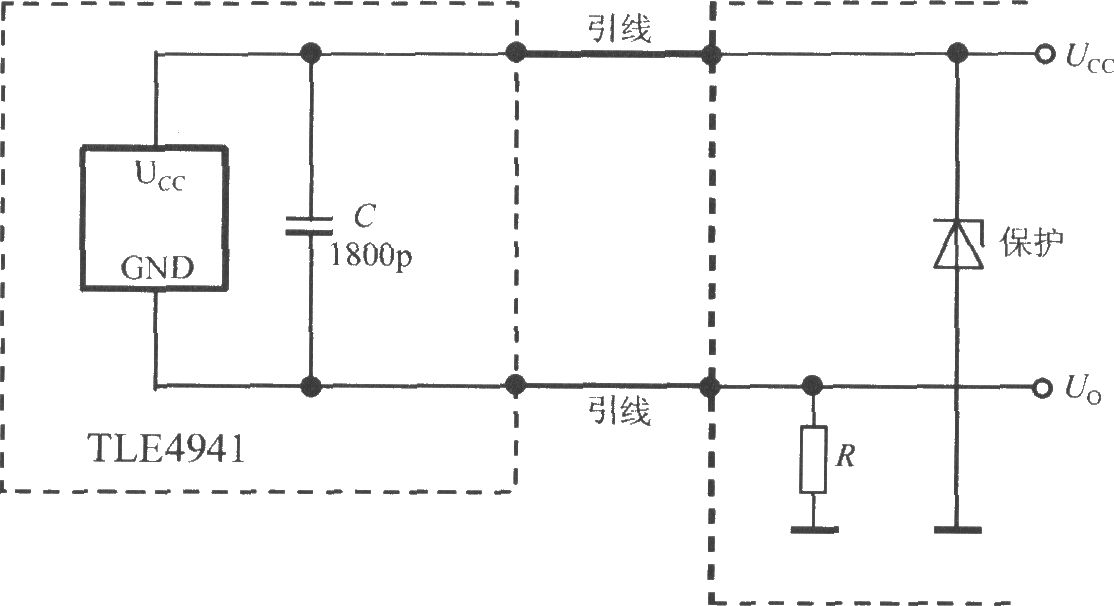

TLE4941为二线式智能霍尔传感器集成电路，其典型应用电路如图6所示。C为消噪电容。通过电阻R可将输出电流转换成电压信号Uo，接数字电压表（DVM）或送带ADC的单片机处理。

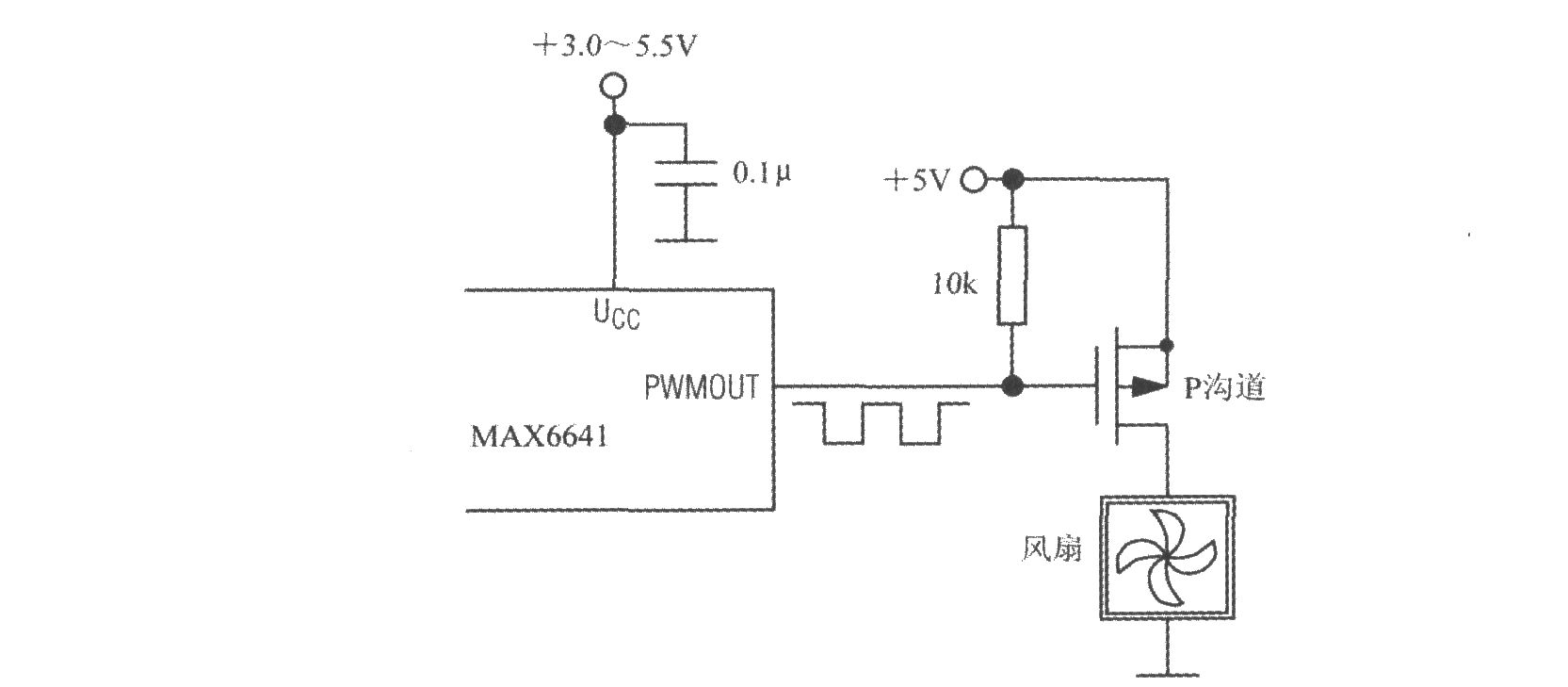

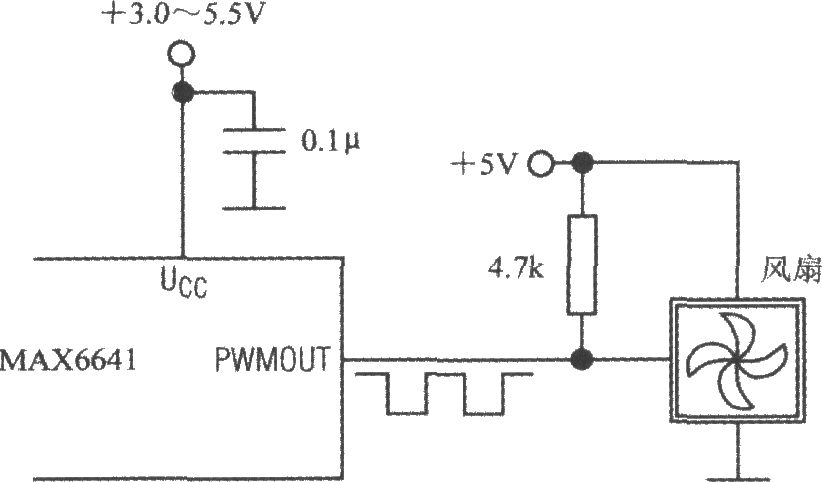

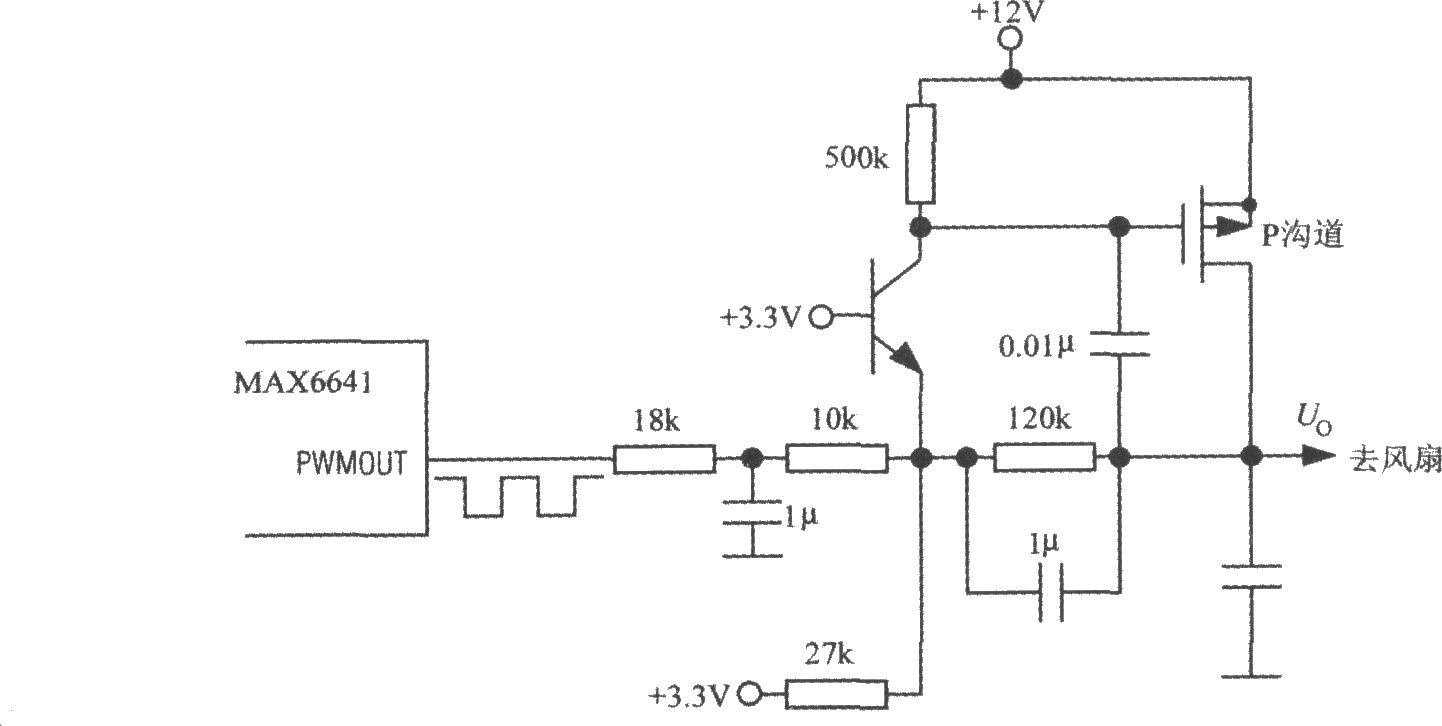

利用基于SMBus总线的智能温度控制器的PWMOUT信号，可有三种驱动方式控制风扇转速：其一，用PWMOUT信号驱动P沟道MOSFET，PWM反相位设定为0，电路如图5a所示；其二，将PWMOUT转换为与占空比成正比的直流电压作为风扇电源，逐图5b所示，此法电源效率较低但可降低噪声；其三，用PWMOUT直接驱动风扇的转速控制输入端（假定风扇具备该输入端），如图5c所示，优点为外围元件少、电源效率高、噪声低。

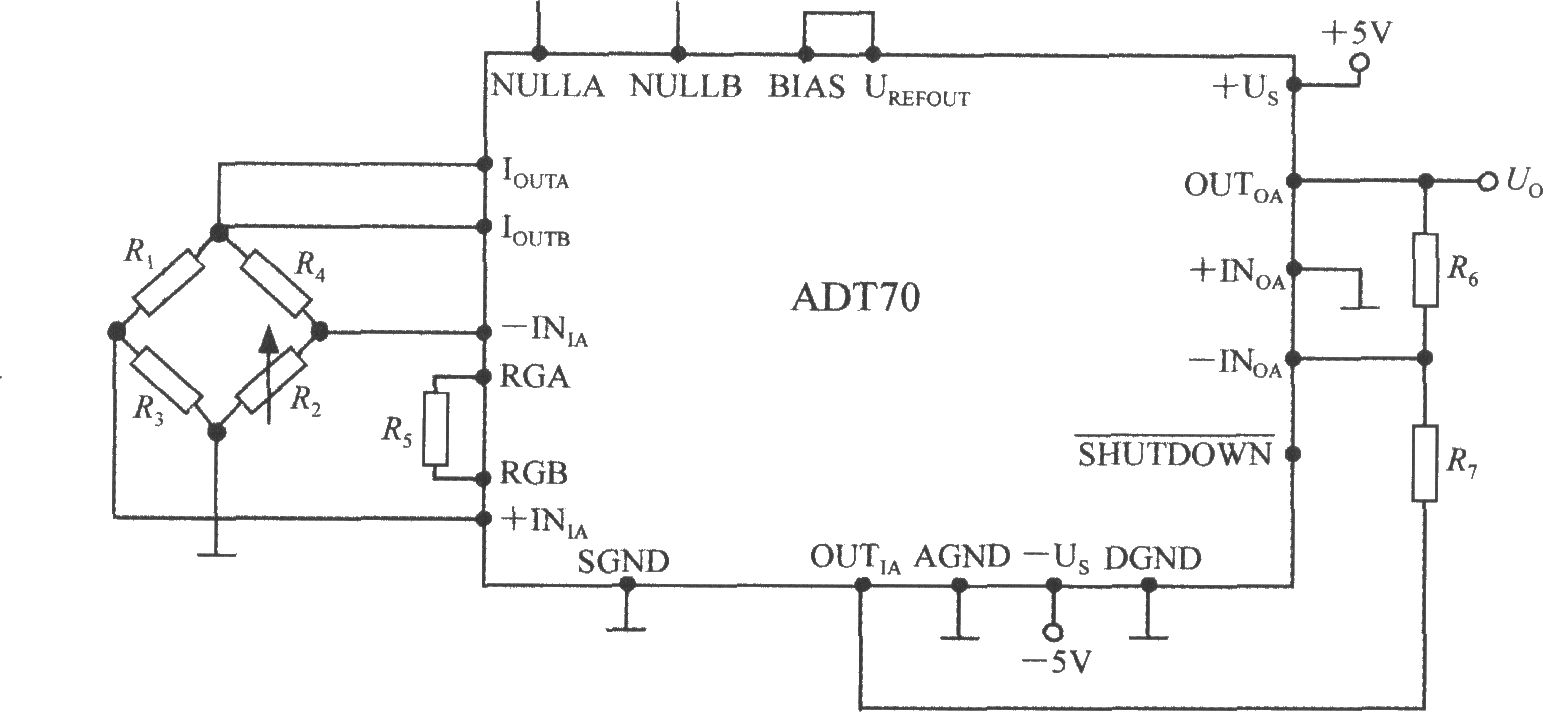

ADT70在电阻应变仪中的应用电路如图4所示。测量电桥由温度补偿片R1、测量应变片R2及无感线绕电阻R3、R4组成，标称值均为1kΩ。桥路工作电流由IOUTA、IOUTB端提供，每桥臂电流1mA。未受力时先调整电桥平衡；试件受力变形时，测量应变片电阻变化使电桥失衡，对角线输出微弱电压信号△u，其与供桥电压E的关系由公式给出。△u经A1、A2两级放大后输出，送数字电压表。应变仪总增益及标定可通过调节R5、R6、R7设定，使数字电压表直接显示应变值。考虑到各桥臂电阻偏差及接触、引线电阻的影响，实际应…
由SHT15构成的相对湿度/温度测量系统的电路框图如图1所示，用于测量并显示相对湿度、温度和露点。SHT15作为从机，89C51单片机作为主机，二者通过串行总线通信；R为上拉电阻（可省去），C为电源退耦电容；P0口、P2口、P3口分别接三组LED显示器。相对湿度测量范围0%～99.99%，精度±2%RH，分辨力0.01%RH；温度测量范围-40～123.8℃，精度±1℃，分辨力0.01℃；露点精度优于±1℃，分辨力0.01℃。
由AD596/597构成温度测控仪的电路如图29所示。IC1（AD596/597）作为闭环热电偶信号调理器；IC2为CMOS单片3½位A/D转换器ICL7136（亦可用ICL7106代替，功耗略增）；IC3为5V带隙基准AD584，5V基准经R4、R5分压为ICL7136提供1.000V基准，由ICL7136与LCD构成满量程2V的数字面板表（DPM）；IC4采用OP07运算放大器；RP为设定点电位器，用于设定控制温度T1；IC5为带双向晶闸管（TRIAC）的光耦合器。该仪表具备测温、控温及热电…
线性频率输出式相对湿度测量电路如图27所示，电源电压UCC=3.5～12V。利用一片CMOS定时器TLC555，配HS1100/1101与R2、R4构成单稳态电路，将相对湿度转换成频率信号。输出频率范围7351～6033Hz，对应相对湿度0～100%；RH=55%时f=6660Hz。输出频率可送至数字频率计或单片机系统，测量并显示相对湿度。R3为输出端限流电阻，起保护作用。按RH=55%、C=C0=181.5pF估算，f≈6668Hz，与典型值6660Hz接近；RH=55%、TA=25℃时输出方…
