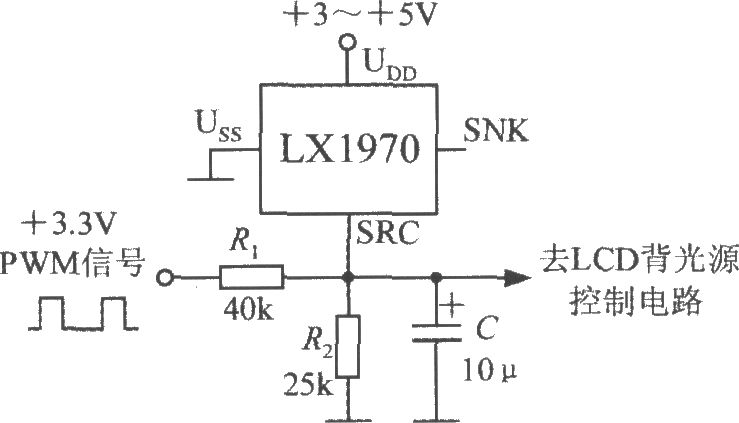

亮度调节电路如图36所示，只要改变PWM（脉宽调制）信号的占空比，即可调节背光源亮度以满足个人需要，PWM信号电压幅度为3.3V。

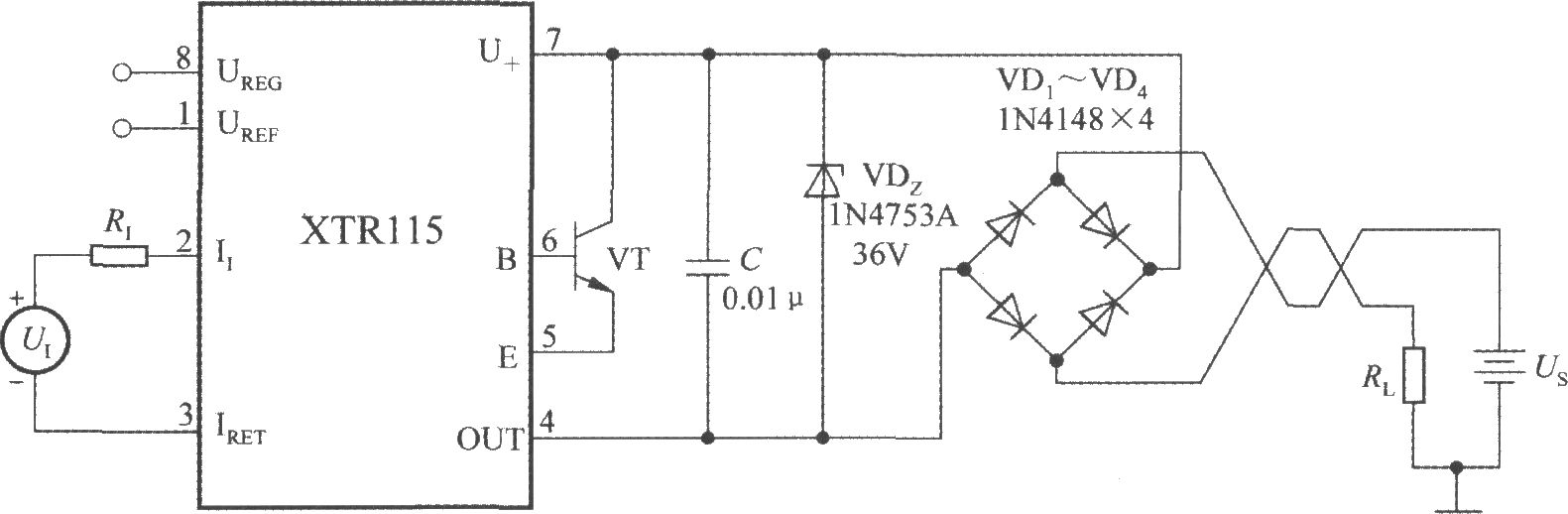

保护电路应兼有反向电压保护与正向过压保护双重功能，XTR115的保护电路如图35所示。反向电压保护由二极管整流桥VD1～VD4组成，防止环路电源极性接反损坏芯片；整流二极管可选用1N4148（URM=75V、Id=150mA、trr=4ns）。采用桥式保护后无需考虑环路电源极性，无论Us接法如何，U+端总能获得正电压。因任何时刻整流桥上总有两只二极管导通，计算环路电压ULOOP时须扣除两只硅二极管正向压降之和（约1.4V），关系由公式给出。过压保护采用一只1N4753A稳压管，稳定电压36V、稳…

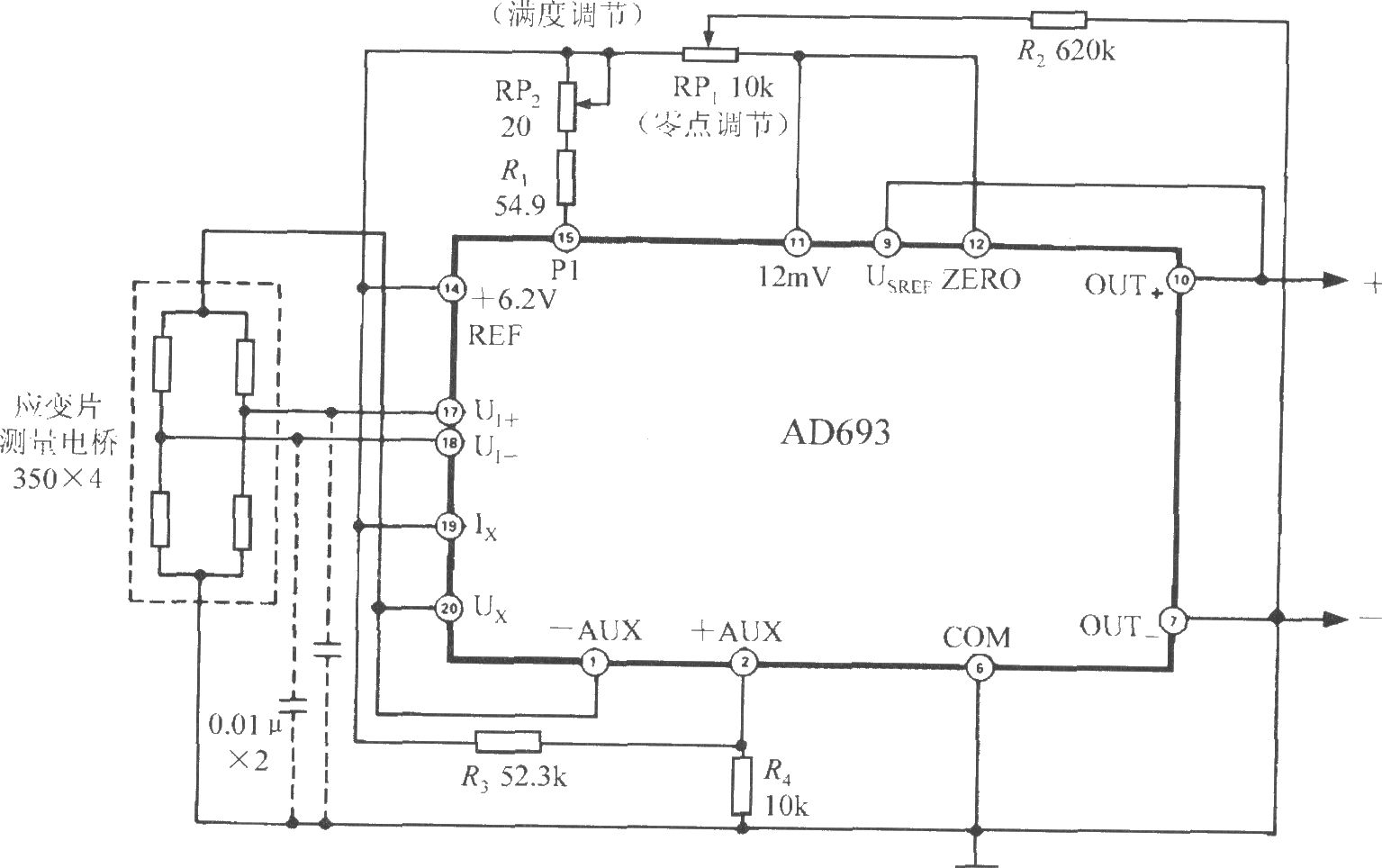

AD693还可配电阻应变片构成应变仪，用于应力测量，电路如图31所示。测量电桥含4个350Ω箔式应变片，灵敏度2mV/V；RP1、RP2分别为零点与满度调节电位器。若以RP1表示其总阻值，则供桥电压E=UREF×RP1/(R3+R4)=6.2V×10kΩ/(52.3kΩ+10kΩ)=0.995V。将应变片粘贴于试件表面，试件受外力产生形变时应变片电阻改变；在一定范围内，电阻变化率与应变值成正比。应变片构成测量桥路，试件受力时电桥失衡产生输出电压△u，经AD693完成电压/电流转换，最终获得与应变…

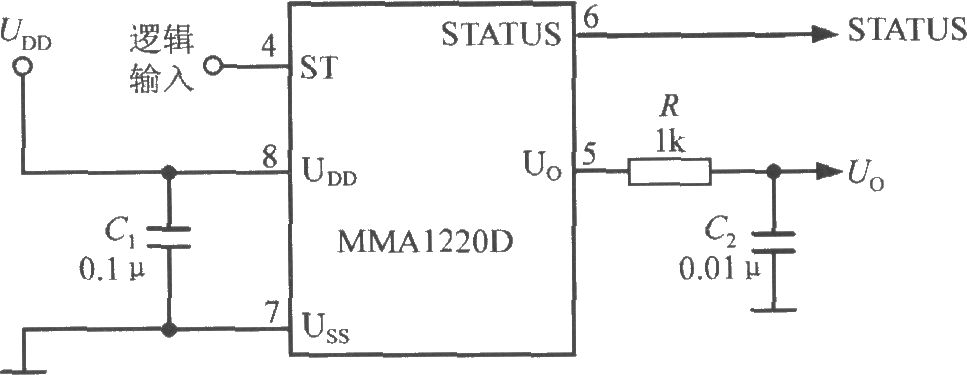

由MMA1220D构成的加速度计电路如图29所示。C1为电源退耦电容，由R和C2构成低通滤波器滤除开关电容噪声；从第4脚输入高电平时将芯片复位。

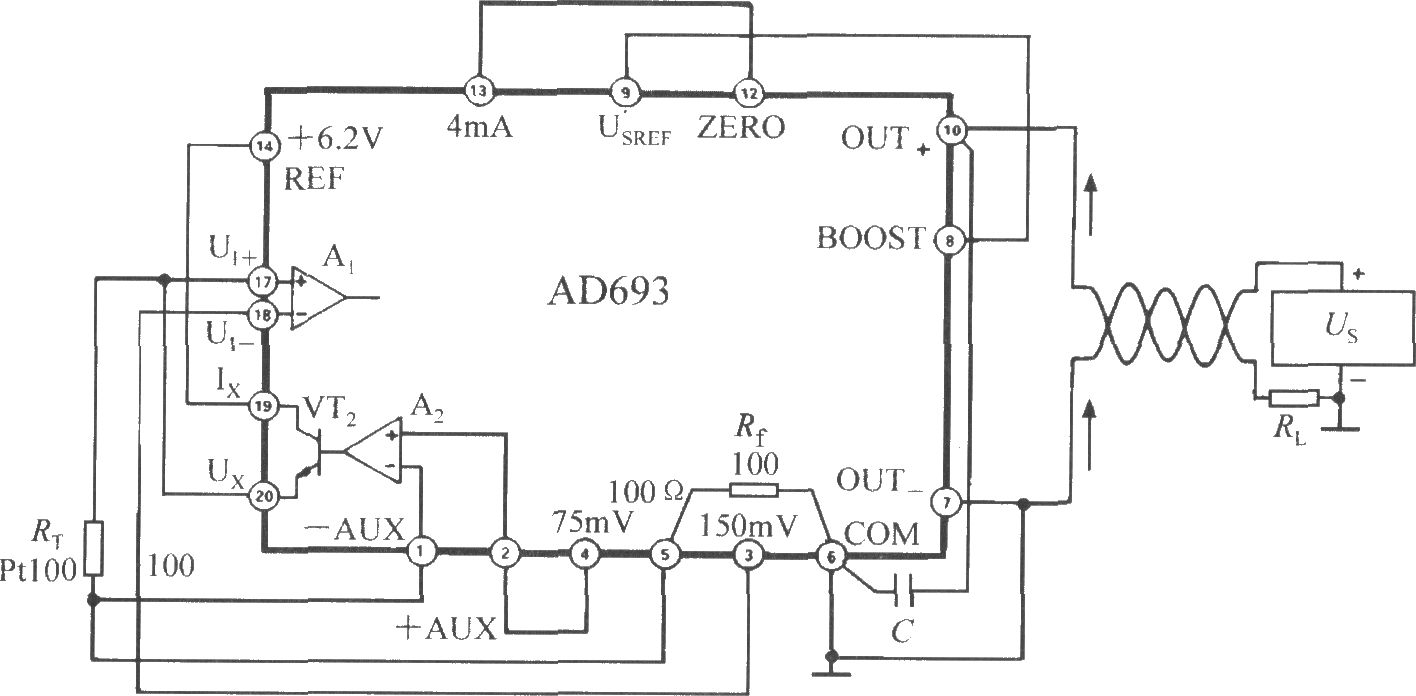

铂热电阻是常用测温元件，其电阻值RT与温度近似呈线性关系。AD693带Pt100型铂热电阻接口，可直接配置成PRTD信号调理器，电路如图27所示。Pt100在0℃时阻值100Ω，单位温度电阻变化率TCR=0.00385Ω/Ω/℃。该电路可将0～104℃范围内的温度转换成4～20mA电流，完成温度/电流（T/I）转换；AD693可设定6种测温范围以满足不同需求。

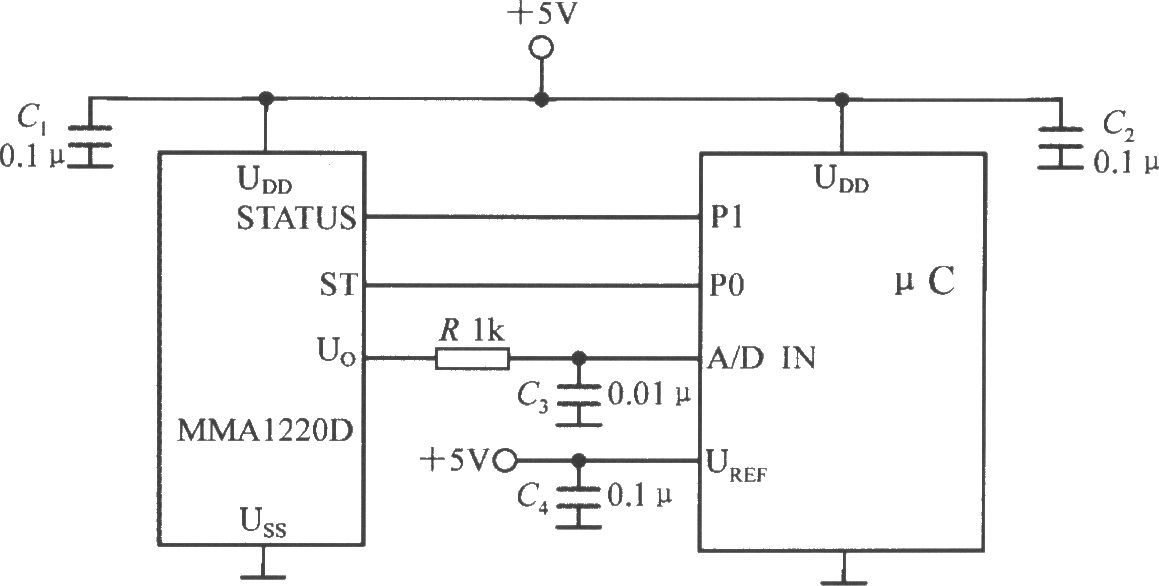

单片加速度传感器MMA1220D与单片机的接口电路如图26所示，所用单片机内部带A/D转换器，可选用Microchip公司的PIC系列。MMA1220D的状态端、自检端分别接μC的P1、P0端口，输出电压送至A/D转换器输入端；C1、C2为电源退耦电容；A/D转换器基准端（UREF）接5V。

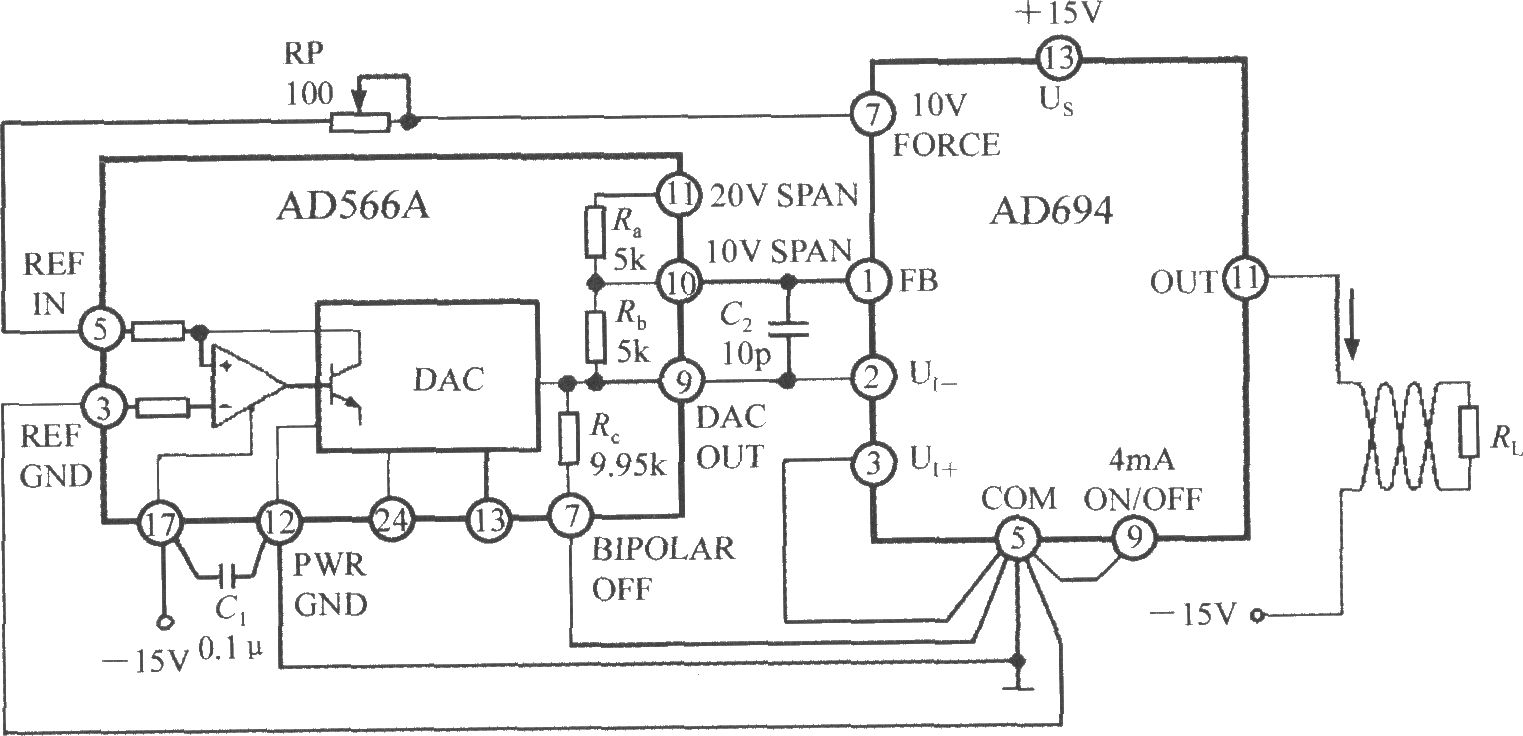

AD694可用作数/模转换器（DAC）的电流环接口，实现“数字量→电压信号→电流信号”的转换，电路如图23所示。AD566A为高速12位DAC，其输出端接AD694的UI-端，UI+端接地。AD694采用±15V双电源供电，并为AD566A提供基准电压。利用AD566A内部电阻网络将AD694配置成10V满刻度输入；C2为频率补偿电容；RP为满度电位器，不需调整时可用50Ω固定电阻代替。
由AD693和AD592构成的带冷端温度补偿热电偶测温电路如图19所示，具有四方面特点：其一，适配各种类型热电偶；其二，以一片AD592型电流输出式集成温度传感器作冷端补偿，其电流温度系数为1μA/K；其三，能将热力学温度（K）转换为摄氏温度（℃），再变换成标准电流信号以利远距离传输；其四，可灵活设定测温范围。RP为零点电位器，R1、R3的取值视热电偶类型及环境温度而定，如配J型热电偶时取R1=51.7Ω、R3=301kΩ。校准0℃时将热电偶置于冰水混合物，调节RP使Io=4mA，其余温度点可用…

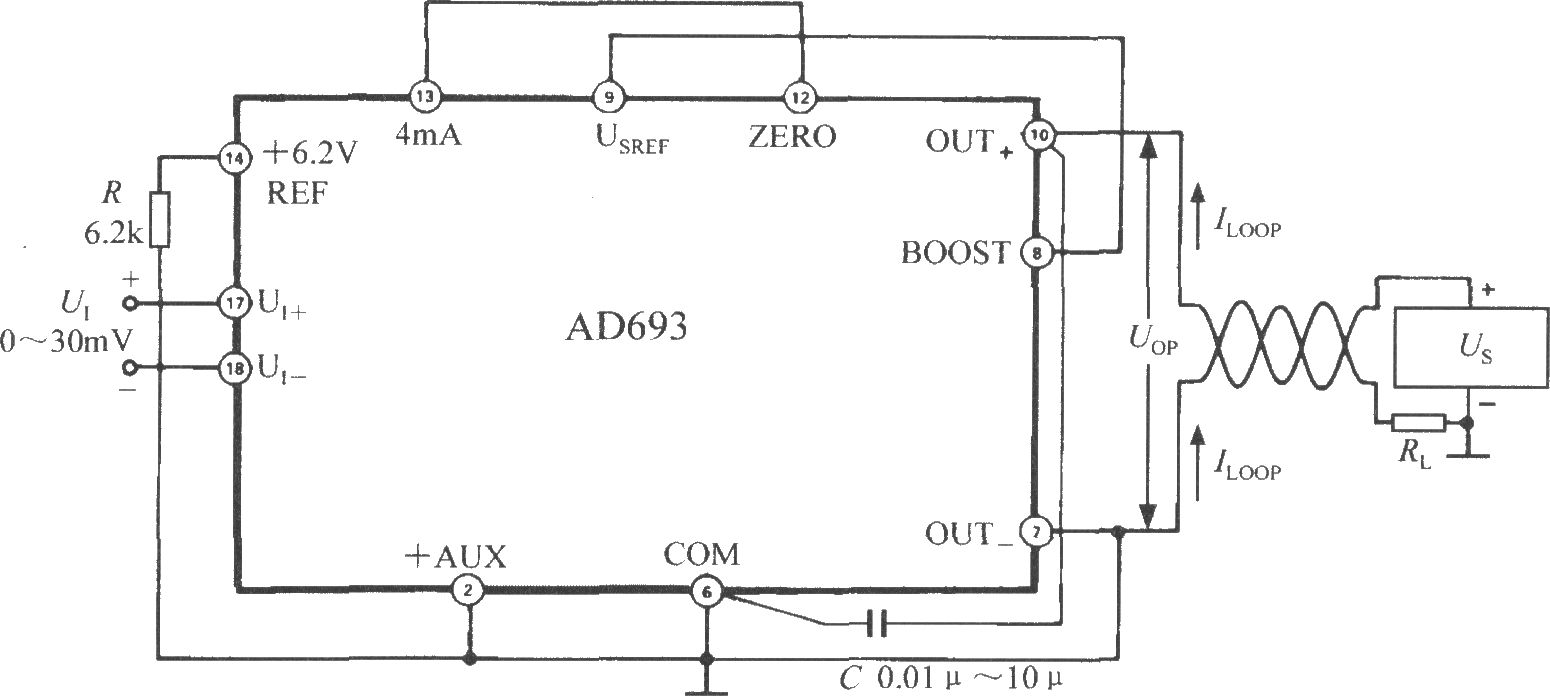

由AD693构成0～30mV单极性输入、4～20mA输出的电路如图16所示。环路电源Us允许范围为12～36V；RL为电流环负载电阻，ILOOP为环路电流。实际加到AD693的电源电压Uop由公式给出。不使用本地电源时，6.2V基准电压源与地之间需接6.2kΩ电阻，将基准电压源的负载电流设定为1mA。C为电源退耦电容。

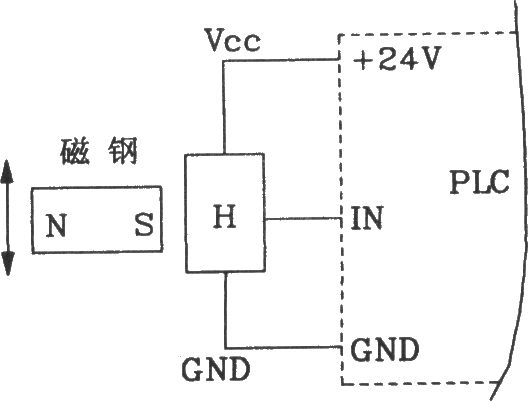

HK-1型霍尔接近开关亦可用于数控机床可编程控制器（PLC）电路，精度可达0.02mm，还可用于高速冲床、复杂纹进模具的送切料及行程控制等场合。电路如图15所示。
