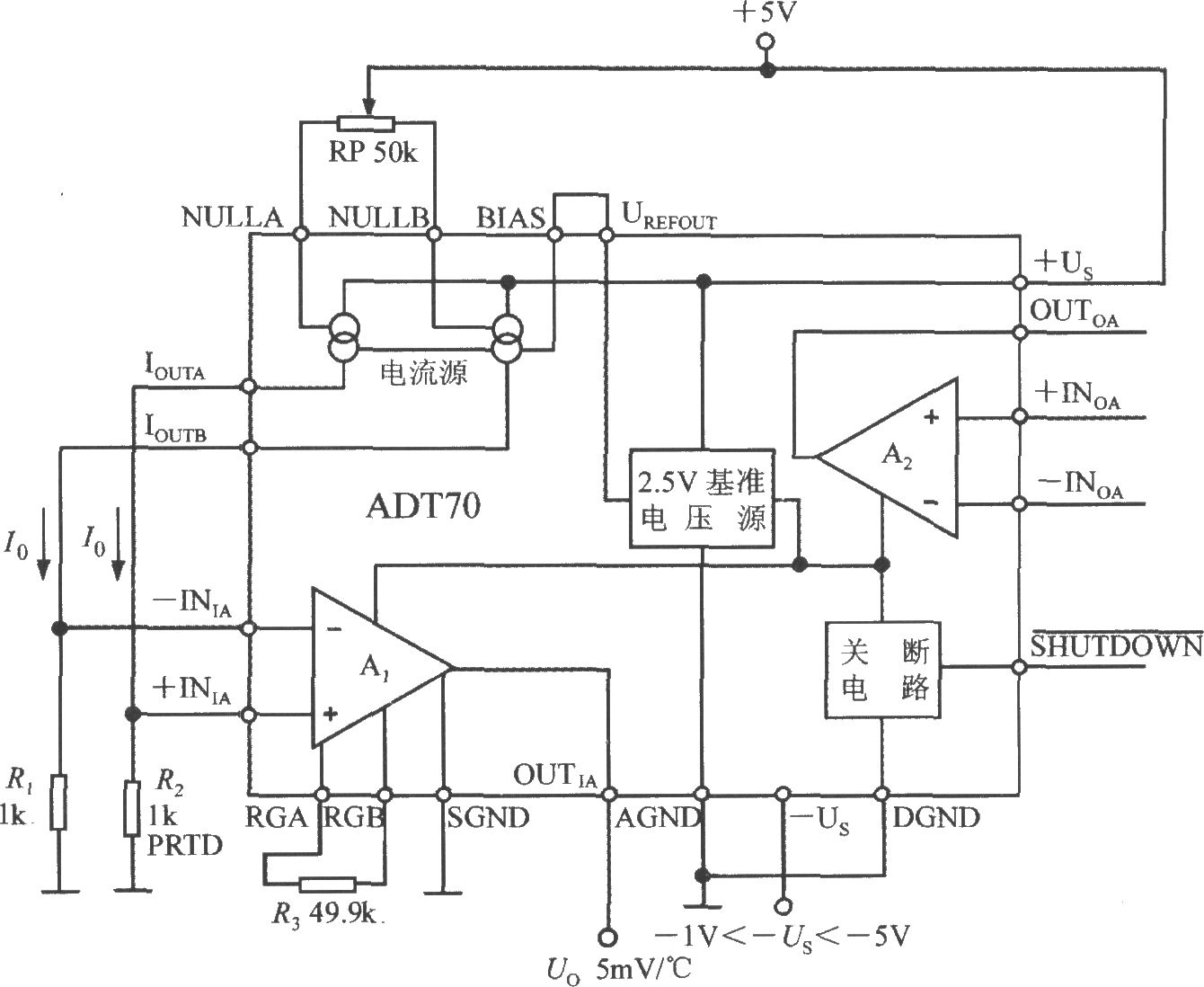

铂热电阻信号调理器ADT70的内部电路框图及典型应用电路如图26所示，芯片主要包括五部分：2.5V基准电压源；两个对称输出式电流源；仪表放大器A1；备用放大器A2；关断电路。图中采用双电源供电，为测量0℃以下温度，-Us至少取-1V；SGND、AGND、DGND端均接地。将SHUTDOWN端接DGND时，ADT70被关断；不用该端时应接Us。5V电源经电位器为电流源供电，2.5V基准电压源为电流源提供偏压。两个电流源分别为标称电阻R1（1kΩ）与铂热电阻R2（Pt1000，0℃时标称阻值1kΩ）…
图23为采用CGS-H型陶瓷湿度传感器构成的低湿度检测电路。CGS-H传感器的湿度特性曲线（图23a）以及60℃、100℃下的温湿度特性曲线（图23b）一并给出，供电路设计标定参考。

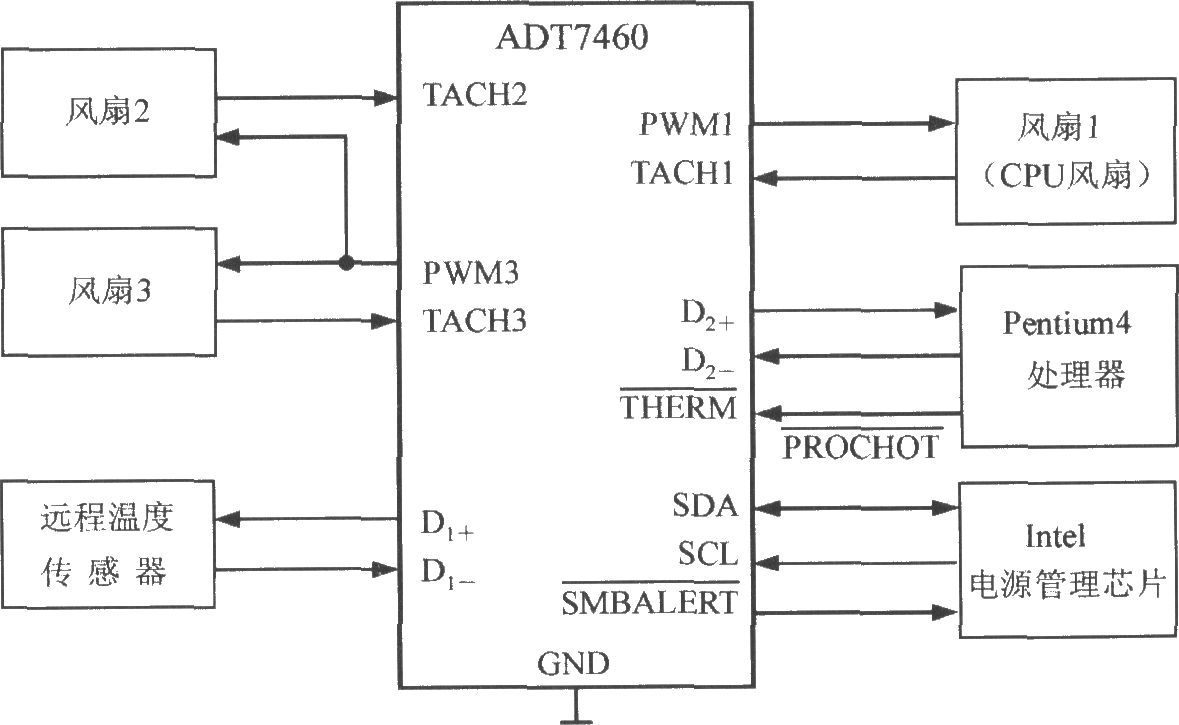

奔腾4计算机的散热控制电路如图22所示，共使用3台散热风扇：风扇1专门为CPU散热，风扇2、3分别安装于机箱前、后部为机箱散热。VT为第一路远程温度传感器，用于测量环境温度；Pentium 4处理器内置的温度传感器作为第二路远程温度传感器。ADT7460通过SMBus总线连接Intel电源管理芯片。一旦检测到超温，即从相应引脚输出超温中断信号，经电源管理芯片使CPU产生中断。

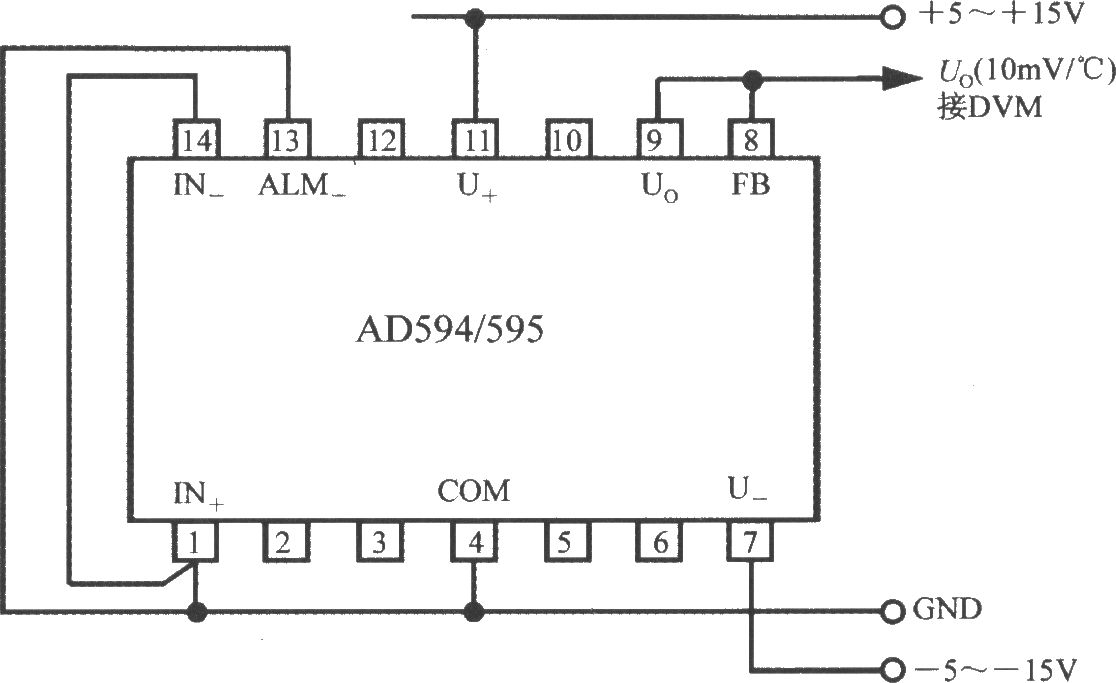

AD594/595亦可配置成摄氏温度计，电路如图21所示。此时应将IN+、IN-端与COM端短接，输出电压Uo的温度系数为10mV/℃，可送至DVM测量并显示温度。

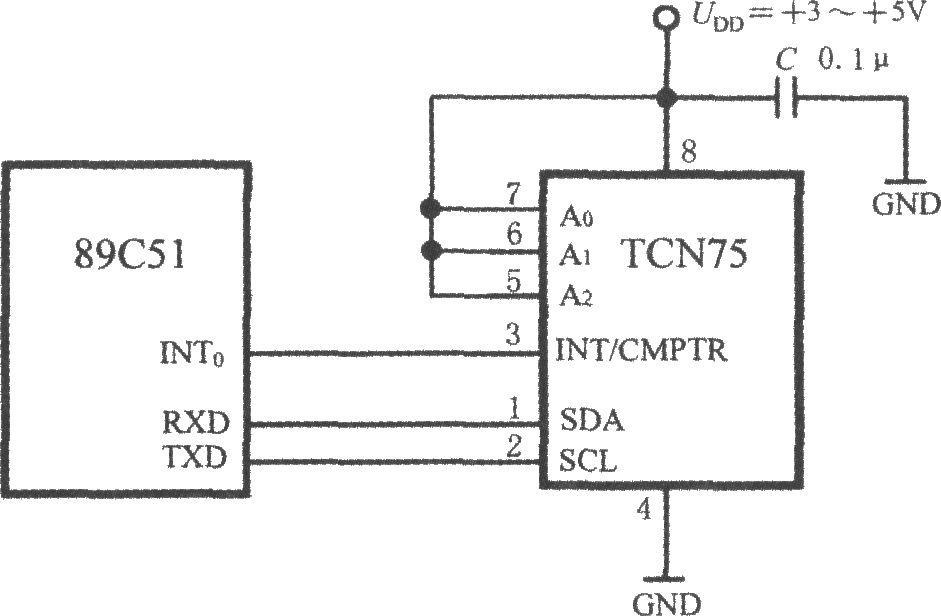

TCN75与89C51单片机的接口电路如图17所示。将TCN75的地址输入端A2～A0均接高电平UDD，设定地址码为111；89C51通过软件实现片选。89C51的串行数据接收端（RXD）、发送端（TXD）分别接TCN75的SDA、SCL端；TCN75的中断/比较信号接至89C51的INT0中断端。
