工业现场测量时，需为1B31设计输入保护电路防止输入端因220V交流电源瞬时短路而损坏，保护电路如图7所示。选用高导电率、低泄漏电流的FDH333型二极管，与1N963型稳压管组成双向限幅电路并联于输入端，将输入电压钳位到±12.5V。FDH333平均整流电流200mA、反向耐压125V、反向漏电流仅1nA、最大压降1.0V、结电容6.0pF；1N963稳定电压约12.5V、工作电流10.5mA。在0.1Hz～1kHz频率范围内，串联于差分输入端的R1、R2可将1B31噪声电压峰-峰值降至4.2…
由宽带应变信号调理器1B31、18位A/D转换器AD1170与MCS-51单片机构成的压力变送器数据采集系统电路如图5所示。将一只满量程输出10mV的压力变送器接入1B31，设增益为500倍，则输出电压范围为0～5V。激励电压设为5V，为便于比率运算还作为AD1170基准电压；通过ECAL命令将其设为AD1170满量程输入电压，并周期性校准使A/D转换器跟随基准变化，获得比率输出特性。因采用低通滤波与A/D转换技术，系统共模抑制比很高。利用单片机对AD1170初始化还可消除桥路不对称引起的固定失…

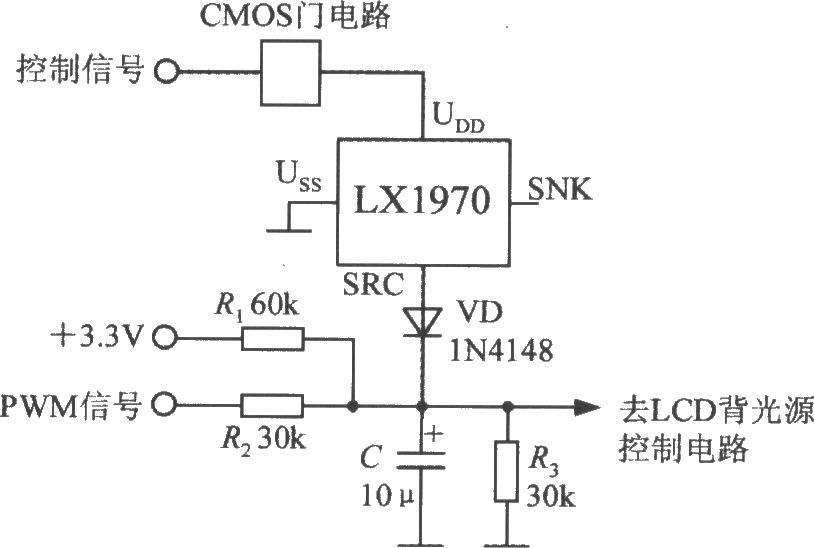

采用门控开关的亮度调节电路如图4所示，具有以下特点：其一，利用一个CMOS门电路控制LX1970电源通断，仅当门电路输出高电平时LX1970上电；因LX1970属微功耗器件，电源电压可直接由门电路提供。其二，在SRC端串联隔离二极管VD，当LX1970掉电时VD截止起隔离作用，使亮度信号不能加到LX1970上，具保护作用。其三，3.3V直流电压信号与PWM信号可等效为或门的两路输入，因此改变直流电压也能调节亮度。VD可选用1N4148型高速开关硅二极管。
采用5V电源时，AD421的基本接线如图3所示。AD421的电压调整器与外部耗尽型场效应调整管DN25D一起为AD421及其他器件供电，UCC端接2.2μF退耦电容，以保证调整器输出稳定并吸收尖脉冲。当AD421工作电压选3V时，在COM与LOOPRTN端之间应接16kΩ电阻以调整增益。为稳定调整器工作，UCC与COM之间应接一只电源退耦电容，COMP与DRIVE之间接0.01μF电容，DRIVE与COM之间并联1kΩ电阻和1000pF电容。若将内部2.5V基准（REF OUT2）直接作REF …
由LX1970构成的测量白光亮度电路如图49所示：由UCC、电流源与白光LED组成的光源发射可见光，LX1970接收并将其转换成电流信号。在SNK端、SRC端各串联一块微安表，分别测量光电流ISNK、ISRC，读数值即反映亮度高低。
RCV420的典型应用电路如图48所示，采用±15V（或±12V）双电源供电。C1、C2为正负电源退耦电容，需用1μF钽电容且安装时尽量靠近电源引脚。CT端、RCV COM端与REF COM端必须单点接地并使接地电阻最小，以免形成地线回路引起转换误差。当输入II=4～20mA时，输出Uo=0～5V。C3为降噪电容，取0.1μF时可将基准输入端噪声降至25μV（峰-峰值）左右，减小50%。
一种典型压力变送器（如Dynisco公司800系列）与1B31的接口电路如图44所示。1B31输出稳定的10V激励电压，压力变送器满量程输出30mV；设定1B31增益为333.3倍，可将0～10000磅/英寸²转换成0～10V输出。为消除接地环流，信号返回端及屏蔽电缆须在同一点接地。S为校准开关，R为支路校准电阻，用于满度输出80%点的校准。

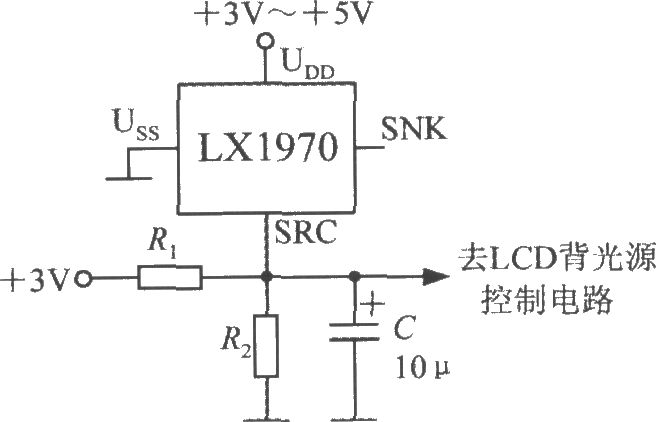

环境亮度明显变暗时，LX1970可自动开启LCD背光源使白色LED发光，亮度自动控制电路如图43所示。用R1、R2设定控制亮度的最小值与最大值，改变电容C容量可调整响应时间并滤除50Hz电网干扰。LX1970采用3.3～5V电源；仅用SRC端时SNK端应悬空。假定需用0.25～1.25V输出电压驱动白光LED，其中0.25V对应亮度最小值、1.25V对应最大值。设计时应先确定R1与R2的比例关系，再由LX1970在给定亮度下的最大输出电流ISRCmax计算R2。假定ISRCmax=50μA，计算…
由XTR115构成应变桥电流变送器的电路如图42所示。以第3脚为公共地，由第1脚给应变桥提供2.5V电源。前置放大器采用TL061单运放（亦可采用OPA2277双运放中的一路），由5V稳压器单独供电。R1为20kΩ输入电阻，C为降噪电容，VT为外部NPN功率管，可选2N4922、TIP29C、TIP31B等；以2N4922为例，UCEO=60V、ICM=1A、PCM=30W。当试件受力时，应变桥输出电压先经前置放大成0.8～4V的UI，经R1转换成40～200μA的II，最后经XTR115放大1…
通过三只外接电阻可将1B31的截止频率从1kHz提高至20kHz，以满足宽带应用，电路如图37所示。电阻值由计算公式确定，式中RSEL1～RSEL3的单位取kΩ；亦可据表直接选取电阻值。
