利用TLC555产生负电源的电路(1B32传感器调理)

1B32的小型化封装与高可靠性使其成为便携式压力检测系统的理想选择。由于1B32需要负电源,图32给出一种实用负电压产生电路:用12V电池正极驱动CMOS TLC555定时器,其电源电流典型值360μA;定时器输出方波经整流滤波后得到-9V电源。1B32的激励电压应等于或小于9V,以留出调节余量。

数字式高精度压力测试仪电路(MAX1457)

数字式高精度压力测试仪电路如图26所示。MAX1457外部只读存储器选用93C66型4096位E2PROM。上电后MCS端拉高选中主芯片;5V电源经RBIAS(400kΩ)为偏置电路提供偏压。C2、C4、C6为退耦电容,C1、C3、C5、C7~C11为旁路电容。取RISRC=50kΩ时激励电流为0.5mA;RSTC为满量程温度系数补偿电阻,R*LIN为非线性校准电阻(可不用)。传感器压力信号经MAX1457处理后由OUT端输出至数字电压表显示被测压力。

集成液位传感器LM1042在汽车中的应用电路

LM1042在汽车中的应用电路如图25所示,电源取自12V蓄电池,利用油压开关S1选择探头。点火时S1闭合,通过使第8脚拉低选择探头1测量油箱液面;发动机工作后S1断开,经VD1将第8脚拉高,改由辅助探头2测量液位;发动机失速时C5使第8脚保持高电平,禁止探头1测量。HL为油压报警灯,VD2防止电源反接,RP1调整探头工作电流使I=200mA,RP2校准单次测量持续时间。闭合S2使COSC短路,选单次测量模式;断开S2为重复测量模式。如需改变A4电压增益,可沿虚线接入R7。数字电压表接于Uo2与…

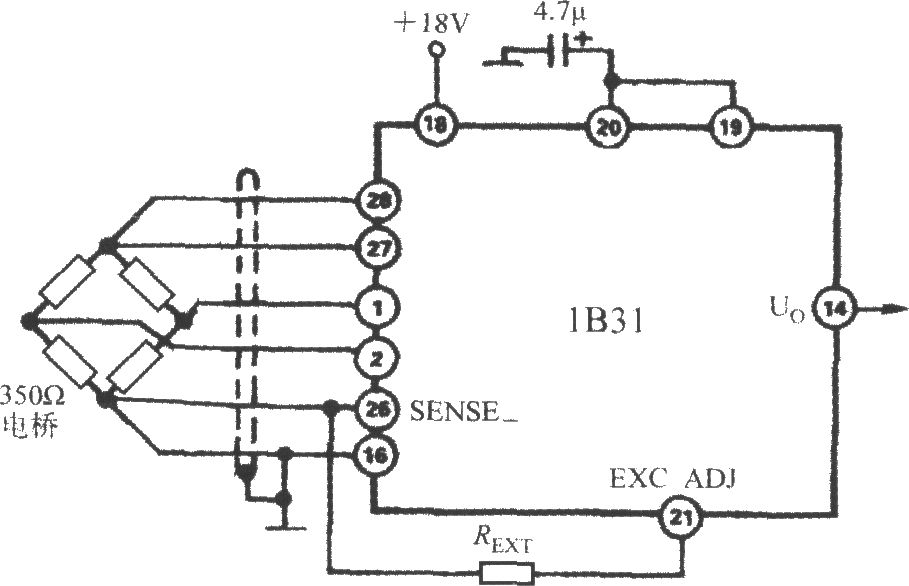

宽带应变信号调理器1B31提升激励电压的电路

当1B31第19脚接第20脚时,可编程电桥激励源输出激励电压UEXC=10V。要使UEXC提升至10~15V,须在EXC ADJ端与SENSE-端之间接入一只电阻REXT,电路如图22所示,REXT值由公式确定(电阻单位kΩ),式中符号如图注。

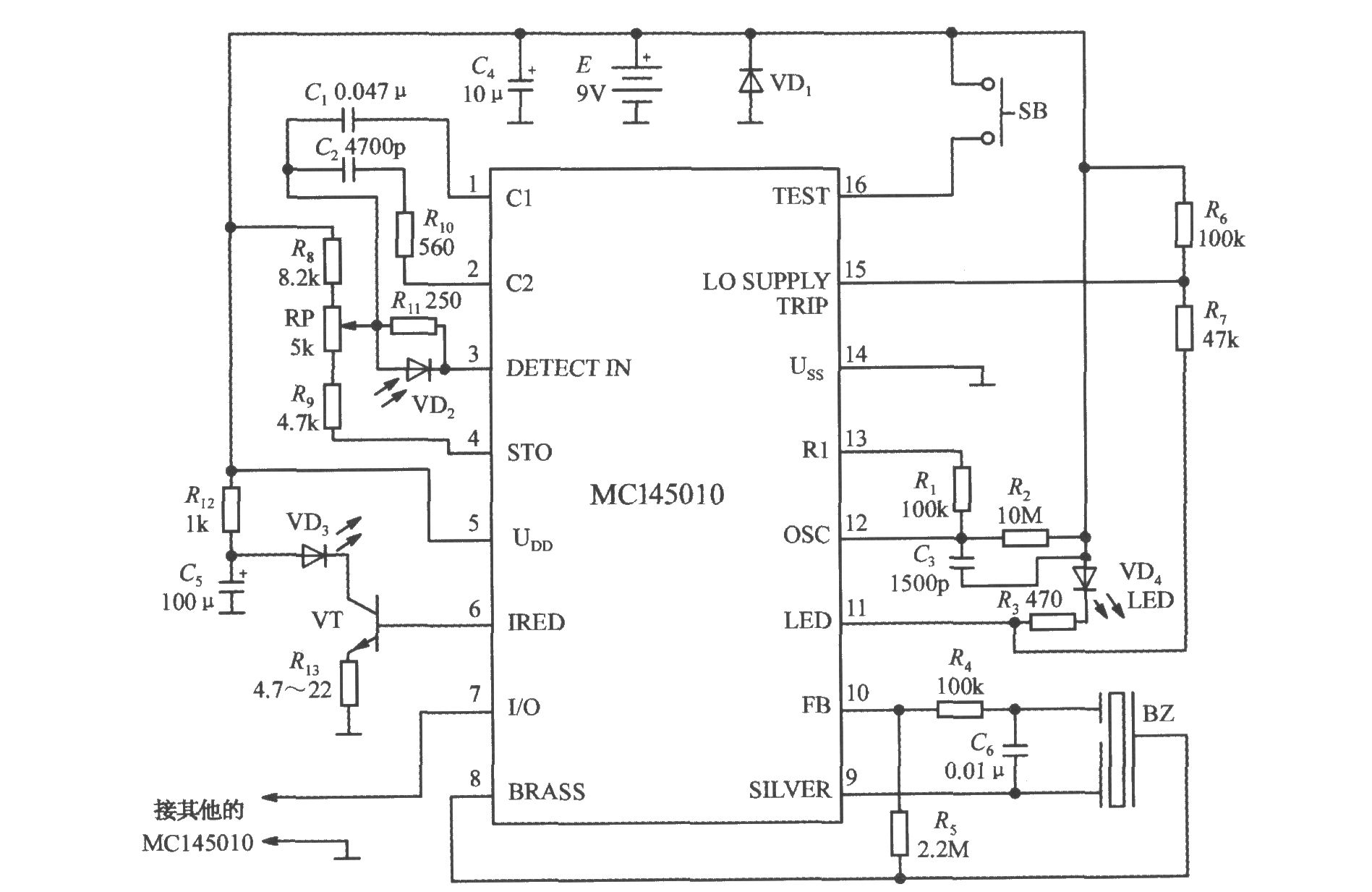

由光电型烟雾报警集成电路MC145010构成的烟雾报警电路

由MC145010构成的烟雾报警电路如图21所示,采用9V叠层电池供电。R2、C3分别为振荡电阻与振荡电容,时钟周期由公式确定。

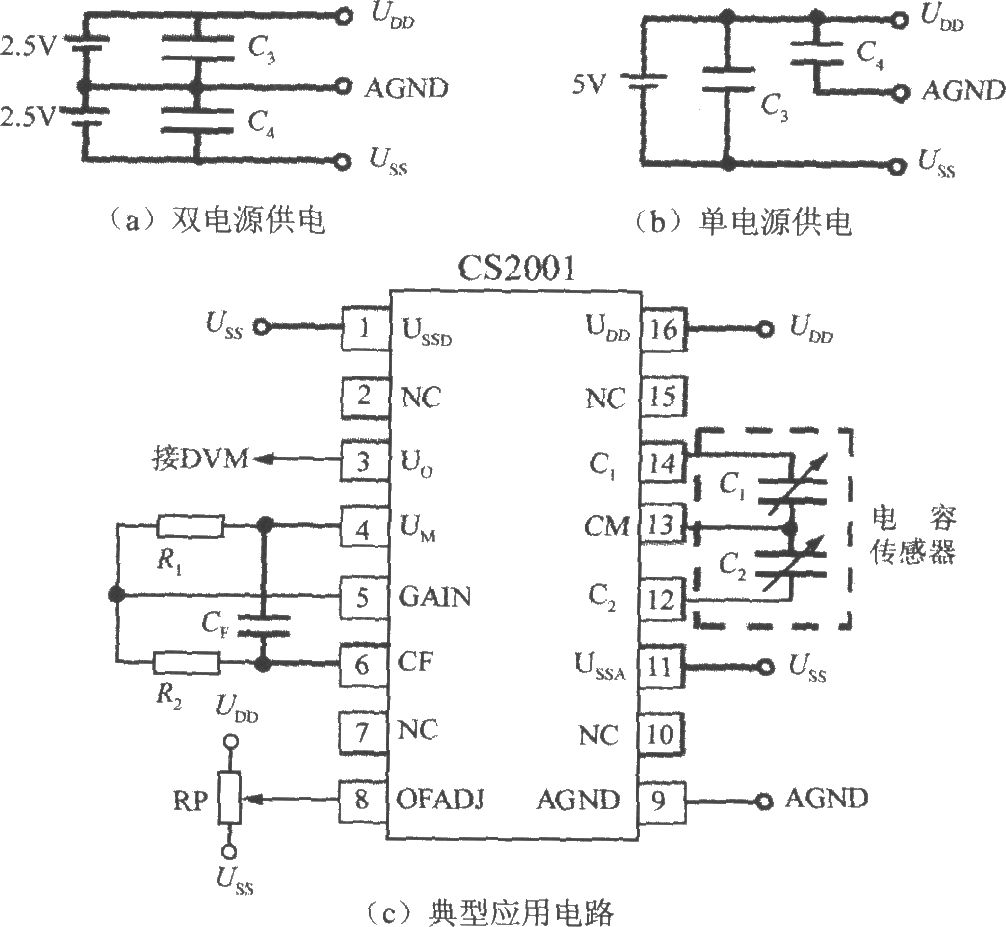

电容式传感器信号调理器CS2001的典型应用电路

CS2001的典型应用电路如图18所示,(a)为±2.5V双电源接法,(b)为5V单电源接法,C3、C4均为退耦电容;在(c)图中CF为调整带宽的电容、RP为调整增益的电位器。CS2001输出电压由Uo、AGND端引出后接数字电压表(DVM)。

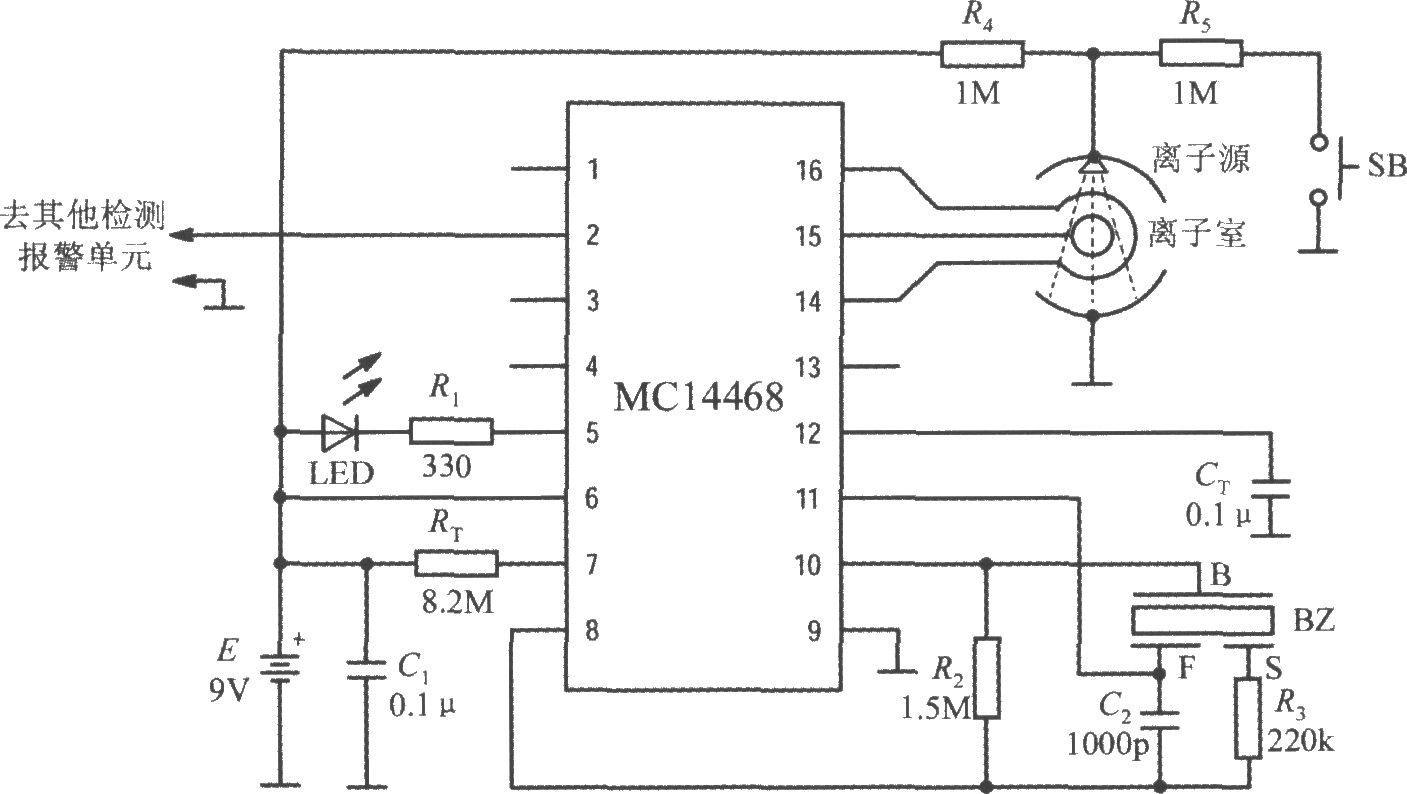

由离子型烟雾检测报警集成电路MC14468构成的烟雾检测报警电路

由离子型烟雾检测报警集成电路MC14468构成的烟雾检测报警电路如图17所示,采用9V叠层电池供电。RT、CT为振荡电阻与振荡电容;LED为发光二极管,R1为限流电阻;BZ为压电陶瓷蜂鸣器,具有B、F、S三个电极。离子源采用镅241(Am,放射性强度极低,仅为0.8μCi)置于离子室顶部,不会危害人体亦不污染环境。R4、R5为分压电阻,SB为自检按钮:常态下离子源接9V,按下SB变为4.5V,可模拟烟雾探测。MC14468还可经第2脚外接其他检测单元电路。

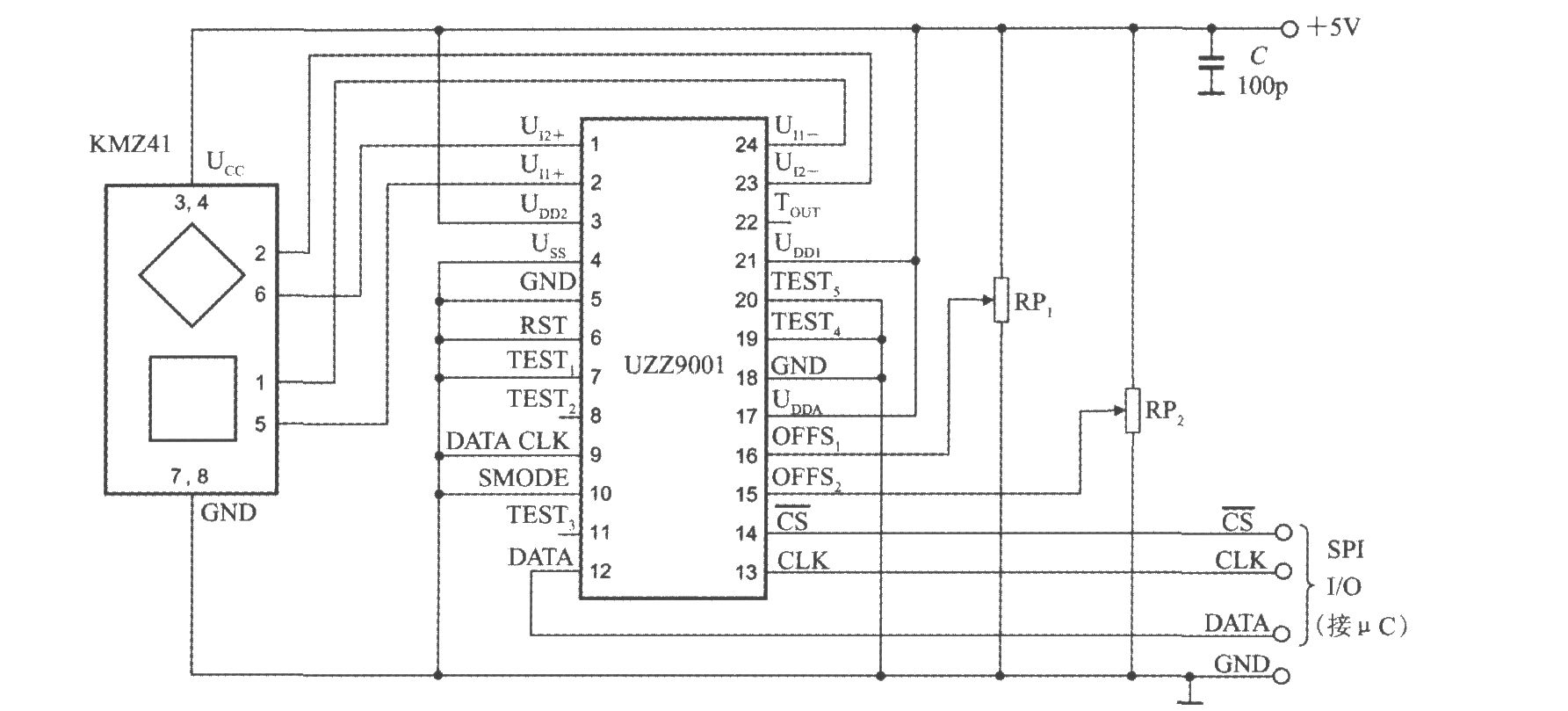

数字输出式角度传感器信号调理器UZZ9001的典型应用电路

UZZ9001的典型应用电路如图15所示。C为退耦电容,SPI输入/输出接口可直接配单片机(μC),借助单片机对UZZ9001进行设置。UZZ9001测量角度的误差约为±0.35°。

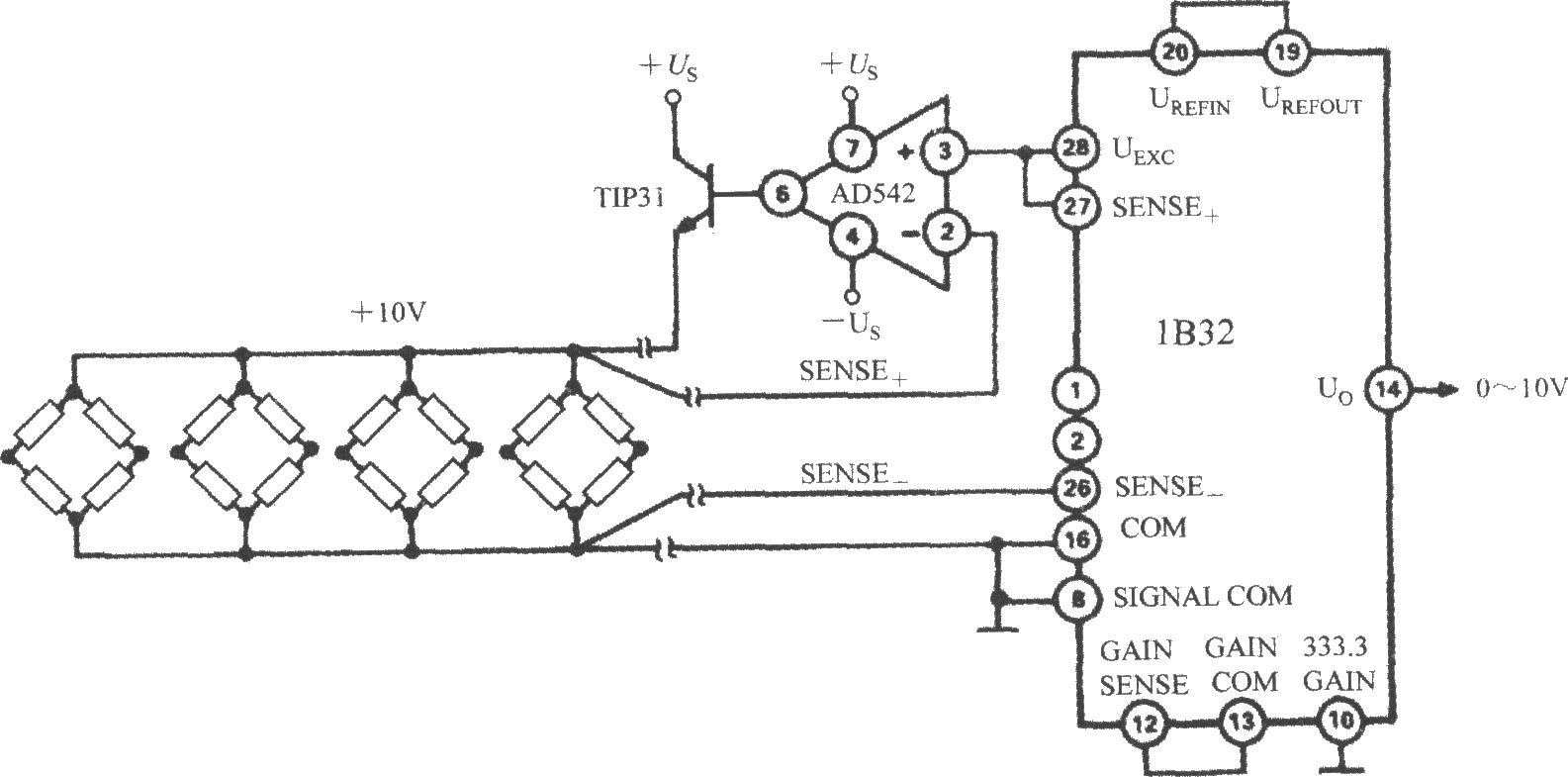

桥式传感器信号调理器1B32配多路压力传感器的应用电路

1B32配多路压力传感器时的应用电路如图12所示。激励电源经AD542、TIP32后驱动多个桥式传感器。AD542为Bi-FET输入级运算放大器,此处起缓冲器作用;TIP32为外延型PNP功率管,最高反向耐压45V、最大集电极电流3A、最大功耗40W(原文TIP31为NPN,此处据电路为TIP32功率管)。该电路可在-25~80℃范围内提供10V、300mA激励源。将1B32的333.3 GAIN端接地时,增益设定为333.3倍。

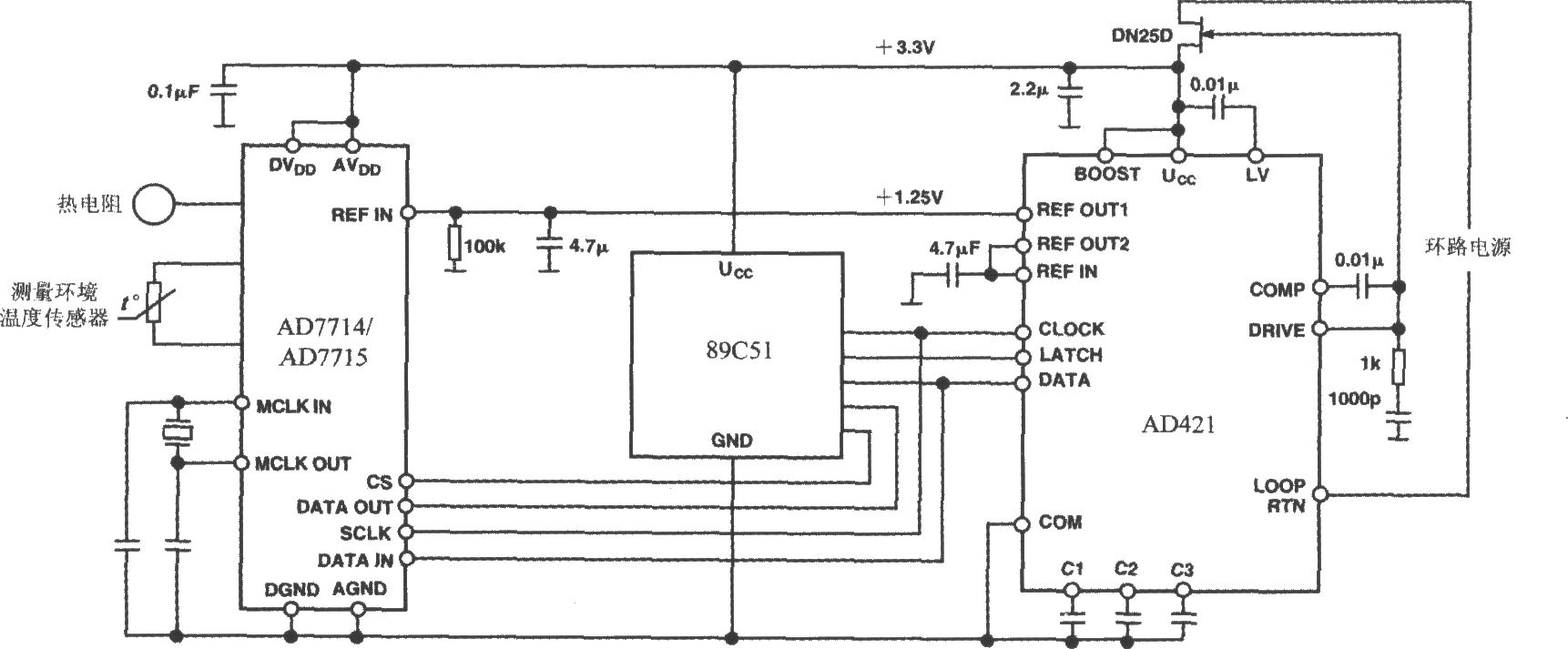

由AD421构成4~20mA智能变送器的电路

由AD421构成4~20mA智能变送器的电路如图11所示,其中微处理器负责线性化处理与通信。变送器模/数转换采用AD7714(或AD7715)型高分辨率∑-Δ式ADC,AD7714内含可编程增益放大器(增益可在1~128间调节)。工作原理:传感器产生10mV模拟信号,先送AD7714完成模/数转换,利用数字校准技术消除增益与失调误差;再由89C51读取数据并线性化处理,经串行口送AD421转换为4~20mA电流信号,最后经电流环送控制中心。AD421工作电压3.3V,AD7714、AD421基准…
