SB5227输出的超声波信号很微弱，须经功率放大才能驱动发送器。一种典型发送电路（图32a）从SB5227第10脚输出，经缓冲器F与功率放大器VT1、VT2驱动发送器，其中VT1为小功率管、VT2可选功率场效应管。亦可利用变压器驱动发送器（图32b）。接收电路（图32c）包括六部分：输入保护电路（C1、R1、VD1、VD2）、阻抗匹配及电流放大器（VT1）、两级电压放大器（VT2、IC1）、带通滤波器（L1、C6）、输出级放大器（VT3）、电压比较器（IC2）。C1为隔直电容，R1为限流电阻，V…

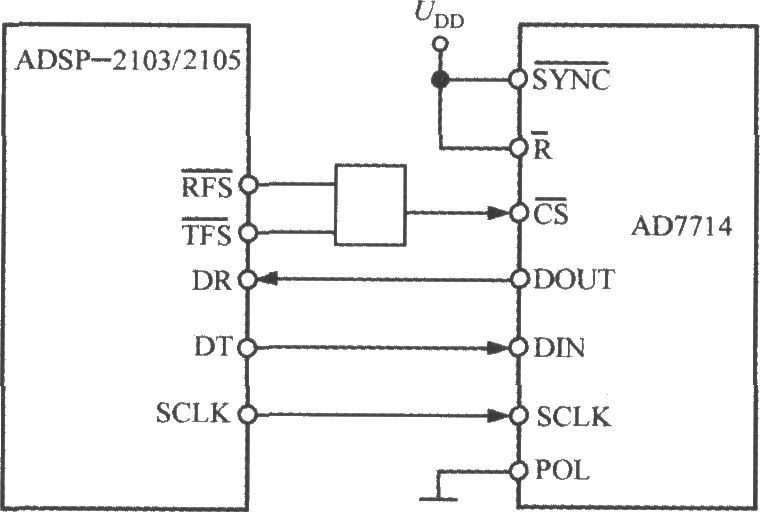

ADSP-2103或ADSP-2105是ADI公司的数字信号处理器，AD7714与ADSP-2103/2105的接口电路如图31所示。将ADSP-2103/2105的RFS、TFS端配置为低电平有效，SCLK配置为串行时钟输出；AD7714的POL端接低电平。为确保AD7714正常工作，串行时钟频率应限制在3MHz以内。

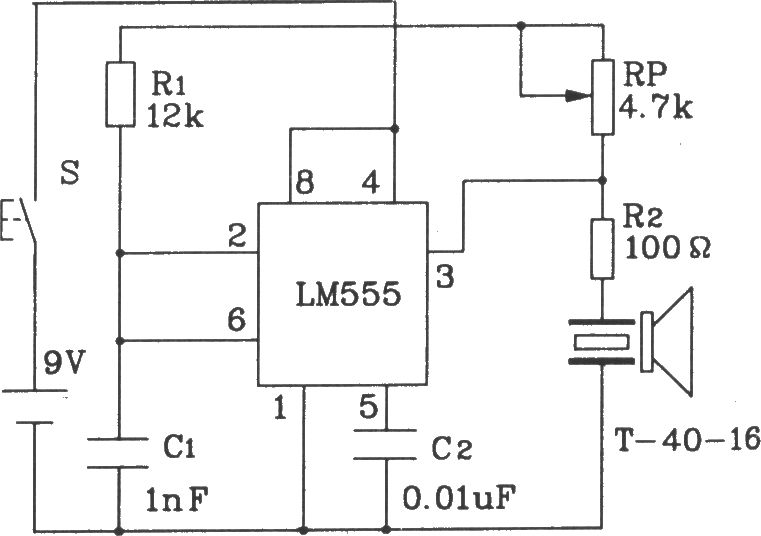

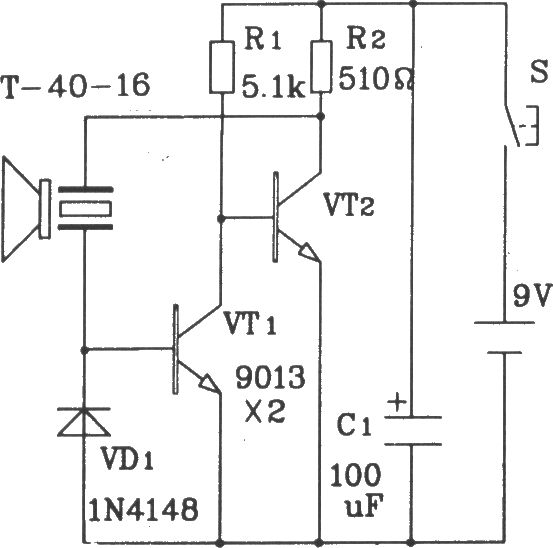

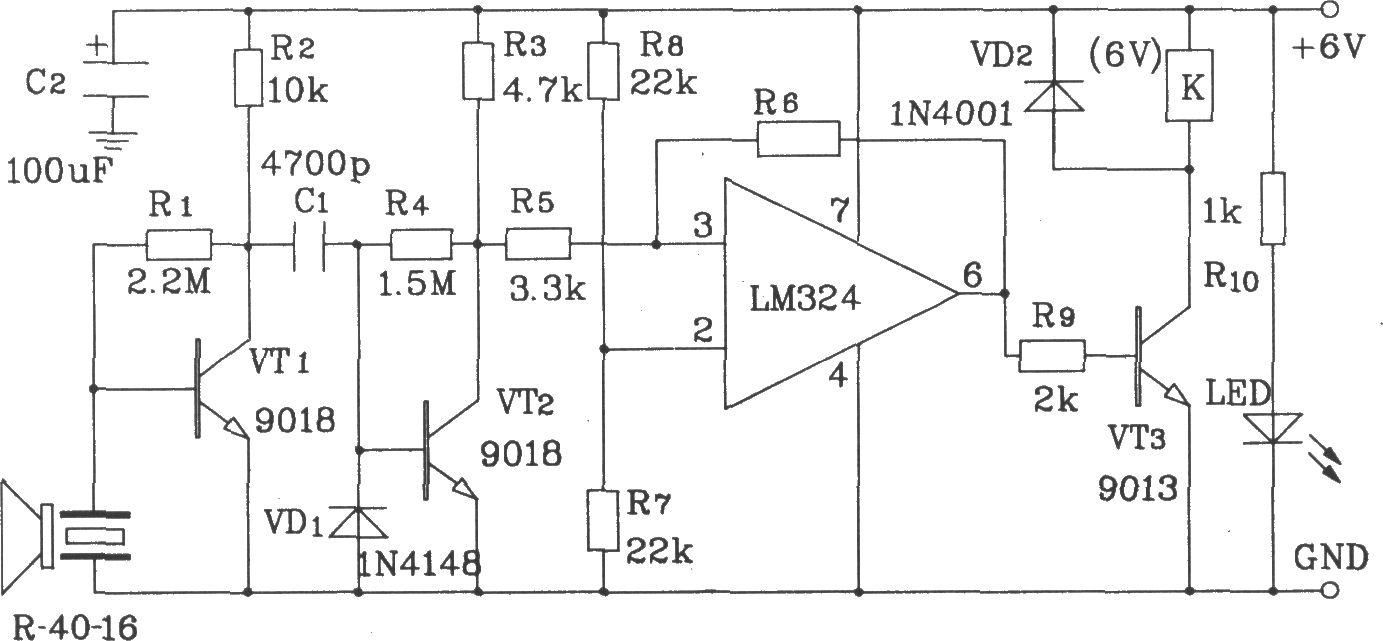

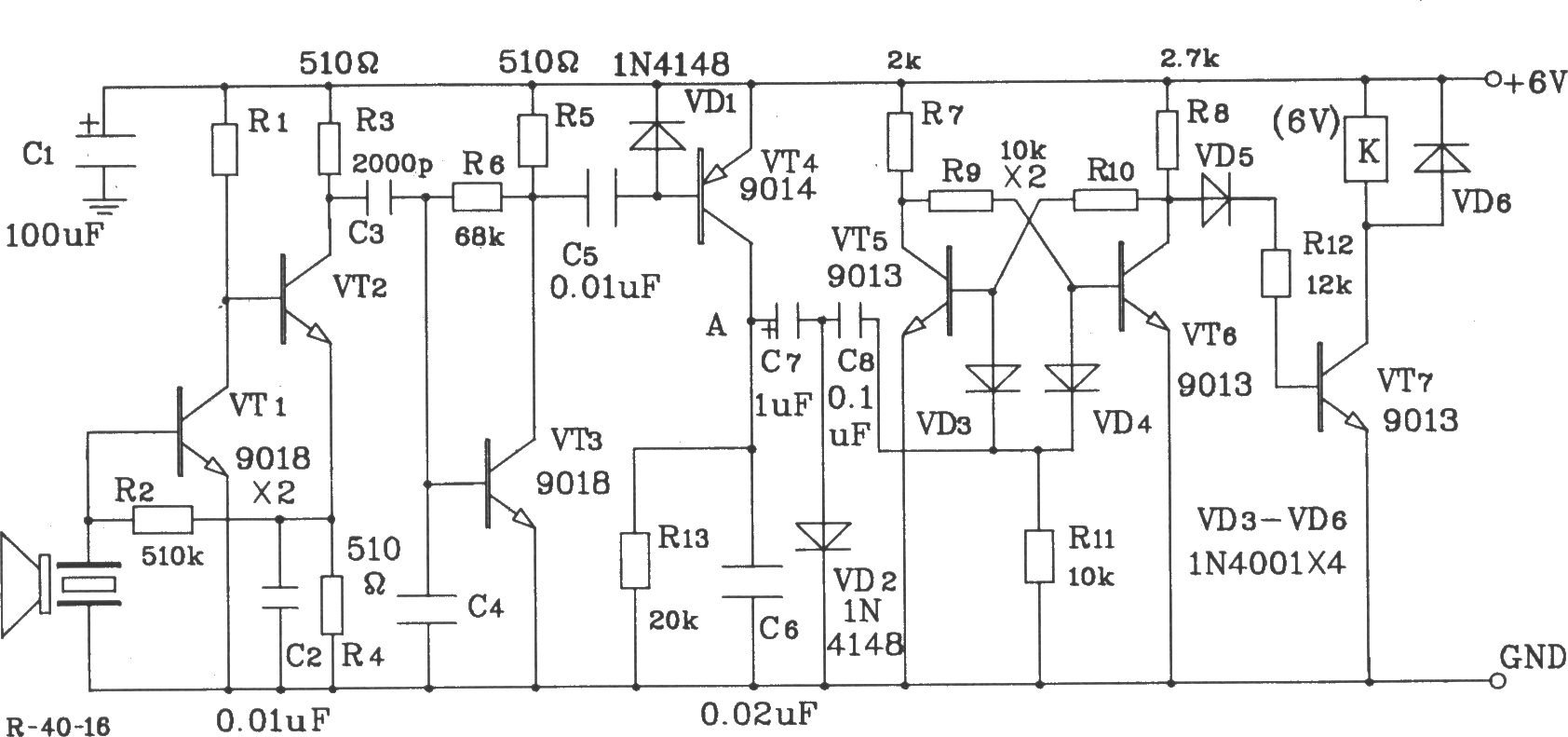

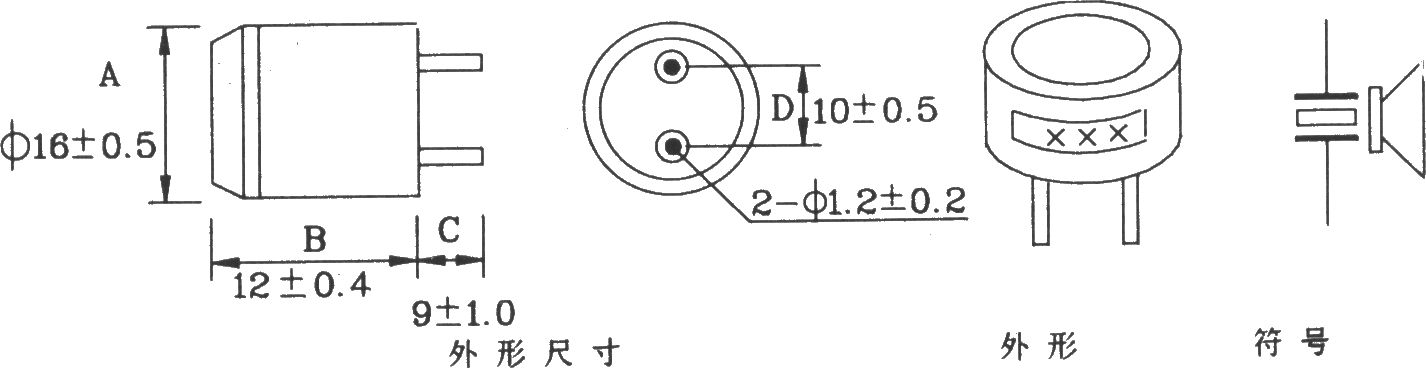

T/R-40系列超声波传感器利用压电效应工作（又称换能器），最适用于防盗报警与遥控。其外形、尺寸及电路符号如图21所示。由分立元件构成的超声波发射电路（图21a）中，T/R-40-16可发射一串40kHz超声波信号，电路工作电压9V、电流25mA，控制距离可达8m。由555构成的发射电路（图21b）从3脚输出40kHz振荡脉冲驱动T-40-16，工作电压9V、电流40～45mA，控制距离大于8m。另有双稳态超声波接收电路与通用型超声波接收电路（图21c）。
由MAX1459构成的4～20mA电流变送器电路如图20所示。将PGA输出电压送芯片内备用放大器，再经外部功率放大电路即可获得4～20mA电流输出；远距离传输时电流精度不受电缆电阻影响。PN4391为40V、150mA的N沟道场效应管，MAX875为低功耗低漂移5V带隙基准（电压温度系数7×10⁻⁶/℃）；由PN4391与MAX875构成3mA恒流源为MAX1459提供工作电流，再由MAX1459进行温度与增益补偿（图中省略压力传感器）。MAX1459输出电压依次经备用放大器、功率放大器转换为4…
LM1812是一种既能发送又能接收超声波的通用型超声集成器件，芯片内部包括脉冲调制C类振荡器、高增益接收器、脉冲调制检测器与噪声抑制器，可用于遥控、报警、自动门控制、通信及工业料位/液位测量、测距与测厚等。其特点为：可使用一个或两个换能器工作；器件具有互换性；无需外接晶体管驱动与散热器；内置保护电路；检测器输出可驱动1A峰值电流；水中测距超过30m、空气中超过6m；发送功率可达12W（峰值）。其外形引脚图、内部原理框图、极限参数表及工作原理图如图18所示。LM1812构成的汽车超声波倒车防撞报警…
由MAX6675构成的测温系统电路框图如图17所示。K型热电偶接MAX6675的T+、T-端，冷端接地。主机选用8051单片机，MAX6675为从机：P1.1发送串行时钟，P1.0接收MAX6675温度数据，P1.2输出低电平将CS置0。系统配5位共阴极LED数码管，小数点定于十位之后，可测量0～1024℃，分辨力0.1℃。P0口接译码驱动器CD4511与位驱动器74LS154，P1.3经声光报警电路接扬声器，热电偶开路时报警；P2口接4×4键盘。

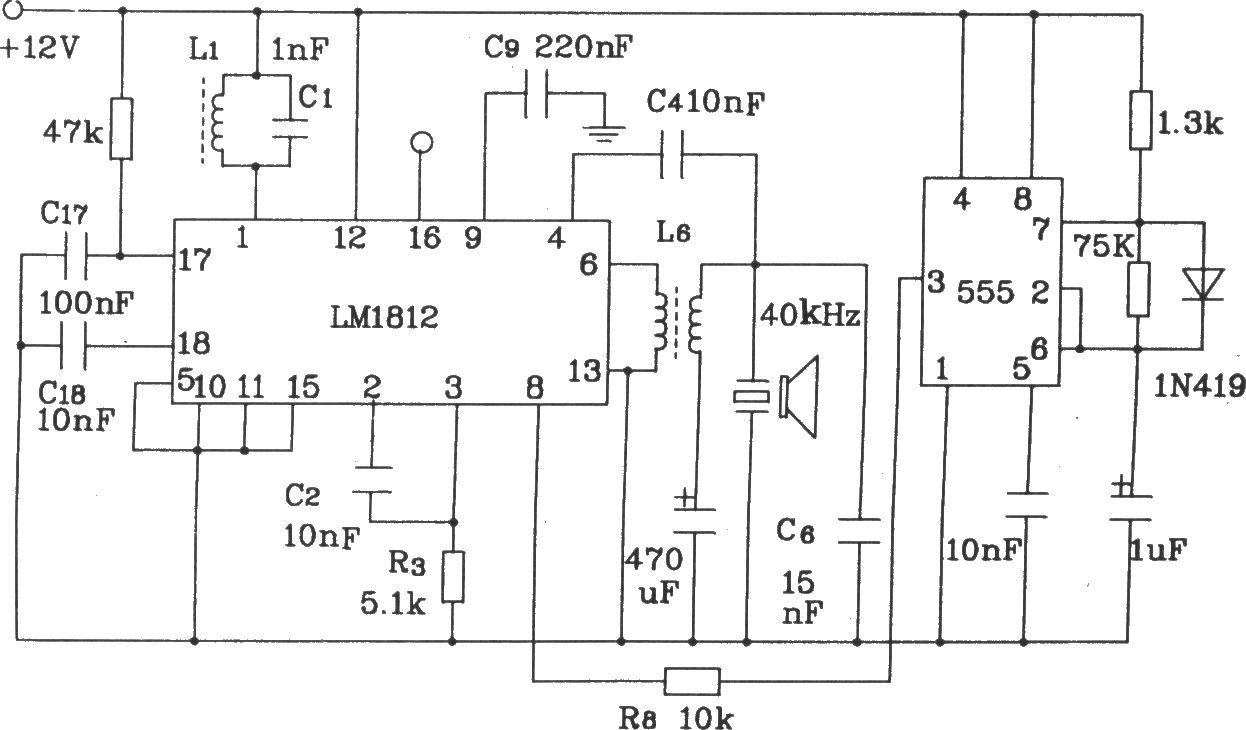

LM1812构成的0～6m超声测距电路如图13所示，其发送与接收由同一个超声波换能器担任，工作频率40kHz。
使用MAX1457、27C64各一片，配压阻式压力传感器即可构成一个压力测量模块；由n个压力测量模块与微机、数字电压表构成基于SPI总线的高精度压力测试系统，如图12所示。系统由六条传输线组成：两条电源线（UDD、USS）、一条模拟电压输出线（OUT，接数字电压表）和三条SPI接口线（ECLK、EDI、EDO）；多路切换器通过MCS、ECS线分别选择测量模块与只读存储器。

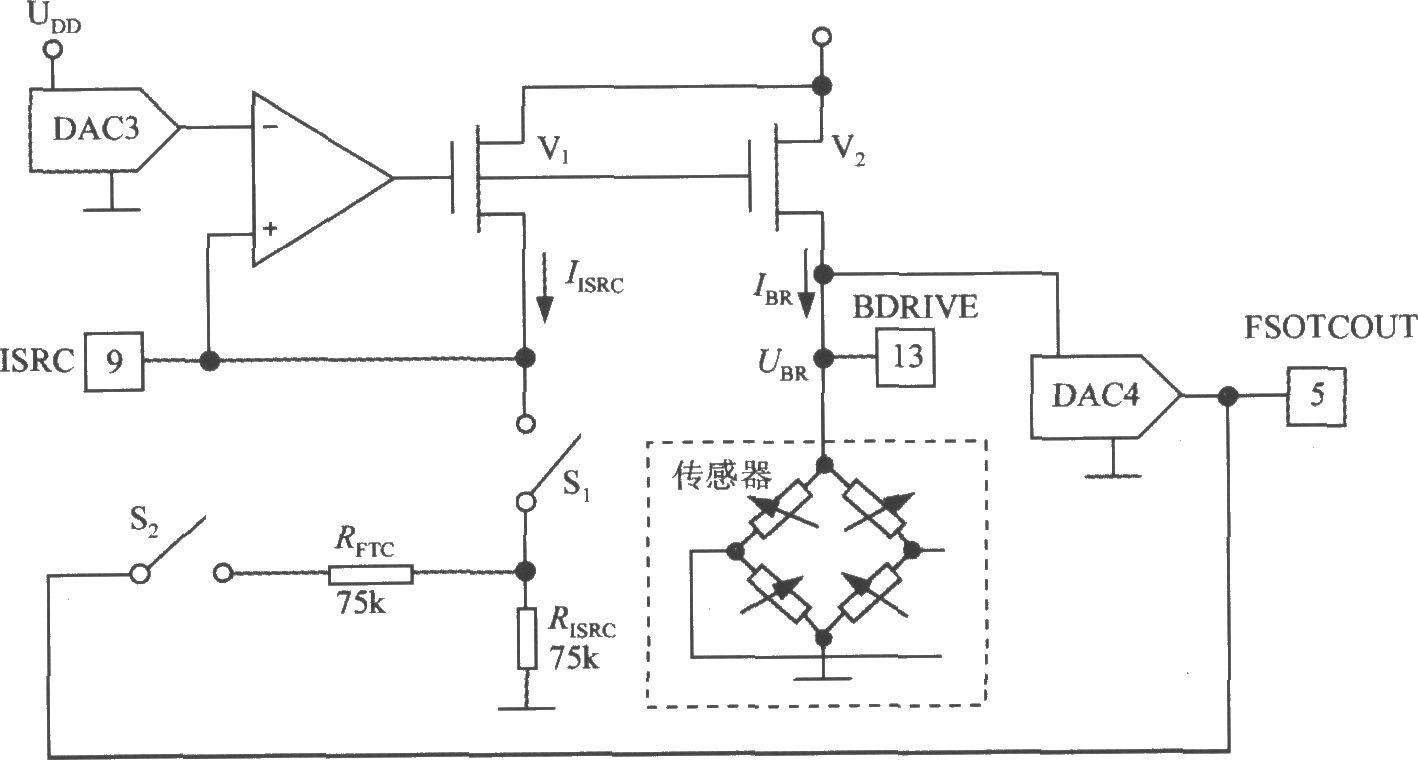

数字式压力信号调理器MAX1458的电桥激励电路如图4所示。利用DAC3输出改变传感器激励电流IBR的大小，即可实现满量程精细校准。IISRC为基准电流，由RISRC和第9脚电压设定；V1、V2组成电流增益14倍的镜像电流源，使激励电流IBR=14IISRC，IBR编程范围0.1～2mA。模拟开关S1、S2的通断受配置寄存器控制。当满量程输出电压变化时，DAC3即通过改变IBR补偿桥路输出，校正满量程误差；DAC4用于校正满量程温度系数误差。

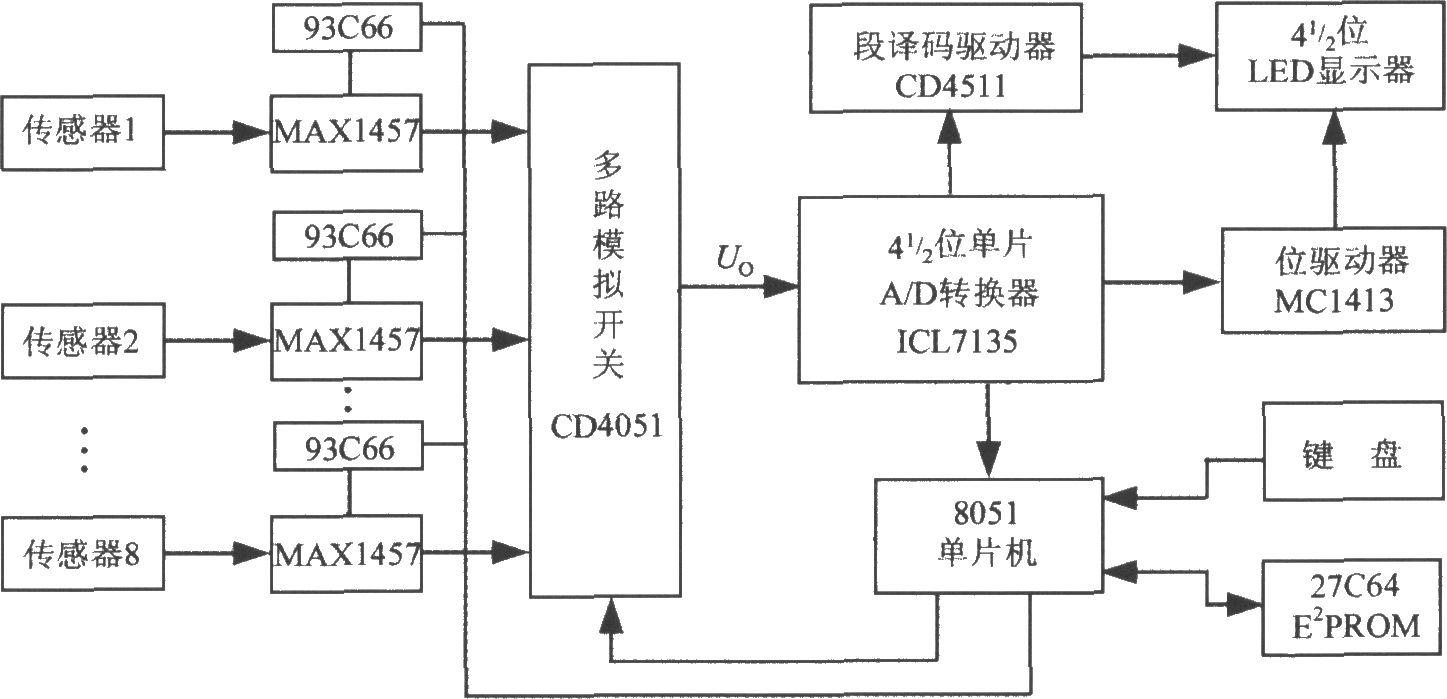

利用多片MAX1457亦可配合单片A/D转换器和单片机构成多通道压力巡检仪，电路框图如图1所示。图中用一片八选一模拟开关CD4051可接收最多8路传感信号，每只传感器的校准系数存于93C66中。CD4051输出接ICL7135型4½位单片A/D转换器，再经译码驱动器CD4511和位驱动器MC1413驱动4½位LED显示。8051单片机依据ICL7135的数据选通信号（STR）和忙碌信号（BUSY），判定某路信号完成转换后，通过CD4051切换通道检测下一路。键盘可预设检测通道与顺序，并对每片MA…
