全自动洗衣机电动机驱动电路原理如图1所示，为水仙牌XQB30-III型洗衣机实用电路。控制电路由4个双向晶闸管、4个驱动晶体管和控制芯片组成，某晶体管基极有高电平时导通、相应晶闸管被触发，被控电磁器件动作。开始洗涤时，微电脑程序控制器经水位开关与进水电磁阀配合控制注水量；水位到达预定值后控制器使进水电磁阀控制三极管VT6截止，停止注水；控制器控制VT3或VT4导通使电动机正转或反转开始洗涤；洗涤完成后控制器使VT3或VT4截止使电动机停转；控制器控制VT5导开通排水电磁阀排水，排水最后一分钟时控…

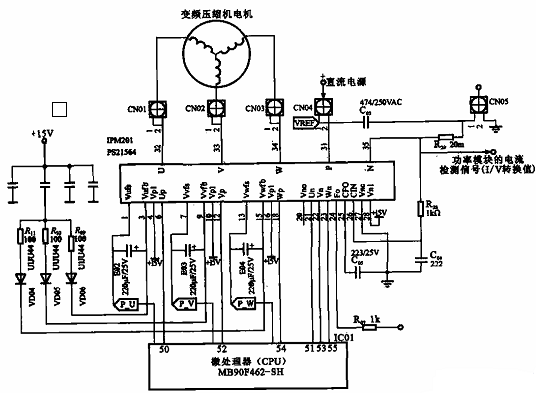

海信KFR-25GW-06BP变频空调器变频电动机驱动电路结构如图1所示。变频电动机即压缩机内驱动电动机，是空调器重要部件之一。微处理器相应引脚是控制变频电动机的引脚，输出脉宽驱动信号，经功率模块形成电动机绕组驱动电流。驱动压缩机电动机的功率模块为IPM201（PS21564），内部集成驱动电动机的功率晶体管。

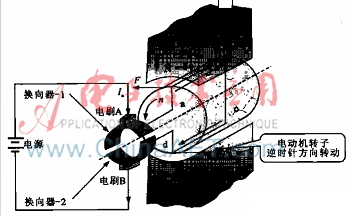

直流有刷电动机工作时的具体原理如下：如图1所示，某瞬间供电电源正、负极经电刷A、B与转子线圈接通，直流电流通过电刷A、换向器、线圈abcd，最后经换向器及电刷B回到电源负极。根据电磁感应理论，载流导体ab与cd在磁场中受电磁力作用：由左手定则，导体ab中电流a→b、导体cd中电流c→d，二者受力方向均为逆时针，产生转矩使电枢（转子）逆时针旋转。
无刷电动机三角形线圈的结构与工作原理如图1所示。通过切换开关可使定子线圈中电流循环导通并形成旋转磁场，图中给出循环一周的开关状态与电流通路。开关通常由开关晶体管构成，为实现有序转换须配控制驱动电路。
驱动晶体管电路与电动机绕组的连接关系及t2至t3时刻（240°～360°）驱动信号流程与相位关系如图1所示。t2～t3时刻晶体管W+和u-导通、其余截止，信号流程为电源电流经正端→W+晶体管→W线圈→U线圈→U-晶体管→R806→负端或地。
无刷电动机三角形线圈的结构与工作原理如图1所示。通过切换开关可使定子线圈中电流循环导通并形成旋转磁场，图中给出循环一周的开关状态与电流通路。开关通常由开关晶体管构成，为实现有序转换须配控制驱动电路。

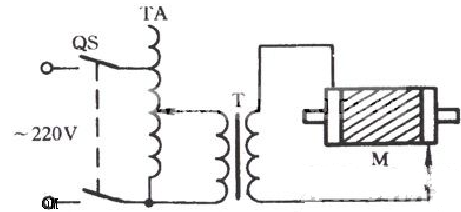

三相电动机转子断条检查电路如图1所示，用于检测笼型转子断条故障。

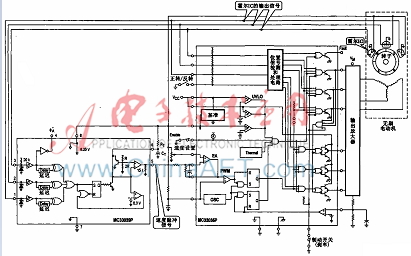

MC33035P与MC33039P组合的三相无刷电动机控制电路原理如图1所示。MC33035P为电动机控制电路，分别输出6路驱动信号，经输出放大器放大后驱动三相电动机定子线圈。电动机内设三个霍尔IC，霍尔元件为磁感应元件，与IC合成一体制成磁场传感器；每个霍尔IC有3个引脚（接地、供电、输出），磁场作用到霍尔IC时输出信号电压。
驱动晶体管电路与电动机绕组的连接关系及驱动信号的流程与相位关系如图1所示。控制电路通过对六个晶体管的交替控制实现循环导通、截止，不断改变电流方向。在t0～t1时刻（0°～120°），晶体管U+和v-导通、其余截止，信号流程为电源电流经正端→U+晶体管→U线圈→V线圈→v-晶体管→R806→负端或地。

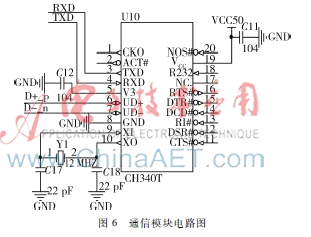

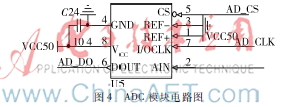

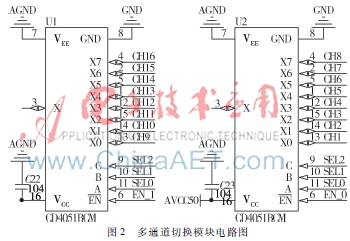

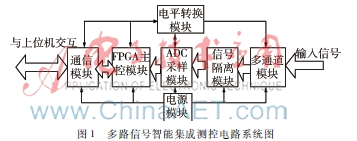

设计了一种基于FPGA的多路信号智能集成测控系统电路，采用模块化设计，包括电源模块、多通道模块、信号隔离模块、ADC模块、FPGA主控模块、通信模块与电平转换模块，将多路信号检测系统与控制系统集成在一起，尤其适合汽车信号控制及检测等需检测与控制联合的场合。系统集成16路信号检测、示波与人机交互功能，能控制各路信号在高电平、数字地、浮空输入、高电压输出4种工作状态间转换，并支持对外可调电源输出。多通道切换模块采用单8通道模拟电子开关CD4051，通过2颗级联构成16路通道切换；信号经运放OP07射…
