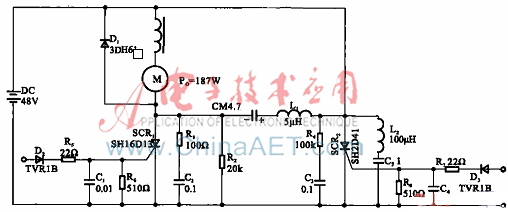

双晶闸管控制的电动机驱动电路如图1所示。晶闸管SCR1接在电动机供电电路中，SCR2接在LC谐振电路中，通过调节两晶闸管导通相位的关系可对电动机进行控制。
SANYO 1100W吸尘器的电动机驱动电路如图1所示。交流220V经电源开关S为吸尘器供电，交流电源经双向晶闸管为驱动电动机提供电流；控制双向晶闸管VS的导通周期即可控制供给电动机的能量，实现速度控制。双向晶闸管T1与T2极间可双向导通，可通过交流信号；其导通条件是T1、T2极间有电压时触发极G有脉冲信号。

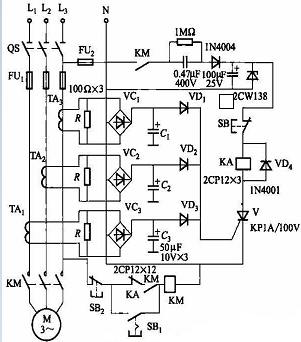

电动机过电流保护电路如图1所示。电动机启动时按下带锁扣式按钮SBi，启动结束（转速稳定）后再按一次SBi使保护电路投入工作；对启动时间短（数秒）的电机，SBi可采用普通按钮，启动过程中一直按着即可。电动机正常运行时，电流互感器TA1～TA3次级感应电势较小，不足以触发晶闸管V，故不动作；一旦过电流使感应电势增大到触发晶闸管，即切断供电或发出保护信号。
仪表电动机转速控制电路如图1所示，图(a)为基本驱动电路，图(b)为用TD62004P放大器代替晶体管的驱动电路。
变频电动机驱动电路如图1所示。变频电动机是微处理器的控制对象之一，微处理器相应引脚输出6路控制信号，经接口CN201去控制变频驱动功率模块，由功率模块输出驱动信号加到电动机绕组。交流220V电源经输入滤波与桥式整流形成+300V直流，再经整流二极管D201、滤波电感L202与滤波电容E201使+300V更平稳，经保险丝F202加至变频驱动功率模块直流供电端，电动机主能量由此供给；功率模块输出三相绕组U、V、W的驱动信号加到压缩机电动机端子。变频驱动功率模块集成6个功率驱动晶体管与驱动信号处理电路…

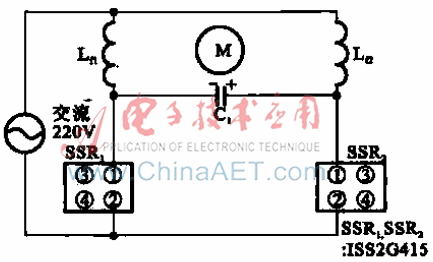

双向晶闸管电动机驱动电路如图1所示。双向晶闸管又称固态继电器，图(a)为电路结构，图(b)为电动机接线图。通过对双向晶闸管导通相位的控制，可调节供给电动机的能量，从而控制电动机转速。

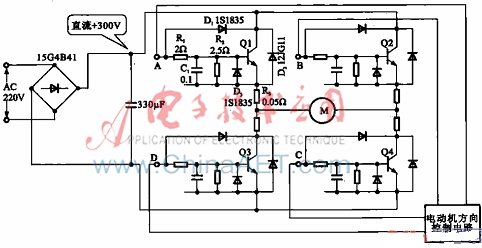

桥式电动机驱动电路如图1所示，驱动级为4个晶体管。电路设4个控制端，通过对A、B、C、D的控制可实现电动机正向或反向旋转，控制方式可为手动或自动。

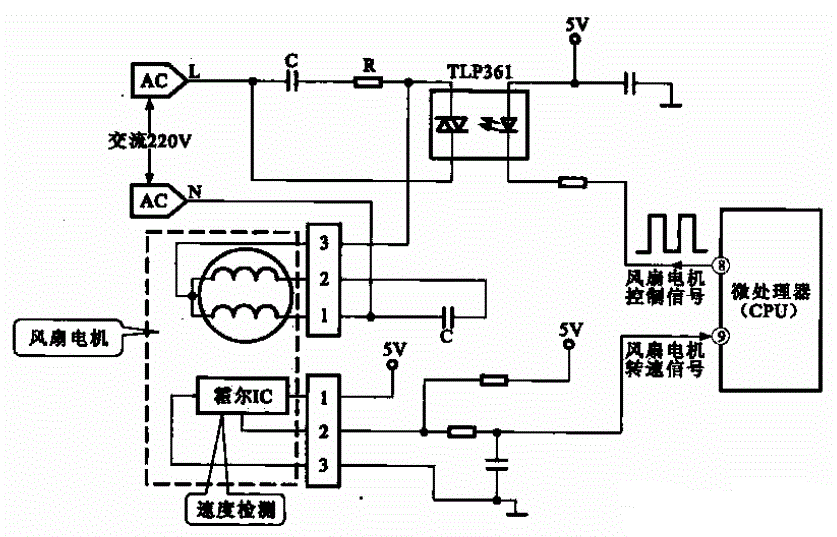

海信KFR-25GW/06BP变频空调器室内风扇电动机驱动电路如图1所示。室内风扇电动机由交流220V供电：220V输入L端经TLP361接电动机公共端，火线（N）加到运行绕组，再经启动电容C加到启动绕组。当TLP361中晶闸管导通时才能有电压加到电动机绕组；TLP361中晶闸管受发光二极管控制，发光二极管发光时晶闸管导通、有电流流过。
滚筒式洗衣机电动机驱动电路结构如图1所示。该电路采用双速电动机，内装2套绕组：洗涤过程中由低速绕组工作带动滚筒洗涤衣物（洗涤电动机绕组）；脱水过程中由高速绕组工作带动滚筒高速运转甩出水分（脱水电动机绕组）。双速电动机由2套绕组构成：12极绕组为洗涤电动机绕组，由主绕组、副绕组、公共绕组3种绕组组成；2极绕组为脱水电动机绕组，由主、副2种绕组组成。洗涤电动机绕组中主、副绕组控制电动机正反向运转，故线径、匝数、极距、节距相同；公共绕组线径、匝数、极距、节距与主、副绕组不同。3种绕组Y形接法、呈120…
双向晶闸管电动机驱动电路如图1所示，双向晶闸管又被称为固态继电器。图(a)为电路结构，图(b)为电动机的接线图。
