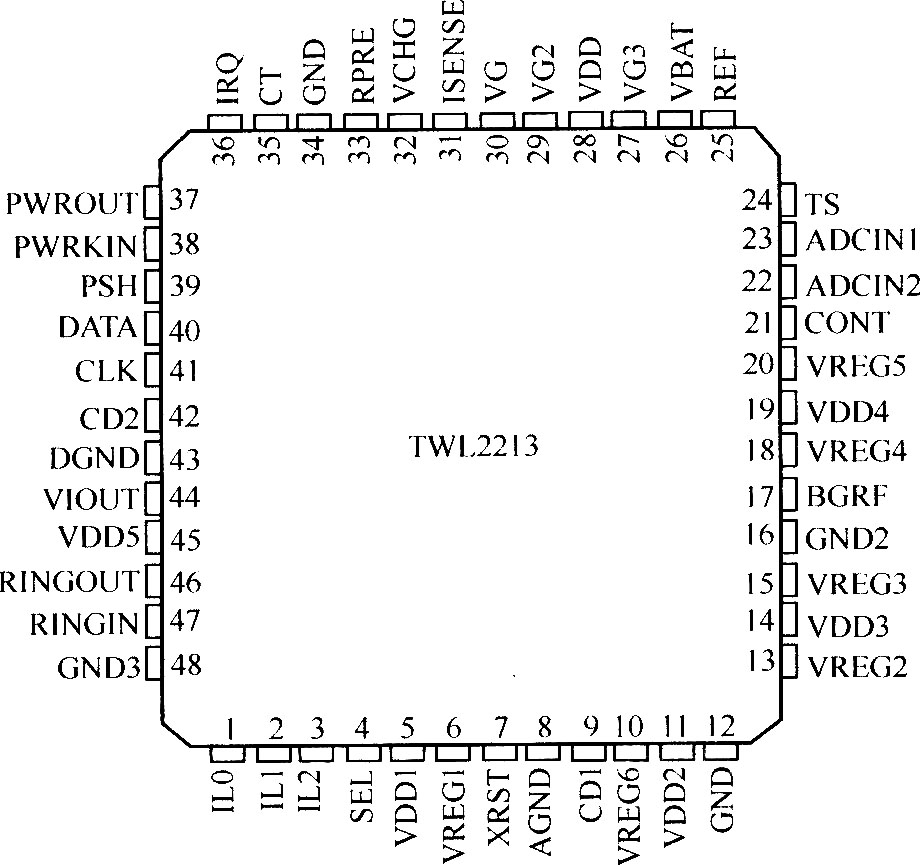

TWL2213是美国TI公司生产的新型电源管理与锂离子电池充电控制集成电路，专为便携式IT产品设计，其引脚排列如图23所示。

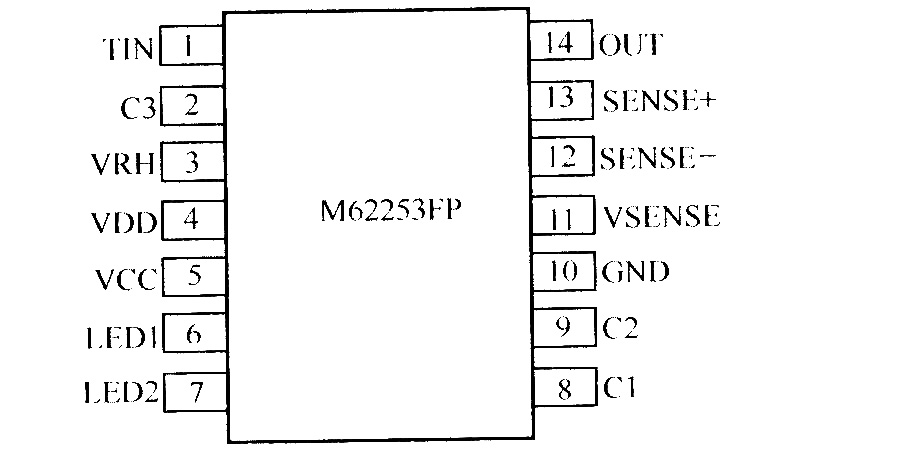

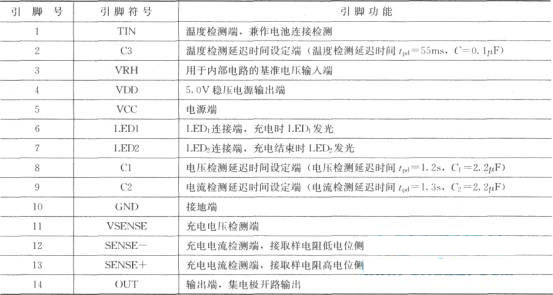

M62253FP是日本三菱电机公司生产的专用锂离子电池充电控制器。其引脚排列如图19a所示，各引脚功能汇总于表，图19b亦给出其充电控制应用。

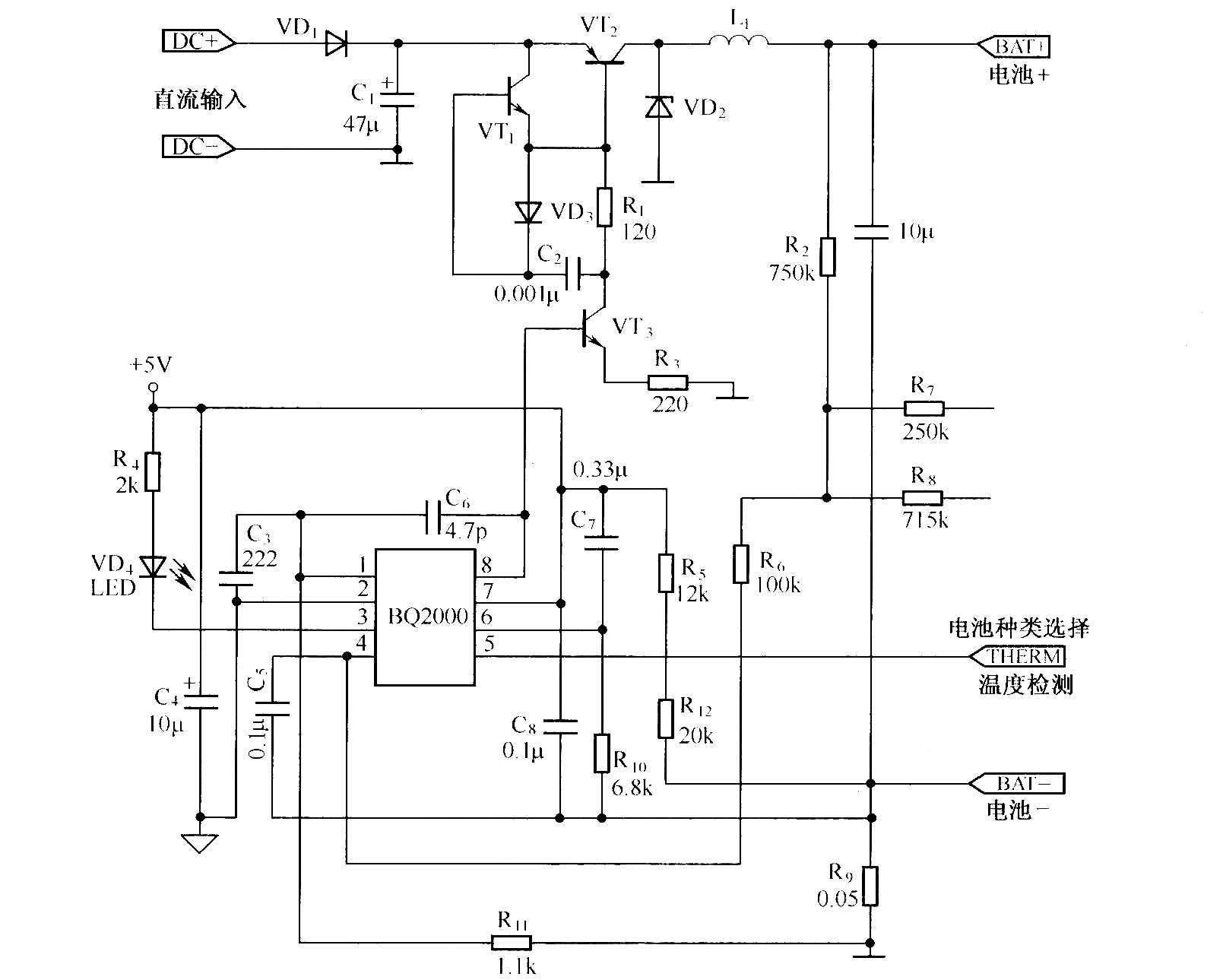

BQ2000充电器电路如图13所示。直流输入9～16V，Vcc=5V，充电电流1A，可充4节镍基电池或1节锂离子电池。当R7接电池负极时可充4节镍基电池；当R8接电池负极时可充1节锂离子电池。

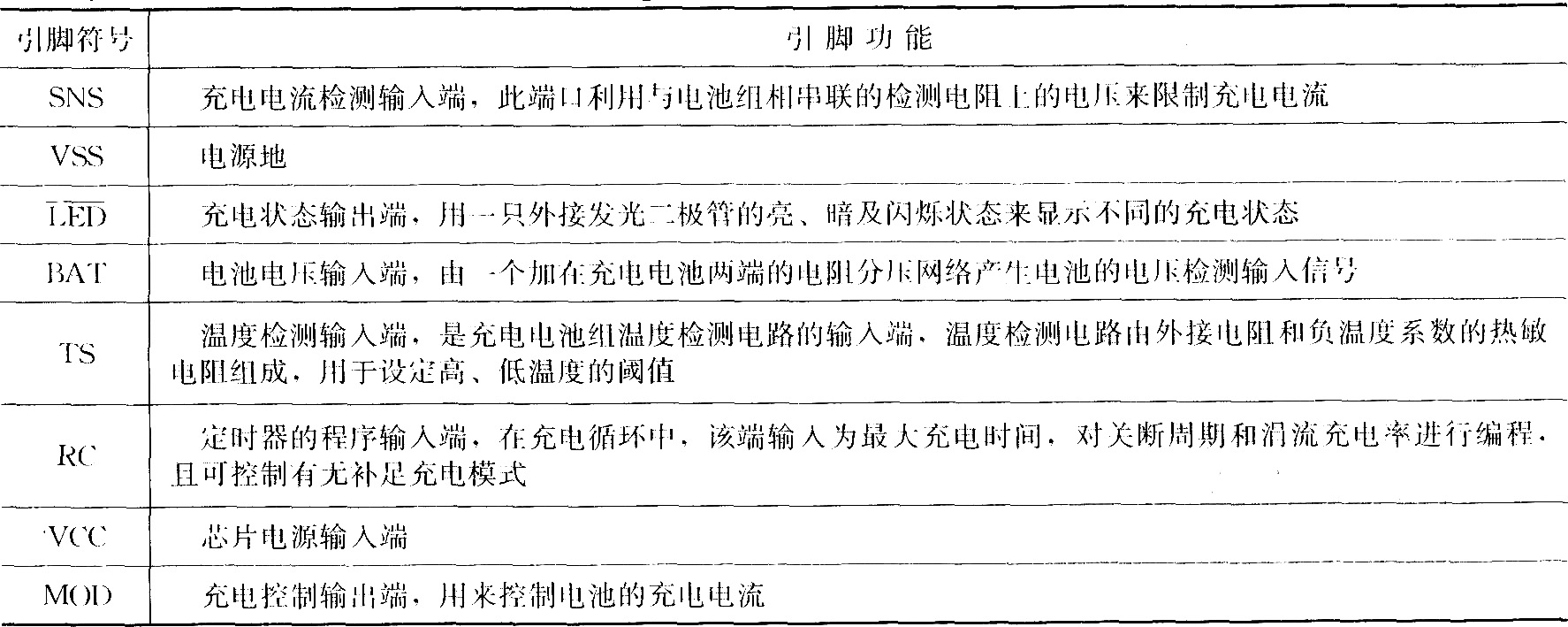

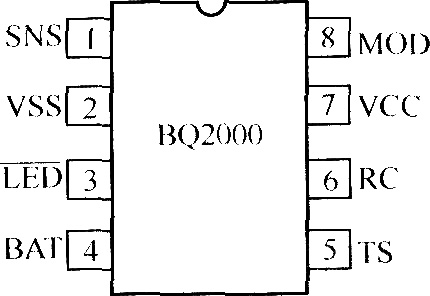

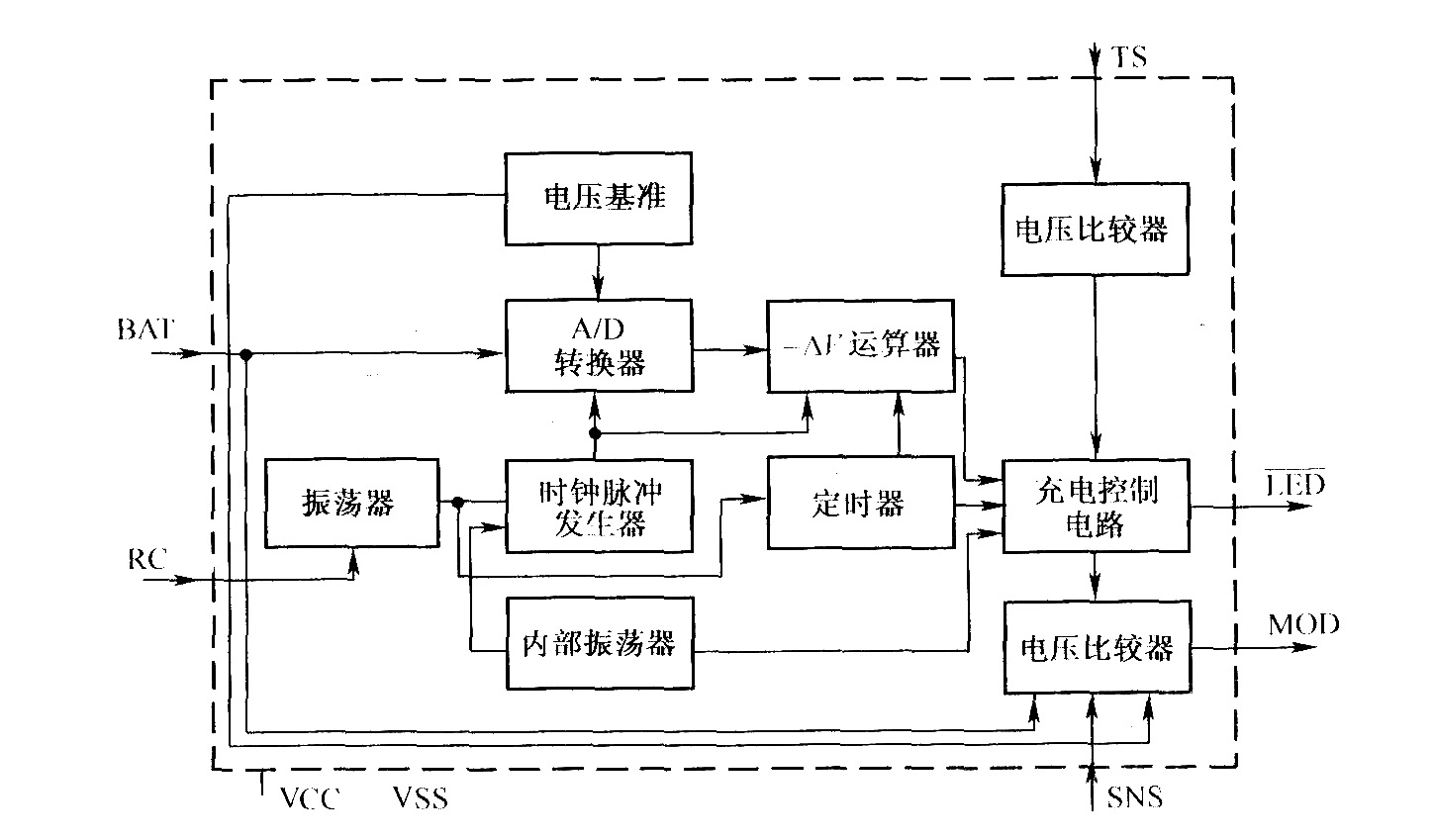

BQ2000充电控制器将充电控制所需的各单元电路集成于单块IC内，其内置运算器使电路控制更精确、操作更安全、功能更完善。其引脚排列如图8a所示，各引脚功能见表，内部功能框图如图8b所示。

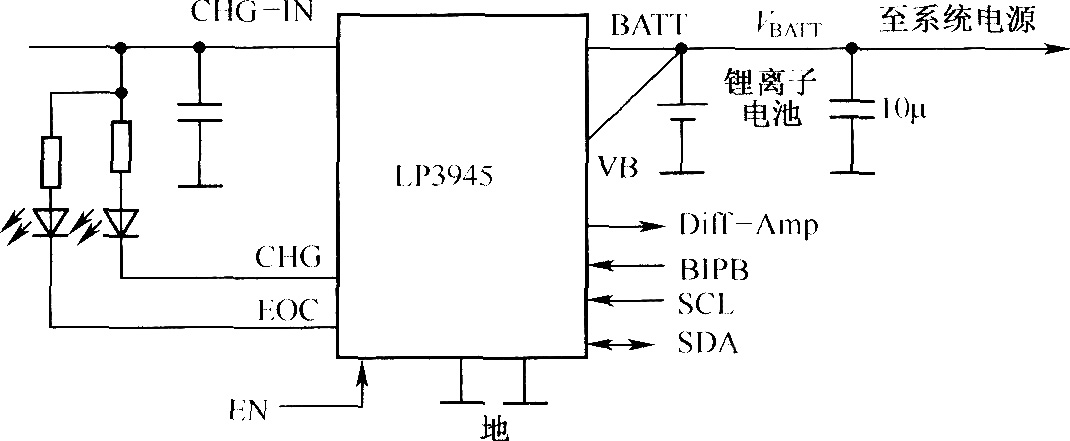

LP3945构成的充电电路如图1所示。LP3945不仅能根据设定改变锂离子电池的工作参数，还可通过I²C接口读取恒流与恒压控制寄存器的状态，从而实时查询充电周期的充电状态。
PTC元件与过压保护元件协调作用，共同完成以下保护功能：①针对可能损坏FET及电池组的过大电流提供电流保护；②极性倒置时，PTC动作以限制因齐纳二极管正向导通产生的过电流；③过电压元件对电压过载提供保护时，由PTC对导通电流进行限制。电路如图50所示。

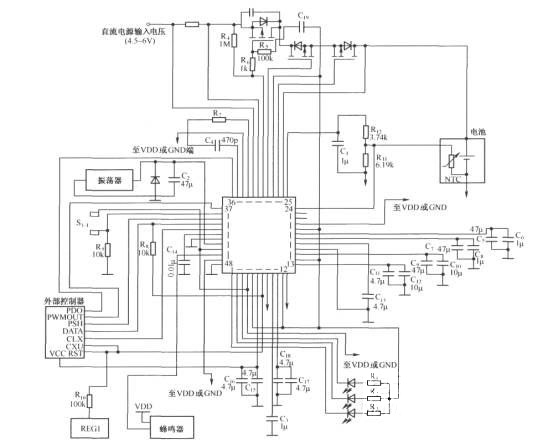

TWL2213主要用于PDA、手机、寻呼机等以锂离子电池供电的便携式设备的电源管理及锂离子电池充电。其典型应用电路如图45所示。

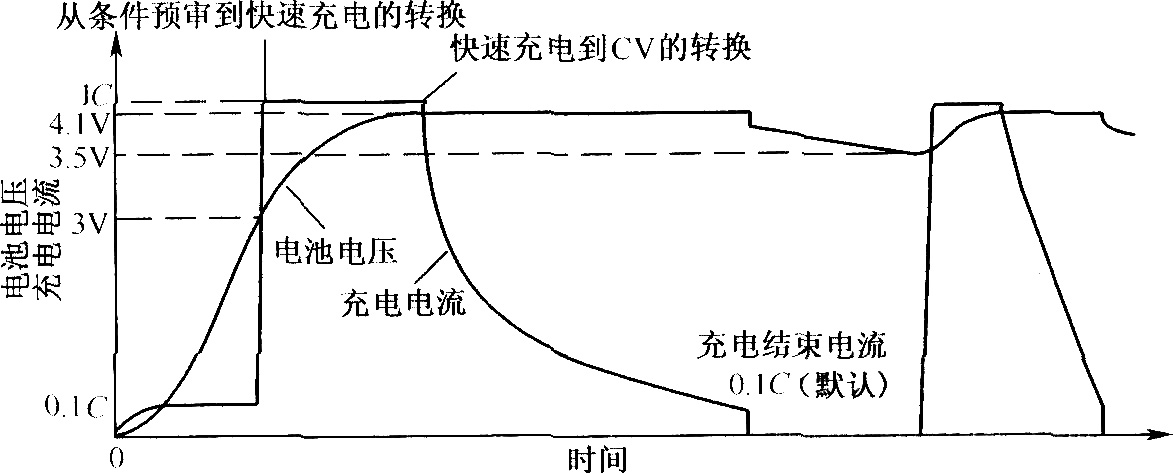

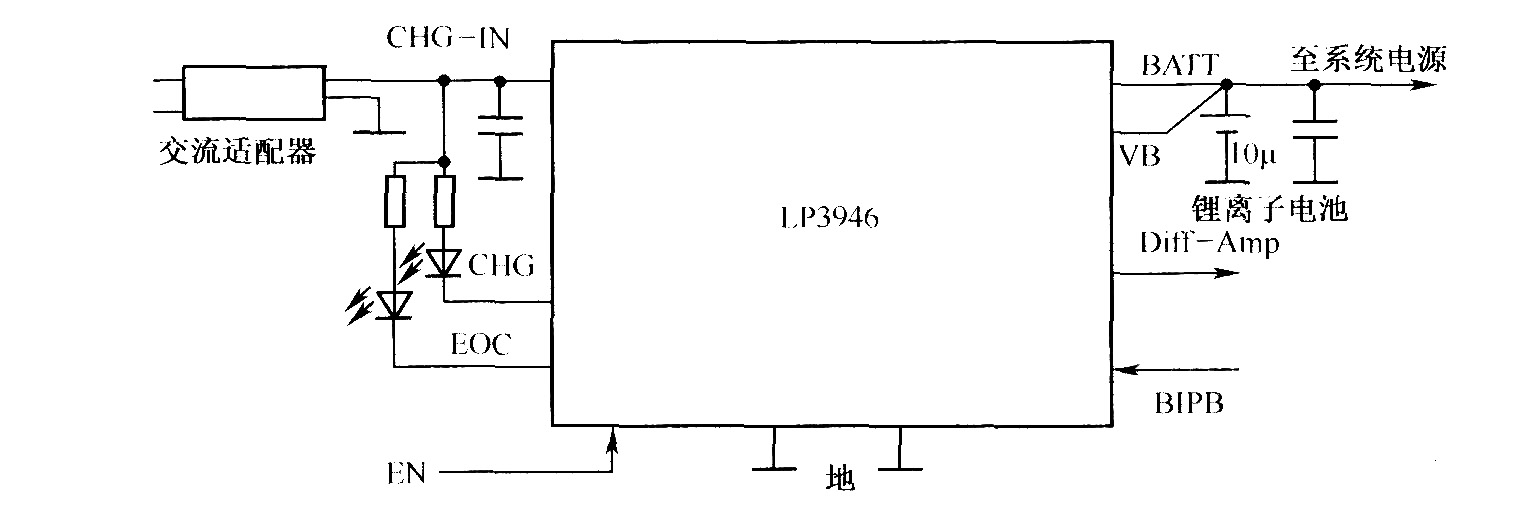

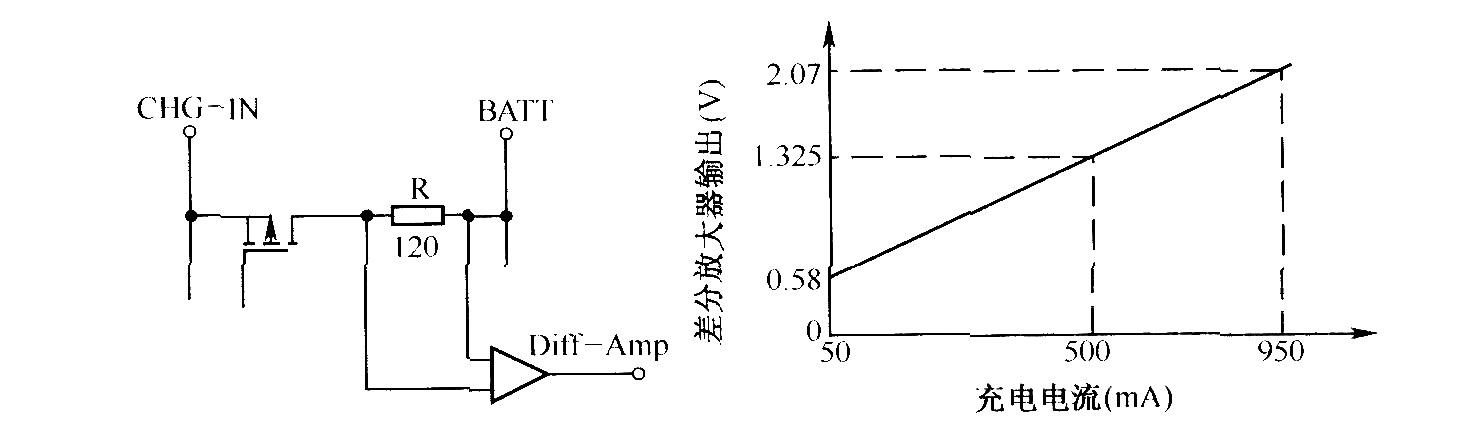

LP3945为独立型单节锂离子电池充电器，集成传输晶体管与电流检测电阻。除充电功能外，它还可用作低压降（LDO）模式，该功能在制造期间尤为有用，可无须在产品测试与性能验证时接入锂离子电池。其独立型充电器电路、充电周期及充电电流感应电路如图39所示。

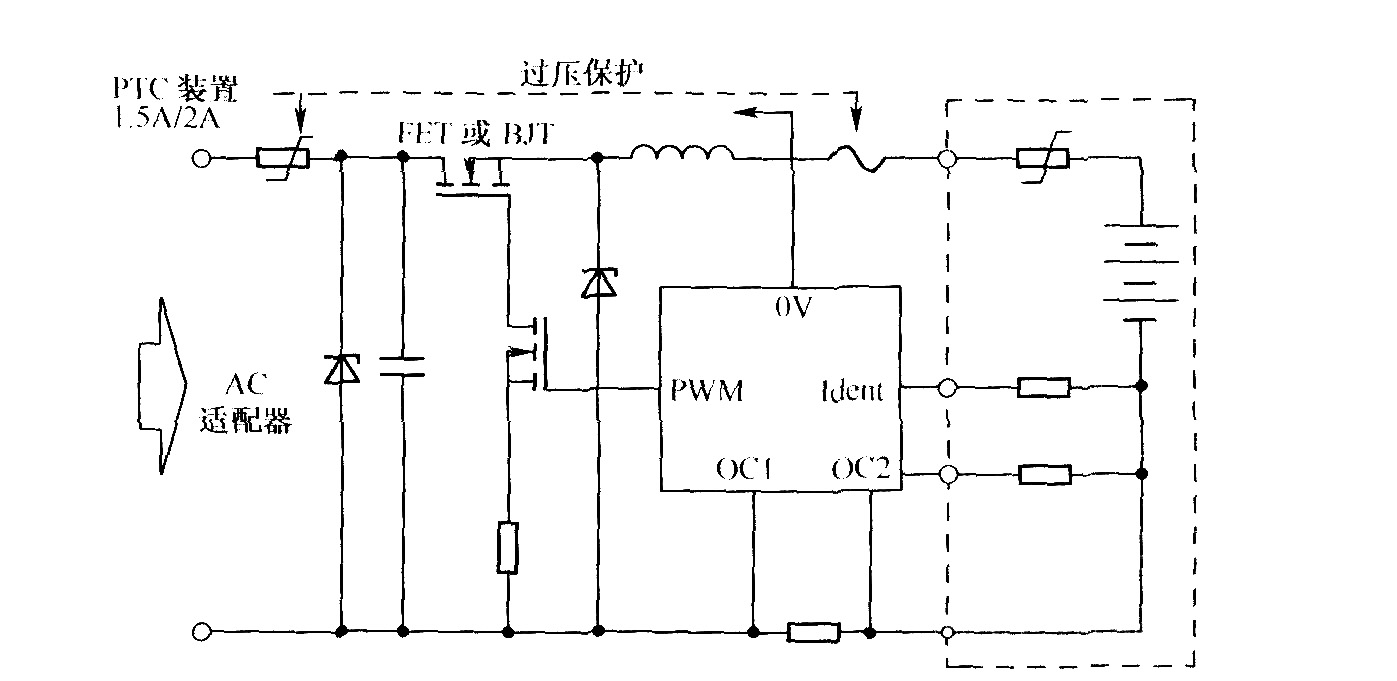

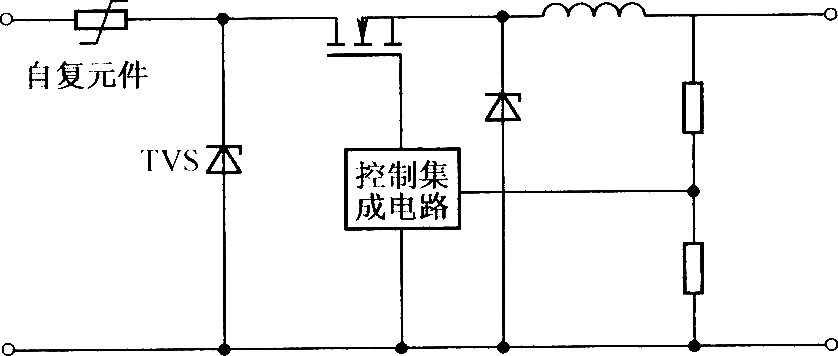

由于汽车环境多变且需向多种精密电子设备供电，CLA（汽车点烟器电源适配器）须在很宽温度范围及充电条件下工作，故常出现短路及保险丝烧毁等故障，多由过电流、充电器电路故障或反向充电引起。在CLA输入端接入过电流保护装置可防止上述故障导致损坏，其具体要求由终端设备负载电流及CLA电源转换电路故障敏感性决定。通常在输入端应用过电压保护器件（如瞬时限压二极管）并结合自复式PTC保护元件，即可实现保护，典型CLA保护电路如图38所示。选择PTC元件时须考虑可能通过的最大负载电流、最高环境温度及为防止其他部件…

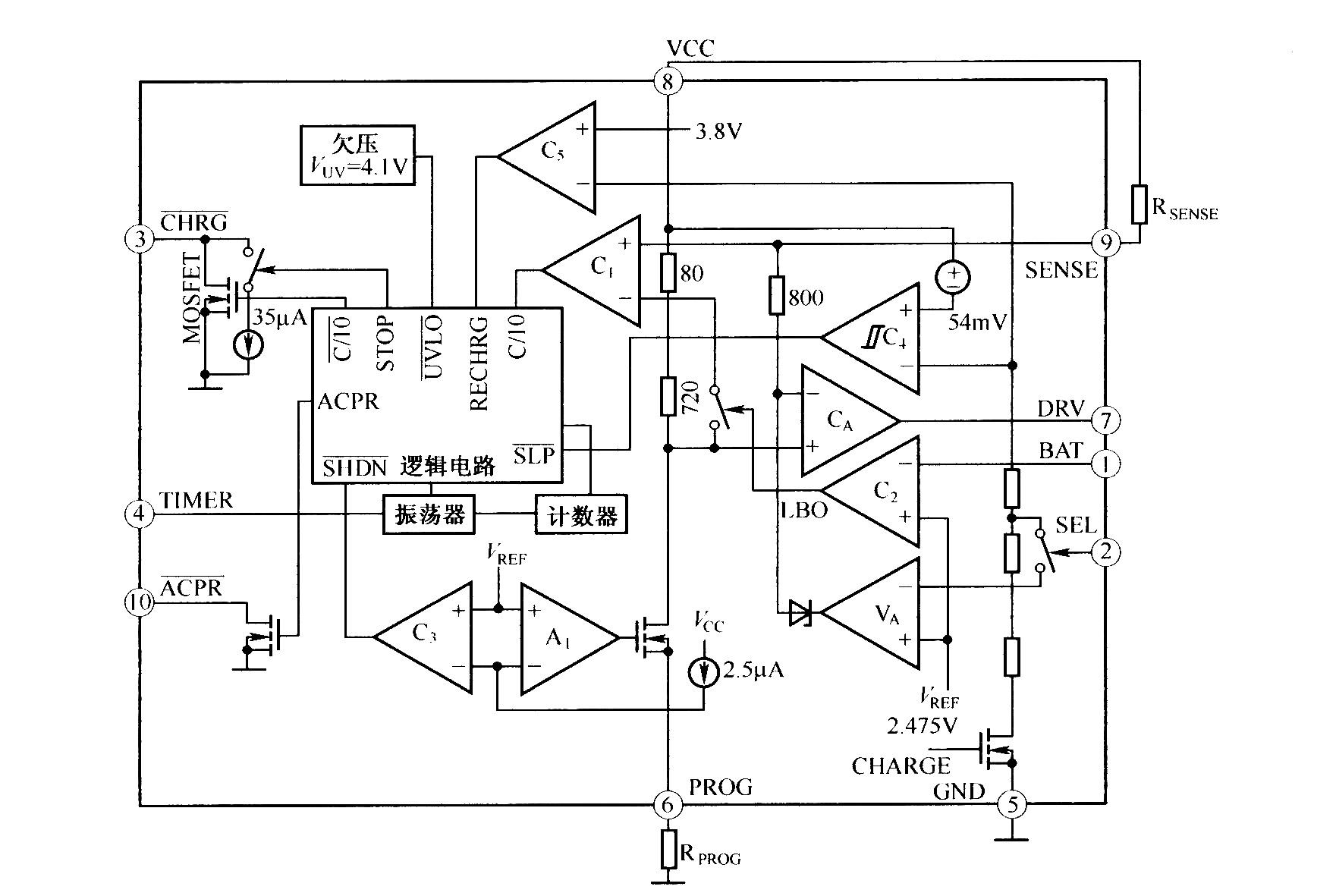

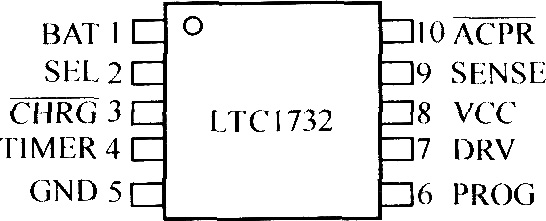

LTC732是Linear Technology公司生产的锂离子电池恒流/恒压线性充电控制器，也可对镍镉、镍氢电池恒流充电。其引脚排列如图33所示，内部结构如图33所示。
