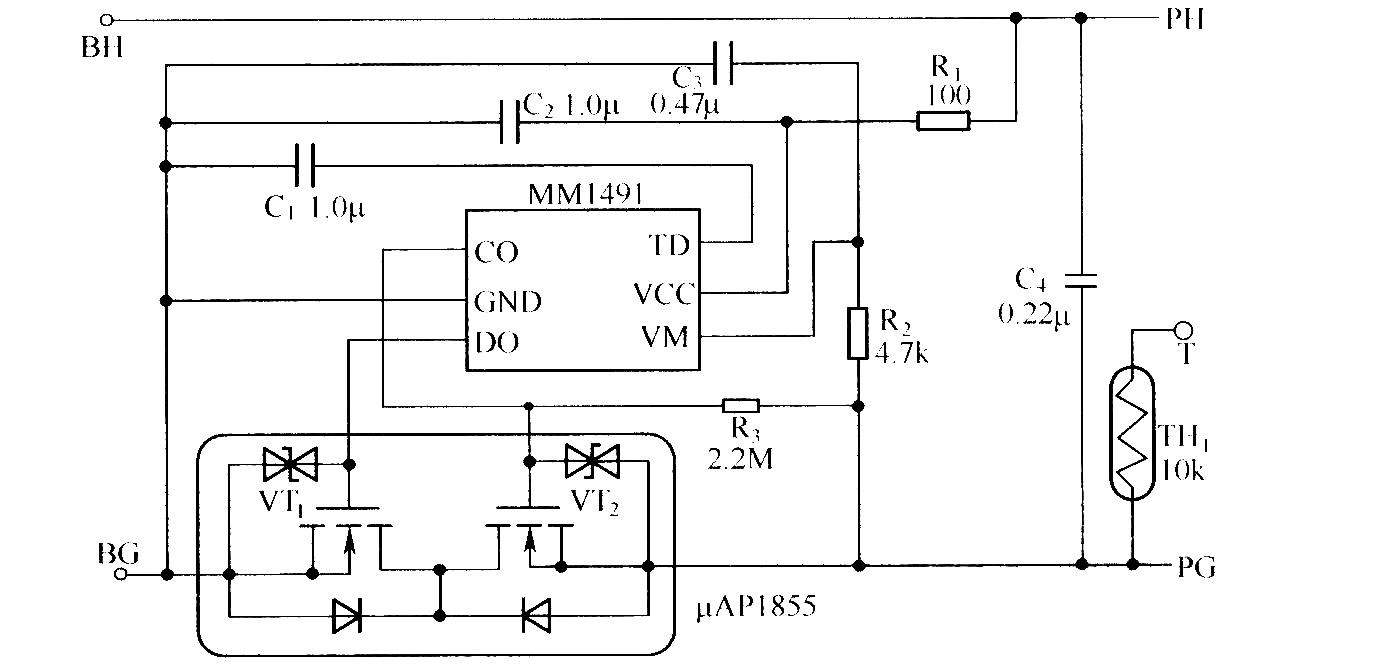

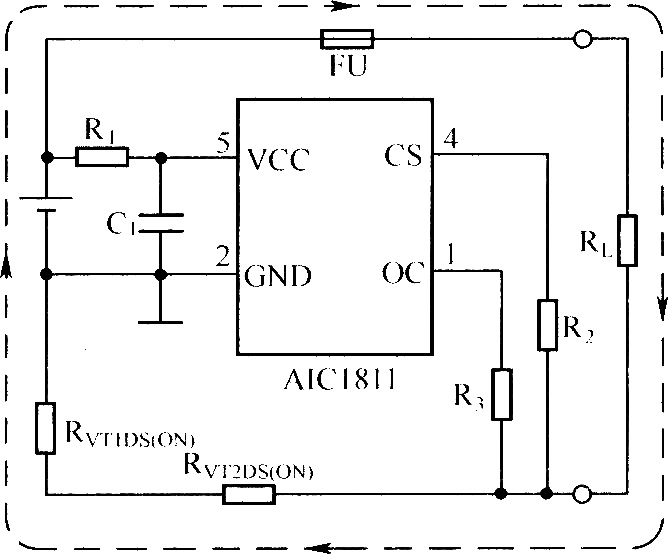

COB（Chip On Board）组件是以单个锂离子电池保护组件的电路结构为基础、将全部元件用树脂封装形成的电路形式，具有以下特点：①体积小、重量轻。在安装集成保护电路及裸芯片FET的封装内无需金属接线架与连接端子焊材，实现轻量化；裸芯片直接装于印制板，提高空间利用率，缩小印制板尺寸。②耐水性与绝缘性良好。电路元件全部以树脂（常用环氧树脂）密封，即使浸水仍保持保护功能，从而避免了元件外露所带来的绝缘问题。③减少二次安装故障。COB组件自带外部端口，不必担心二次安装热应力造成R、C等元件脱落或位…
DS2760内部集成25mΩ检测电阻，可检测双向（充电及放电）电流且自身阻值极小、损耗极小；电流分辨力0.625mA，动态范围1.8A，并具有电流累加功能；电压测量分辨力48mV；温度测量分辨力0.125℃。A/D转换所得数字量存于相应存储器，通过单线接口与主系统连接，可对锂离子电池组进行电源管理及读/写访问与控制。器件功耗低，工作态最大电流80μA，睡眠模式小于2μA。由它构成的保护电路如图28所示。

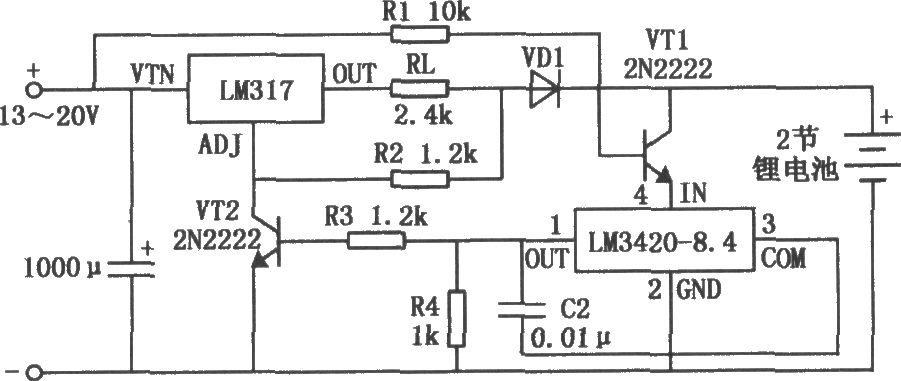

本电路采用LM3420-8.4专用锂电池充电器，电路简单、性能优良，能对两节锂电池快速充电，如图25所示。当充电电压达到额定值（单节4.2V）时，充电电流下降为涓流，以免超压充电造成锂离子电池永久性损坏。

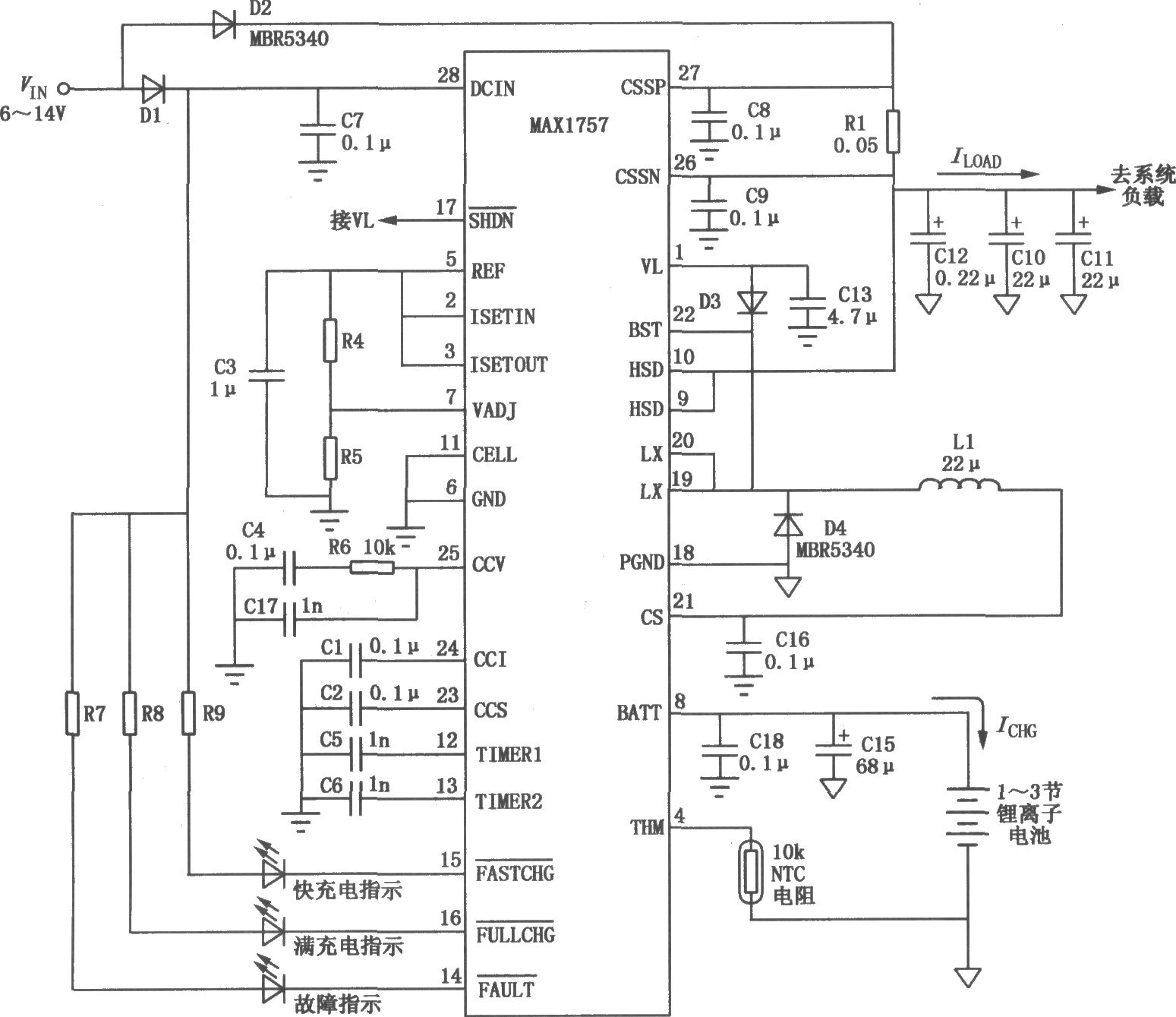

MAX1757由电源及充电器两部分组成：电源部分含降压式DC/DC变换器及5.4V线性稳压器；DC/DC变换器可恒流、恒压向电池充电，最大充电电流1.5A。其典型应用电路如图24所示。
本电路专为5号、7号镉镍电池充电设计，具有自动充电、恒流充电的特点，电路如图20所示。接通电源后内部计数器对振荡器进行计数，计数满后IC1⑧脚输出电平翻转而停止计数；若⑩脚M端接高电平，则计满后⑧脚翻转并复位重新计数，如此循环。

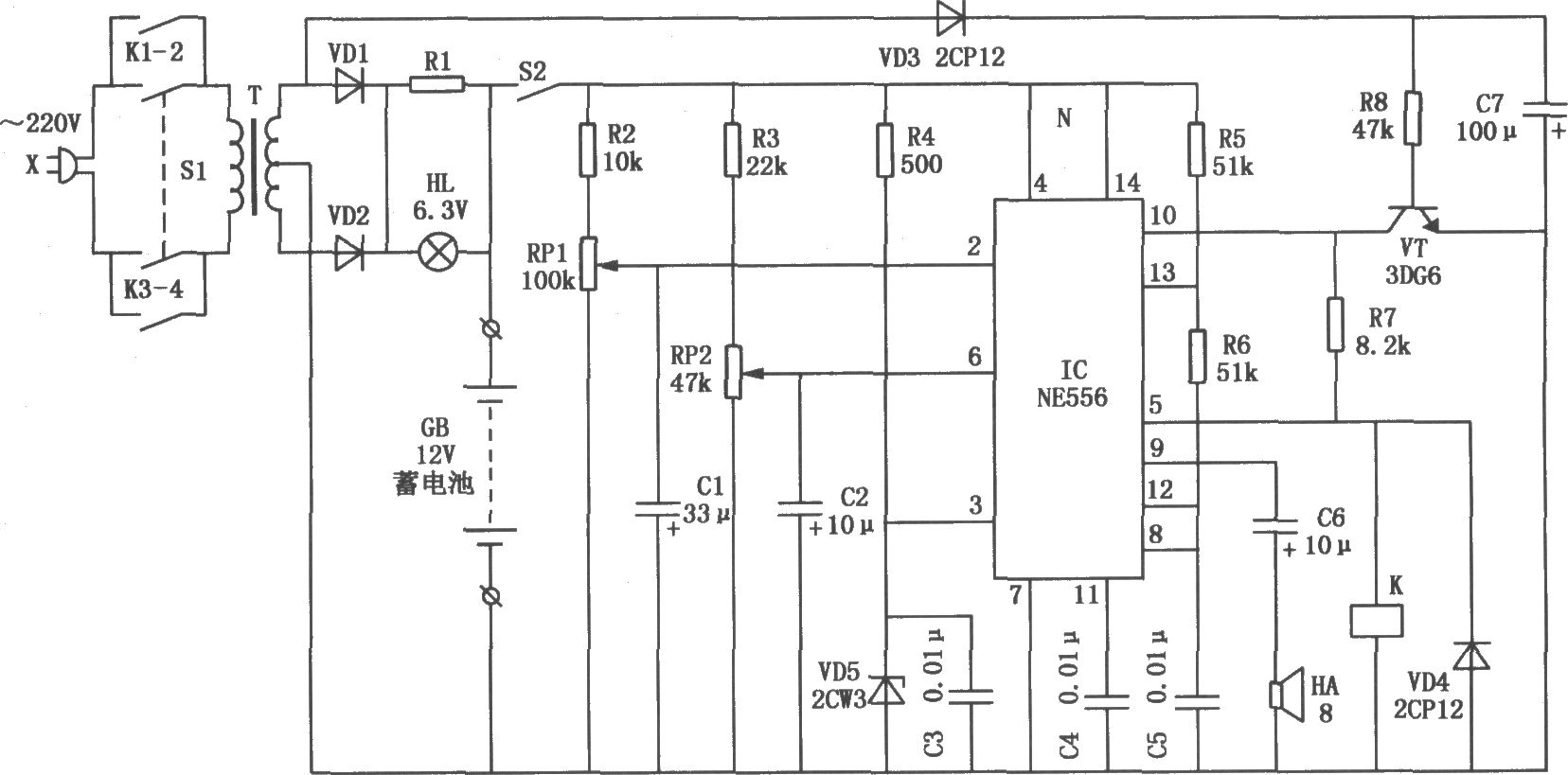

本电路为发电机启动蓄电池的全自动监控电路，可对蓄电池电压状态连续检测：蓄电池放电至规定最低电压时自动停止充电；当蓄电池需充电而未接充电电源时能自动识别并发音响信号提醒操作人员接上电源。此外还具有自动-手动转换功能，可采用手动方式随时充电。该装置亦可用于车用蓄电池自控充放电、计算机备用电源及各类通信台站固定蓄电池的连续监控与检查。电路如图13所示。

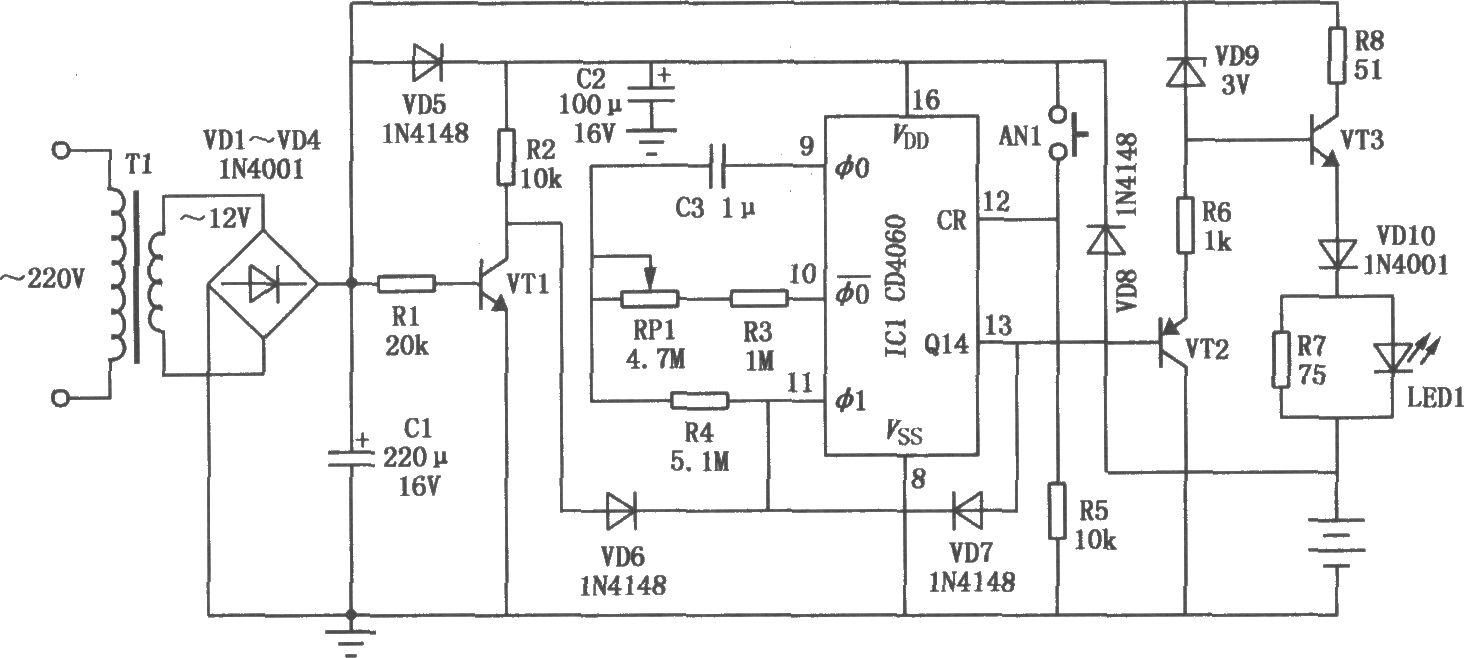

本电路为定时充电器，充电时间可在5～25小时内调节；充电过程中若出现断电，其具有累计计时功能，可对5号镉镍电池充电。电路如图4所示。

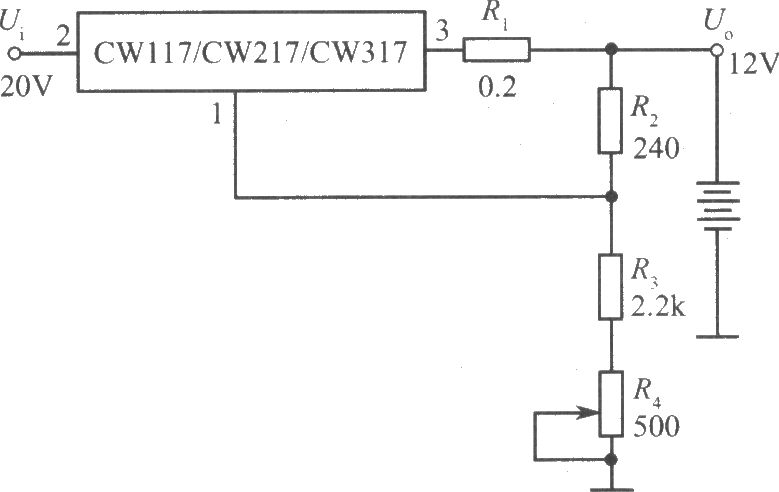

图3为12V恒压充电器，其电路与基本稳压电源相同。电阻R1=0.2Ω起限流作用，等效加大了充电器内阻，可降低充电初始阶段的充电速率，并对集成稳压器起过流保护作用。

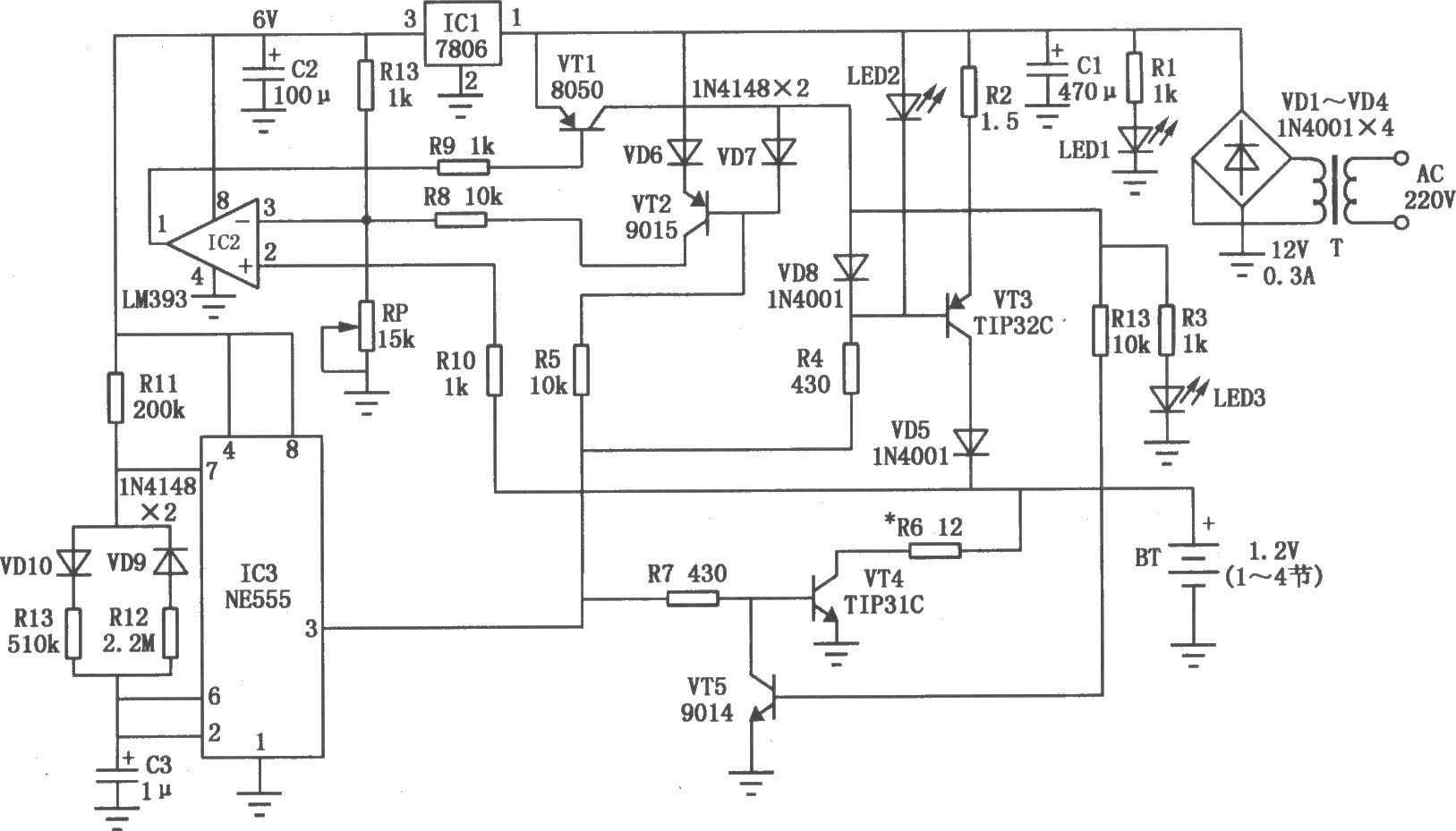

LM393构成的高性价比镍镉电池充电器如图33所示，具有以下特点：（1）恒流充电穿插大电流放电，恒流充电电流约300mA，放电电流随电池电压升高而加大，接近充满时达400mA，充电1.5s、放电0.5s间隔进行；大电流阶段结束后约有5mA涓流充电。（2）电池电压在放电时检测，因充电时电压总是高于放电时电压，若在充电时检测与电池实际工作状态存在误差，放电时检测更能反映电池容量。（3）可对1～4节电池充电，对500mAh镍镉电池充电时间约2h，满足一般需要。

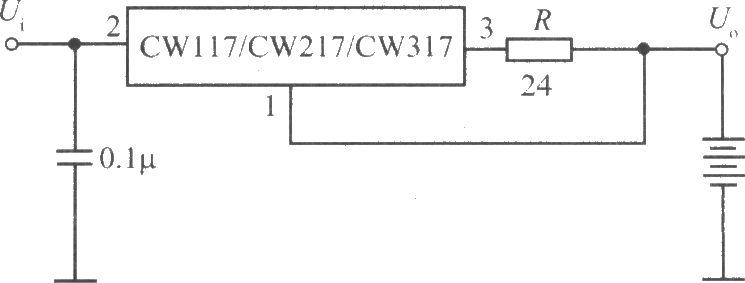

利用三端可调集成稳压器可构成多种电池充电器，恒定电流电池充电器如图32所示。该电路与恒流源完全相同，因电阻R取24Ω，输出电流Io=1.25/24≈52mA，以恒定电流给电池充电；改变R即可调节充电电流。
