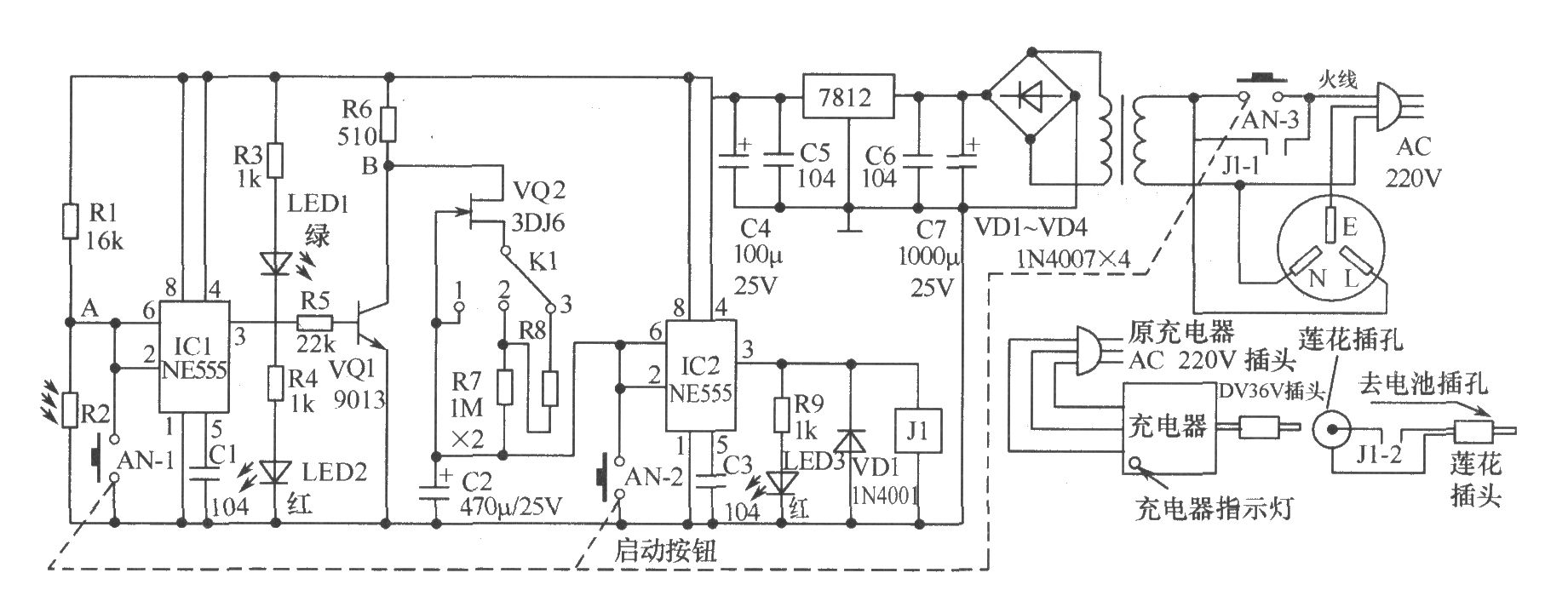

这种充电器专用于电动自行车，其特点是一旦充满电就立即停止充电。工作原理：将充电器AC220V三线插头插入该装置交流电源插座，36V插头插入莲花插孔，再将该装置AC220V三线插头接入市电。充电时把装置“去电池插孔”的莲花插头插入电动自行车电池充电插孔。按下启动按钮AN，AN-1、AN-2、AN-3接通，充电器与AC220V电源接通：AN-2使IC2的2、6脚接地、3脚输出高电平，继电器J1吸合，J1-1闭合自锁保持AC220V，J1-2闭合给电池充电，LED3（红）点亮指示充电正常；AN-1使I…

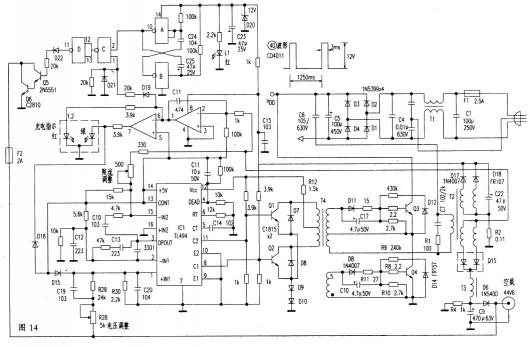

图为天能TN-1智能负脉冲充电器电路，其主要部分为典型的半桥式两段充电器。放电开关为三极管Q6：Q6导通时其集电极与发射极将电瓶短路，使电瓶放电；Q6截止时恢复充电。Q5与Q6直接耦合，构成达林顿结构；Q6受加载负脉冲控制与振荡器的联合控制。加载负脉冲控制由IC3的C、D门构成：D接成反相器（与非门两输入并联看作非门），只有C的两个输入均为高电平时，C输出低电平，经D反相使Q6导通给电瓶放电。C的②脚接多谐振荡器每秒1个（脉宽3 ms）正脉冲，①脚接两阶段电流检测电路IC2的①脚——恒流充电时该…

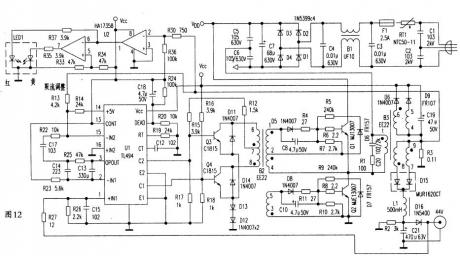

图中为GD36半桥式充电器电路。主要性能指标：输入电压170～260 V；输出电压44 V（可调）；最大充电电流1.8 A；浮充充电电流200～100 mA。电路组成：充电器由市电整流滤波、自激加他激半桥转换、PWM控制、电压控制、电流控制及输出整流滤波六部分组成。整流滤波：市电220 V/50 Hz经D1~D4桥式整流、C5~C7滤波，得到约310 V直流电压，作为开关变换器电源。自激与他激半桥输出：由Q1、Q2、B2、B3等组成。自激启动靠磁芯饱和特性产生：接通电源，C5、C6上约150 V…

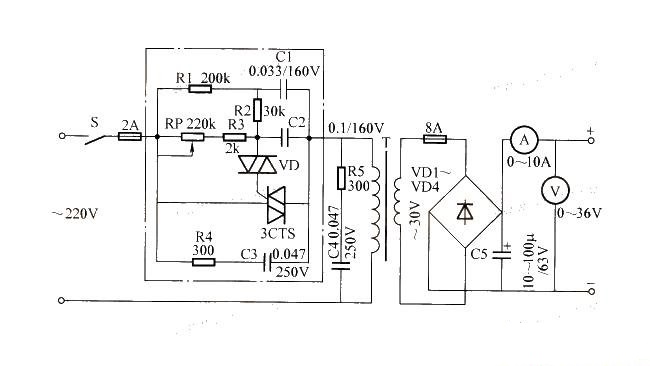

图中为多功能简单充电器电路。其工作原理与元件选择如下：R1、R2、C1构成无滞后反馈控制，用于增加控制范围；R3、RP、C2为移相及相位控制调节；VD与双向可控硅3CTS构成触发控制，其中双向晶闸管3CTS根据所需功率大小可选用BTA26A、BCR3M～12M等型号；R4、C3为浪涌吸收网络；R5、C4使负载近似为阻性；VD1～VD4整流器根据所需功率选择型号；C5为滤波电容，单作充电时可不用；变压器T（220 V/30 A）容量视输出功率大小而定。对于小功率充电器，虚线框内的元件可用成品调光器…
