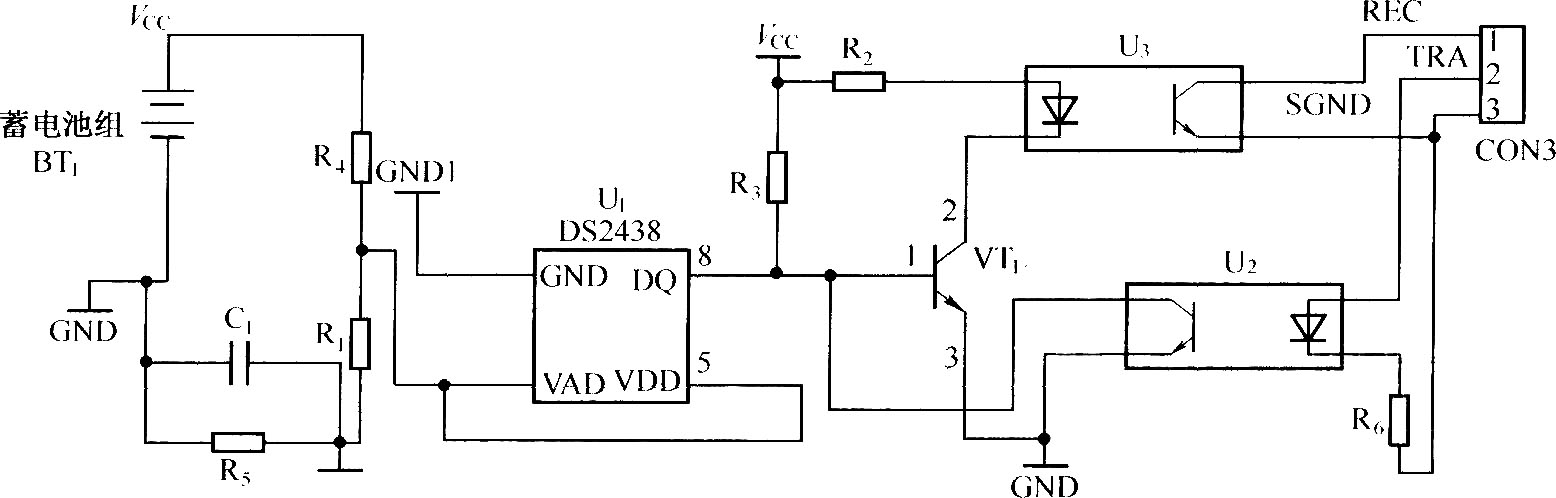

美国Dallas公司的动力电池组检测芯片DS2438功能丰富，可方便实现电动车动力电池组运行状态监测。电动车动力电源由多节电池串并联构成，每节性能直接影响整组特性，故应逐节在线实时检测，即每节电池配一片DS2438。DS2438供电可取自被测电池组本身；但其信号端DQ的电位以本片地为参考，各片地电位不同将导致DQ电位不同，无法挂接同一条总线。因此以DS2438为核心构成监测模块，通过增加隔离、将数据线由单线改为收发两线制，并使各模块数据线分别接于REC、TRA两根线上，电路如图27所示。

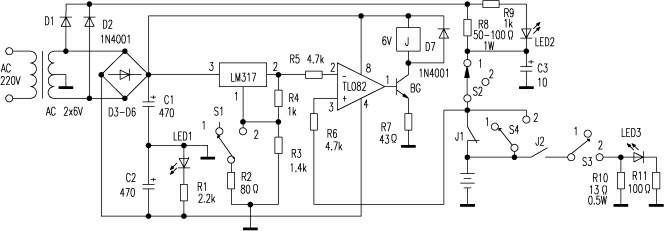

该电路能使两节镍镉电池在充电至3V或放电至1.34V时自动断开对应回路，防止过充电或过放电，电路如图26所示。D1、D2整流后的电压供电池充电，D3～D6整流后的电压供比较与控制系统。TL082构成比较电路：其2脚由LM317提供恒定参考电压，3脚电压取自电池，2、3脚比较结果由1脚控制BG开断，再经继电器控制充/放电回路。充电过程：将开关S置于“1”位，接入电池通电。此时2脚为3V、3脚低于3V，1脚输出负电压，BG截止、J无电流，常闭触点J1闭合，电源经R8、S2、J1对电池充电。电池电压升…

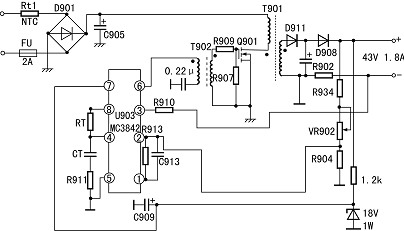

36V/12Ah铅酸蓄电池宜采用限压恒流充电，初始电流最大不宜超过3A，即充电器输出约43V/3A/129W即可满足。单端它激式开关稳压器在150W以下可靠性很高，而可直接驱动MOSFET管的单端驱动器MC3842为电流控制型开关电源驱动器，极少量外围元件即可实现恒压输出并控制充电电流，使充电器可靠性大幅提高。MC3842为双列8脚单端输出它激式子驱动IC，内部含基准电压稳压器、误差放大器、脉冲宽度比较器、锁存器、振荡器、PWM与输出驱动级，可互换型号有UC3842、IR3842N、SG3842…

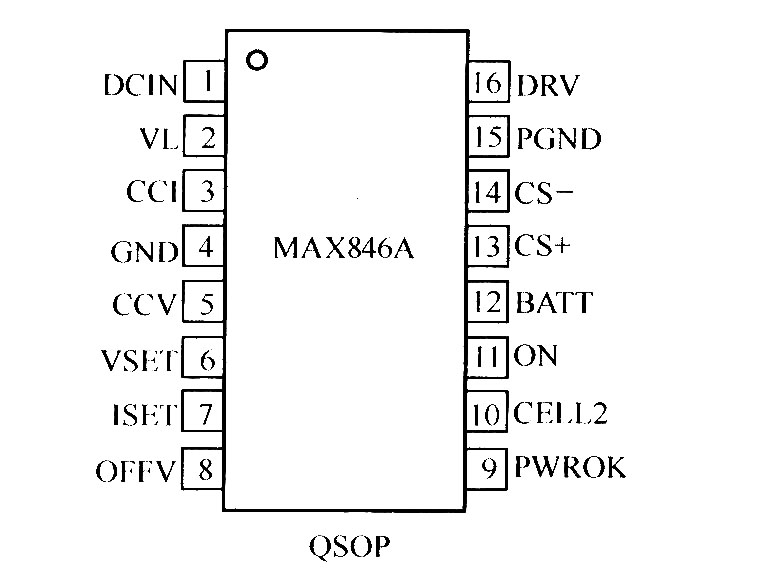

MAX846A是Maxim公司生产的一种低成本、多功能的电池充电控制器，其引脚排列如图22所示。
AAT3680是美国研诺逻辑科技有限公司生产的锂离子电池线性充电管理芯片，用其设计的充电器外围电路简单，非常适合便携式电子产品紧凑化设计。其内部功能框图如图14所示。

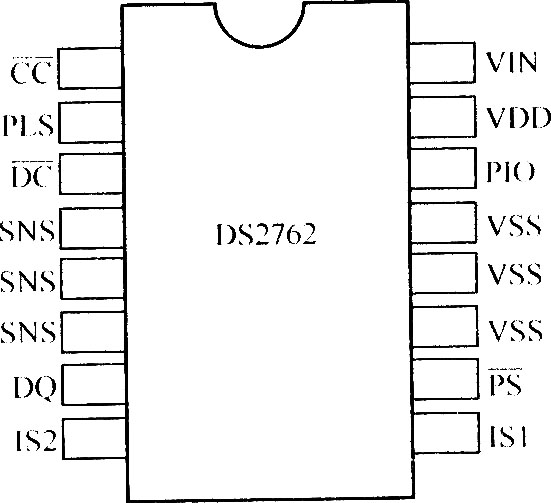

DS2762是Maxim公司生产的锂离子电池监测芯片，可实时监测电池电压、电流、充放电状况及剩余电量等参数，并将数据储存供单片机处理。芯片集数据采集、信息存储、安全保护于一体，功能完善、外部接线简单。其引脚排列如图6所示。

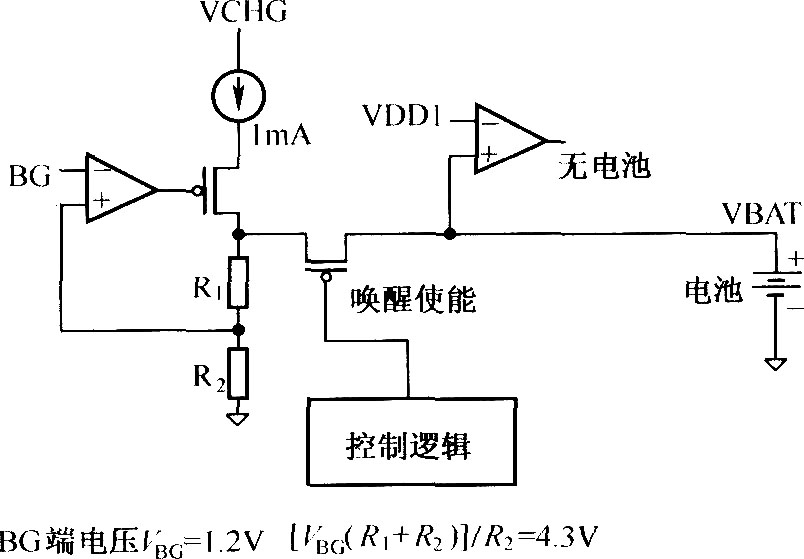

TWL2213锂离子电池充电过程包括四阶段：（1）锂离子电池组的唤醒；（2）预充电电路；（3）快速充电与终止；（4）温度监视。TWL2213在充电周期内自始至终监视电池温度，利用NTC热敏电阻产生ADC输入参考电压，并将该参考电压与可编程门限电压比较，决定充电过程暂停或过热切断。各阶段电路如图5所示。

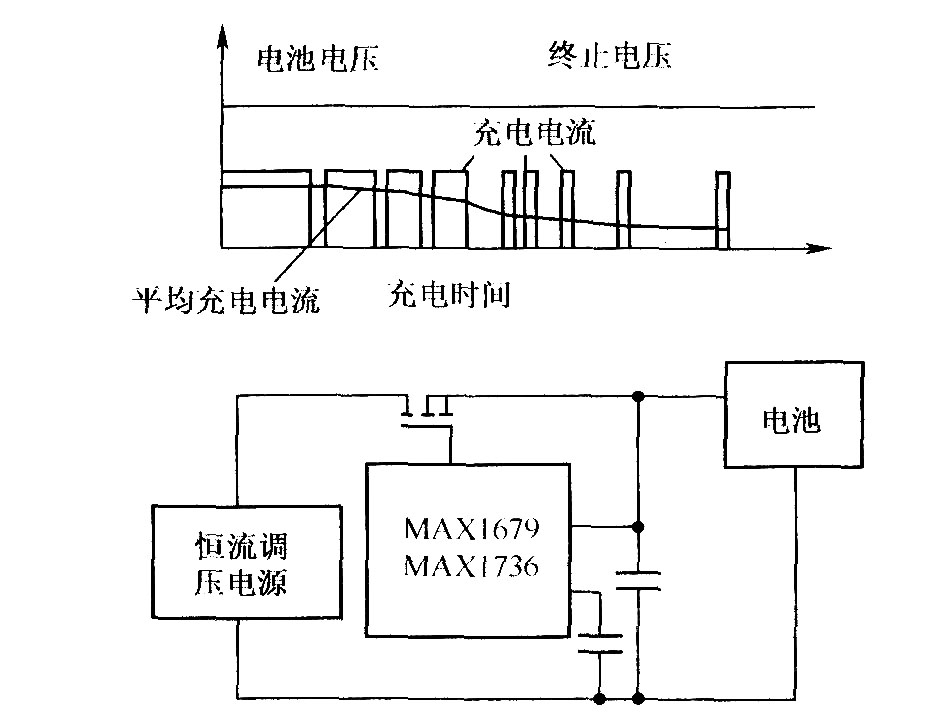

采用MAX1678/MAX1736设计充电器时，须配合具有电流限制功能的电源适配器才能完成充电功能。由MAX1678/MAX1736构成的充电电路及其工作原理如图2所示。

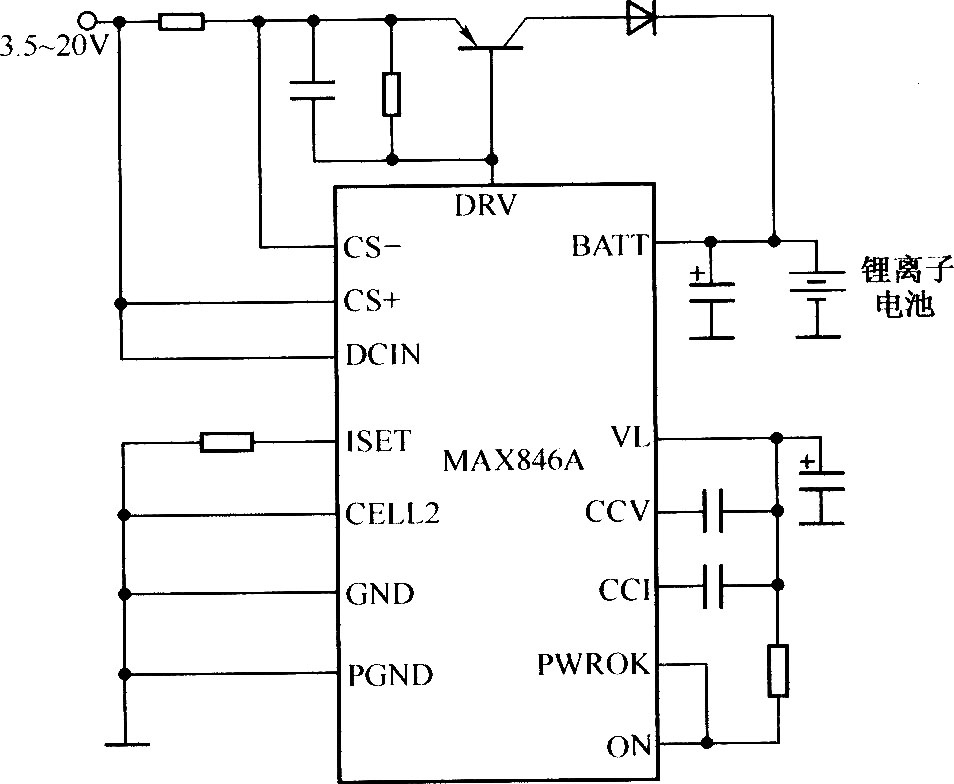

MAX846A的最典型充电电路如图33所示，此时MAX846A作为独立的限压电流源为锂离子电池充电。

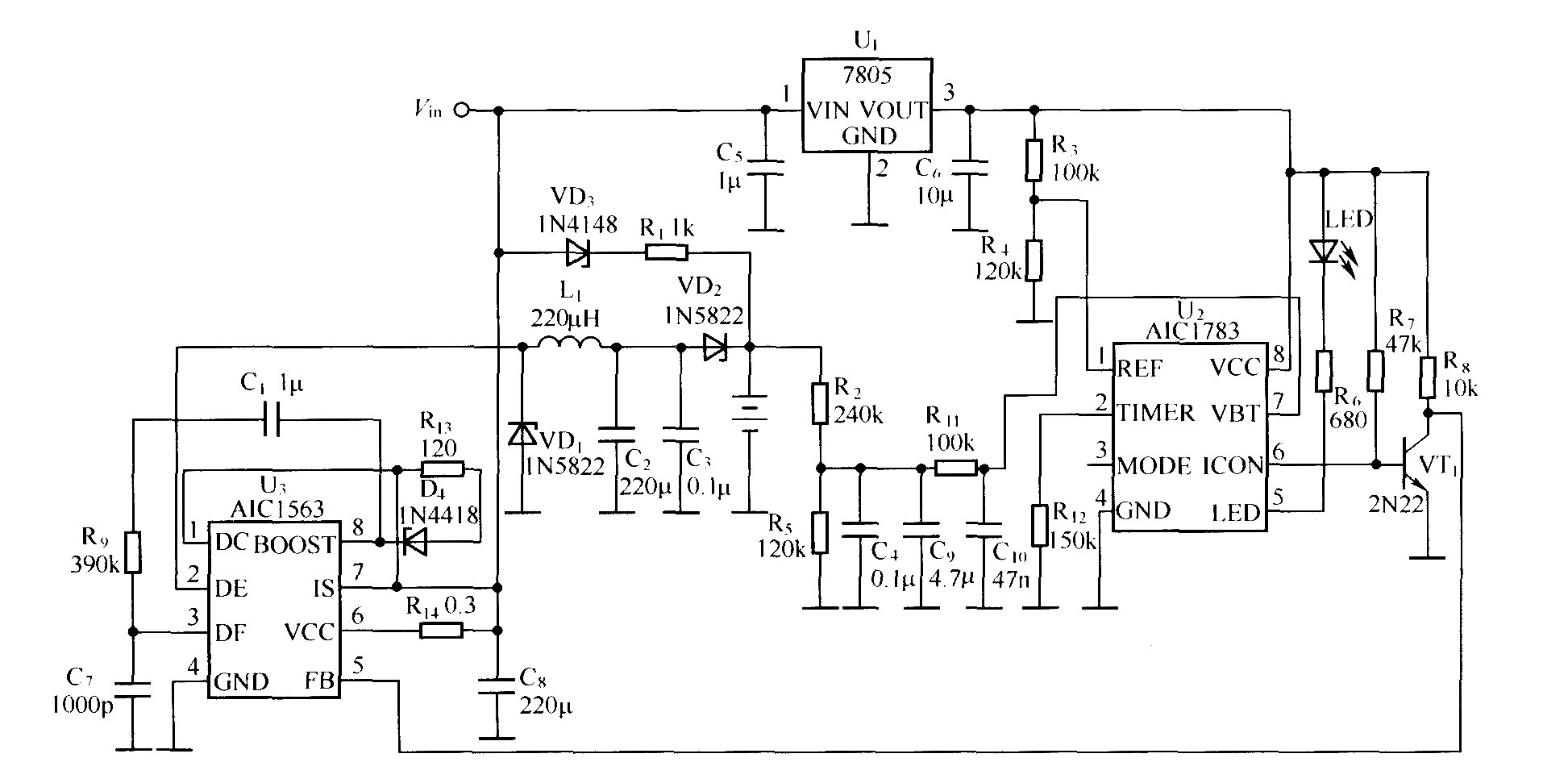

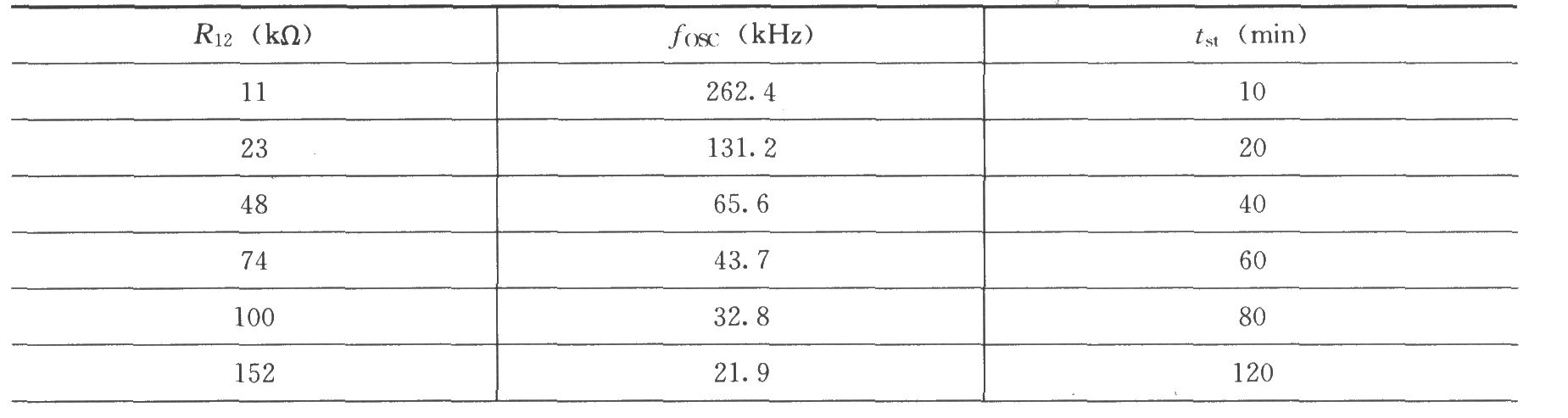

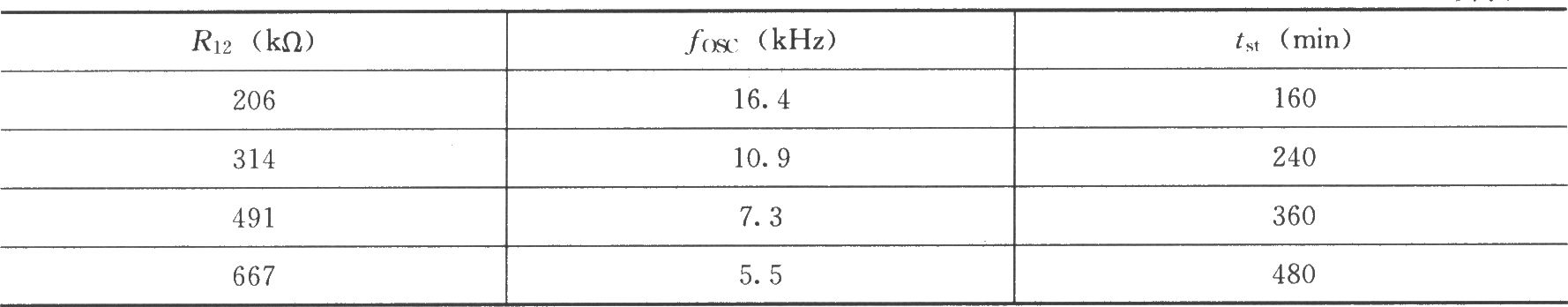

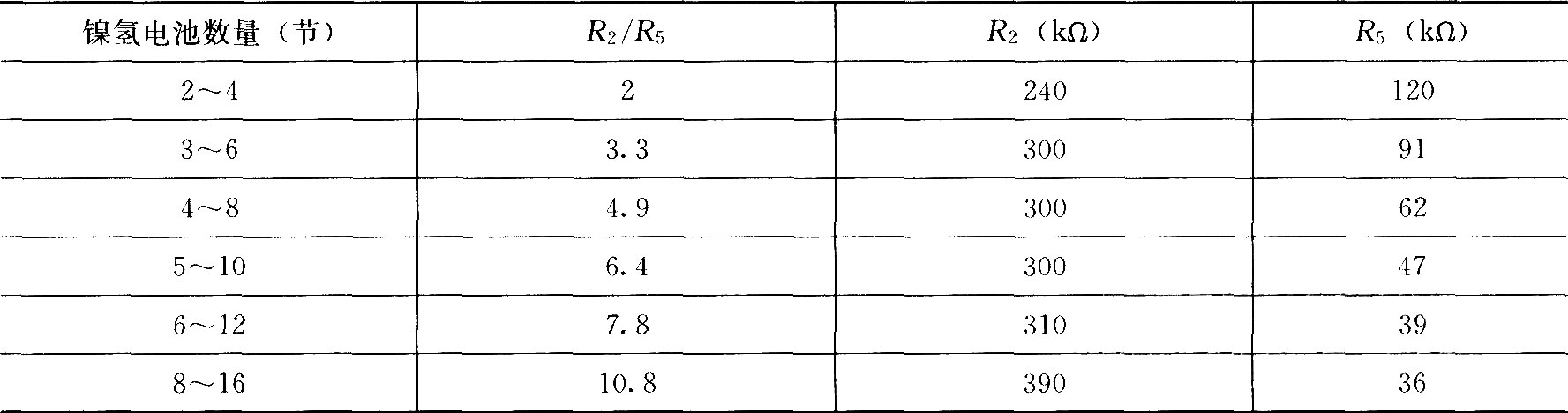

以AIC1783为核心构成镍氢、镍镉电池充电器电路。不同节数的镍氢电池对R2、R5的要求见相应表格，不同定时电阻下的振荡频率与定时周期亦由表格给出。电路如图29所示。
