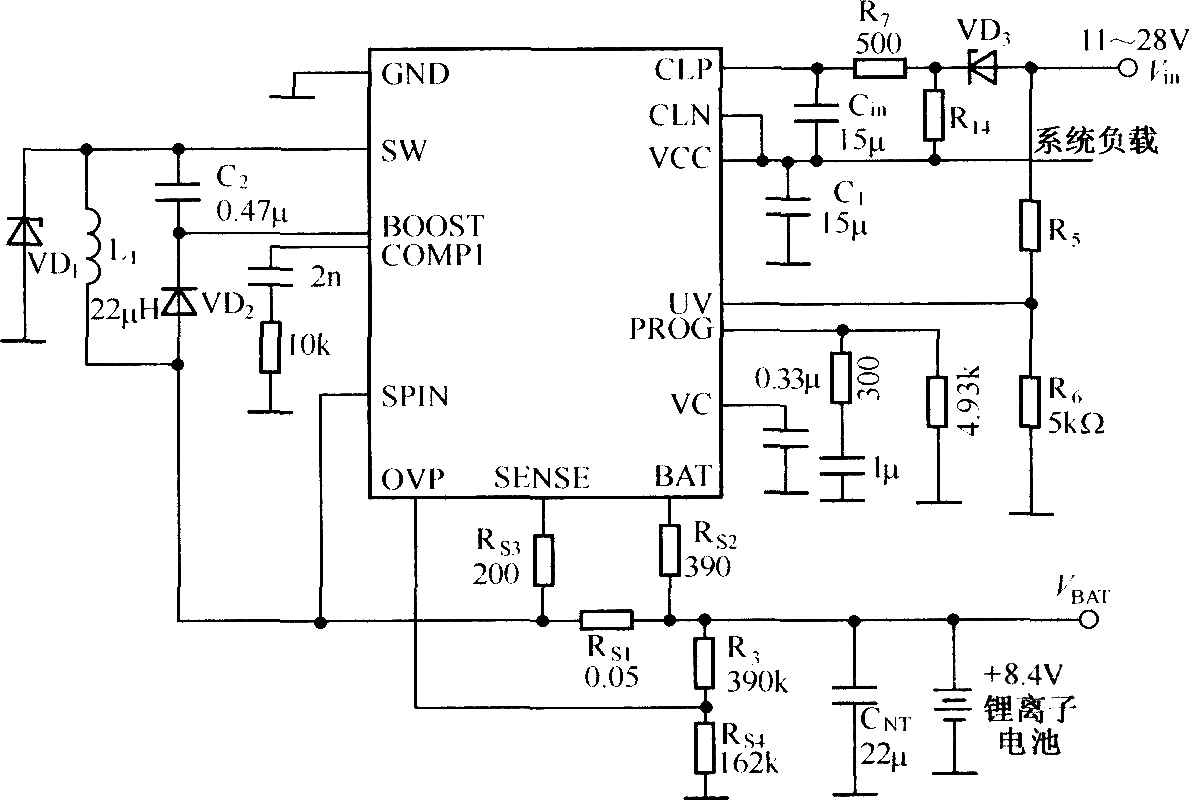

LT1769是Linear Technology生产的一种电流方式PWM电池充电芯片，可提供恒定充电电流与电压。锂离子、镍氢、镍镉电池充电均需恒定电流或电压，因此用LT1769可实现对上述电池高效快速充电。利用LT1769组成的2A锂离子充电器典型电路如图34所示。

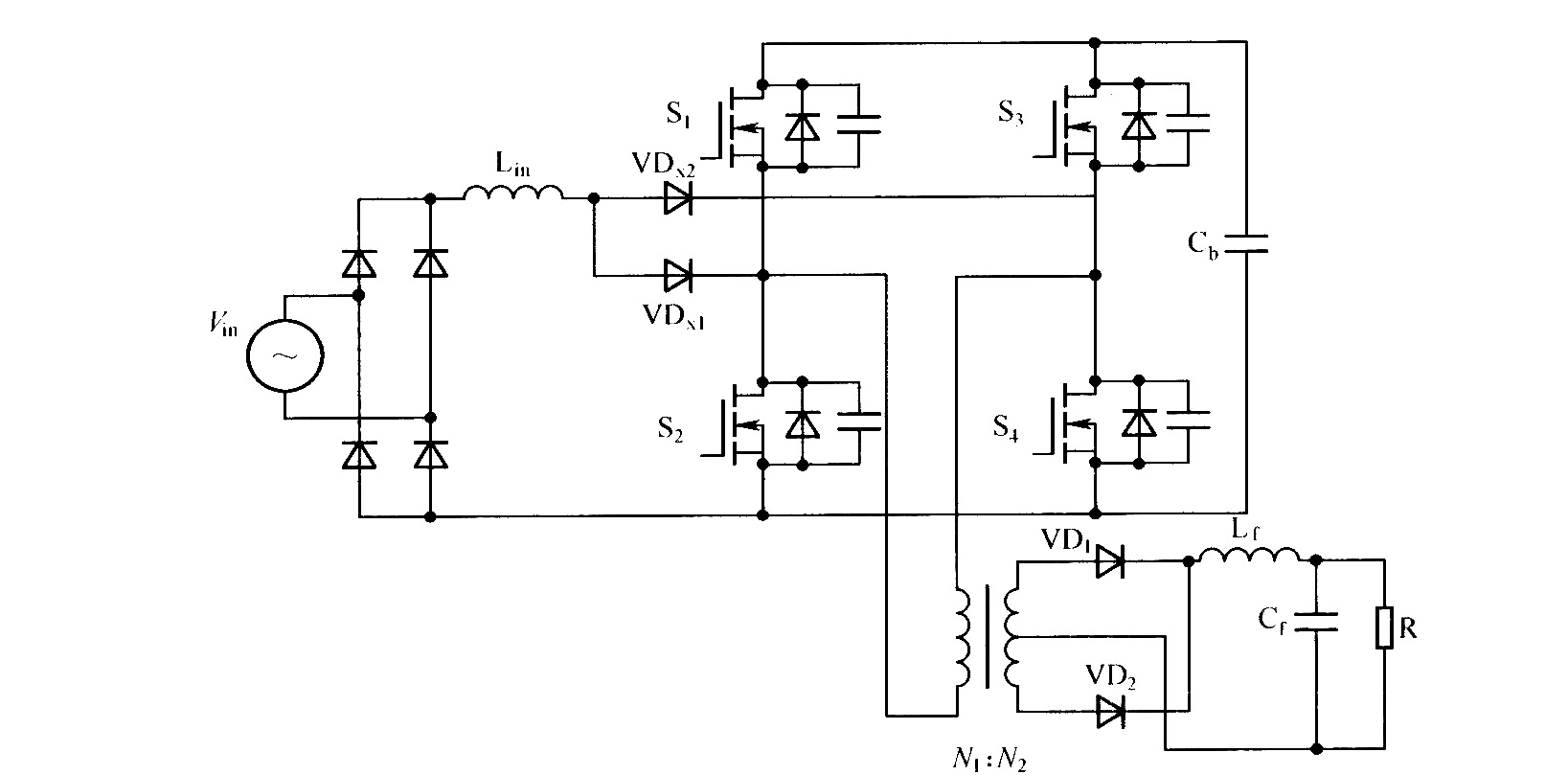

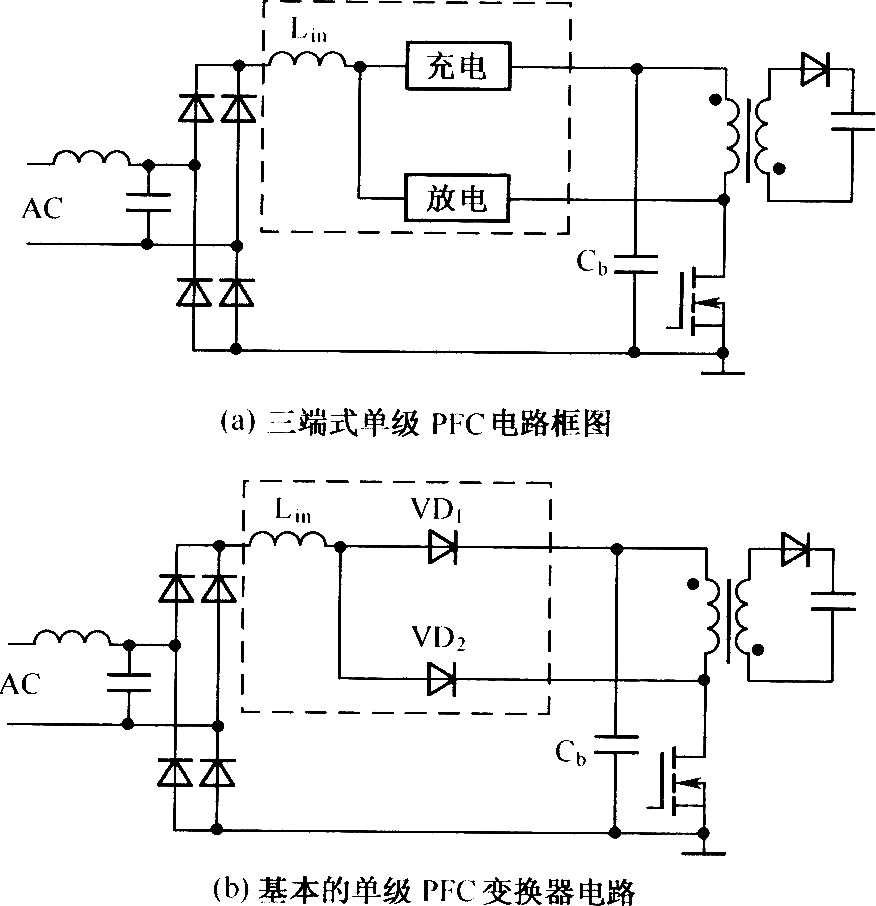

PFC技术已逐渐融入多种优秀的变换器电路，这些新拓扑可有效抑制电源输入谐波、整定输入电流波形，并具有极好输出特性，充分发挥PFC与功率变换电路的优势。Boost电路与全桥变换器合成的单级PFC电路如图33所示，实际应用中对VDx1、VDx2的充放电电路改进可得更好效果。该电路既能整定输入电流波形，又可胜任较大功率场合，发挥全桥电路特点；PFC亦可与其他电路结合。

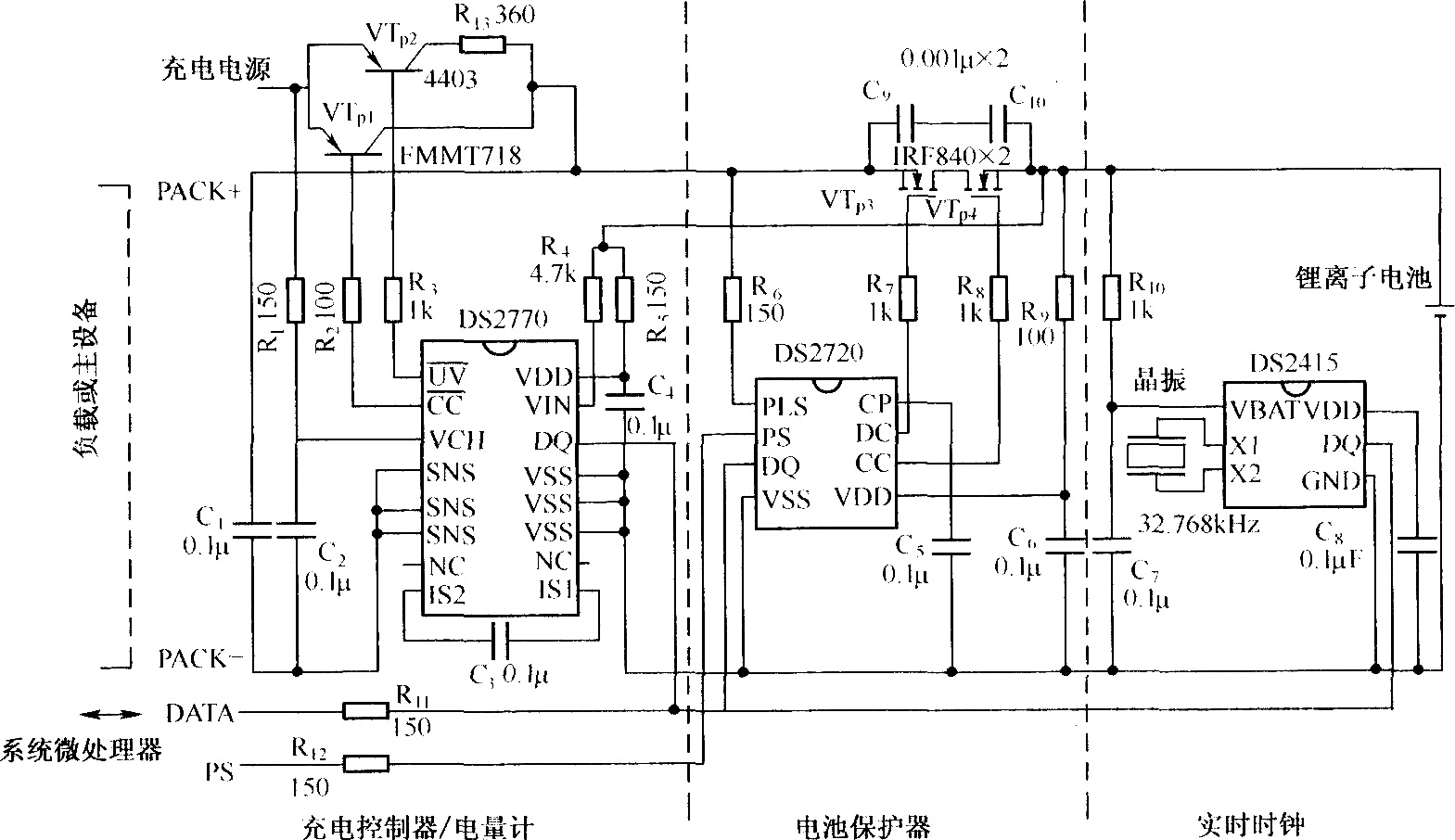

采用DS2770和DS2720可设计具有充电控制、电源控制、电量计算、电池保护、计时及电池组识别功能的高性能锂离子电池充电器，方案框图如图31所示。

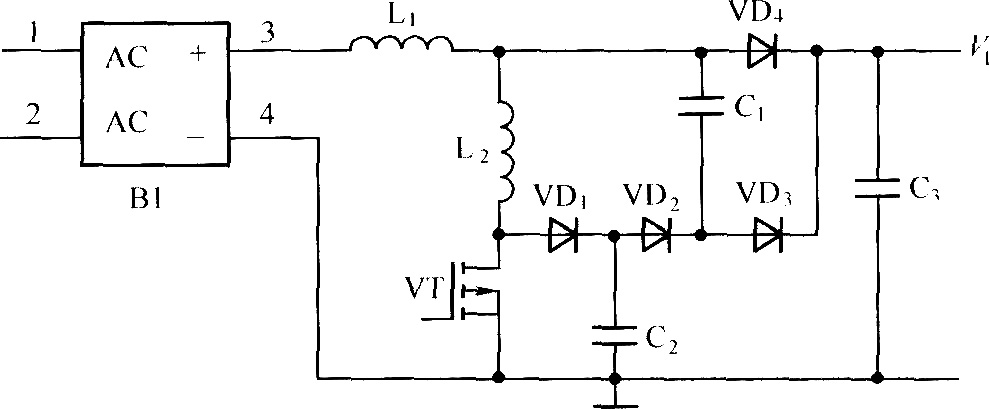

电动车充电器变换器工作于高频状态会对电网造成谐波污染，必须采用功率因数校正（PFC）或无功补偿等有效措施，限制进入电网的总谐波量。目前充电变换器须满足IEEE519-1992标准或类似标准，根据不同充电等级，充电变换器可选择单级或两级PFC与充电功能一体化的充电器。为提效率，高频下可采用软开关电路减少开关管损耗，电路如图30所示。

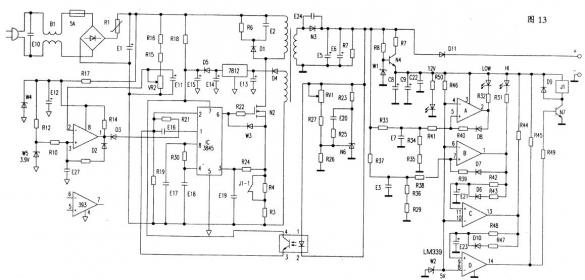

单激式充电器原理图如图23所示，其启动电路与半桥式不同，通常直接取自市电整流滤波后的平滑直流，集成电路以UC3842、UC3845、UC3844N为主，也有采用更简洁的三端开关式TOP226。UC38xx为电流控制PWM单输出专用芯片，广泛用于电脑显示器电源、电动车充电器等。UC38xx与TL494类似，内部含振荡器（OSC）、误差放大器、PWM、参考电压等，并具图腾柱输出（输出电流达1A，可直接驱动VDMOS）、可调内部参考电源与欠压锁定的三个特点；这种带锁定的PWM可实现逐周脉冲电流限制。图…
剃须刀与可充电式手电筒均采用内置式充电器，要求体积小以便装入壳内，常用电容降压充电方式。图19为一成品剃须刀内部电路，包括市电降压整流器、由振荡器组成的DC/AC变换器和整流器，将市电变成约1.6V直流。50Hz交流下0.22μF/400V电容容抗约14.5kΩ，故即使输出短路，电路最大电流也仅15mA。2SD1350与脉冲变压器T组成直流变换器降低电压并提高次级电流；若2SD1350集电极平均电流10mA，集电极电压约38V，可输出0.38W功率，次级最大电流达230mA，满足充电要求。

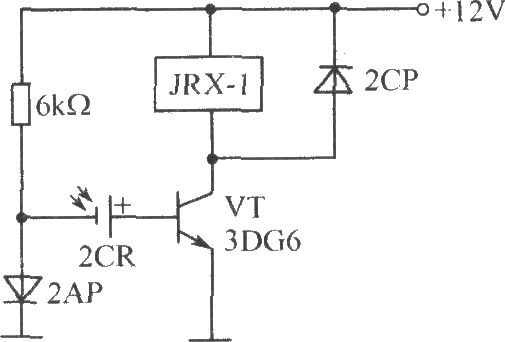

硅光电池组成的光控开关电路如图14所示。无光照时VT截止（或有较小集电极电流但不足以使继电器吸合）；硅光电池受光照射产生正向电压使VT导通、继电器动作。

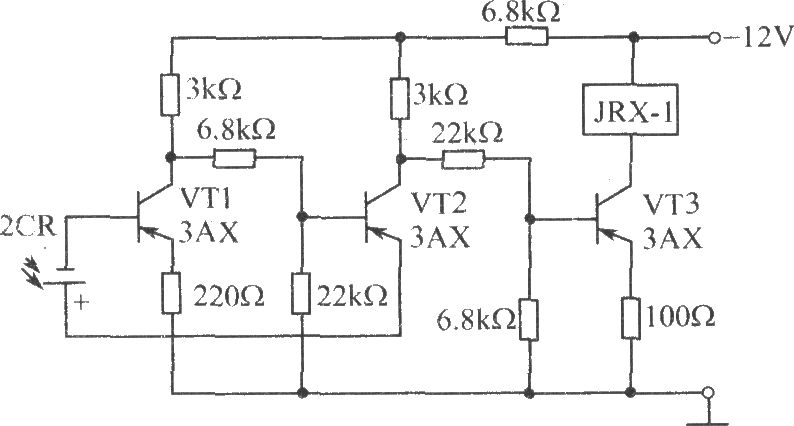

硅光电池组成的触发开关电路如图9所示，VT1、VT2构成的触发器具有两个稳定状态，一只晶体管导通时另一只截止。改变光照强度使硅光电池输出电压变化，即可使电路在两种状态间翻转，达到光控目的。

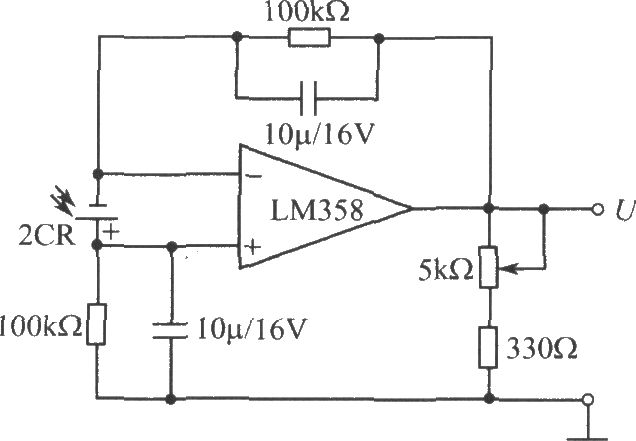

静电复印机曝光强度探测控制电路的前置放大部分如图5所示。探测器选用短波灵敏度较高的硅蓝光电池，电路为低输入阻抗电流-电压变换器，使硅蓝光电池工作于电流输出区并具有较好线性关系。
正常充电模式的充电功率等级通常为6.6kW、典型充电时间5～8小时，其充电功率变换器与应急充电模式相似。正常充电模式可采用单级AC/DC变换器，但带PFC功能的单级变换器开关管峰值电流很大；两级变换器中PFC级常采用传统Boost升压电路，开关管软开关或硬开关均可，为提效率宜选软开关Boost变换器。传统AC/DC全波整流（整流加电容滤波）是非线性器件与储能元件的组合，交流电压波形正弦而输入电流严重畸变呈脉冲状，产生谐波电流危害电网、降低功率因数。本设计整流部分采用有源功率因数校正（APFC）电…
