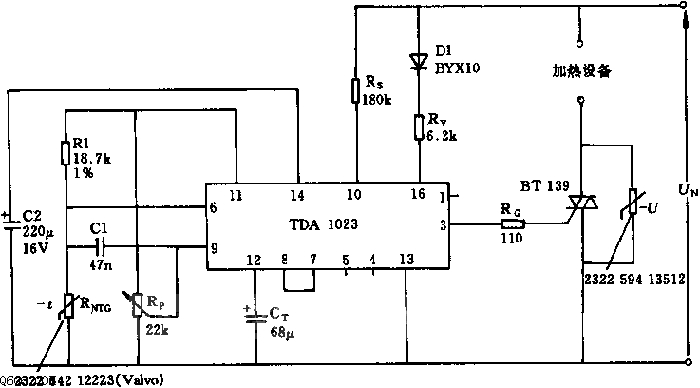

该电路可用于控制 5～35 ℃ 的室内温度或其他加热设备。最大加热功率取决于所用的晶闸管，这里适用于 2 kW 功率，晶闸管采用 BT139。

温度调节采用热敏电阻和电阻 R1 以及电位器 Rp 构成的桥路。实际电压值和给定电压值分别加在集成触发器 TDA1023 的脚 6（U6）和脚 9（U9）上。如果室温远低于给定温度（U6《U9），则加温器以全功率工作；如果室温与给定温度相差 1 K（U6-U9≈80 mV），则实现比例调节，此时差值 U6-U9 决定占空比。
