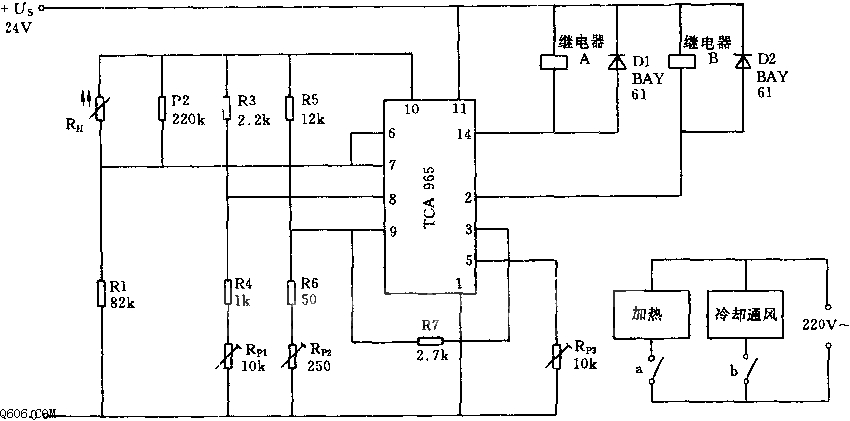

该电路采用热敏电阻 Rh，其非线性特性可通过电阻 R1 和 R2 使之线性化。三状态继电控制中，"窗口"大小的调整决定于窗口的中点和一半宽度。如果输入电压 Ue 在窗口内部，则既不加热也不冷却；反之则应加热或冷却。公差即窗口大小或调节精度，由电位器 Rp2 调整。由于总要有公差区域，故其精度不可能无限提高。

窗口中点电压即集成电路 TCA965 脚 8 处电压 U8 为温度给定值，利用 Rp1 整定。为增加电路的稳定性，利用电阻 R7 引入一小的开关滞环，从而防止在切换瞬间出现不希望有的振荡。
