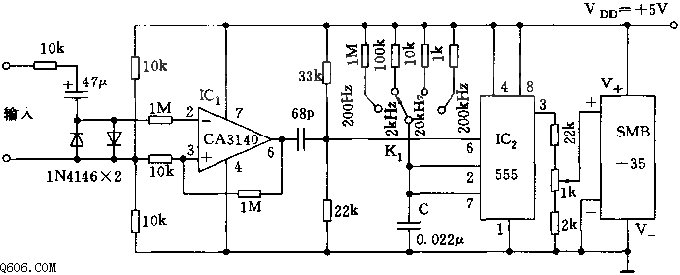

采用 3-1/2 位 SMB-35 型数字面板表，该面板表用于对直流电流或电压的测量、显示。为进行频率测量，应将输入频率信号变换成直流电压信号：在输入端采用 BIMOS 型运算放大器 CA3140 和 555 单稳态定时电路将频率变为电压，再接到 SMB-35 面板表进行 A/D 变换、驱动 LED 数码管显示。555 和各档电阻 R 及 C 组成单稳定时电路，定时时间 td＝1.1RC。与 K1 连接的四个电阻精度为±1%，以保证计数精度。
