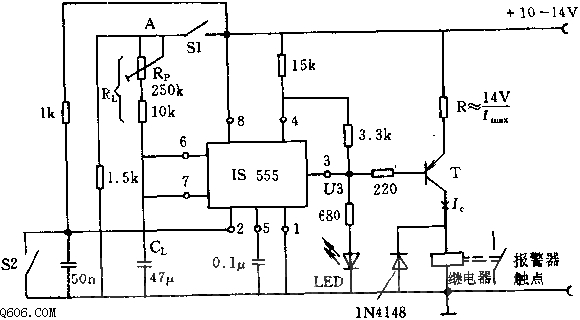

电路中 S1 是门控光电开关或行李间光控开关，在其闭合时 A 点为正工作电压。如果 S2 闭合，则不管 S1 闭合与否，输出端电压 U3 均为高电平、晶体管截止、继电器不吸合、发光二极管 LED 不亮。

S2 为常开触点。如果 S1 是闭合的（门开），则 C1 开始通过 R1 缓慢充电，在一定时间（可通过电位器 RP 调节、不超过 60 s）内 U3 突然变低电平，于是继电器接通、报警器工作。如果在报警时 S2 是闭合的，则 U3 又为高电平、继电器释放。
