数字钟晶振时基电路

2026-08-31 3,592 0

本电路主要用作数字钟的时基振荡源,时基输出频率 60 Hz,适用于 LED 数字钟集成电路(如 LM8361~LM8365 等)。

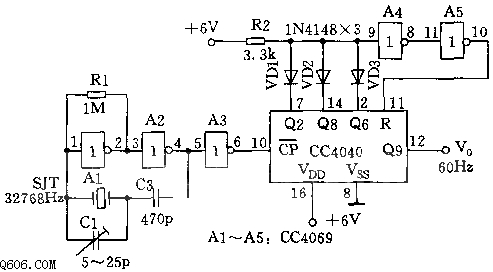

工作原理:电路由 12 位二进制串行计数器/分配器 CC4040 和六反相器 CC4069 等构成数字钟晶振时基电路。CC4069 的门 A1、A2 构成振荡频率 32768 Hz 的晶体振荡器,其输出经门 A3 整形后送至 CC4040 的 CP 端。CC4040 的输出端由二极管 VD1~VD3 置成分频系数 2¹+2⁵+2⁹=546,经分频后在输出端 Q9 输出一个 60 Hz 时钟信号供数字钟集成电路。

本电路中,CC4040 的输出端只用了 Q2、Q6、Q8、Q9,其它输出端可悬空。
