本电路可同时产生方波、三角波、正弦波并输出，特别适合电子爱好者或学生用示波器观察信号波形。信号发生器电路简单、成本低廉、调整方便。

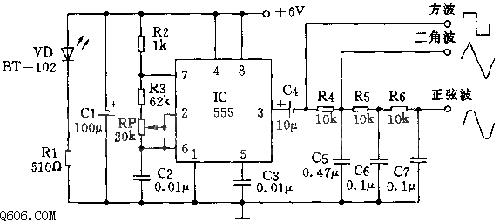

工作原理：555 定时器接成多谐振荡器，C2 为定时电容，C2 充电回路是 R2→R3→RP→C2，放电回路是 C2→RP→R3→IC 的 7 脚（放电管）。因 R3+RP≫R2，充放电时间常数近似相等，IC 的 3 脚输出近似对称方波。按图示参数频率约 1 kHz，调节电位器 RP 可改变振荡频率。方波信号经 R4、C5 积分网络后输出三角波，三角波再经 R5、C6 积分网络输出近似正弦波。C1 是电源滤波电容，发光二极管 VD 作电源指示。
