VGA同步信号自动发生器电路

2026-08-31 3,583 0

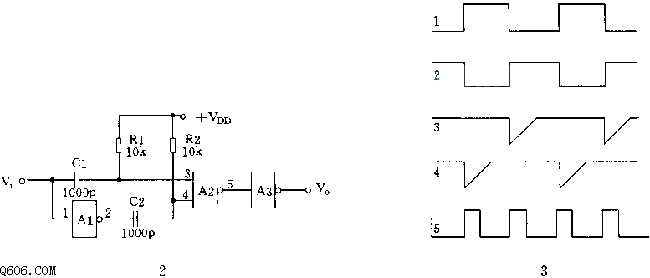

如图 2 所示是用与非门组成的倍频电路:输入信号的下降沿被 R1C1 微分送入 A2 的输入端 3 脚,使 A2 输出一个脉冲;输入信号上升沿经 A1 反相后被 R2C2 微分送入 A2 输入端 4 脚,使 A2 再次输出一个脉冲。这样每输入一个方波,A2 输出端得到两个方波、频率增大一倍。A3 起缓冲整形作用。
