人体反应速度测试器电路

2026-08-31 3,585 0

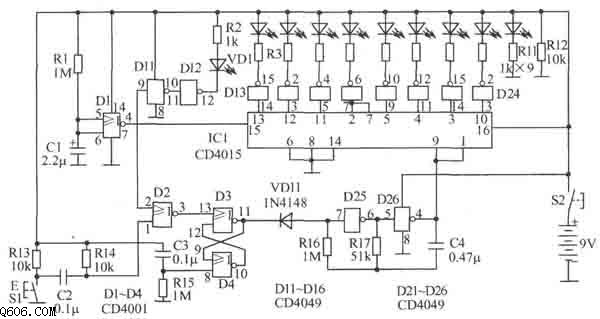

人体反应速度测试器电路如图所示。与非门 D25、D26 等组成多谐振荡器,输出周期约 50 ms 的时钟脉冲。IC1 组成 8 位右移寄存器,D1 组成的开机延迟电路的输出作为其串行输入数据。刚开机时 D1 输出为“1”,时钟脉冲作用下 IC1 的 8 位寄存单元迅速全为“1”;3~4 s 后 D1 输出变为“0”,测试信号灯 VD1 亮,同时 IC1 的 8 位寄存单元在时钟脉冲作用下从左至右依次变为“0”,直至被测试人按下停止按钮 S1,将 D3、D4 组成的 RS 触发器置“0”,使 D25、D26 停振、IC1 处于保持状态,其结果显示通过驱动电路 D13~D16、D21~D24 驱动发光二极管。D2 的作用是使停止按钮 S1 只有在测试信号灯 VD1 亮后才起作用,提前按下无效。
