在施工图与建设图的绘制过程中,常需提取图形的坐标数据以供识读与后续处理。中望CAD提供了多种数据提取途径,本文介绍list命令与数据提取向导两种常用方法,并说明各自的适用条件。

打开图形文件,选取需要提取坐标数据的点;在命令行输入LI并回车,所选点的坐标数据即在文本窗口中显示。

此方法的局限在于仅适用于数据量较小的场合。当需要提取大量坐标时,逐一操作效率过低,应采用数据提取功能。

以提取图形中全部圆的坐标为例,操作步骤如下。

1. 在命令行输入DATAEXTRACTION,弹出数据提取向导对话框。

2. 选择创建新数据提取,点击下一步;在定义数据源界面选择当前图纸,并点击选择对象图标。

3. 在图形中选中所有圆,右键结束选取,单击下一步。

4. 在右侧类别过滤器中选择几何图形,单击下一步。

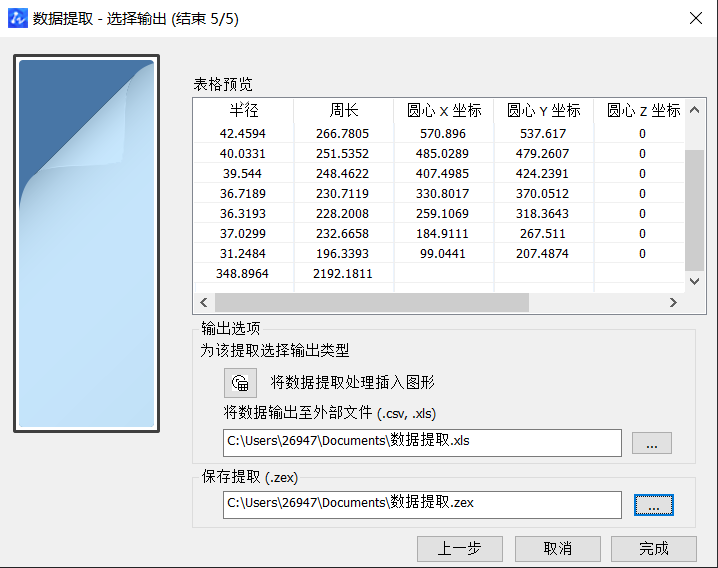

5. 选择数据保存格式,设置存储位置并重命名文件,单击下一步完成提取。

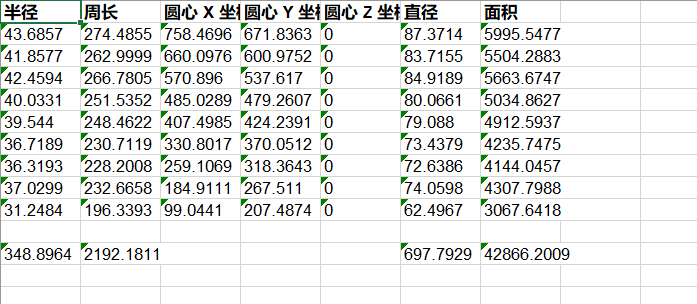

6. 打开数据提取文件所在目录,即可查看全部圆的坐标数据。

两种方法各有所长:list命令操作直接,适合少量点;数据提取向导可批量导出,适合数据量较大的图纸。
