窗户平面图由外部轮廓、固定框与开扇等部分构成,可通过直线、偏移与修剪等命令绘制。以下为具体步骤。

1. 打开 CAD,用直线画出窗户的大致轮廓。

2. 窗户分为固定(不可打开)与开扇两类,因此需添加固定框对两者进行区分;开扇部分可多加一个固定框以增加立体感。

3. 利用偏移工具绘制固定双线的外线部分。可暂定双线离外部轮廓线的距离为 50mm、双线间距为 20mm。

4. 绘制固定双线的内线。同样利用偏移工具完成,内线间距比固定双线略小。

5. 绘制开扇部分,比固定框线多画一条线以保证立体效果。绘制完成后会对残留的多余框线进行修剪。

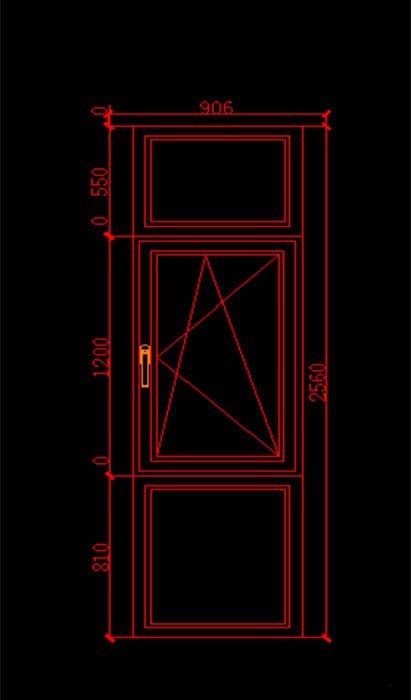

6. 最后加上门把手即可完成;需要更精确时可自行进行尺寸标注。

窗户平面图以轮廓、固定双线与开扇组合,配合偏移、修剪来表达窗体结构,是建筑平面图中常见图元的绘制方法。
