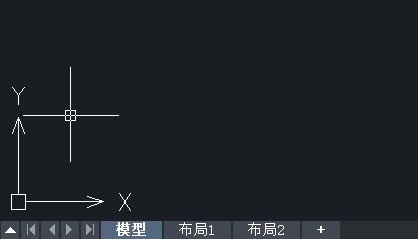

直角坐标是 CAD 定位图形的基础,分为绝对直角坐标与相对直角坐标,两者的参考基准有所不同。以下分别说明其输入方法。

绝对直角坐标以坐标系原点为参考点定位其他点,表达式为 (x,y,z),即直接输入点的 x、y、z 绝对坐标值来表示点。

相对直角坐标表示某点相对于参照点在 x、y、z 三个方向上的坐标差,表达式为 (@x,y,z)。

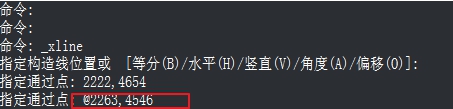

打开 CAD 后按 F12 开启动态输入,即可直接输入相对坐标。输入相对坐标时需在坐标前加 @ 符号,表示“相对于”。需注意,前面加 @ 的相对直角坐标绘制的节点必须连续,否则需使用捕捉辅助绘制。

掌握绝对与相对直角坐标的输入方式,可依据实际需求选择以原点或参照点为基准进行精确定位。
