CAD 的 IMAGE 命令可启动选择图像文件对话框,用于将多种格式的图像附加到图形中,并支持调整比例与旋转。以下为附着并缩放图像的具体步骤。

1. 打开中望CAD 软件。

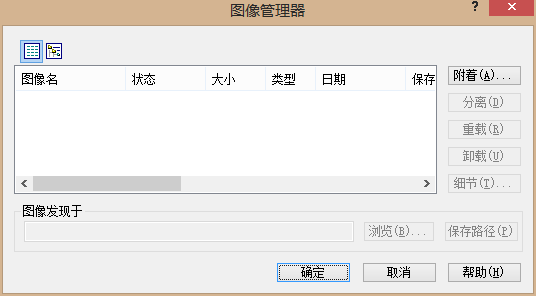

2. 点击菜单栏“插入—图像管理器—附着”,或直接在命令行输入 IMAGE 后回车,开启“图像管理器”对话框。

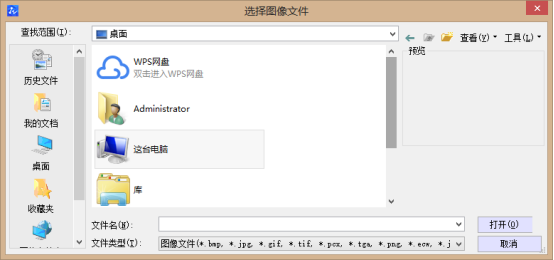

3. 在“选择图像文件”对话框中选择要附着到当前图形的图像文件,点击“打开”。

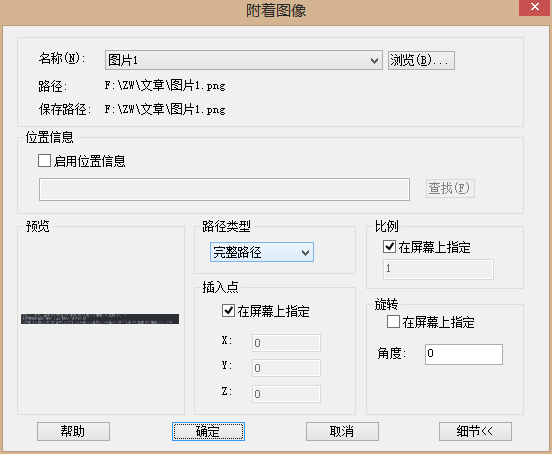

4. 系统打开“附着图像”对话框,勾选“在屏幕上指定”复选框,在界面任意处单击确定插入点,调整缩放比例与旋转角度,点击“确定”即成功附着并缩放图像。

通过图像管理器附着图像,可在图纸中引入位图作为参照或示意,并可按需设定比例与角度,便于与矢量图形混合使用。
