延伸(EXTEND)命令可将一条线段延长至指定的另一对象边界处。其关键是先选择被延伸的边界对象,再选择需要延伸的线段。以下为操作方法。

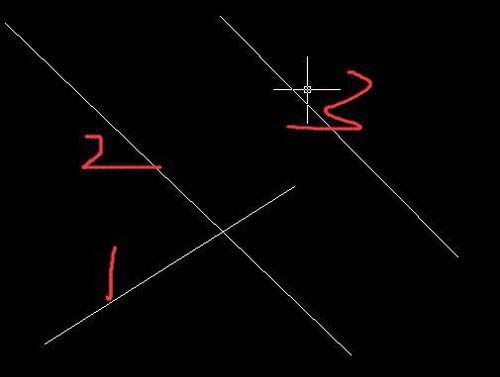

- 绘制 1、2、3 三条线作为示例。

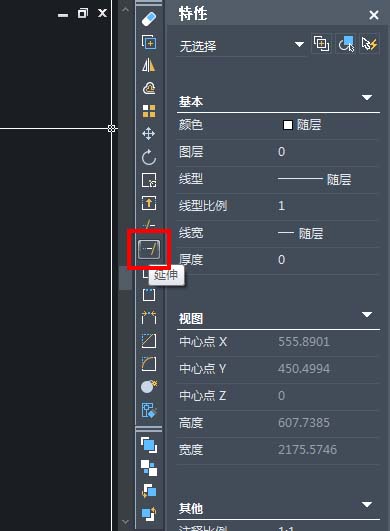

- 点击右侧工具栏的延伸图标。

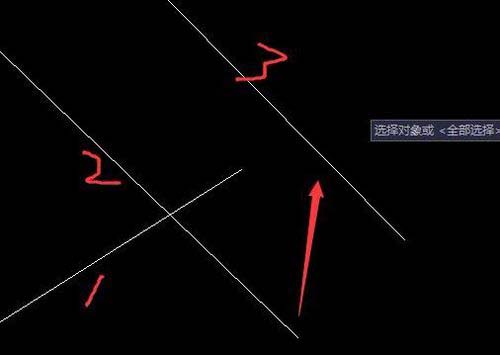

- 选择对象。注意:此时选择的是要延伸到的对象,即延伸边界,此处选第三条线。

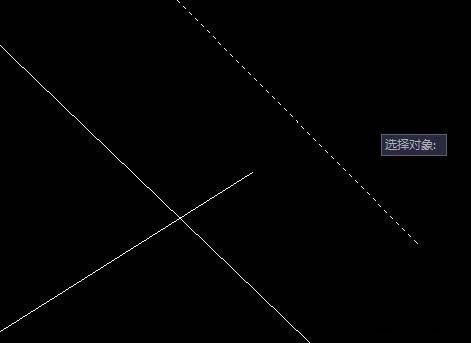

- 选中第三条线后点击回车,此时选中的线变为虚线即表示选成功;若未变虚线则说明未选中。

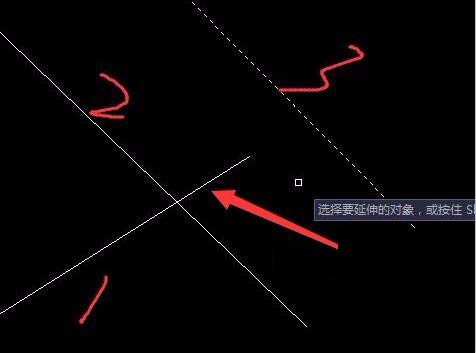

- 选择需要延伸的对象,即第一条线。

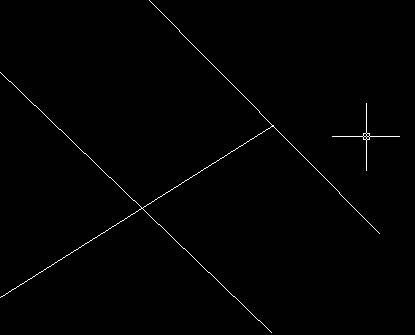

- 点击后该线自动延伸到第三条线上。
延伸命令以“先选边界、再选对象”的方式,将线段延长至边界相交,并可通过虚线高亮确认选中状态。
