CAD中虚线的绘制方法

2026-08-31 3,583 0

在 CAD 中绘制虚线,可通过图层管理设置线型来完成。将图层线型设定为所需的虚线,再在该图层绘图即可得到虚线。以下为操作方法。

  1. 打开 CAD 软件,点击图层特性管理器按钮。
  2. 在弹出的窗口中选择“新建图层”。

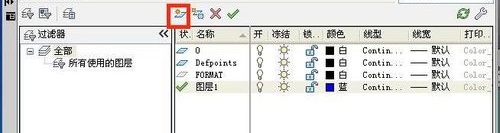

新建图层

  1. 将新建图层命名为“虚线”,并将颜色设为你想要的颜色;点击图层的线型项进行选择。

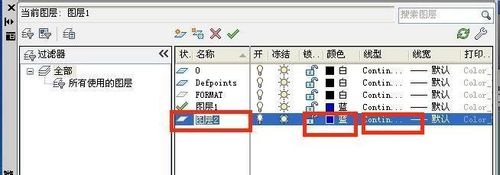

设置虚线图层

  1. 设置图层线型时,在弹出的窗口中选择所需的虚线类别;也可点击“加载”载入需要的线型。

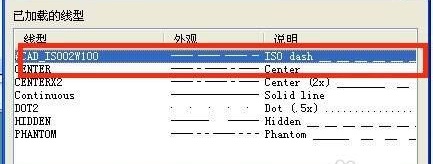

选择虚线线型

  1. 若选择加载,会弹出“加载或重载线型”窗口,选择所需线型后确定。

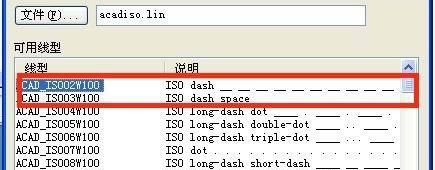

加载线型

  1. 确定后可以看到图层的线型,再将此图层置为当前图层。

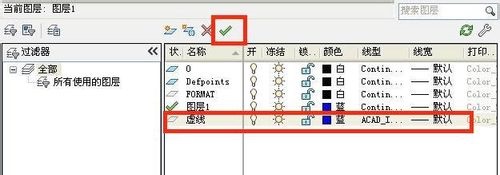

将虚线图层置为当前

  1. 完成上述设置后直接画线,此时画出的线即为虚线。

通过“新建图层—选择线型—置为当前”的流程,即可规范地在 CAD 中绘制所需虚线。
