由 Pro/E 等软件转出的图纸可能带有 CAD 预设之外的多余线型。可通过逐一甄别并匹配替换,或使用清理工具批量清除。以下分别说明两种方法。
- 在图形中查看图层,找到多余的线型。
- 将多余线型之外的所有线型图层关闭,以便确认哪些线是多余的。
- 用 MATCHPROP 将多余线型更改为 CAD 中需要的线型,并检查是否有图层尚未处理完。

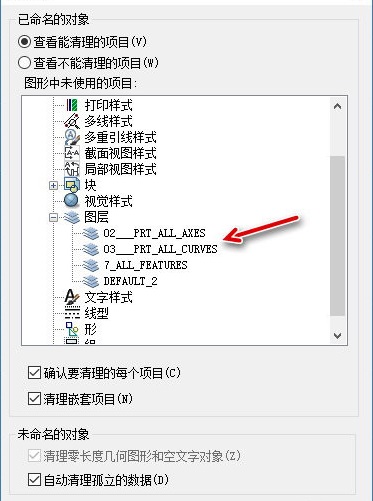

- 选择实用工具中的“清理”工具。

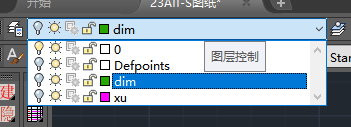

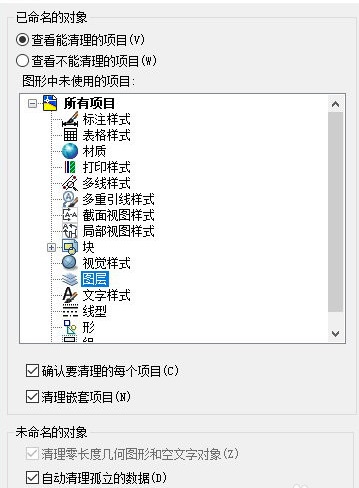

清理完成后,即可去除未使用的多余线型,效果如下。
匹配替换适合处理仍在使用中的图形,清理工具则用于删除不再需要的冗余线型,两者结合可有效整理图纸线型资源。
