用矩形命令(REC)绘制时,若要生成指定尺寸的矩形,可通过“尺寸(D)”选项或相对坐标两种方式输入长度与宽度。以下以 200×100 的矩形为例说明。
- 先确定图例(即绘图比例)。以 200mm×100mm 的矩形为例,若为 1:1 图纸,绘制时输入的长度即实际长度;否则绘图尺寸等于实际尺寸除以图例。此处设图例为 1:1。

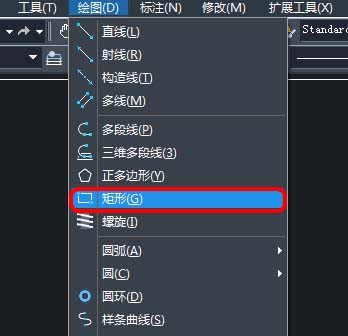

- 点击工具栏命令按钮,或在菜单栏选择“绘图—矩形”,或直接输入矩形快捷键 rec 并回车以调用矩形命令。

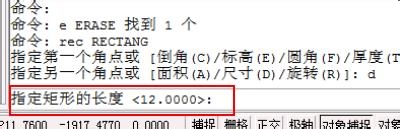

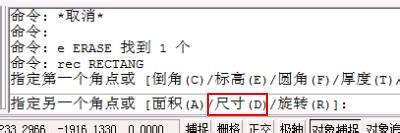

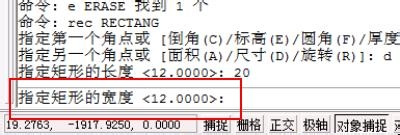

- 绘制矩形。方法一:输入 REC 命令后移动鼠标确定矩形的一个顶点,再输入指令 D 设置矩形大小。
方法二:输入 REC 命令确定顶点后,输入相对坐标 @200,100 并回车确认。
通过尺寸选项或相对坐标,可精确控制矩形的长宽,满足定尺寸矩形绘制的需要。
