属性块是在块中附加可编辑文字属性的对象,便于在插入时或插入后修改其标注内容。以下通过给圆添加属性并创建属性块来说明其操作方法。
- 打开中望CAD,绘制一个圆作为基础对象。

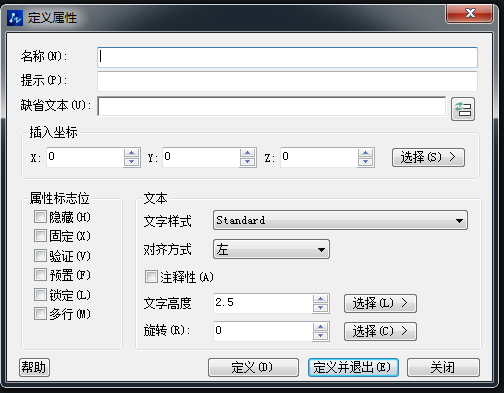

- 点击菜单栏的“绘图”,再点击“块”里的“定义属性”。
- 选择居中对齐并确定。

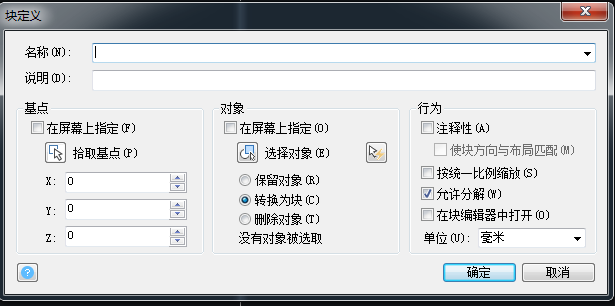

- 点击“绘图”里的“创建块”,输入块名称,拾取圆心作为基点,选择圆作为对象,点击确定。
- 点击“插入—块”,即可在任意位置插入该属性块,并可随时编辑其属性文字。
通过为图元附加属性并将其定义为块,可在保持块整体性的同时,灵活修改标注内容,是制作可复用、可编辑图例的重要方法。
