对于由直线围成的开放边界图形,可利用测量面积命令逐点拾取顶点,软件将依所选各点自动拟合出封闭边界并计算面积与周长。以下为中望CAD(ZWCAD)中的操作方法。

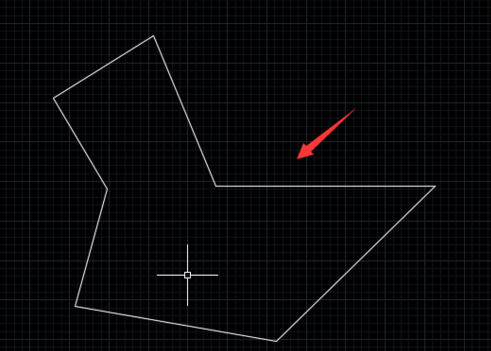

- 打开 CAD,进入操作界面,选择直线命令,在绘图区绘制一个待测图形。
- 在工具区找到“实用工具”，再找到“测量”选项并点击,在其子级菜单中选择“面积”。

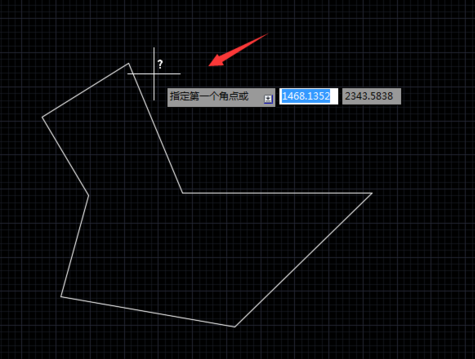

- 点击后,系统提示指定第一点。

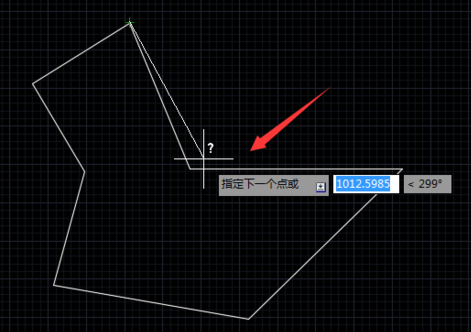

- 指定第一点后,系统继续提示指定下一点。

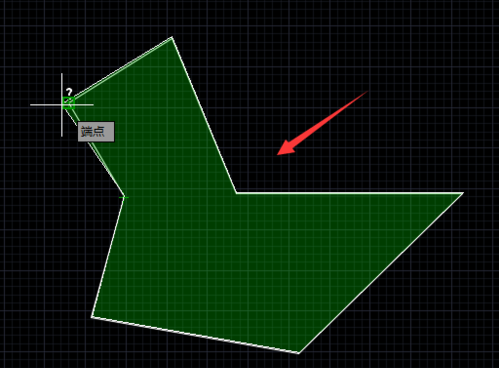

- 按操作依次指定其余各点,当指定到最后一点时,图形外围被绿色填充覆盖,表示封闭边界已建立。

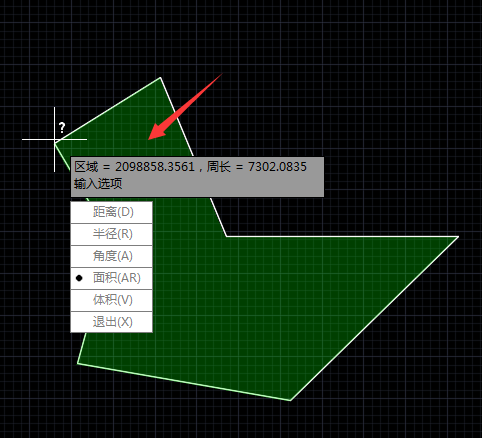

- 按下回车键,即可看到所测量图形的面积与周长。
通过逐点拾取角点构成封闭区域,可以快速获得开放边界规则图形的精确面积,适用于多边形及直线轮廓的不规则图形。
