坐标系是 CAD 定位图形的基准。中望CAD(ZWCAD)提供世界坐标系(WCS)与用户坐标系(UCS),其中世界坐标系固定于绘图区左下角且只有一种表达形式,而用户坐标系则可通过 UCS 命令按需定义出多种形式。以下为二者的使用要点。

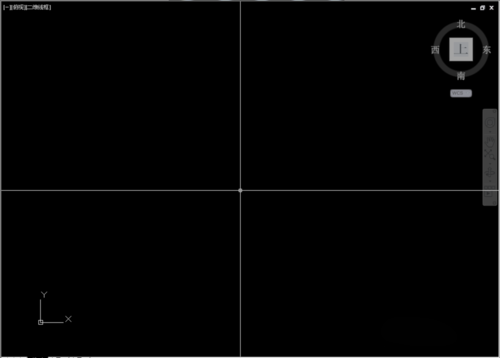

世界坐标系位于绘图区左下角,是图形的绝对参照基准,其表达形式固定。

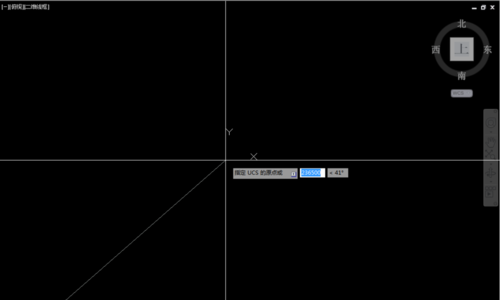

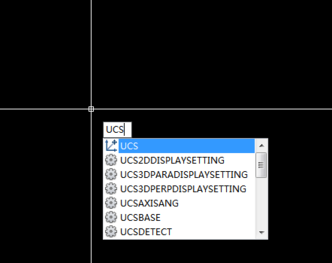

用户坐标系拥有多种表达形式,通过 UCS 命令进入设置。输入命令 UCS 后会弹出相应提示,可逐步完成坐标系的原点与轴向定义。

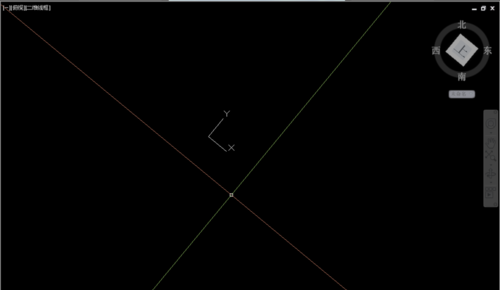

按提示完成设置后,即可得到自定义的用户坐标系结果。

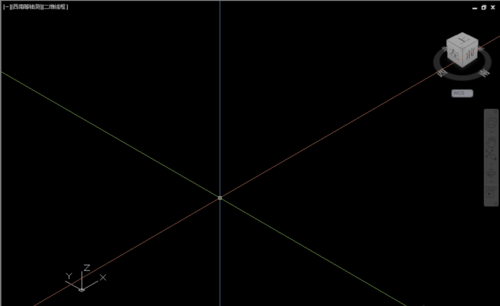

通过 UCS-W 可返回世界坐标系;三维建模时还可在三维坐标系下设置轴向。二维坐标系包括世界坐标系与用户坐标系两种,其表达形式通常为 X、Y 两轴。

合理切换世界坐标系与用户坐标系,可适应不同作图平面与方向的图形定位需求。
